Stickoxid- und Quecksilberemissionen niedersächsischer Kohlekraftwerke

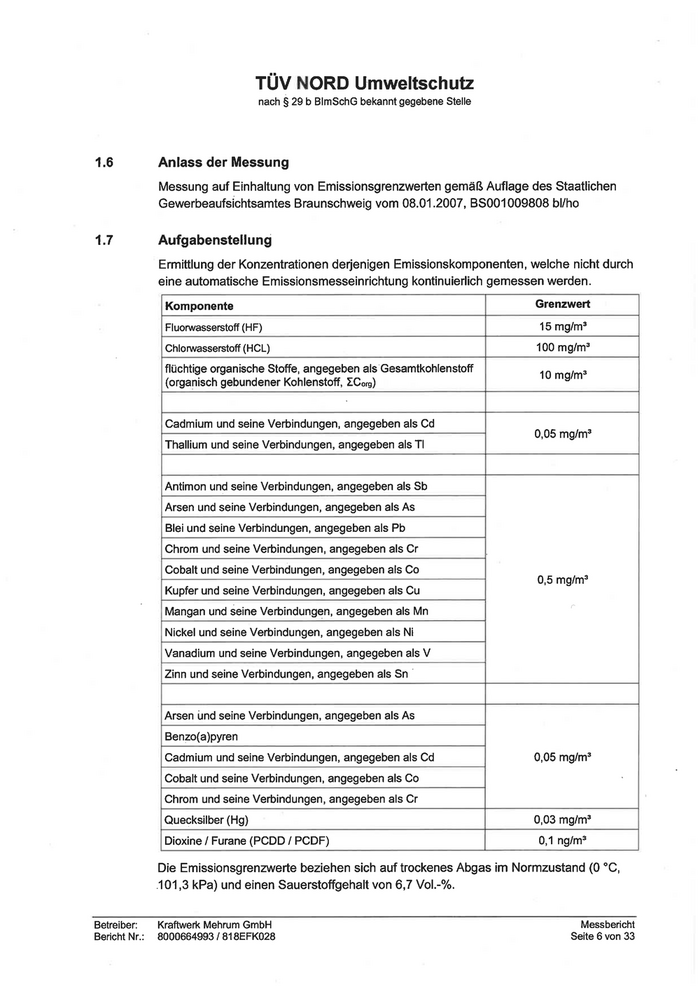

1.6 1.7 Betreiber: Bericht Nr.: TÜV NORD Umweltschutz nach $ 29 b BImSchG bekannt gegebene Stelle Anlass der Messung Messung auf Einhaltung von Emissionsgrenzwerten gemäß Auflage des Staatlichen Gewerbeaufsichtsamtes Braunschweig vom 08.01.2007, BS001009808 bI/ho Aufgabenstellung Ermittlung der Konzentrationen derjenigen Emissionskomponenten, welche nicht durch eine automatische Emissionsmesseinrichtung kontinuierlich gemessen werden. Komponente Grenzwert Fluorwasserstoff (HF) 15 mg/m? Chlorwasserstoff (HCL) 100 mg/m? flüchtige organische Stoffe, angegeben als Gesamtkohlenstoff 3 (organisch gebundener Kohlenstoff, 2Corg) 10. mg/m Cadmium und seine Verbindungen, angegeben als Cd 0,05 mg/m? Thallium und seine Verbindungen, angegeben als TI Antimon und seine Verbindungen, angegeben als Sb Arsen und seine Verbindungen, angegeben als As Blei und seine Verbindungen, angegeben als Pb Chrom und seine Verbindungen, angegeben als Cr | Cobalt und seine Verbindungen, angegeben als Co 0,5 mg/m’? Kupfer und seine Verbindungen, angegeben als Cu Mangan und seine Verbindungen, angegeben als Mn Nickel und seine Verbindungen, angegeben als Ni Vanadium und seine Verbindungen, angegeben als V Zinn und seine Verbindungen, angegeben als Sn Arsen und seine Verbindungen, angegeben als As Benzo(a)pyren Cadmium und seine Verbindungen, angegeben als Cd 0,05 mg/m? Cobalt und seine Verbindungen, angegeben als Co Chrom und seine Verbindungen, angegeben als Cr Quecksilber (Hg) 0,03 mg/m? Dioxine / Furane (PCDD / PCDF) 0,1 ng/m? Die Emissionsgrenzwerte beziehen sich auf trockenes Abgas im Normzustand (0 °C, .101,3 kPa) und einen Sauerstoffgehalt von 6,7 Vol.-%. Kraftwerk Mehrum GmbH Messbericht 8000664993 / 818EFK028 Seite 6 von 33
1.8 19 Betreiber: Bericht Nr.: TÜV NORD Umweltschutz nach $& 29 b BImSchG bekannt gegebene Stelle Messobjekte Luftverunreinigungen: HF, HCI, Ges.-C, Metalle (Cd, Co, TI, Cu, Sb, Mn, As, Ni, Pb, V, Cr, Sn), Hg, PCDD/PCDF Abgasrandparameter: Rauchgasfeuchte (H>0), der Rauchgasvolumenstrom (V), Rauchgastemperatur (T) Durchgeführte Ortsbesichtigung vor Messdurchführung Es wurde keine Ortsbesichtigung durchgeführt, da die Messbedingungen aus der selbst durchgeführten, vorangegangenen Messung bekannt waren. Bei der Messplana- bstimmung wurde vom Betreiber bestätigt, dass keine wesentlichen die Anlage und Probenahmestellen betreffenden Änderungen vorgenommen wurden. Die Messbedingungen entsprechen der DIN EN 15259. Messplanabstimmung Messplanabstimmung durchgeführt mit dem Betreiber mit der zuständigen Behörde Der Messtermin wurde am 07.02.2018 dem Staatlichen Gewerbeaufsichtsamt Braun- schweig mitgeteilt. An der Probenahme beteiligte Personen Dipl.-Umweltwiss. Markus Feldmann, Michael Schulte, Sachverständige der TÜV NORD Umweltschutz GmbH & Co. KG Beteiligung weiterer Institute Die PCDF/PCDD- und BaP-Analytik erfolgte durch die Wessling GmbH in Altenberge. Die Wessling Laboratorien GmbH ist unter der Nr. D-PL-14162-01-00 akkreditiert. Fachlich Verantwortlicher Dipl.-Ing. Stefan Wolynski Vertreter: Dipl.-Ing. (FH) Torsten Kalbach = 0511 9986-1283 = 0201 825 2177 swolynski@tuev-nord.de X tkalbach@tuev-nord.de Kraftwerk Mehrum GmbH Messbericht 8000664993 / 818EFK028 Seite 7 von 33
2.1
2.2
2.3
2.4
2.5
Betreiber:
Bericht Nr.:
Bauausführung Stahlbetonschaft mit Rauchgasrohr aus kera-
\ mischen Futter
TÜV NORD Umweltschutz
nach $29b BlmSchG bekannt gegebene Stelle
Beschreibung der Anlage und der gehandhabten Stoffe
Art der Anlage
Feuerungsanlage für den Einsatz von festen Brennstoffen (Steinkohle) und flüssigen
Brennstoffen (Heizöl S) zur Erzeugung von Strom.
Beschreibung der Anlage
Kesselanlage:
Dampfdruck 201 bar
Steinkohle / Heizöl S / Klärschlamm
Feuerungswärmeleistung 750 MW
Beschreibung der Emissionsquellen
Emissionsquelle Kamin
Rechtswert 357466100
Hochwert 579852900
Angabe der laut Genehmigungsbescheid möglichen Einsatzstoffe
Steinkohle / Klärschlamm keine Begrenzung
Für den Anfahrbetrieb ist der Einsatz von
Heizöl S vorgesehen
Betriebszeiten
Die Anlage wird vollkontinuierlich betrieben.
Kraftwerk Mehrum GmbH | Messbericht
8000664993 / 818EFK028 Seite 8 von 33
TÜV NORD Umweltschutz
nach $ 29 b BImSchG bekannt gegebene Stelle

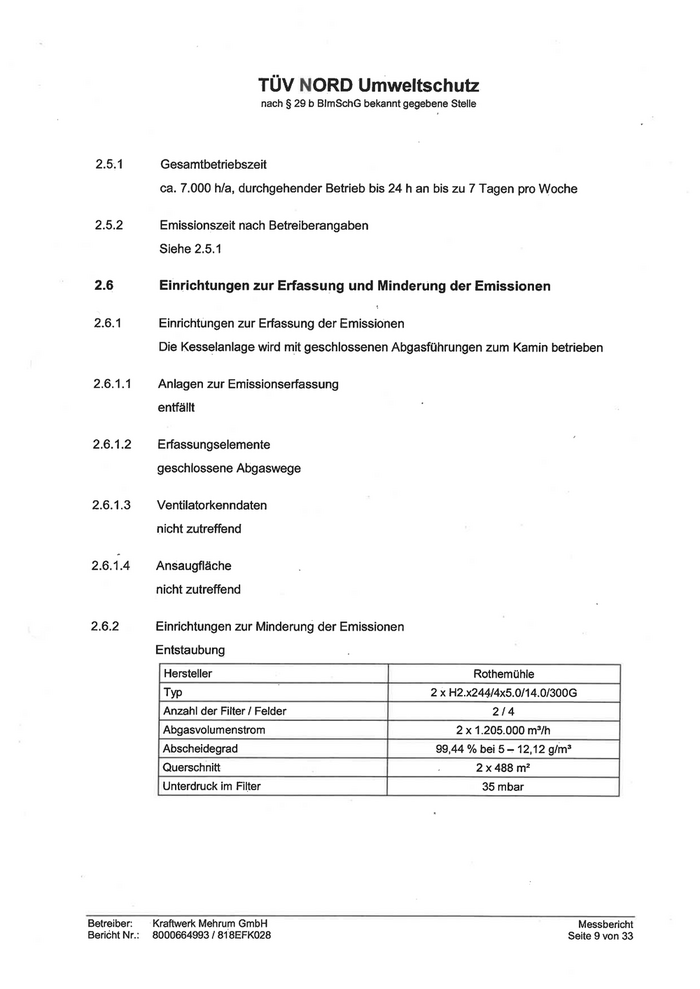

2.5.1 Gesamtbetriebszeit
ca. 7.000 h/a, durchgehender Betrieb bis 24 h an bis zu 7 Tagen pro Woche
2.5.2 Emissionszeit nach Betreiberangaben
Siehe 2.5.1
2.6 Einrichtungen zur Erfassung und Minderung der Emissionen
2.6.1 Einrichtungen zur Erfassung der Emissionen
Die Kesselanlage wird mit geschlossenen Abgasführungen zum Kamin betrieben
2.6.1.1 Anlagen zur Emissionserfassung
enffällt
2.6.1.2 Erfassungselemente
geschlossene Äbgaswege
2.6.1.3 Ventilatorkenndaten
nicht zutreffend
2.6.1.4 _ Ansaugfläche
nicht zutreffend
2.6.2 Einrichtungen zur Minderung der Emissionen
Entstaubung
Betreiber: Kraftwerk Mehrum GmbH Messbericht
Bericht Nr.: 8000664993 / 818EFK028 Seite 9 von 33

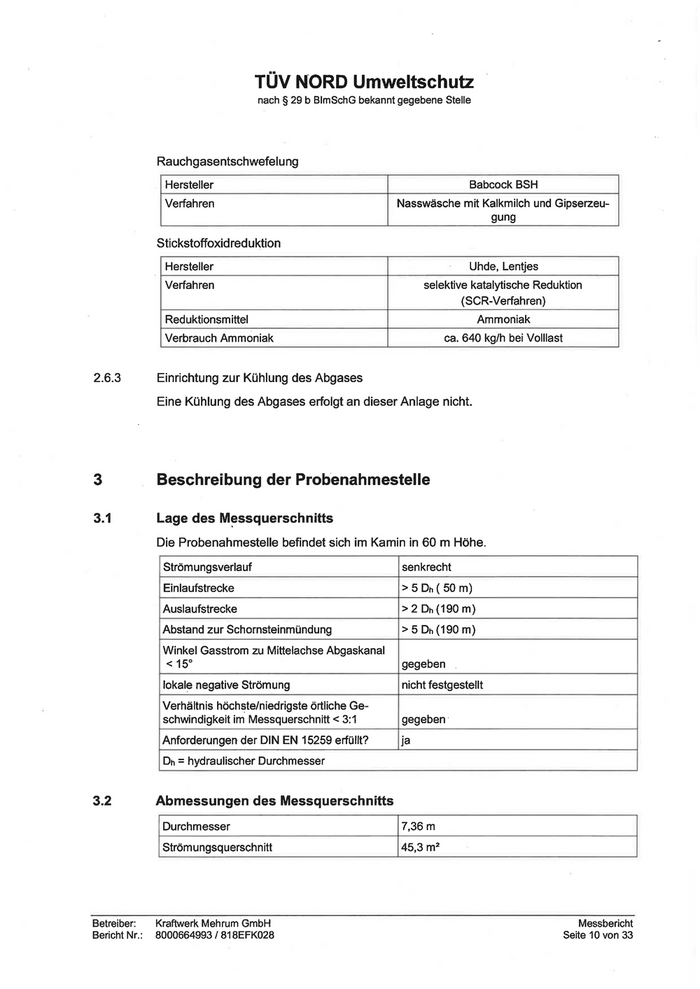

2.6.3 3.1 3.2 Betreiber: Bericht Nr.: TÜV NORD Umweltschutz nach $ 29 b BImSchG bekannt gegebene Stelle Rauchgasentschwefelung Hersteller Babcock BSH Verfahren Nasswäsche mit Kalkmilch und Gipserzeu- gung Stickstoffoxidreduktion Hersteller Uhde, Lentjes Verfahren selektive katalytische Reduktion (SCR-Verfahren) Reduktionsmittel Ammoniak Verbrauch Ammoniak ca. 640 kg/h bei Volllast Einrichtung zur Kühlung des Abgases Eine Kühlung des Abgases erfolgt an dieser Anlage nicht. Beschreibung der Probenahmestelle Lage des Messquerschnitts Die Probenahmestelle befindet sich im Kamin in 60 m Höhe. Abstand zur Schornsteinmündung Winkel Gasstrom zu Mittelachse Abgaskanal < 15° gegeben . lokale negative Strömung nicht festgestellt Verhältnis höchste/niedrigste örtliche Ge- schwindigkeit im Messquerschnitt < 3:1 gegeben: Anforderungen der DIN EN 15259 erfüllt? ja Dh = hydraulischer Durchmesser Abmessungen des Messquerschnitts Kraftwerk Mehrum GmbH Messbericht 8000664993 / 818EFK028 Seite 10 von 33
3.3
3.4
Betreiber:
Bericht Nr.:
TÜV NORD Umweltschutz
nach $ 29 b BImSchG bekannt gegebene Stelle

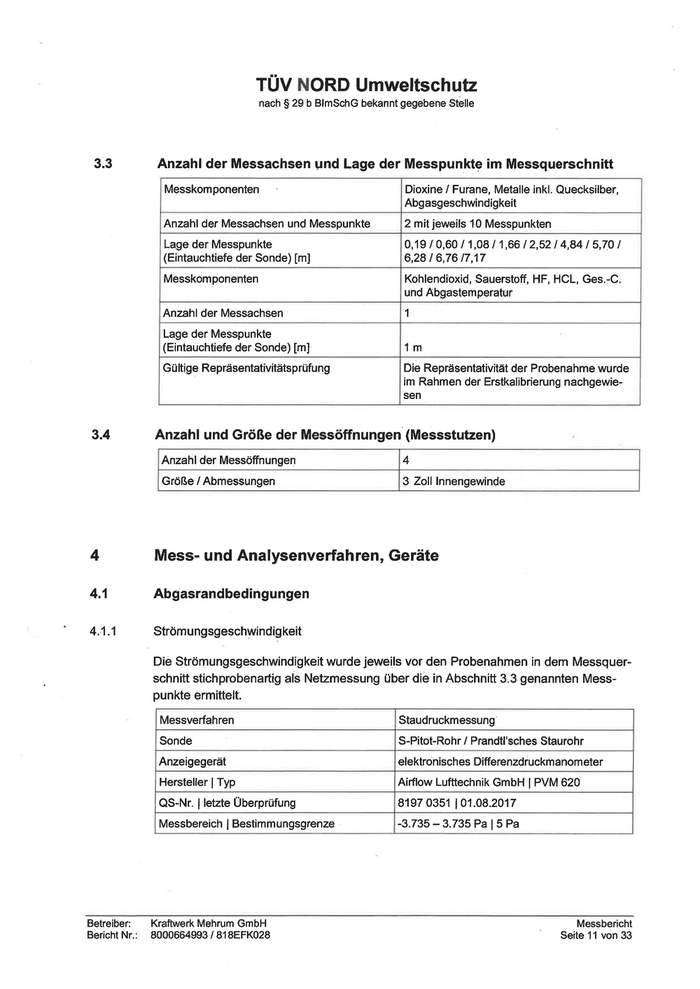

Anzahl der Messachsen und Lage der Messpunkte im Messquerschnitt
Messkomponenten Dioxine / Furane, Metalle inkl. Quecksilber,
Abgasgeschwindigkeit
‚Anzahl der Messachsen und Messpunkte 2 mit jeweils 10 Messpunkten ]
Lage der Messpunkte 0,19 / 0,60 / 1,08 / 1,66 / 2,52 /4,84 /5,70 /
(Eintauchtiefe der Sonde) [m] 6,28 / 6,76 /7,17
Messkomponenten Kohlendioxid, Sauerstoff, HF, HCL, Ges.-C.
und Abgastemperatur
Anzahl der Messachsen 1
Lage der Messpunkte
(Eintauchtiefe der Sonde) [m] 1m
Gültige Repräsentativitätsprüfung Die Repräsentativität der Probenahme wurde
im Rahmen der Erstkalibrierung nachgewie-
sen
Anzahl und Größe der Messöffnungen (Messstutzen)
Anzahl der Messöffnungen
Größe / Abmessungen 3 Zoll Innengewinde
Mess- und Analysenverfahren, Geräte
Abgasrandbedingungen
Strömungsgeschwindigkeit
Die Strömungsgeschwindigkeit wurde jeweils vor den Probenahmen in dem Messquer-
schnitt stichprobenartig als Netzmessung über die in Abschnitt 3.3 genannten Mess-
punkte ermittelt.
QS-Nr. | letzte Überprüfung 8197 0351 | 01.08.2017
-3.735 - 3.735 Pa|5 Pa
Messbereich | Bestimmungsgrenze
Kraftwerk Mehrum GmbH Messbericht
8000664993 / 818EFK028 Seite 11 von 33
4.1.5
Betreiber:
Bericht Nr.:
TÜV NORD Umweltschutz
nach $ 29 b BImSchG bekannt gegebene Stelle

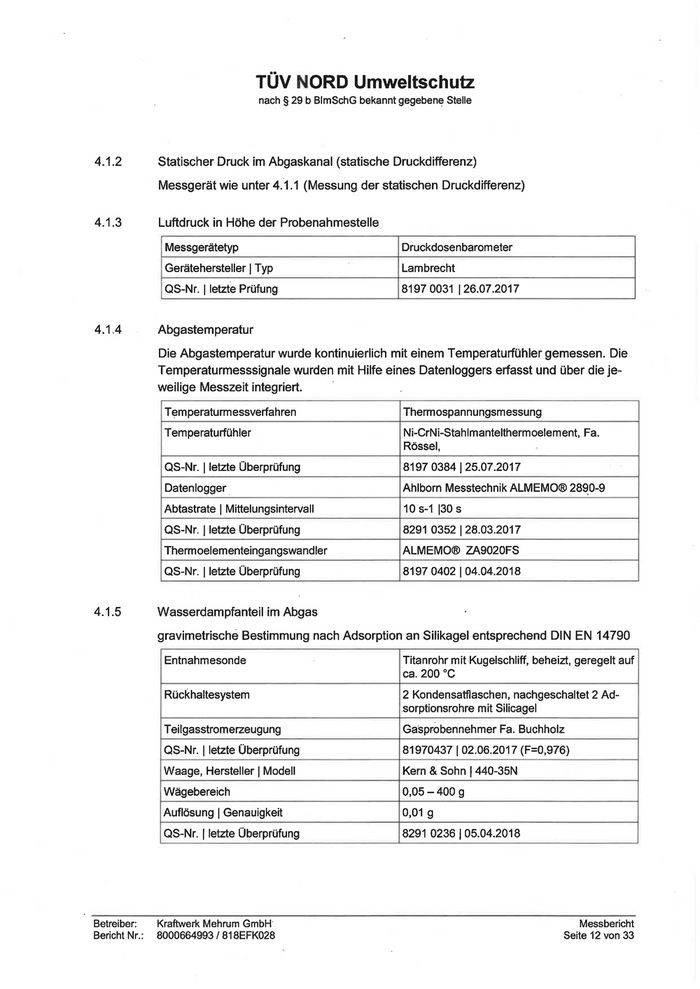

Statischer Druck im Abgaskanal (statische Druckdifferenz)
Messgerät wie unter 4.1.1 (Messung der statischen Druckdifferenz)
Luftdruck in Höhe der Probenahmestelle
Messgerätetyp Druckdosenbarometer
Gerätehersteller | Typ Lambrecht
QS-Nr. | letzte Prüfung 8197 0031 | 26.07.2017
Abgastemperatur
Die Abgastemperatur wurde kontinuierlich mit einem Temperaturfühler gemessen. Die
Temperaturmesssignale wurden mit Hilfe eines Datenloggers erfasst und über die je-
weilige Messzeit integriert.
Temperaturmessverfahren Thermospannungsmessung
Ni-CrNi-Stahlmantelthermoelement, Fa.
Rössel,
8197 0384 | 25.07.2017
Ahlborn Messtechnik ALMEMO® 2890-9
10 s-1 |80 s
ALMEMO® ZA9020FS
8197 0402 | 04.04.2018
Temperaturfühler
QS-Nr. | letzte Überprüfung
Datenlogger.
Abtastrate | Mittelungsintervall
OS-Nr. | letzte Überprüfung
Thermoelementeingangswandler
QS-Nr. | letzte Überprüfung
Wasserdampfanteil im Abgas
gravimetrische Bestimmung nach Adsorption an Silikagel entsprechend DIN EN 14790
Entnahmesonde Titanrohr mit Kugelschliff, beheizt, geregelt auf
ca. 200 °C
2 Kondensafflaschen, nachgeschaltet 2 Ad-
‚sorptionsrohre mit Silicagel
Rückhaltesystem
Teilgasstromerzeugung Gasprobennehmer Fa. Buchholz
QS-Nr. | letzte Überprüfung 81970437 | 02.06.2017 (F=0,976)
AutooungIGenaugien
QS-Nr. | letzte Überprüfung 8291 0236 | 05.04.2013
Kraftwerk Mehrum GmbH’ Messbericht
8000664993 / 818EFK028 Seite 12 von 33
4.2
4.2.1
4.2.1.1
4.2.1.2
4.2.1.3
4.2.1.4
Betreiber:
Bericht Nr.:
TÜV NORD Umweltschutz
nach 8.29 b BImSchG bekannt gegebene Stelle
Abgasdichte
berechnet unter Berücksichtigung der Abgaszusammensetzung, der Abgasfeuchte so-
wie der Abgastemperatur und Druckverhältnisse im Abgaskanal
Abgasverdünnung
Eine Abgasverdünnung erfolgt nicht.
Kontinuierliche Messverfahren
Messobjekte
Sauerstoff (O2), Kohlendioxid (COz), Gesamtkohlenstoff (Ges.-C)
. Messverfahren
Sauerstoff (O2) Messung des Paramagnetismus im Messgas
gemäß DIN EN 14789
nicht-dispersive Infrarotspektrometrie (NDIR)
gemäß ISO 12039
Flammenionsisationsdetektor (FID) gemäß
DIN EN 12619
Kohlendioxid (CO2)
Analysatoren
Messobjekte Hersteller
Emerson Process Management
Gesamt | BemathAtomie | Atomic FID I FID3006 | 8197 0016
Eingestellte Messbereiche
BEE a BER = Bam EEK ua
Gerätetyp eignungsgeprüft
NGA 2000 MLT 4 Bekanntgabe im BAnz. 30.10.2004, Nr. 207, S. 22513
Bernath Atomic FID 3006 Bekanntgabe im GMBI. Jahrg. 1996, Nr. 8, S. 188
Kraftwerk Mehrum GmbH Messbericht
8000664993 / 818EFK028 Seite 13 von 33
4.2.1.5
4.2.1.6
Betreiber:
Bericht Nr.:
TÜV NORD Umweltschutz
nach $ 29 b BImSchG bekannt gegebene Stelle

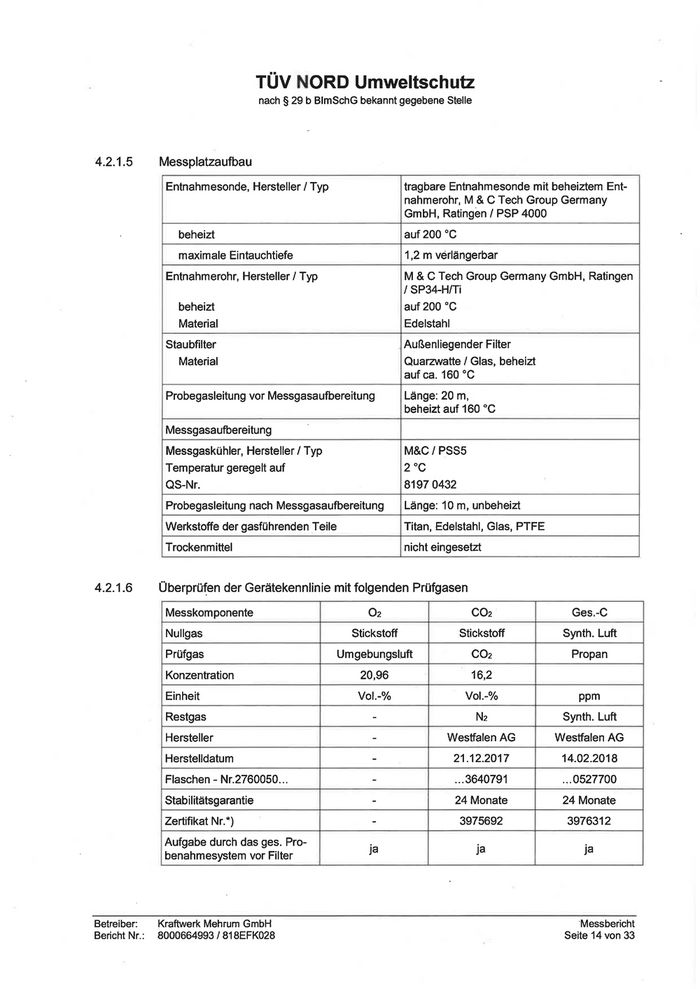

Messplatzaufbau
mm ——
Entnahmesonde, Hersteller / Typ tragbare Entnahmesonde mit beheiztem Ent-
nahmerohr, M & C Tech Group Germany
GmbH, Ratingen / PSP 4000
beheizt auf 200 °C
maximale Eintauchtiefe 1,2 m verlängerbar
Entnahmerohr, Hersteller / Typ M&C Tech Group Germany GmbH, Ratingen
/ SP34-H/Ti
beheizt auf 200 °C
Material Edelstahl
Staubfilter Außenliegender Filter
Material Quarzwatte / Glas, beheizt
auf ca. 160 °C
Probegasleitung vor Messgasaufbereitung Länge: 20 m,
beheizt auf 160 °C
Messgasaufbereitung |
Messgaskühler, Hersteller / Typ M&C / PSS5
Temperatur geregelt auf 2°C
OS-Nr. 8197 0432
Probegasleitung nach Messgasaufbereitung |Länge: 10 m, unbeheizt
Werkstoffe der gasführenden Teile Titan, Edelstahl, Glas, PTFE
Trockenmittel nicht eingesetzt
Überprüfen der Gerätekennlinie mit folgenden Prüfgasen
| Siem | sit | Symium |
Konzenaion |
Synth. Luft
Westfalen AG Westfalen AG
=] 21.12.2017 14.02.2018
=] ..3640791 ...0527700
Restgas
Hersteller
Herstelldatum
Flaschen - Nr.2760050...
Stabilitätsgarantie
Zertifikat Nr.*)
24 Monate 24 Monate
3975692 3976312
Aufgabe durch das ges. Pro-
benahmesystem vor Filter
Kraftwerk Mehrum GmbH 'Messbericht
8000664993 / 818EFK028 Seite 14 von 33
4.2.1.7
4.2.1.8
4.2.1.9
4.3
4.3.1
4.3.1.1
Betreiber:
Bericht Nr.:
TÜV NORD Umweltschutz
nach $ 29 b BImSchG bekannt gegebene Stelle

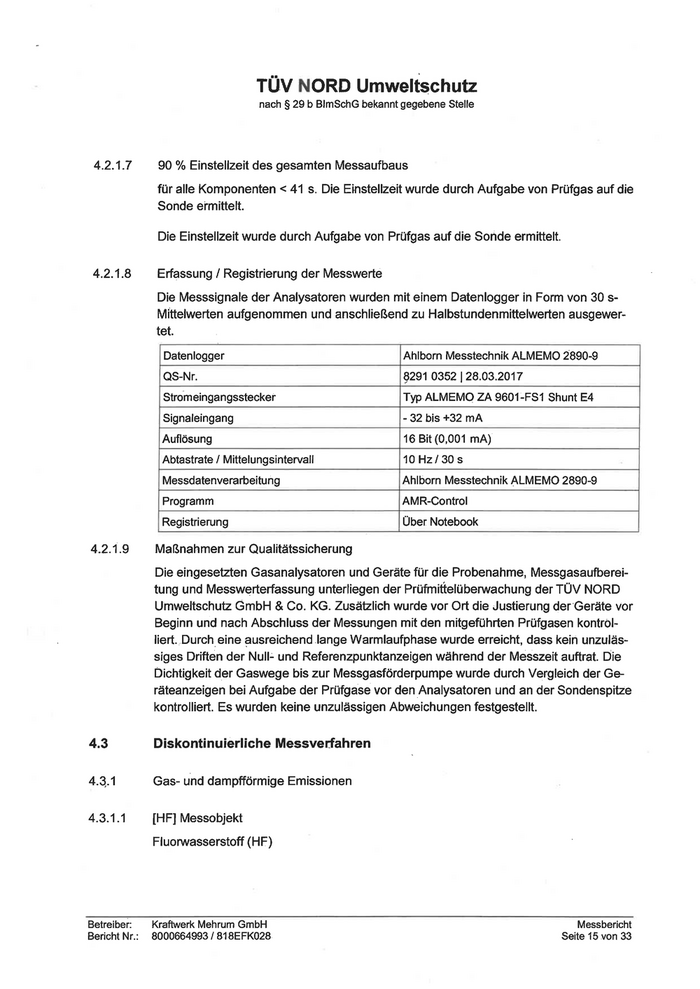

90 % Einstellzeit des gesamten Messaufbaus
für alle Komponenten < 41 s. Die Einstellzeit wurde durch Aufgabe von Prüfgas auf die
Sonde ermittelt.
Die Einstellzeit wurde durch Aufgabe von Prüfgas auf die Sonde ermittelt.
Erfassung / Registrierung der Messwerte
Die Messsignale der Analysatoren wurden mit einem Datenlogger in Form von 30 s-
Mittelwerten aufgenommen und anschließend zu Halbstundenmittelwerten ausgewer-
tet.
Ahlborn Messtechnik ALMEMO 2890-9
8291 0352 | 28.03.2017
- 32 bis +32 mA
16 Bit (0,001 mA)
10 Hz/30s
Datenlogger
Stromeingangsstecker
Signaleingang
Auflösung
Abtastrate / Mittelungsintervall
Messdatenverarbeitung Ahlborn Messtechnik ALMEMO 2890-9
Programm AMR-Control
Registrierung Über Notebook
Maßnahmen zur Qualitätssicherung
Die eingesetzten Gasanalysatoren und Geräte für die Probenahme, Messgasaufberei-
tung und Messwerterfassung unterliegen der Prüfmittelüberwachung der TÜV NORD
Umweltschutz GmbH & Co. KG. Zusätzlich wurde vor Ort die Justierung der Geräte vor
Beginn und nach Abschluss der Messungen mit den mitgeführten Prüfgasen kontrol-
liert. Durch eine ausreichend lange Warmlaufphase wurde erreicht, dass kein unzuläs-
siges Driften der Null- und Referenzpunktanzeigen während der Messzeit auftrat. Die
Dichtigkeit der Gaswege bis zur Messgasförderpumpe wurde durch Vergleich der Ge-
räteanzeigen bei Aufgabe der Prüfgase vor den Analysatoren und an der Sondenspitze
kontrolliert. Es wurden keine unzulässigen Abweichungen festgestellt.
Diskontinuierliche Messverfahren
Gas- und dampfförmige Emissionen
[HF] Messobjekt
Fluorwasserstoff (HF)
Kraftwerk Mehrum GmbH Messbericht
8000664993 / 818EFK028 Seite 15 von 33
