Anlage 05: Beurteilungspegel Verkehrslärm und Beurteilung nach 16. BImSchV
Prüfung auf wesentliche Änderung Umbau Friedrichstraße
- Gebäude mit Anspruch auf Schallschutz dem Grunde nach
Immissionspunkt Gebiets- Immissions- Beurteilungspegel Beurteilungspegel Pegeldifferenz Überschreitung Prüfung auf Anspruch
einstufung grenzwert Immissionsgrenzwert wesentliche Änderung auf
Fassaden- Geschoss Nullfall Planfall Planfall gemäß 16. BImSchV Schallschutz
orien-
tierung Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht
dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) 1) 2) 3) 1) 2) 3)
W 2.OG W 59 49 56 49 58 51 2,4 2,4 - 1,5 x x ja
W 3.OG W 59 49 57 50 59 52 1,9 1,8 - 2,6 nein
N EG W 59 49 56 49 59 52 3,1 3,1 - 2,2 x x ja
N 1.OG W 59 49 57 49 59 52 2,7 2,7 - 2,7 x x ja
N 2.OG W 59 49 57 50 60 53 2,5 2,5 0,3 3,2 x x ja
N 3.OG W 59 49 59 52 61 54 2,1 2,1 1,4 4,3 x x ja
Geb.-Nr.: 104, Name: Schederhofstr. 4
N EG W 59 49 66 59 67 60 0,8 0,9 7,2 10,3 x ja
N 1.OG W 59 49 67 60 68 61 0,9 0,9 8,7 11,7 x ja
N 2.OG W 59 49 69 62 69 62 0,5 0,5 9,7 12,7 x ja
Geb.-Nr.: 109, Name: Friedrichstr. 43
S EG G 69 59 64 57 64 57 0,2 0,3 - - nein
S 1.OG G 69 59 66 58 66 59 0,6 0,6 - - nein
S 2.OG G 69 59 67 59 67 60 0,6 0,7 - 0,2 x ja
S 3.OG G 69 59 67 60 68 60 0,6 0,5 - 0,7 nein
S 4.OG G 69 59 68 60 68 60 0,5 0,5 - 1,0 nein
S 5.OG G 69 59 68 60 68 61 0,4 0,5 - 1,2 nein
S 6.OG G 69 59 68 60 68 61 0,4 0,4 - 1,2 nein
Geb.-Nr.: 112, Name: Kruppstr. 64
N EG G 69 59 68 60 69 61 1,0 1,0 - 2,0 nein
N 1.OG G 69 59 69 61 69 62 0,7 0,6 - 2,3 nein
N 2.OG G 69 59 69 61 70 62 0,6 0,6 0,1 2,5 x ja
N 3.OG G 69 59 69 61 70 62 0,5 0,5 0,1 2,5 x ja
N 4.OG G 69 59 69 61 70 62 0,5 0,5 0,1 2,5 x ja
N 5.OG G 69 59 69 61 69 62 0,5 0,5 - 2,4 nein
N 6.OG G 69 59 69 61 69 62 0,5 0,4 - 2,3 nein
N 7.OG G 69 59 69 61 69 62 0,4 0,5 - 2,2 nein
1) Pegelerhöhung um mindestens 3 dB(A) (aufgerundet)
2) Pegelerhöhung auf mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht
3) Pegelerhöhung von mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht (nicht in GE)) VL 8793-1 ·14.11.2022 · Anlage 05 · Seite 2
SoundPLAN 8.2
Anlage 05: Beurteilungspegel Verkehrslärm und Beurteilung nach 16. BImSchV
Prüfung auf wesentliche Änderung Umbau Friedrichstraße
- Gebäude mit Anspruch auf Schallschutz dem Grunde nach
Immissionspunkt Gebiets- Immissions- Beurteilungspegel Beurteilungspegel Pegeldifferenz Überschreitung Prüfung auf Anspruch
einstufung grenzwert Immissionsgrenzwert wesentliche Änderung auf
Fassaden- Geschoss Nullfall Planfall Planfall gemäß 16. BImSchV Schallschutz
orien-
tierung Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht
dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) 1) 2) 3) 1) 2) 3)
N 8.OG G 69 59 69 61 69 61 0,3 0,3 - 1,9 nein
Geb.-Nr.: 118, Name: Beiseweg 1
NO EG W 59 49 73 66 74 67 0,4 0,5 14,1 17,1 x x ja
NO 1.OG W 59 49 74 67 74 67 0,3 0,4 14,7 17,7 x x ja
NO 2.OG W 59 49 74 67 74 67 0,3 0,4 14,8 17,7 x x ja
NO 3.OG W 59 49 74 67 74 67 0,3 0,3 14,7 17,5 x x ja
NO 4.OG W 59 49 74 66 74 67 0,3 0,3 14,5 17,3 x x ja
NW EG W 59 49 72 64 72 64 0,0 0,0 12,3 15,0 nein
NW 1.OG W 59 49 72 65 72 65 0,0 0,0 13,0 15,6 nein
NW 2.OG W 59 49 73 65 73 65 0,0 0,0 13,2 15,8 nein
NW 3.OG W 59 49 73 65 73 65 0,0 0,1 13,1 15,8 x ja
NW 4.OG W 59 49 72 65 72 65 0,1 0,1 13,0 15,6 x x ja
Geb.-Nr.: 119, Name: Friedrichstr. 37
SO EG W 59 49 67 60 67 60 0,4 0,4 7,7 10,7 x ja
SO 1.OG W 59 49 68 61 68 61 0,4 0,4 8,9 11,9 x ja
SO 2.OG W 59 49 68 61 69 62 0,3 0,4 9,3 12,3 x ja
SO 3.OG W 59 49 68 61 69 62 0,4 0,4 9,4 12,4 x ja
SO 4.OG W 59 49 69 61 69 62 0,3 0,4 9,4 12,4 x ja
NO EG W 59 49 73 66 73 66 0,4 0,5 13,6 16,6 x x ja
NO 1.OG W 59 49 73 66 74 67 0,4 0,4 14,3 17,2 x x ja
NO 2.OG W 59 49 73 66 74 67 0,4 0,3 14,4 17,3 x x ja
NO 3.OG W 59 49 73 66 74 67 0,4 0,3 14,3 17,2 x x ja
NO 4.OG W 59 49 73 66 74 66 0,3 0,3 14,1 17,0 x x ja
NO EG W 59 49 73 66 73 66 0,4 0,5 13,8 16,8 x x ja
NO 1.OG W 59 49 73 66 74 67 0,4 0,4 14,4 17,4 x x ja
NO 2.OG W 59 49 74 67 74 67 0,3 0,4 14,5 17,5 x x ja
NO 3.OG W 59 49 73 66 74 67 0,4 0,3 14,4 17,3 x x ja
1) Pegelerhöhung um mindestens 3 dB(A) (aufgerundet)
2) Pegelerhöhung auf mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht
3) Pegelerhöhung von mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht (nicht in GE)) VL 8793-1 ·14.11.2022 · Anlage 05 · Seite 3
SoundPLAN 8.2
Anlage 05: Beurteilungspegel Verkehrslärm und Beurteilung nach 16. BImSchV
Prüfung auf wesentliche Änderung Umbau Friedrichstraße
- Gebäude mit Anspruch auf Schallschutz dem Grunde nach
Immissionspunkt Gebiets- Immissions- Beurteilungspegel Beurteilungspegel Pegeldifferenz Überschreitung Prüfung auf Anspruch
einstufung grenzwert Immissionsgrenzwert wesentliche Änderung auf
Fassaden- Geschoss Nullfall Planfall Planfall gemäß 16. BImSchV Schallschutz
orien-
tierung Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht
dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) 1) 2) 3) 1) 2) 3)
NO 4.OG W 59 49 73 66 74 67 0,3 0,3 14,2 17,1 x x ja
NO EG W 59 49 73 66 73 66 0,5 0,5 13,9 16,9 x x ja
NO 1.OG W 59 49 74 66 74 67 0,4 0,5 14,5 17,5 x x ja
NO 2.OG W 59 49 74 67 74 67 0,4 0,4 14,6 17,5 x x ja
NO 3.OG W 59 49 74 66 74 67 0,4 0,4 14,5 17,4 x x ja
NO 4.OG W 59 49 73 66 74 67 0,4 0,4 14,3 17,2 x x ja
Geb.-Nr.: 120, Name: Friedrichstr. 35
NO EG W 59 49 72 65 73 66 0,5 0,5 13,1 16,1 x x ja
NO 1.OG W 59 49 73 66 73 66 0,5 0,5 13,8 16,8 x x ja
NO 2.OG W 59 49 73 66 73 66 0,4 0,5 13,9 16,9 x x ja
NO 3.OG W 59 49 73 66 73 66 0,4 0,4 13,8 16,8 x x ja
NO 4.OG W 59 49 73 66 73 66 0,4 0,4 13,6 16,6 x x ja
NO EG W 59 49 72 65 73 66 0,5 0,5 13,3 16,3 x x ja
NO 1.OG W 59 49 73 66 73 66 0,4 0,4 13,9 16,9 x x ja
NO 2.OG W 59 49 73 66 73 66 0,4 0,4 14,0 17,0 x x ja
NO 3.OG W 59 49 73 66 73 66 0,4 0,4 13,9 16,9 x x ja
NO 4.OG W 59 49 73 66 73 66 0,4 0,4 13,8 16,7 x x ja
NO EG W 59 49 72 65 73 66 0,5 0,5 13,4 16,4 x x ja
NO 1.OG W 59 49 73 66 73 66 0,4 0,4 14,0 17,0 x x ja
NO 2.OG W 59 49 73 66 74 66 0,4 0,4 14,1 17,0 x x ja
NO 3.OG W 59 49 73 66 73 66 0,4 0,3 14,0 16,9 x x ja
NO 4.OG W 59 49 73 66 73 66 0,3 0,3 13,8 16,7 x x ja
NW EG W 59 49 67 60 68 61 0,4 0,5 8,4 11,4 x ja
NW 1.OG W 59 49 68 61 69 62 0,3 0,4 9,2 12,2 x ja
NW 2.OG W 59 49 69 62 69 62 0,3 0,4 9,6 12,6 x ja
NW 3.OG W 59 49 69 62 69 62 0,3 0,4 9,7 12,7 x ja
NW 4.OG W 59 49 69 62 69 62 0,4 0,4 9,8 12,8 x ja
1) Pegelerhöhung um mindestens 3 dB(A) (aufgerundet)
2) Pegelerhöhung auf mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht
3) Pegelerhöhung von mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht (nicht in GE)) VL 8793-1 ·14.11.2022 · Anlage 05 · Seite 4
SoundPLAN 8.2
Anlage 05: Beurteilungspegel Verkehrslärm und Beurteilung nach 16. BImSchV
Prüfung auf wesentliche Änderung Umbau Friedrichstraße
- Gebäude mit Anspruch auf Schallschutz dem Grunde nach
Immissionspunkt Gebiets- Immissions- Beurteilungspegel Beurteilungspegel Pegeldifferenz Überschreitung Prüfung auf Anspruch
einstufung grenzwert Immissionsgrenzwert wesentliche Änderung auf
Fassaden- Geschoss Nullfall Planfall Planfall gemäß 16. BImSchV Schallschutz
orien-
tierung Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht
dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) 1) 2) 3) 1) 2) 3)

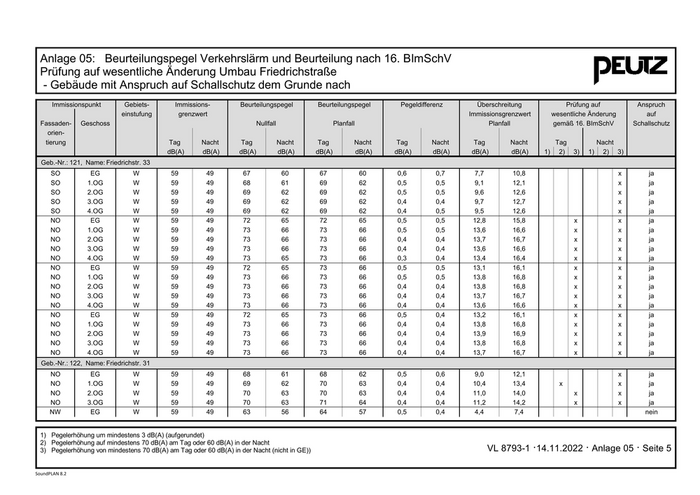

Geb.-Nr.: 121, Name: Friedrichstr. 33
SO EG W 59 49 67 60 67 60 0,6 0,7 7,7 10,8 x ja
SO 1.OG W 59 49 68 61 69 62 0,5 0,5 9,1 12,1 x ja
SO 2.OG W 59 49 69 62 69 62 0,5 0,5 9,6 12,6 x ja
SO 3.OG W 59 49 69 62 69 62 0,4 0,4 9,7 12,7 x ja
SO 4.OG W 59 49 69 62 69 62 0,4 0,5 9,5 12,6 x ja
NO EG W 59 49 72 65 72 65 0,5 0,5 12,8 15,8 x x ja
NO 1.OG W 59 49 73 66 73 66 0,5 0,5 13,6 16,6 x x ja
NO 2.OG W 59 49 73 66 73 66 0,4 0,4 13,7 16,7 x x ja
NO 3.OG W 59 49 73 66 73 66 0,4 0,4 13,6 16,6 x x ja
NO 4.OG W 59 49 73 65 73 66 0,3 0,4 13,4 16,4 x x ja
NO EG W 59 49 72 65 73 66 0,5 0,5 13,1 16,1 x x ja
NO 1.OG W 59 49 73 66 73 66 0,5 0,5 13,8 16,8 x x ja
NO 2.OG W 59 49 73 66 73 66 0,4 0,4 13,8 16,8 x x ja
NO 3.OG W 59 49 73 66 73 66 0,4 0,4 13,7 16,7 x x ja
NO 4.OG W 59 49 73 66 73 66 0,4 0,4 13,6 16,6 x x ja
NO EG W 59 49 72 65 73 66 0,5 0,4 13,2 16,1 x x ja
NO 1.OG W 59 49 73 66 73 66 0,4 0,4 13,8 16,8 x x ja
NO 2.OG W 59 49 73 66 73 66 0,4 0,4 13,9 16,9 x x ja
NO 3.OG W 59 49 73 66 73 66 0,4 0,4 13,8 16,8 x x ja
NO 4.OG W 59 49 73 66 73 66 0,4 0,4 13,7 16,7 x x ja
Geb.-Nr.: 122, Name: Friedrichstr. 31
NO EG W 59 49 68 61 68 62 0,5 0,6 9,0 12,1 x ja
NO 1.OG W 59 49 69 62 70 63 0,4 0,4 10,4 13,4 x x ja
NO 2.OG W 59 49 70 63 70 63 0,4 0,4 11,0 14,0 x x ja
NO 3.OG W 59 49 70 63 71 64 0,4 0,4 11,2 14,2 x x ja
NW EG W 59 49 63 56 64 57 0,5 0,4 4,4 7,4 nein
1) Pegelerhöhung um mindestens 3 dB(A) (aufgerundet)
2) Pegelerhöhung auf mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht
3) Pegelerhöhung von mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht (nicht in GE)) VL 8793-1 ·14.11.2022 · Anlage 05 · Seite 5
SoundPLAN 8.2
Anlage 05: Beurteilungspegel Verkehrslärm und Beurteilung nach 16. BImSchV
Prüfung auf wesentliche Änderung Umbau Friedrichstraße
- Gebäude mit Anspruch auf Schallschutz dem Grunde nach
Immissionspunkt Gebiets- Immissions- Beurteilungspegel Beurteilungspegel Pegeldifferenz Überschreitung Prüfung auf Anspruch
einstufung grenzwert Immissionsgrenzwert wesentliche Änderung auf
Fassaden- Geschoss Nullfall Planfall Planfall gemäß 16. BImSchV Schallschutz
orien-
tierung Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht
dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) 1) 2) 3) 1) 2) 3)

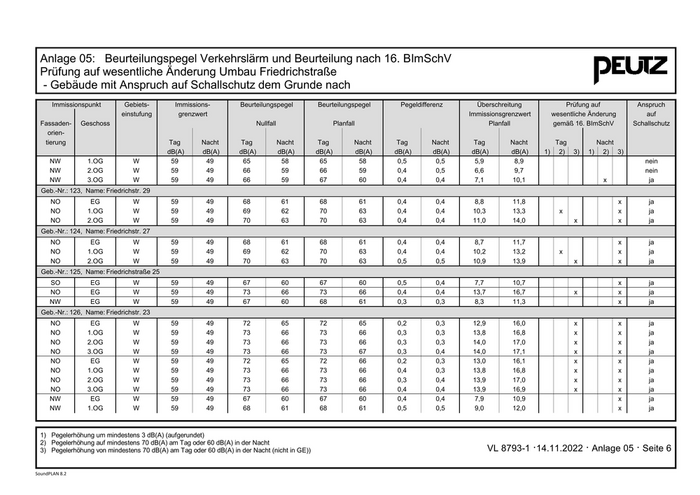

NW 1.OG W 59 49 65 58 65 58 0,5 0,5 5,9 8,9 nein
NW 2.OG W 59 49 66 59 66 59 0,4 0,5 6,6 9,7 nein
NW 3.OG W 59 49 66 59 67 60 0,4 0,4 7,1 10,1 x ja
Geb.-Nr.: 123, Name: Friedrichstr. 29
NO EG W 59 49 68 61 68 61 0,4 0,4 8,8 11,8 x ja
NO 1.OG W 59 49 69 62 70 63 0,4 0,4 10,3 13,3 x x ja
NO 2.OG W 59 49 70 63 70 63 0,4 0,4 11,0 14,0 x x ja
Geb.-Nr.: 124, Name: Friedrichstr. 27
NO EG W 59 49 68 61 68 61 0,4 0,4 8,7 11,7 x ja
NO 1.OG W 59 49 69 62 70 63 0,4 0,4 10,2 13,2 x x ja
NO 2.OG W 59 49 70 63 70 63 0,5 0,5 10,9 13,9 x x ja
Geb.-Nr.: 125, Name: Friedrichstraße 25
SO EG W 59 49 67 60 67 60 0,5 0,4 7,7 10,7 x ja
NO EG W 59 49 73 66 73 66 0,4 0,4 13,7 16,7 x x ja
NW EG W 59 49 67 60 68 61 0,3 0,3 8,3 11,3 x ja
Geb.-Nr.: 126, Name: Friedrichstr. 23
NO EG W 59 49 72 65 72 65 0,2 0,3 12,9 16,0 x x ja
NO 1.OG W 59 49 73 66 73 66 0,3 0,3 13,8 16,8 x x ja
NO 2.OG W 59 49 73 66 73 66 0,3 0,3 14,0 17,0 x x ja
NO 3.OG W 59 49 73 66 73 67 0,3 0,4 14,0 17,1 x x ja
NO EG W 59 49 72 65 72 66 0,2 0,3 13,0 16,1 x x ja
NO 1.OG W 59 49 73 66 73 66 0,4 0,3 13,8 16,8 x x ja
NO 2.OG W 59 49 73 66 73 66 0,3 0,4 13,9 17,0 x x ja
NO 3.OG W 59 49 73 66 73 66 0,4 0,4 13,9 16,9 x x ja
NW EG W 59 49 67 60 67 60 0,4 0,4 7,9 10,9 x ja
NW 1.OG W 59 49 68 61 68 61 0,5 0,5 9,0 12,0 x ja
1) Pegelerhöhung um mindestens 3 dB(A) (aufgerundet)
2) Pegelerhöhung auf mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht
3) Pegelerhöhung von mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht (nicht in GE)) VL 8793-1 ·14.11.2022 · Anlage 05 · Seite 6
SoundPLAN 8.2
Anlage 05: Beurteilungspegel Verkehrslärm und Beurteilung nach 16. BImSchV
Prüfung auf wesentliche Änderung Umbau Friedrichstraße
- Gebäude mit Anspruch auf Schallschutz dem Grunde nach
Immissionspunkt Gebiets- Immissions- Beurteilungspegel Beurteilungspegel Pegeldifferenz Überschreitung Prüfung auf Anspruch
einstufung grenzwert Immissionsgrenzwert wesentliche Änderung auf
Fassaden- Geschoss Nullfall Planfall Planfall gemäß 16. BImSchV Schallschutz
orien-
tierung Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht
dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) 1) 2) 3) 1) 2) 3)

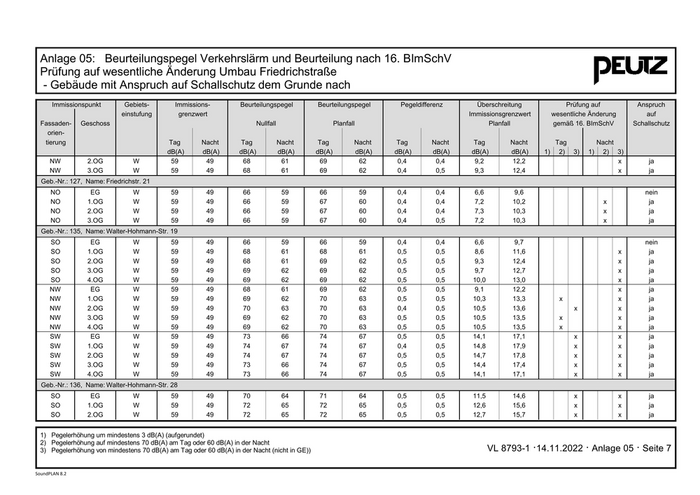

NW 2.OG W 59 49 68 61 69 62 0,4 0,4 9,2 12,2 x ja
NW 3.OG W 59 49 68 61 69 62 0,4 0,5 9,3 12,4 x ja
Geb.-Nr.: 127, Name: Friedrichstr. 21
NO EG W 59 49 66 59 66 59 0,4 0,4 6,6 9,6 nein
NO 1.OG W 59 49 66 59 67 60 0,4 0,4 7,2 10,2 x ja
NO 2.OG W 59 49 66 59 67 60 0,4 0,4 7,3 10,3 x ja
NO 3.OG W 59 49 66 59 67 60 0,4 0,5 7,2 10,3 x ja
Geb.-Nr.: 135, Name: Walter-Hohmann-Str. 19
SO EG W 59 49 66 59 66 59 0,4 0,4 6,6 9,7 nein
SO 1.OG W 59 49 68 61 68 61 0,5 0,5 8,6 11,6 x ja
SO 2.OG W 59 49 68 61 69 62 0,5 0,5 9,3 12,4 x ja
SO 3.OG W 59 49 69 62 69 62 0,5 0,5 9,7 12,7 x ja
SO 4.OG W 59 49 69 62 69 62 0,5 0,5 10,0 13,0 x ja
NW EG W 59 49 68 61 69 62 0,5 0,5 9,1 12,2 x ja
NW 1.OG W 59 49 69 62 70 63 0,5 0,5 10,3 13,3 x x ja
NW 2.OG W 59 49 70 63 70 63 0,4 0,5 10,5 13,6 x x ja
NW 3.OG W 59 49 69 62 70 63 0,5 0,5 10,5 13,5 x x ja
NW 4.OG W 59 49 69 62 70 63 0,5 0,5 10,5 13,5 x x ja
SW EG W 59 49 73 66 74 67 0,5 0,5 14,1 17,1 x x ja
SW 1.OG W 59 49 74 67 74 67 0,4 0,5 14,8 17,9 x x ja
SW 2.OG W 59 49 74 67 74 67 0,5 0,5 14,7 17,8 x x ja
SW 3.OG W 59 49 73 66 74 67 0,5 0,5 14,4 17,4 x x ja
SW 4.OG W 59 49 73 66 74 67 0,5 0,5 14,1 17,1 x x ja
Geb.-Nr.: 136, Name: Walter-Hohmann-Str. 28
SO EG W 59 49 70 64 71 64 0,5 0,5 11,5 14,6 x x ja
SO 1.OG W 59 49 72 65 72 65 0,5 0,5 12,6 15,6 x x ja
SO 2.OG W 59 49 72 65 72 65 0,5 0,5 12,7 15,7 x x ja
1) Pegelerhöhung um mindestens 3 dB(A) (aufgerundet)
2) Pegelerhöhung auf mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht
3) Pegelerhöhung von mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht (nicht in GE)) VL 8793-1 ·14.11.2022 · Anlage 05 · Seite 7
SoundPLAN 8.2

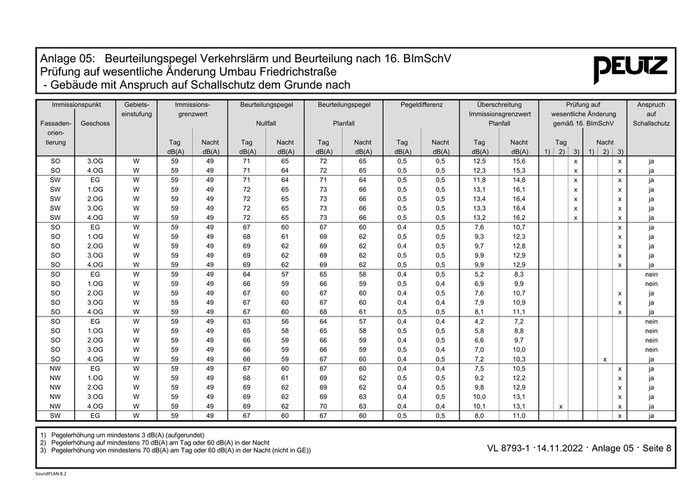

Anlage 05: Beurteilungspegel Verkehrslärm und Beurteilung nach 16. BImSchV
Prüfung auf wesentliche Änderung Umbau Friedrichstraße
- Gebäude mit Anspruch auf Schallschutz dem Grunde nach
Immissionspunkt Gebiets- Immissions- Beurteilungspegel Beurteilungspegel Pegeldifferenz Überschreitung Prüfung auf Anspruch
einstufung grenzwert Immissionsgrenzwert wesentliche Änderung auf
Fassaden- Geschoss Nullfall Planfall Planfall gemäß 16. BImSchV Schallschutz
orien-
tierung Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht
dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) 1) 2) 3) 1) 2) 3)
SO 3.OG W 59 49 71 65 72 65 0,5 0,5 12,5 15,6 x x ja
SO 4.OG W 59 49 71 64 72 65 0,5 0,5 12,3 15,3 x x ja
SW EG W 59 49 71 64 71 64 0,5 0,5 11,8 14,8 x x ja
SW 1.OG W 59 49 72 65 73 66 0,5 0,5 13,1 16,1 x x ja
SW 2.OG W 59 49 72 65 73 66 0,5 0,5 13,4 16,4 x x ja
SW 3.OG W 59 49 72 65 73 66 0,5 0,5 13,3 16,4 x x ja
SW 4.OG W 59 49 72 65 73 66 0,5 0,5 13,2 16,2 x x ja
SO EG W 59 49 67 60 67 60 0,4 0,5 7,6 10,7 x ja
SO 1.OG W 59 49 68 61 69 62 0,5 0,5 9,3 12,3 x ja
SO 2.OG W 59 49 69 62 69 62 0,4 0,5 9,7 12,8 x ja
SO 3.OG W 59 49 69 62 69 62 0,5 0,5 9,9 12,9 x ja
SO 4.OG W 59 49 69 62 69 62 0,5 0,5 9,9 12,9 x ja
SO EG W 59 49 64 57 65 58 0,4 0,5 5,2 8,3 nein
SO 1.OG W 59 49 66 59 66 59 0,5 0,4 6,9 9,9 nein
SO 2.OG W 59 49 67 60 67 60 0,4 0,5 7,6 10,7 x ja
SO 3.OG W 59 49 67 60 67 60 0,4 0,4 7,9 10,9 x ja
SO 4.OG W 59 49 67 60 68 61 0,5 0,5 8,1 11,1 x ja
SO EG W 59 49 63 56 64 57 0,4 0,4 4,2 7,2 nein
SO 1.OG W 59 49 65 58 65 58 0,5 0,5 5,8 8,8 nein
SO 2.OG W 59 49 66 59 66 59 0,4 0,5 6,6 9,7 nein
SO 3.OG W 59 49 66 59 66 59 0,5 0,4 7,0 10,0 nein
SO 4.OG W 59 49 66 59 67 60 0,4 0,5 7,2 10,3 x ja
NW EG W 59 49 67 60 67 60 0,4 0,4 7,5 10,5 x ja
NW 1.OG W 59 49 68 61 69 62 0,5 0,5 9,2 12,2 x ja
NW 2.OG W 59 49 69 62 69 62 0,4 0,5 9,8 12,9 x ja
NW 3.OG W 59 49 69 62 69 63 0,4 0,5 10,0 13,1 x ja
NW 4.OG W 59 49 69 62 70 63 0,4 0,4 10,1 13,1 x x ja
SW EG W 59 49 67 60 67 60 0,5 0,5 8,0 11,0 x ja
1) Pegelerhöhung um mindestens 3 dB(A) (aufgerundet)
2) Pegelerhöhung auf mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht
3) Pegelerhöhung von mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht (nicht in GE)) VL 8793-1 ·14.11.2022 · Anlage 05 · Seite 8
SoundPLAN 8.2
Anlage 05: Beurteilungspegel Verkehrslärm und Beurteilung nach 16. BImSchV
Prüfung auf wesentliche Änderung Umbau Friedrichstraße
- Gebäude mit Anspruch auf Schallschutz dem Grunde nach
Immissionspunkt Gebiets- Immissions- Beurteilungspegel Beurteilungspegel Pegeldifferenz Überschreitung Prüfung auf Anspruch
einstufung grenzwert Immissionsgrenzwert wesentliche Änderung auf
Fassaden- Geschoss Nullfall Planfall Planfall gemäß 16. BImSchV Schallschutz
orien-
tierung Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht
dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) 1) 2) 3) 1) 2) 3)
SW 1.OG W 59 49 69 62 69 62 0,5 0,5 9,6 12,6 x ja
SW 2.OG W 59 49 69 62 70 63 0,5 0,5 10,3 13,3 x x ja
SW 3.OG W 59 49 70 63 70 63 0,5 0,4 10,6 13,6 x x ja
SW 4.OG W 59 49 70 63 70 63 0,5 0,5 10,9 13,9 x x ja
NW EG W 59 49 66 59 66 59 0,5 0,5 6,6 9,6 nein
NW 1.OG W 59 49 67 60 68 61 0,5 0,5 8,3 11,3 x ja
NW 2.OG W 59 49 68 61 68 61 0,5 0,4 8,9 11,9 x ja
NW 3.OG W 59 49 68 61 69 62 0,5 0,5 9,3 12,3 x ja
NW 4.OG W 59 49 68 61 69 62 0,4 0,4 9,4 12,4 x ja
NW EG W 59 49 68 61 69 62 0,4 0,5 9,2 12,3 x ja
NW 1.OG W 59 49 69 62 70 63 0,5 0,4 10,4 13,4 x x ja
NW 2.OG W 59 49 70 63 70 63 0,5 0,5 10,8 13,8 x x ja
NW 3.OG W 59 49 70 63 70 63 0,4 0,4 10,8 13,8 x x ja
NW 4.OG W 59 49 70 63 70 63 0,4 0,4 10,7 13,7 x x ja
SW EG W 59 49 74 67 75 68 0,5 0,5 15,5 18,5 x x ja
SW 1.OG W 59 49 75 68 75 68 0,5 0,5 15,9 18,9 x x ja
SW 2.OG W 59 49 74 68 75 68 0,5 0,4 15,5 18,5 x x ja
SW 3.OG W 59 49 74 67 74 67 0,5 0,4 15,0 18,0 x x ja
SW 4.OG W 59 49 73 66 74 67 0,4 0,5 14,4 17,5 x x ja
Geb.-Nr.: 137, Name: Friedrichstr. 18
SO EG W 59 49 68 61 68 61 0,5 0,4 9,0 12,0 x ja
SO 1.OG W 59 49 69 62 69 62 0,5 0,5 10,0 13,0 x ja
SO 2.OG W 59 49 69 62 70 63 0,5 0,5 10,3 13,3 x x ja
SO 3.OG W 59 49 69 62 70 63 0,5 0,5 10,3 13,3 x x ja
NW EG W 59 49 68 61 69 62 0,4 0,4 9,2 12,2 x ja
NW 1.OG W 59 49 69 62 69 62 0,4 0,4 10,0 13,0 x ja
NW 2.OG W 59 49 69 62 70 63 0,4 0,4 10,3 13,3 x x ja
1) Pegelerhöhung um mindestens 3 dB(A) (aufgerundet)
2) Pegelerhöhung auf mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht
3) Pegelerhöhung von mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht (nicht in GE)) VL 8793-1 ·14.11.2022 · Anlage 05 · Seite 9
SoundPLAN 8.2
Anlage 05: Beurteilungspegel Verkehrslärm und Beurteilung nach 16. BImSchV
Prüfung auf wesentliche Änderung Umbau Friedrichstraße
- Gebäude mit Anspruch auf Schallschutz dem Grunde nach
Immissionspunkt Gebiets- Immissions- Beurteilungspegel Beurteilungspegel Pegeldifferenz Überschreitung Prüfung auf Anspruch
einstufung grenzwert Immissionsgrenzwert wesentliche Änderung auf
Fassaden- Geschoss Nullfall Planfall Planfall gemäß 16. BImSchV Schallschutz
orien-
tierung Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht
dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) 1) 2) 3) 1) 2) 3)
NW 3.OG W 59 49 70 62 70 63 0,3 0,4 10,4 13,4 x x ja
SW EG W 59 49 73 66 73 66 0,4 0,4 13,9 16,9 x x ja
SW 1.OG W 59 49 73 66 74 67 0,4 0,4 14,4 17,4 x x ja
SW 2.OG W 59 49 73 66 74 67 0,4 0,4 14,3 17,3 x x ja
SW 3.OG W 59 49 73 66 74 67 0,5 0,5 14,1 17,1 x x ja
SW EG W 59 49 72 65 73 66 0,4 0,4 13,4 16,4 x x ja
SW 1.OG W 59 49 73 66 73 66 0,5 0,4 14,0 17,0 x x ja
SW 2.OG W 59 49 73 66 73 66 0,4 0,4 13,9 16,9 x x ja
SW 3.OG W 59 49 73 66 73 66 0,4 0,4 13,8 16,8 x x ja
SW EG W 59 49 73 66 73 66 0,4 0,4 13,9 16,9 x x ja
SW 1.OG W 59 49 73 66 74 67 0,4 0,4 14,4 17,4 x x ja
SW 2.OG W 59 49 73 66 74 67 0,4 0,5 14,3 17,4 x x ja
SW 3.OG W 59 49 73 66 74 67 0,4 0,4 14,1 17,1 x x ja
SW EG W 59 49 72 65 73 66 0,4 0,4 13,2 16,2 x x ja
SW 1.OG W 59 49 73 66 73 66 0,5 0,5 13,9 16,9 x x ja
SW 2.OG W 59 49 73 66 73 66 0,4 0,4 13,8 16,8 x x ja
SW 3.OG W 59 49 73 66 73 66 0,5 0,5 13,7 16,7 x x ja
SW EG W 59 49 73 66 73 66 0,4 0,4 13,9 16,9 x x ja
SW 1.OG W 59 49 73 67 74 67 0,5 0,4 14,5 17,5 x x ja
SW 2.OG W 59 49 73 66 74 67 0,4 0,4 14,4 17,4 x x ja
SW 3.OG W 59 49 73 66 74 67 0,5 0,5 14,2 17,2 x x ja
Geb.-Nr.: 138, Name: Lenaustr. 21
SO EG W 59 49 69 62 69 62 0,4 0,4 9,8 12,8 x ja
SO 1.OG W 59 49 70 63 70 63 0,4 0,3 11,0 14,0 x x ja
SO 2.OG W 59 49 70 63 71 64 0,4 0,4 11,3 14,3 x x ja
SO EG W 59 49 65 58 66 59 0,3 0,3 6,3 9,3 nein
SO 1.OG W 59 49 67 60 67 60 0,4 0,4 8,0 11,0 x ja
1) Pegelerhöhung um mindestens 3 dB(A) (aufgerundet)
2) Pegelerhöhung auf mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht
3) Pegelerhöhung von mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht (nicht in GE)) VL 8793-1 ·14.11.2022 · Anlage 05 · Seite 10
SoundPLAN 8.2

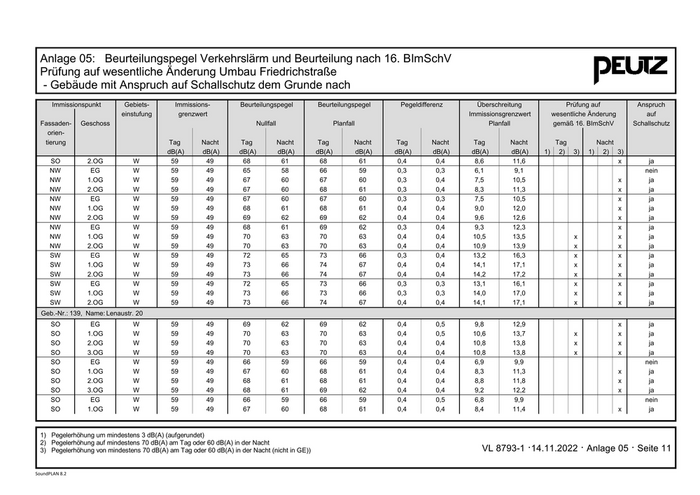

Anlage 05: Beurteilungspegel Verkehrslärm und Beurteilung nach 16. BImSchV
Prüfung auf wesentliche Änderung Umbau Friedrichstraße
- Gebäude mit Anspruch auf Schallschutz dem Grunde nach
Immissionspunkt Gebiets- Immissions- Beurteilungspegel Beurteilungspegel Pegeldifferenz Überschreitung Prüfung auf Anspruch
einstufung grenzwert Immissionsgrenzwert wesentliche Änderung auf
Fassaden- Geschoss Nullfall Planfall Planfall gemäß 16. BImSchV Schallschutz
orien-
tierung Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht Tag Nacht
dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) dB(A) 1) 2) 3) 1) 2) 3)
SO 2.OG W 59 49 68 61 68 61 0,4 0,4 8,6 11,6 x ja
NW EG W 59 49 65 58 66 59 0,3 0,3 6,1 9,1 nein
NW 1.OG W 59 49 67 60 67 60 0,3 0,4 7,5 10,5 x ja
NW 2.OG W 59 49 67 60 68 61 0,3 0,4 8,3 11,3 x ja
NW EG W 59 49 67 60 67 60 0,3 0,3 7,5 10,5 x ja
NW 1.OG W 59 49 68 61 68 61 0,4 0,4 9,0 12,0 x ja
NW 2.OG W 59 49 69 62 69 62 0,4 0,4 9,6 12,6 x ja
NW EG W 59 49 68 61 69 62 0,3 0,4 9,3 12,3 x ja
NW 1.OG W 59 49 70 63 70 63 0,4 0,4 10,5 13,5 x x ja
NW 2.OG W 59 49 70 63 70 63 0,4 0,4 10,9 13,9 x x ja
SW EG W 59 49 72 65 73 66 0,3 0,4 13,2 16,3 x x ja
SW 1.OG W 59 49 73 66 74 67 0,4 0,4 14,1 17,1 x x ja
SW 2.OG W 59 49 73 66 74 67 0,4 0,4 14,2 17,2 x x ja
SW EG W 59 49 72 65 73 66 0,3 0,3 13,1 16,1 x x ja
SW 1.OG W 59 49 73 66 73 66 0,3 0,3 14,0 17,0 x x ja
SW 2.OG W 59 49 73 66 74 67 0,4 0,4 14,1 17,1 x x ja
Geb.-Nr.: 139, Name: Lenaustr. 20
SO EG W 59 49 69 62 69 62 0,4 0,5 9,8 12,9 x ja
SO 1.OG W 59 49 70 63 70 63 0,4 0,5 10,6 13,7 x x ja
SO 2.OG W 59 49 70 63 70 63 0,4 0,4 10,8 13,8 x x ja
SO 3.OG W 59 49 70 63 70 63 0,4 0,4 10,8 13,8 x x ja
SO EG W 59 49 66 59 66 59 0,4 0,4 6,9 9,9 nein
SO 1.OG W 59 49 67 60 68 61 0,4 0,4 8,3 11,3 x ja
SO 2.OG W 59 49 68 61 68 61 0,4 0,4 8,8 11,8 x ja
SO 3.OG W 59 49 68 61 69 62 0,4 0,4 9,2 12,2 x ja
SO EG W 59 49 66 59 66 59 0,4 0,5 6,8 9,9 nein
SO 1.OG W 59 49 67 60 68 61 0,4 0,4 8,4 11,4 x ja
1) Pegelerhöhung um mindestens 3 dB(A) (aufgerundet)
2) Pegelerhöhung auf mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht
3) Pegelerhöhung von mindestens 70 dB(A) am Tag oder 60 dB(A) in der Nacht (nicht in GE)) VL 8793-1 ·14.11.2022 · Anlage 05 · Seite 11
SoundPLAN 8.2
