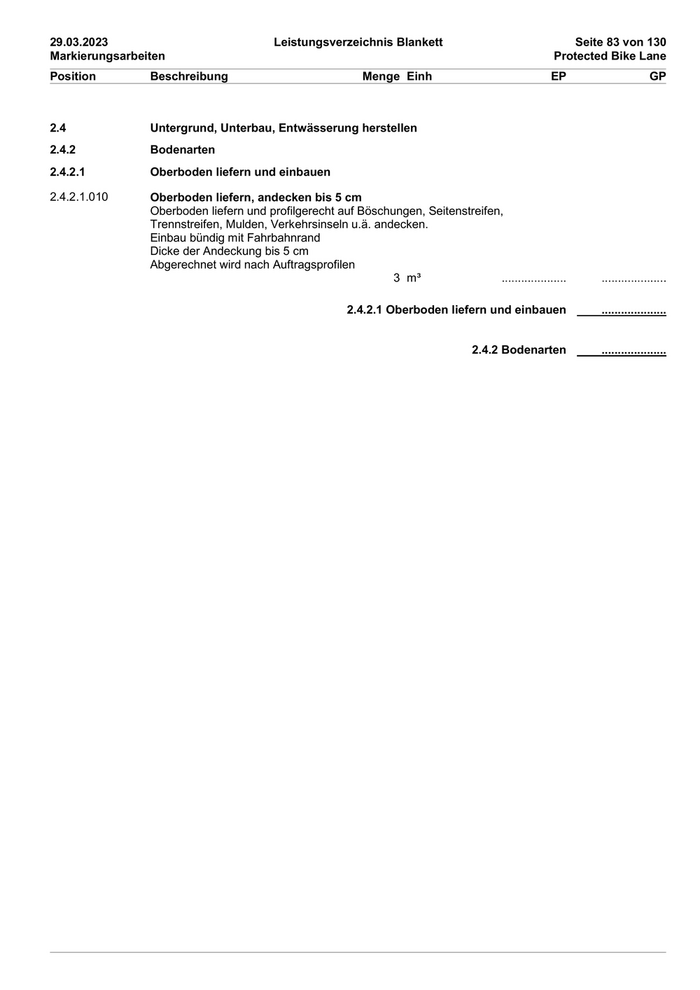

29.03.2023 Leistungsverzeichnis Blankett Seite 83 von 130
Markierungsarbeiten Protected Bike Lane
Position Beschreibung Menge Einh EP GP
2.4 Untergrund, Unterbau, Entwässerung herstellen
2.4.2 Bodenarten
2.4.2.1 Oberboden liefern und einbauen
2.4.2.1.010 Oberboden liefern, andecken bis 5 cm
Oberboden liefern und profilgerecht auf Böschungen, Seitenstreifen,
Trennstreifen, Mulden, Verkehrsinseln u.ä. andecken.
Einbau bündig mit Fahrbahnrand
Dicke der Andeckung bis 5 cm
Abgerechnet wird nach Auftragsprofilen
3 m³ .................... ....................
2.4.2.1 Oberboden liefern und einbauen ....................
2.4.2 Bodenarten ....................

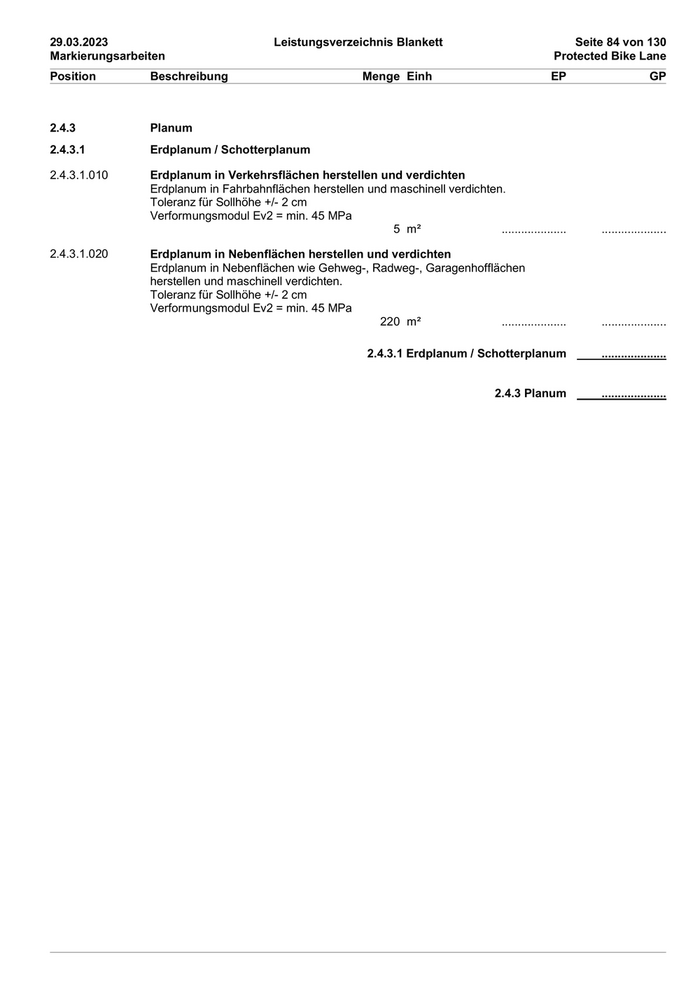

29.03.2023 Leistungsverzeichnis Blankett Seite 84 von 130
Markierungsarbeiten Protected Bike Lane
Position Beschreibung Menge Einh EP GP
2.4.3 Planum
2.4.3.1 Erdplanum / Schotterplanum
2.4.3.1.010 Erdplanum in Verkehrsflächen herstellen und verdichten
Erdplanum in Fahrbahnflächen herstellen und maschinell verdichten.
Toleranz für Sollhöhe +/- 2 cm
Verformungsmodul Ev2 = min. 45 MPa
5 m² .................... ....................
2.4.3.1.020 Erdplanum in Nebenflächen herstellen und verdichten
Erdplanum in Nebenflächen wie Gehweg-, Radweg-, Garagenhofflächen
herstellen und maschinell verdichten.
Toleranz für Sollhöhe +/- 2 cm
Verformungsmodul Ev2 = min. 45 MPa
220 m² .................... ....................
2.4.3.1 Erdplanum / Schotterplanum ....................
2.4.3 Planum ....................

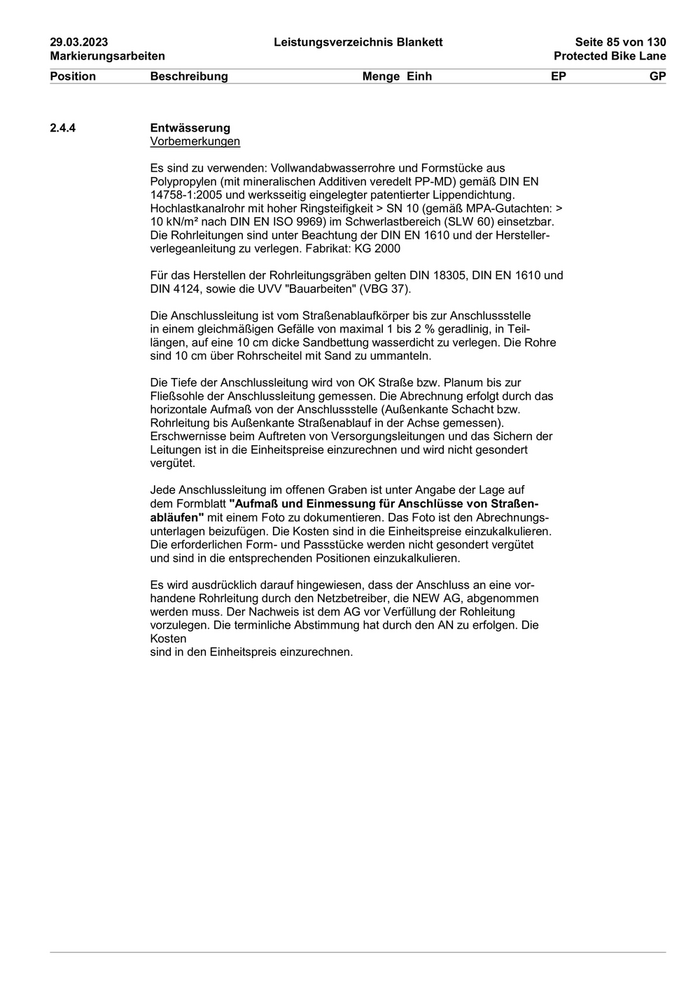

29.03.2023 Leistungsverzeichnis Blankett Seite 85 von 130
Markierungsarbeiten Protected Bike Lane
Position Beschreibung Menge Einh EP GP
2.4.4 Entwässerung
Vorbemerkungen
Es sind zu verwenden: Vollwandabwasserrohre und Formstücke aus
Polypropylen (mit mineralischen Additiven veredelt PP-MD) gemäß DIN EN
14758-1:2005 und werksseitig eingelegter patentierter Lippendichtung.
Hochlastkanalrohr mit hoher Ringsteifigkeit > SN 10 (gemäß MPA-Gutachten: >
10 kN/m² nach DIN EN ISO 9969) im Schwerlastbereich (SLW 60) einsetzbar.
Die Rohrleitungen sind unter Beachtung der DIN EN 1610 und der Hersteller-
verlegeanleitung zu verlegen. Fabrikat: KG 2000
Für das Herstellen der Rohrleitungsgräben gelten DIN 18305, DIN EN 1610 und
DIN 4124, sowie die UVV "Bauarbeiten" (VBG 37).
Die Anschlussleitung ist vom Straßenablaufkörper bis zur Anschlussstelle
in einem gleichmäßigen Gefälle von maximal 1 bis 2 % geradlinig, in Teil-
längen, auf eine 10 cm dicke Sandbettung wasserdicht zu verlegen. Die Rohre
sind 10 cm über Rohrscheitel mit Sand zu ummanteln.
Die Tiefe der Anschlussleitung wird von OK Straße bzw. Planum bis zur
Fließsohle der Anschlussleitung gemessen. Die Abrechnung erfolgt durch das
horizontale Aufmaß von der Anschlussstelle (Außenkante Schacht bzw.
Rohrleitung bis Außenkante Straßenablauf in der Achse gemessen).
Erschwernisse beim Auftreten von Versorgungsleitungen und das Sichern der
Leitungen ist in die Einheitspreise einzurechnen und wird nicht gesondert
vergütet.
Jede Anschlussleitung im offenen Graben ist unter Angabe der Lage auf
dem Formblatt "Aufmaß und Einmessung für Anschlüsse von Straßen-
abläufen" mit einem Foto zu dokumentieren. Das Foto ist den Abrechnungs-
unterlagen beizufügen. Die Kosten sind in die Einheitspreise einzukalkulieren.
Die erforderlichen Form- und Passstücke werden nicht gesondert vergütet
und sind in die entsprechenden Positionen einzukalkulieren.
Es wird ausdrücklich darauf hingewiesen, dass der Anschluss an eine vor-
handene Rohrleitung durch den Netzbetreiber, die NEW AG, abgenommen
werden muss. Der Nachweis ist dem AG vor Verfüllung der Rohleitung
vorzulegen. Die terminliche Abstimmung hat durch den AN zu erfolgen. Die
Kosten
sind in den Einheitspreis einzurechnen.

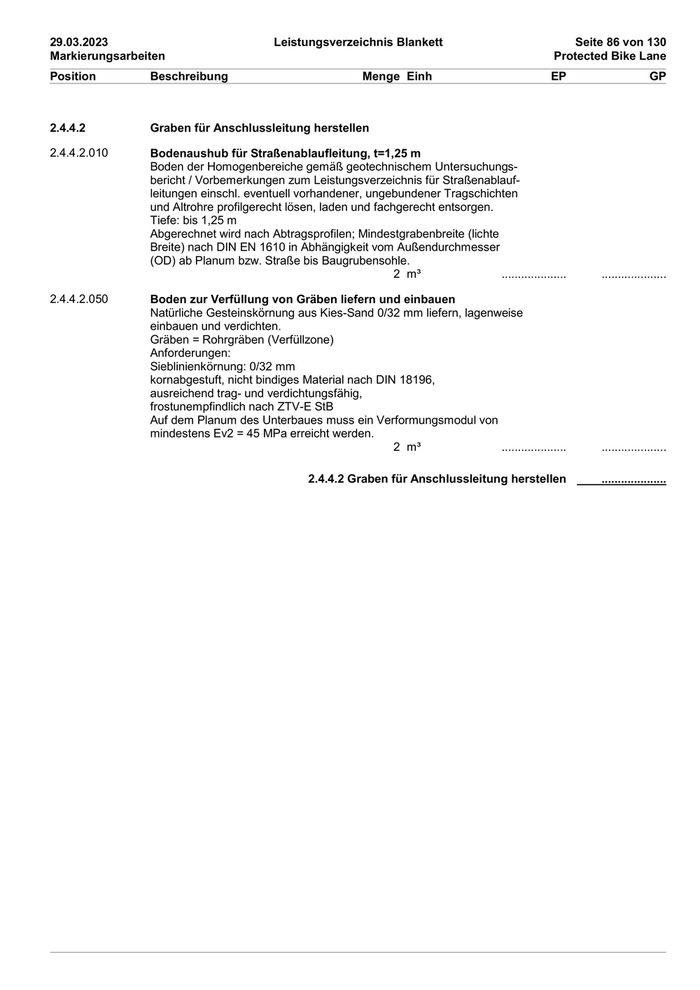

29.03.2023 Leistungsverzeichnis Blankett Seite 86 von 130
Markierungsarbeiten Protected Bike Lane
Position Beschreibung Menge Einh EP GP
2.4.4.2 Graben für Anschlussleitung herstellen
2.4.4.2.010 Bodenaushub für Straßenablaufleitung, t=1,25 m
Boden der Homogenbereiche gemäß geotechnischem Untersuchungs-
bericht / Vorbemerkungen zum Leistungsverzeichnis für Straßenablauf-
leitungen einschl. eventuell vorhandener, ungebundener Tragschichten
und Altrohre profilgerecht lösen, laden und fachgerecht entsorgen.
Tiefe: bis 1,25 m
Abgerechnet wird nach Abtragsprofilen; Mindestgrabenbreite (lichte
Breite) nach DIN EN 1610 in Abhängigkeit vom Außendurchmesser
(OD) ab Planum bzw. Straße bis Baugrubensohle.
2 m³ .................... ....................
2.4.4.2.050 Boden zur Verfüllung von Gräben liefern und einbauen
Natürliche Gesteinskörnung aus Kies-Sand 0/32 mm liefern, lagenweise
einbauen und verdichten.
Gräben = Rohrgräben (Verfüllzone)
Anforderungen:
Sieblinienkörnung: 0/32 mm
kornabgestuft, nicht bindiges Material nach DIN 18196,
ausreichend trag- und verdichtungsfähig,
frostunempfindlich nach ZTV-E StB
Auf dem Planum des Unterbaues muss ein Verformungsmodul von
mindestens Ev2 = 45 MPa erreicht werden.
2 m³ .................... ....................
2.4.4.2 Graben für Anschlussleitung herstellen ....................

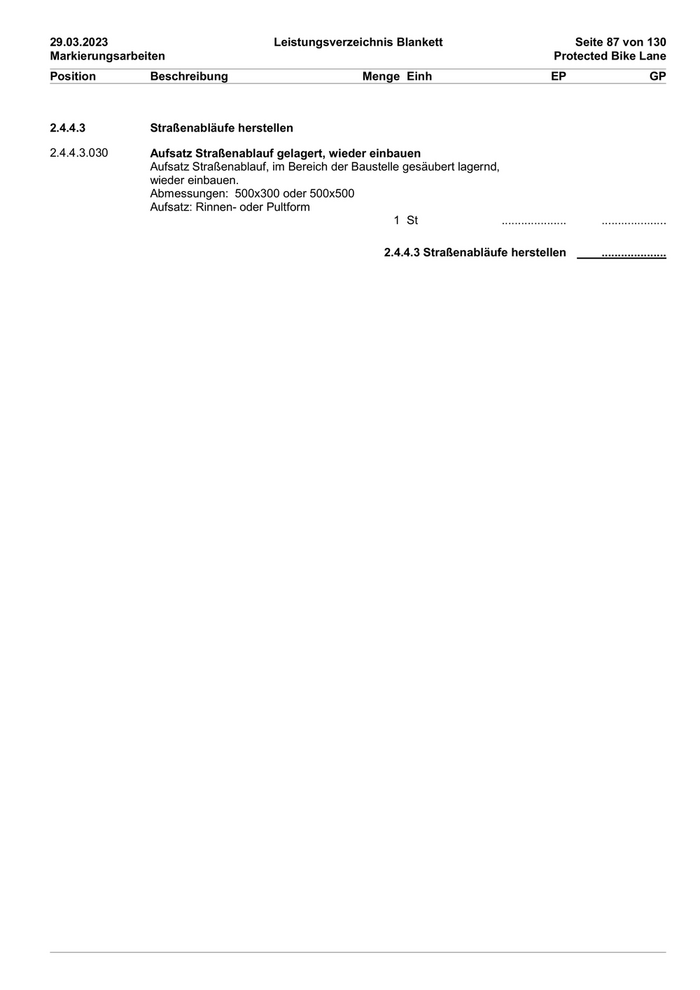

29.03.2023 Leistungsverzeichnis Blankett Seite 87 von 130
Markierungsarbeiten Protected Bike Lane
Position Beschreibung Menge Einh EP GP
2.4.4.3 Straßenabläufe herstellen
2.4.4.3.030 Aufsatz Straßenablauf gelagert, wieder einbauen
Aufsatz Straßenablauf, im Bereich der Baustelle gesäubert lagernd,
wieder einbauen.
Abmessungen: 500x300 oder 500x500
Aufsatz: Rinnen- oder Pultform
1 St .................... ....................
2.4.4.3 Straßenabläufe herstellen ....................

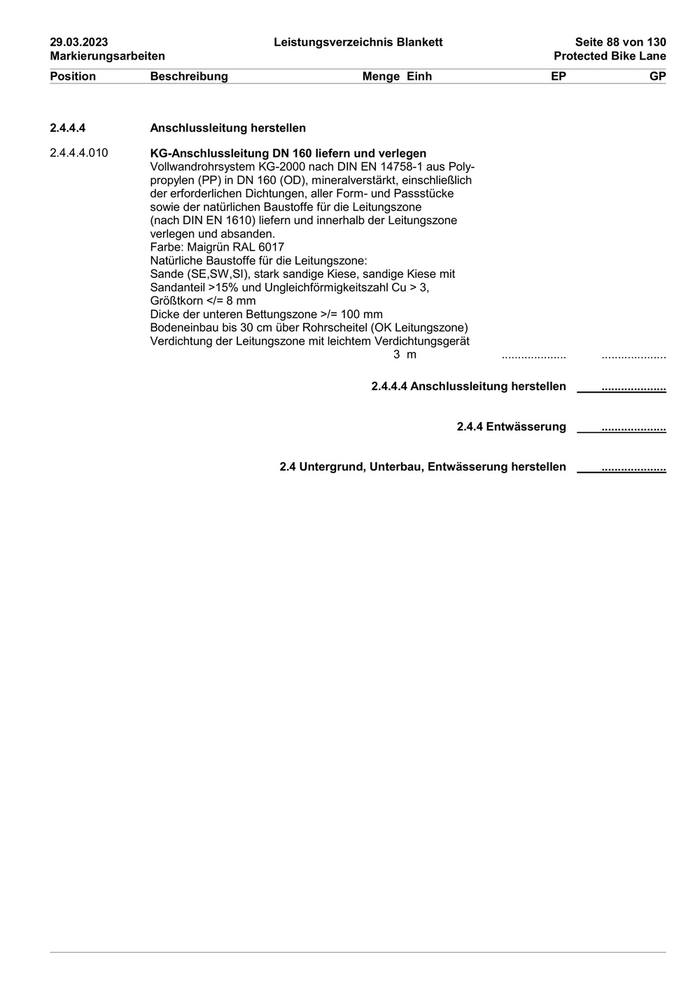

29.03.2023 Leistungsverzeichnis Blankett Seite 88 von 130
Markierungsarbeiten Protected Bike Lane
Position Beschreibung Menge Einh EP GP
2.4.4.4 Anschlussleitung herstellen
2.4.4.4.010 KG-Anschlussleitung DN 160 liefern und verlegen
Vollwandrohrsystem KG-2000 nach DIN EN 14758-1 aus Poly-
propylen (PP) in DN 160 (OD), mineralverstärkt, einschließlich
der erforderlichen Dichtungen, aller Form- und Passstücke
sowie der natürlichen Baustoffe für die Leitungszone
(nach DIN EN 1610) liefern und innerhalb der Leitungszone
verlegen und absanden.
Farbe: Maigrün RAL 6017
Natürliche Baustoffe für die Leitungszone:
Sande (SE,SW,SI), stark sandige Kiese, sandige Kiese mit
Sandanteil >15% und Ungleichförmigkeitszahl Cu > 3,
Größtkorn </= 8 mm
Dicke der unteren Bettungszone >/= 100 mm
Bodeneinbau bis 30 cm über Rohrscheitel (OK Leitungszone)
Verdichtung der Leitungszone mit leichtem Verdichtungsgerät
3 m .................... ....................
2.4.4.4 Anschlussleitung herstellen ....................
2.4.4 Entwässerung ....................
2.4 Untergrund, Unterbau, Entwässerung herstellen ....................

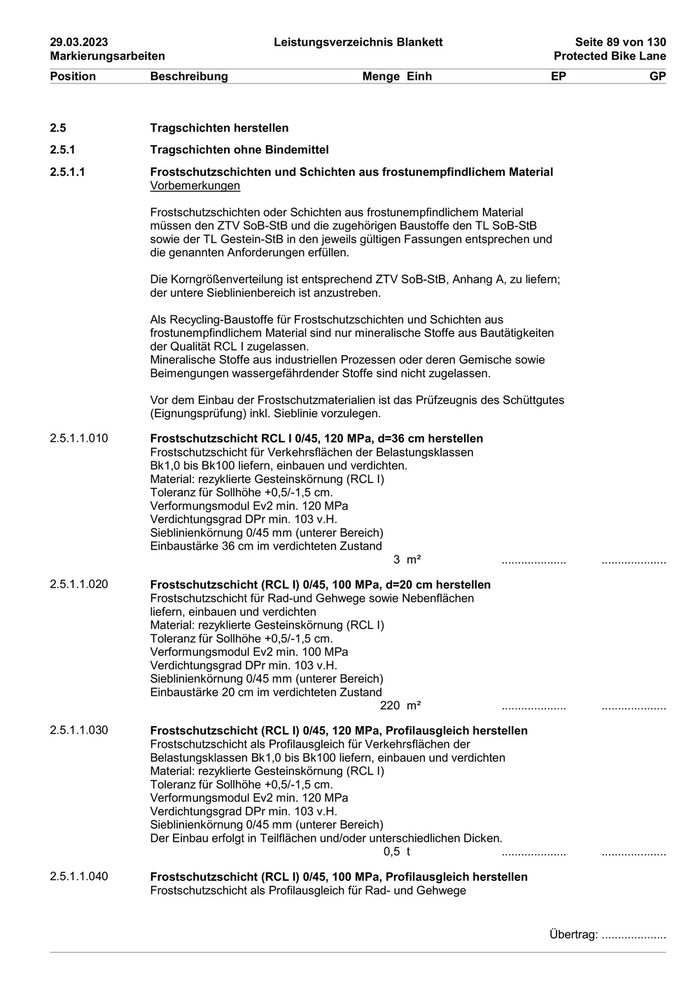

29.03.2023 Leistungsverzeichnis Blankett Seite 89 von 130
Markierungsarbeiten Protected Bike Lane
Position Beschreibung Menge Einh EP GP
2.5 Tragschichten herstellen
2.5.1 Tragschichten ohne Bindemittel
2.5.1.1 Frostschutzschichten und Schichten aus frostunempfindlichem Material
Vorbemerkungen
Frostschutzschichten oder Schichten aus frostunempfindlichem Material
müssen den ZTV SoB-StB und die zugehörigen Baustoffe den TL SoB-StB
sowie der TL Gestein-StB in den jeweils gültigen Fassungen entsprechen und
die genannten Anforderungen erfüllen.
Die Korngrößenverteilung ist entsprechend ZTV SoB-StB, Anhang A, zu liefern;
der untere Sieblinienbereich ist anzustreben.
Als Recycling-Baustoffe für Frostschutzschichten und Schichten aus
frostunempfindlichem Material sind nur mineralische Stoffe aus Bautätigkeiten
der Qualität RCL I zugelassen.
Mineralische Stoffe aus industriellen Prozessen oder deren Gemische sowie
Beimengungen wassergefährdender Stoffe sind nicht zugelassen.
Vor dem Einbau der Frostschutzmaterialien ist das Prüfzeugnis des Schüttgutes
(Eignungsprüfung) inkl. Sieblinie vorzulegen.
2.5.1.1.010 Frostschutzschicht RCL I 0/45, 120 MPa, d=36 cm herstellen
Frostschutzschicht für Verkehrsflächen der Belastungsklassen
Bk1,0 bis Bk100 liefern, einbauen und verdichten.
Material: rezyklierte Gesteinskörnung (RCL I)
Toleranz für Sollhöhe +0,5/-1,5 cm.
Verformungsmodul Ev2 min. 120 MPa
Verdichtungsgrad DPr min. 103 v.H.
Sieblinienkörnung 0/45 mm (unterer Bereich)
Einbaustärke 36 cm im verdichteten Zustand
3 m² .................... ....................
2.5.1.1.020 Frostschutzschicht (RCL I) 0/45, 100 MPa, d=20 cm herstellen
Frostschutzschicht für Rad-und Gehwege sowie Nebenflächen
liefern, einbauen und verdichten
Material: rezyklierte Gesteinskörnung (RCL I)
Toleranz für Sollhöhe +0,5/-1,5 cm.
Verformungsmodul Ev2 min. 100 MPa
Verdichtungsgrad DPr min. 103 v.H.
Sieblinienkörnung 0/45 mm (unterer Bereich)
Einbaustärke 20 cm im verdichteten Zustand
220 m² .................... ....................
2.5.1.1.030 Frostschutzschicht (RCL I) 0/45, 120 MPa, Profilausgleich herstellen
Frostschutzschicht als Profilausgleich für Verkehrsflächen der
Belastungsklassen Bk1,0 bis Bk100 liefern, einbauen und verdichten
Material: rezyklierte Gesteinskörnung (RCL I)
Toleranz für Sollhöhe +0,5/-1,5 cm.
Verformungsmodul Ev2 min. 120 MPa
Verdichtungsgrad DPr min. 103 v.H.
Sieblinienkörnung 0/45 mm (unterer Bereich)
Der Einbau erfolgt in Teilflächen und/oder unterschiedlichen Dicken.
0,5 t .................... ....................
2.5.1.1.040 Frostschutzschicht (RCL I) 0/45, 100 MPa, Profilausgleich herstellen
Frostschutzschicht als Profilausgleich für Rad- und Gehwege
Übertrag: ....................

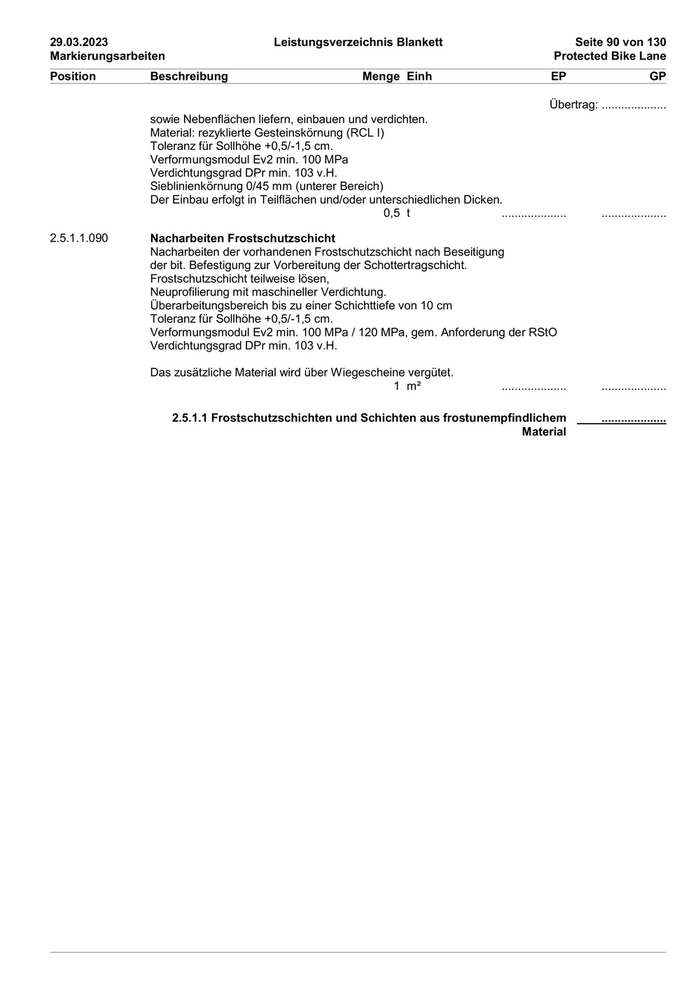

29.03.2023 Leistungsverzeichnis Blankett Seite 90 von 130
Markierungsarbeiten Protected Bike Lane
Position Beschreibung Menge Einh EP GP
Übertrag: ....................
sowie Nebenflächen liefern, einbauen und verdichten.
Material: rezyklierte Gesteinskörnung (RCL I)
Toleranz für Sollhöhe +0,5/-1,5 cm.
Verformungsmodul Ev2 min. 100 MPa
Verdichtungsgrad DPr min. 103 v.H.
Sieblinienkörnung 0/45 mm (unterer Bereich)
Der Einbau erfolgt in Teilflächen und/oder unterschiedlichen Dicken.
0,5 t .................... ....................
2.5.1.1.090 Nacharbeiten Frostschutzschicht
Nacharbeiten der vorhandenen Frostschutzschicht nach Beseitigung
der bit. Befestigung zur Vorbereitung der Schottertragschicht.
Frostschutzschicht teilweise lösen,
Neuprofilierung mit maschineller Verdichtung.
Überarbeitungsbereich bis zu einer Schichttiefe von 10 cm
Toleranz für Sollhöhe +0,5/-1,5 cm.
Verformungsmodul Ev2 min. 100 MPa / 120 MPa, gem. Anforderung der RStO
Verdichtungsgrad DPr min. 103 v.H.
Das zusätzliche Material wird über Wiegescheine vergütet.
1 m² .................... ....................
2.5.1.1 Frostschutzschichten und Schichten aus frostunempfindlichem ....................
Material

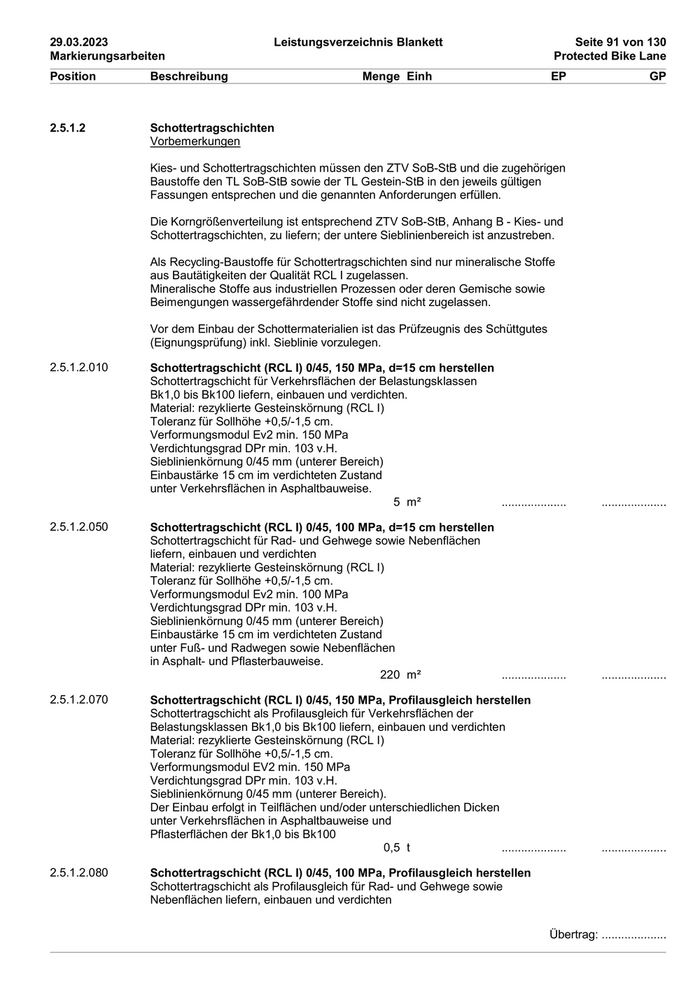

29.03.2023 Leistungsverzeichnis Blankett Seite 91 von 130
Markierungsarbeiten Protected Bike Lane
Position Beschreibung Menge Einh EP GP
2.5.1.2 Schottertragschichten
Vorbemerkungen
Kies- und Schottertragschichten müssen den ZTV SoB-StB und die zugehörigen
Baustoffe den TL SoB-StB sowie der TL Gestein-StB in den jeweils gültigen
Fassungen entsprechen und die genannten Anforderungen erfüllen.
Die Korngrößenverteilung ist entsprechend ZTV SoB-StB, Anhang B - Kies- und
Schottertragschichten, zu liefern; der untere Sieblinienbereich ist anzustreben.
Als Recycling-Baustoffe für Schottertragschichten sind nur mineralische Stoffe
aus Bautätigkeiten der Qualität RCL I zugelassen.
Mineralische Stoffe aus industriellen Prozessen oder deren Gemische sowie
Beimengungen wassergefährdender Stoffe sind nicht zugelassen.
Vor dem Einbau der Schottermaterialien ist das Prüfzeugnis des Schüttgutes
(Eignungsprüfung) inkl. Sieblinie vorzulegen.
2.5.1.2.010 Schottertragschicht (RCL I) 0/45, 150 MPa, d=15 cm herstellen
Schottertragschicht für Verkehrsflächen der Belastungsklassen
Bk1,0 bis Bk100 liefern, einbauen und verdichten.
Material: rezyklierte Gesteinskörnung (RCL I)
Toleranz für Sollhöhe +0,5/-1,5 cm.
Verformungsmodul Ev2 min. 150 MPa
Verdichtungsgrad DPr min. 103 v.H.
Sieblinienkörnung 0/45 mm (unterer Bereich)
Einbaustärke 15 cm im verdichteten Zustand
unter Verkehrsflächen in Asphaltbauweise.
5 m² .................... ....................
2.5.1.2.050 Schottertragschicht (RCL I) 0/45, 100 MPa, d=15 cm herstellen
Schottertragschicht für Rad- und Gehwege sowie Nebenflächen
liefern, einbauen und verdichten
Material: rezyklierte Gesteinskörnung (RCL I)
Toleranz für Sollhöhe +0,5/-1,5 cm.
Verformungsmodul Ev2 min. 100 MPa
Verdichtungsgrad DPr min. 103 v.H.
Sieblinienkörnung 0/45 mm (unterer Bereich)
Einbaustärke 15 cm im verdichteten Zustand
unter Fuß- und Radwegen sowie Nebenflächen
in Asphalt- und Pflasterbauweise.
220 m² .................... ....................
2.5.1.2.070 Schottertragschicht (RCL I) 0/45, 150 MPa, Profilausgleich herstellen
Schottertragschicht als Profilausgleich für Verkehrsflächen der
Belastungsklassen Bk1,0 bis Bk100 liefern, einbauen und verdichten
Material: rezyklierte Gesteinskörnung (RCL I)
Toleranz für Sollhöhe +0,5/-1,5 cm.
Verformungsmodul EV2 min. 150 MPa
Verdichtungsgrad DPr min. 103 v.H.
Sieblinienkörnung 0/45 mm (unterer Bereich).
Der Einbau erfolgt in Teilflächen und/oder unterschiedlichen Dicken
unter Verkehrsflächen in Asphaltbauweise und
Pflasterflächen der Bk1,0 bis Bk100
0,5 t .................... ....................
2.5.1.2.080 Schottertragschicht (RCL I) 0/45, 100 MPa, Profilausgleich herstellen
Schottertragschicht als Profilausgleich für Rad- und Gehwege sowie
Nebenflächen liefern, einbauen und verdichten
Übertrag: ....................

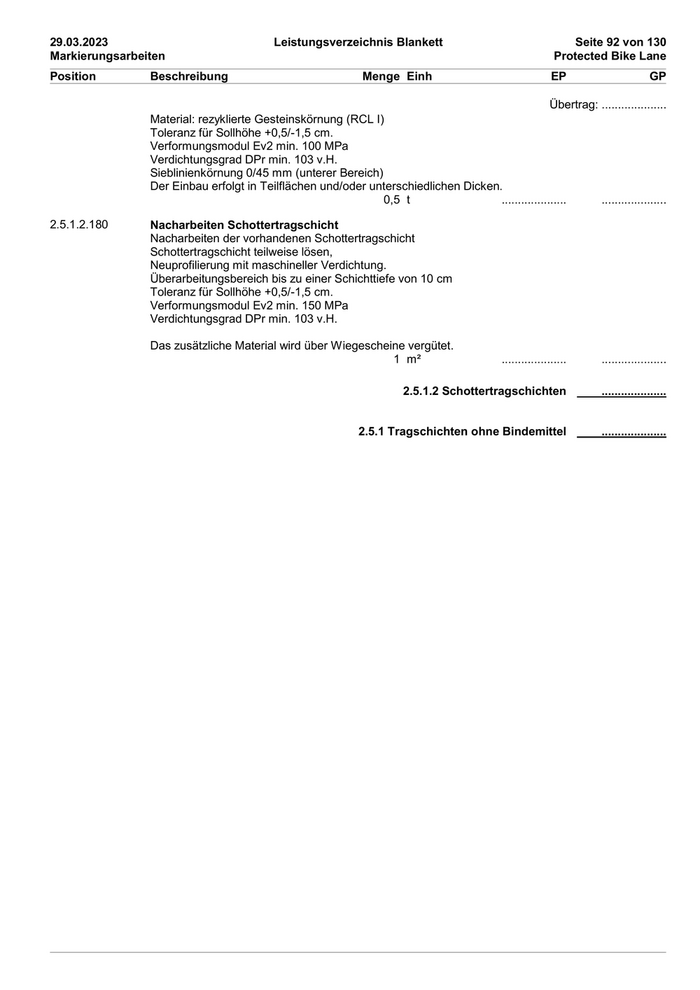

29.03.2023 Leistungsverzeichnis Blankett Seite 92 von 130
Markierungsarbeiten Protected Bike Lane
Position Beschreibung Menge Einh EP GP
Übertrag: ....................
Material: rezyklierte Gesteinskörnung (RCL I)
Toleranz für Sollhöhe +0,5/-1,5 cm.
Verformungsmodul Ev2 min. 100 MPa
Verdichtungsgrad DPr min. 103 v.H.
Sieblinienkörnung 0/45 mm (unterer Bereich)
Der Einbau erfolgt in Teilflächen und/oder unterschiedlichen Dicken.
0,5 t .................... ....................
2.5.1.2.180 Nacharbeiten Schottertragschicht
Nacharbeiten der vorhandenen Schottertragschicht
Schottertragschicht teilweise lösen,
Neuprofilierung mit maschineller Verdichtung.
Überarbeitungsbereich bis zu einer Schichttiefe von 10 cm
Toleranz für Sollhöhe +0,5/-1,5 cm.
Verformungsmodul Ev2 min. 150 MPa
Verdichtungsgrad DPr min. 103 v.H.
Das zusätzliche Material wird über Wiegescheine vergütet.
1 m² .................... ....................
2.5.1.2 Schottertragschichten ....................
2.5.1 Tragschichten ohne Bindemittel ....................
