940096-011-20230808datenblattanonym
Dieses Dokument ist Teil der Anfrage „Detailinformationen zu Standorten“

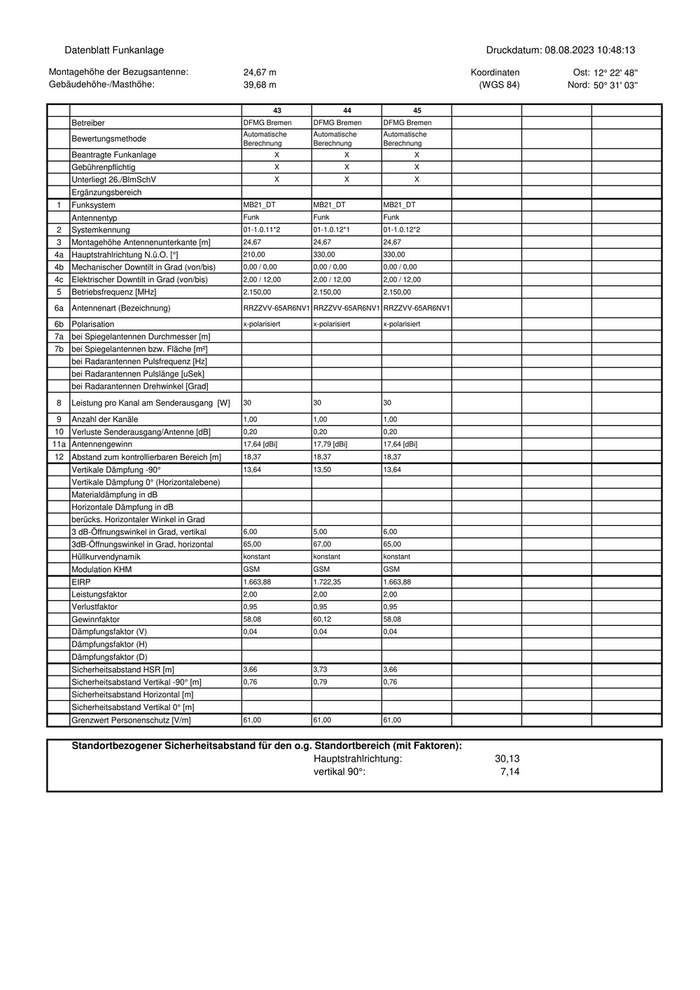

Datenblatt Funkanlage Druckdatum: 08.08.2023 10:48:13
Montagehöhe der Bezugsantenne: 24,67 m Koordinaten Ost: 12° 22' 48''
Gebäudehöhe-/Masthöhe: 39,68 m (WGS 84) Nord: 50° 31' 03''
43 44 45
Betreiber DFMG Bremen DFMG Bremen DFMG Bremen
Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X
Gebührenpflichtig X X X
Unterliegt 26./BlmSchV X X X
Ergänzungsbereich
1 Funksystem MB21_DT MB21_DT MB21_DT
Antennentyp Funk Funk Funk
2 Systemkennung 01-1.0.11*2 01-1.0.12*1 01-1.0.12*2
3 Montagehöhe Antennenunterkante [m] 24,67 24,67 24,67
4a Hauptstrahlrichtung N.ü.O. [°] 210,00 330,00 330,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz] 2.150,00 2.150,00 2.150,00
6a Antennenart (Bezeichnung) RRZZVV-65AR6NV1 RRZZVV-65AR6NV1 RRZZVV-65AR6NV1
6b Polarisation x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 30 30 30
9 Anzahl der Kanäle 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20
11a Antennengewinn 17,64 [dBi] 17,79 [dBi] 17,64 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 18,37 18,37 18,37
Vertikale Dämpfung -90° 13,64 13,50 13,64
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 6,00 5,00 6,00
3dB-Öffnungswinkel in Grad, horizontal 65,00 67,00 65,00
Hüllkurvendynamik konstant konstant konstant
Modulation KHM GSM GSM GSM
EIRP 1.663,88 1.722,35 1.663,88
Leistungsfaktor 2,00 2,00 2,00
Verlustfaktor 0,95 0,95 0,95
Gewinnfaktor 58,08 60,12 58,08
Dämpfungsfaktor (V) 0,04 0,04 0,04
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 3,66 3,73 3,66
Sicherheitsabstand Vertikal -90° [m] 0,76 0,79 0,76
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 30,13
vertikal 90°: 7,14
