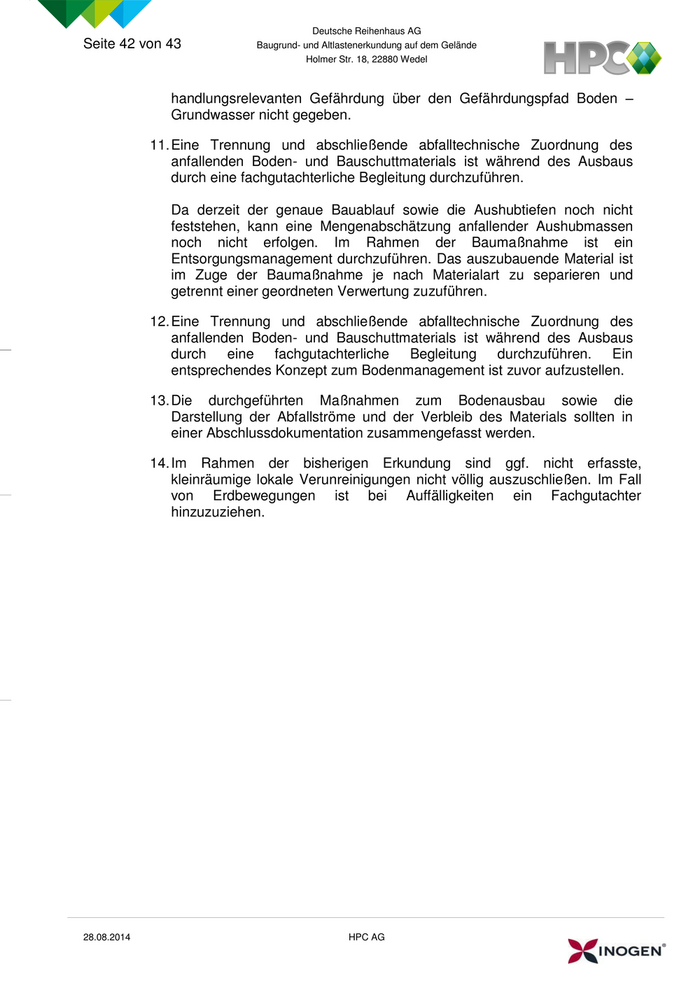

Dieses Dokument ist Teil der Anfrage „Baugrund- und Altlastenerkennung der Firma HPC AG zum Bebauungsplan Nr. 44e „Holmer Straße““
Deutsche Reihenhaus AG
Seite 42 von 43 Baugrund- und Altlastenerkundung auf dem Gelände
Holmer Str. 18, 22880 Wedel
handlungsrelevanten Gefährdung über den Gefährdungspfad Boden –
Grundwasser nicht gegeben.
11. Eine Trennung und abschließende abfalltechnische Zuordnung des
anfallenden Boden- und Bauschuttmaterials ist während des Ausbaus
durch eine fachgutachterliche Begleitung durchzuführen.
Da derzeit der genaue Bauablauf sowie die Aushubtiefen noch nicht
feststehen, kann eine Mengenabschätzung anfallender Aushubmassen
noch nicht erfolgen. Im Rahmen der Baumaßnahme ist ein
Entsorgungsmanagement durchzuführen. Das auszubauende Material ist
im Zuge der Baumaßnahme je nach Materialart zu separieren und
getrennt einer geordneten Verwertung zuzuführen.
12. Eine Trennung und abschließende abfalltechnische Zuordnung des
anfallenden Boden- und Bauschuttmaterials ist während des Ausbaus
durch eine fachgutachterliche Begleitung durchzuführen. Ein
entsprechendes Konzept zum Bodenmanagement ist zuvor aufzustellen.
13. Die durchgeführten Maßnahmen zum Bodenausbau sowie die
Darstellung der Abfallströme und der Verbleib des Materials sollten in
einer Abschlussdokumentation zusammengefasst werden.
14. Im Rahmen der bisherigen Erkundung sind ggf. nicht erfasste,
kleinräumige lokale Verunreinigungen nicht völlig auszuschließen. Im Fall
von Erdbewegungen ist bei Auffälligkeiten ein Fachgutachter
hinzuzuziehen.
28.08.2014 HPC AG
Deutsche Reihenhaus AG
Seite 43 von 43 Baugrund- und Altlastenerkundung auf dem Gelände
Holmer Str. 18, 22880 Wedel

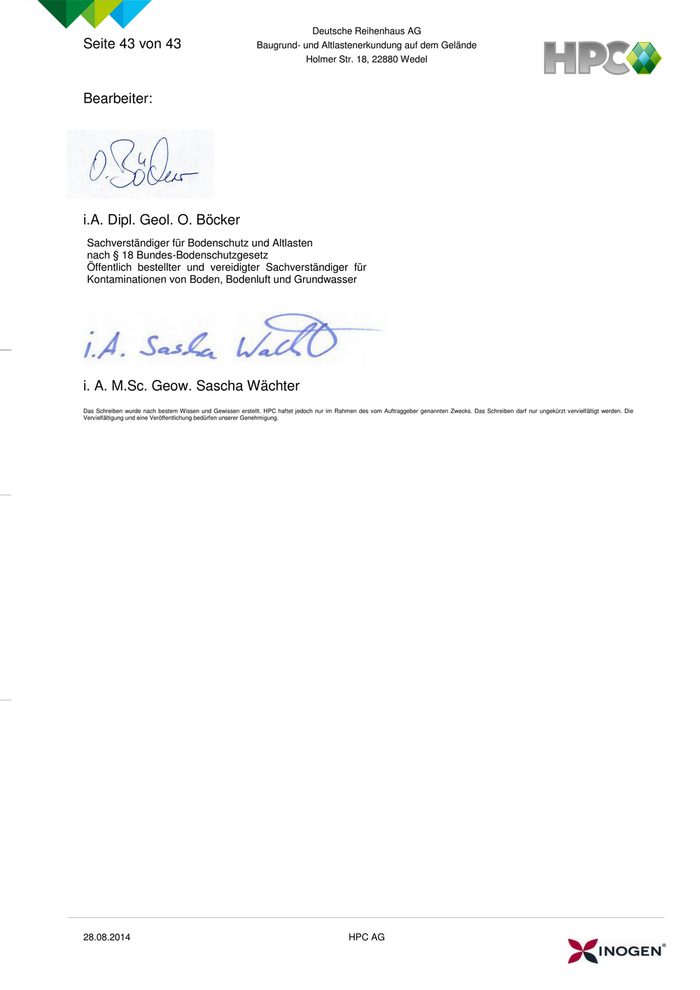

Bearbeiter:
i.A. Dipl. Geol. O. Böcker
Sachverständiger für Bodenschutz und Altlasten
nach § 18 Bundes-Bodenschutzgesetz
Öffentlich bestellter und vereidigter Sachverständiger für
Kontaminationen von Boden, Bodenluft und Grundwasser
i. A. M.Sc. Geow. Sascha Wächter
Das Schreiben wurde nach bestem Wissen und Gewissen erstellt. HPC haftet jedoch nur im Rahmen des vom Auftraggeber genannten Zwecks. Das Schreiben darf nur ungekürzt vervielfältigt werden. Die
Vervielfältigung und eine Veröffentlichung bedürfen unserer Genehmigung.
28.08.2014 HPC AG
S19(2014)
S3(2014)
S20(2014) S6(2014)
BS 2 ( 2 0 1 2 )
BS 1 ( 2 0 1 2 )
BS 3 ( 2 0 1 2 )
S16(2014)
S4(2014)
S18(2014)
BS 1 0 ( 2 0 1 4 )
S5(2014)
BS 9 ( 2 0 1 4 )
S15(2014)
S17(2014)
S7(2014)
BS 5 ( 2 0 1 2 )
S2(2014) S14(2014)
BS 8 ( 2 0 1 4 )
S12(2014)
S13(2014)
BS 4 ( 2 0 1 2 )
BS 6 ( 2 0 1 2 )
S1(2014) BS 7 ( 2 0 1 2 ) S9(2014)
S8(2014)
BS 7 ( 2 0 1 4 )
S11(2014)
S10(2014)
BS 8 ( 2 0 1 2 )
S8(2014)
BS 9 ( 2 0 1 2 )
S7(2014) Legende
BS 6 ( 2 0 1 4 )
S4(2014)
S6(2014) ehemaliger Kraftstofftank
BS 5 ( 2 0 1 4 )
S5(2014) KRB4 A( 2 0 1 4 )
KRB4 ( 2 0 1 4 )
BS 4 ( 2 0 1 4 )
auszutauschende Bereiche
BS 1 0 ( 2 0 1 2 )
BS 3 ( 2 0 1 4 )
BS = Kleinrammbohrung bis 5 m Tiefe (10 Stk.)
KRB3 ( 2 0 1 4 )
BS 1 1 ( 2 0 1 2 )
S = S ch u rf b is m a x. 1 m Tie fe ( 2 0 S t k. )
S3(2014)
KRB = Kleinrammbohrung 2014
KRB1 ( 2 0 1 4 )
BS 2 ( 2 0 1 4 )
S1(2014)
BS = Kleinrammbohrung 2012
BS 1 2 ( 2 0 1 2 )
KRB2 ( 2 0 1 4 )
S = S ch u rf 2 0 1 4
H:\3412_Geotechnik\2014\2141933_Wedel B-Plan, Holmer Str\Zeichnungen\2141933 Lageplan 140815.dwg
S2(2014)
BS 1 ( 2 0 1 4 )
Wedel B-Plan Bauherr: Deutsche Reihenhaus AG
21109 Hamburg
Leistungsphase: - Planverfasser:
0m 10m 20m 30m 40m 50m 60m 70m 80m 90m 100m Planinhalt:
DAS INGENIEURUNTERNEHMEN
Tel. (040) 410 960 - 7, Fax (040) 410 960 - 99
hamburg@hpc.ag, www.hpc.ag
Zeichnungsnummer: Datum: Bearbeiter:
2141933_AL01 1: 500 15.08.2014 MDU/FSCH
(16.06.2014)
(16.06.2014)
(16.06.2014) (16.06.2014) (16.06.2014)
(16.06.2014) BS 5 BS 6
BS 1 BS 2 BS 3 BS 4 (13,66 mNN)
(13,34 mNN) (13,51 mNN)
m NN (13,31 mNN) (13,28 mNN) (13,16 mNN) m NN
m NN GOK
14,0 m NN GOK 14,0
m NN GOK m NN GOK m NN GOK
m NN GOK 13,66 0,00 ESTRICH
13,51 0,00 Asphalt
13,0 13,31 0,00 AUFFÜLLUNG:OBERBODEN 13,28 0,00 Asphalt 13,34 0,00 Asphalt 13,60 0,06 Beton 13,0
13,16 0,00 Asphalt 13,36 0,15 AUFFÜLLUNG:KIES
FEINSAND, mittelsandig, schwach humos 13,18 0,10 AUFFÜLLUNG:KIES 13,22 0,12 AUFFÜLLUNG:MITTELSAND 13,43 0,23 AUFFÜLLUNG:MITTELSAND
12,96 13,06 0,10 AUFFÜLLUNG:KIES 12,91 0,60
0,35 AUFFÜLLUNG:GROBSAND 13,08 0,20 AUFFÜLLUNG:GROBSAND 12,94 stark grobsandig, schwach feinkiesig 13,36 schwach feinsandig
12,76 12,66 0,50 AUFFÜLLUNG:MITTELSAND AUFFÜLLUNG:MITTELSAND
kiesig, Ziegelbruch 12,68 kiesig 12,74 0,40 AUFFÜLLUNG:MITTELSAND 12,96 0,30 AUFFÜLLUNG:MITTELSAND
12,0 MITTELSAND, grobsandig, feinkiesig, schwach 12,66 schwach kiesig schwach steinig, Ziegelbruch 12,0
0,55 12,28 0,60 AUFFÜLLUNG:MITTELSAND schwach feinsandig, schwach schluffig 12,16
MITTELSAND 0,60 AUFFÜLLUNG:SCHLUFF steinig 0,70 AUFFÜLLUNG:GROBSAND
schwach schluffig 1,00 11,81 1,70
kiesig, schwach schluffig 11,58 1,00 AUFFÜLLUNG:MITTELSAND 11,64 schwach feinsandig 11,66 steinig, Ziegelbruch MITTELSAND
11,0 grobsandig, schwach schluffig, schwach kiesig 1,70 1,00 MUDDE schwach schluffig 11,0
11,11 2,20 1,70 SCHLUFF, feinsandig, schwach organisch
2,00 10,51 3,00 10,81 2,70
10,0 GESCHIEBELEHM 10,0
GESCHIEBELEHM GESCHIEBELEHM GESCHIEBELEHM
GESCHIEBELEHM GESCHIEBELEHM SAND, schluffig, schwach tonig, schwach kiesig
SAND, schluffig, schwach tonig, schwach kiesig SAND, schluffig, schwach tonig, schwach kiesig SAND, schluffig, schwach tonig, schwach kiesig,
SAND, schluffig, schwach tonig, schwach kiesig SAND, schluffig, schwach tonig, schwach kiesig
Schichtenwasser von 3,0 m bis 3,2 m
9,0 9,0
8,66 5,00
Kein Wasser 8,51 5,00
8,0 8,31 5,00 8,28 5,00 8,34 5,00 8,0
Kein Wasser Kein Wasser Kein Wasser 8,16 5,00 angetroffen
angetroffen Kein Wasser
angetroffen angetroffen
angetroffen
H:\3412_Geotechnik\2014\2141933_Wedel B-Plan, Holmer Str\Anlagen\2141933_AL02_1.GGF

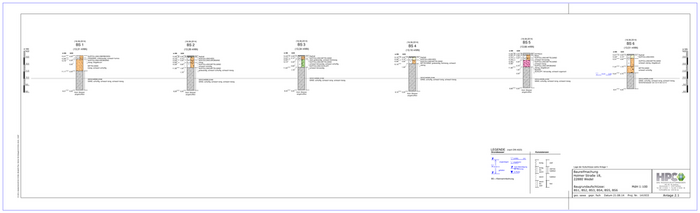

LEGENDE (nach DIN 4023)
Grundwasser Konsistenzen
(mNN) (m)
angestiegen angebohrt breiig steif
nach Beendigung
breiig
Lage der Aufschlüsse siehe Anlage 1
der Bohrung steif bis
gefallen bis
halbfest
in Ruhe weich Baureifmachung
weich halbfest Holmer Straße 18,
BS = Kleinrammbohrung 22880 Wedel
weich
bis fest HPC AG - NL Hamburg
steif
Baugrundaufschlüsse: MdH 1:100 Blücherstraße 11 • 22767 Hamburg
Tel. 040 / 41 09 60 - 7 • Fax 040 / 41 09 60 - 99
hamburg@hpc.ag • www.hpc.ag
BS1, BS2, BS3, BS4, BS5, BS6
gez. sawa gepr. fsch Datum 21.08.14 Proj. Nr. 141933 Anlage 2.1
(16.06.2014) (16.06.2014)
(16.06.2014)
(16.06.2014)
BS 7 BS 8 BS 9
(13,53 mNN)
BS 10
m NN
(13,48 mNN) (13,34 mNN) (13,18 mNN) m NN
14,0 m NN GOK m NN GOK 14,0
m NN GOK
m NN GOK
13,48 0,00 AUFFÜLLUNG:OBERBODEN 13,53 0,00 AUFFÜLLUNG:OBERBODEN
13,0 13,34 0,00 AUFFÜLLUNG:OBERBODEN 13,48 SCHLUFF, schwach sandig, schwach humos 13,0
13,38 SCHLUFF, schwach sandig, schwach humos 13,18 0,00 AUFFÜLLUNG:OBERBODEN
13,32 SCHLUFF, schwach sandig, schwach humos 13,13 0,05 AUFFÜLLUNG:MITTELSAND
0,10 AUFFÜLLUNG:MITTELSAND 13,13 SCHLUFF, schwach sandig, schwach humos
12,68 0,02 AUFFÜLLUNG:MITTELSAND 12,83 kiesig, steinig
stark grobsandig, schwach feinkiesig, schwach 12,54 0,05 AUFFÜLLUNG:MITTELSAND
stark feinsandig, schwach steinig, Ziegelbruch 0,40 AUFFÜLLUNG:MITTELSAND
12,0 steinig 12,34 feinsandig, grobsandig, kiesig, steinig, Ziegelbruch 12,0
0,80 AUFFÜLLUNG:MITTELSAND steinig, Ziegelbruch 12,18
11,98 0,80 MUDDE 1,00
schwach steinig, Schlackereste, Asche 0,70 AUFFÜLLUNG:FEINSAND AUFFÜLLUNG:MITTELSAND
SCHLUFF, feinsandig, schwach organisch 11,73
11,54 1,00 MUDDE Asche bei 0,8 m feinsandig, steinig, Ziegelbruch, Schluffbrocken
1,50
11,0 feinsandig, schwach schluffig, schwach humos 11,33 1,80 MUDDE 11,0
1,80 11,18 2,00
feinsandig, schwach schluffig, schwach humos
2,20
GESCHIEBELEHM
10,0 10,0
SAND, schluffig, schwach tonig, schwach kiesig,
GESCHIEBELEHM GESCHIEBELEHM GESCHIEBELEHM
Schichtenwasser von 4,5 m bis 4,7 m
SAND, schluffig, schwach tonig, schwach kiesig SAND, schluffig, schwach tonig, schwach kiesig SAND, schluffig, schwach tonig, schwach kiesig
9,0 8,98 4,50 9,0
8,48 5,00 8,53 5,00
8,0 8,34 5,00 Kein Wasser 8,0
Kein Wasser 8,18 5,00
angetroffen Kein Wasser
angetroffen
angetroffen
H:\3412_Geotechnik\2014\2141933_Wedel B-Plan, Holmer Str\Anlagen\2141933_AL02_2.GGF

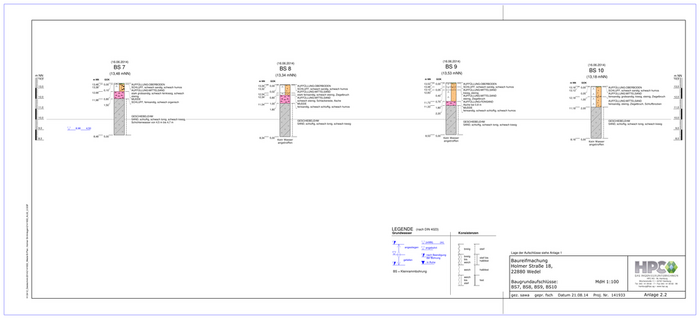

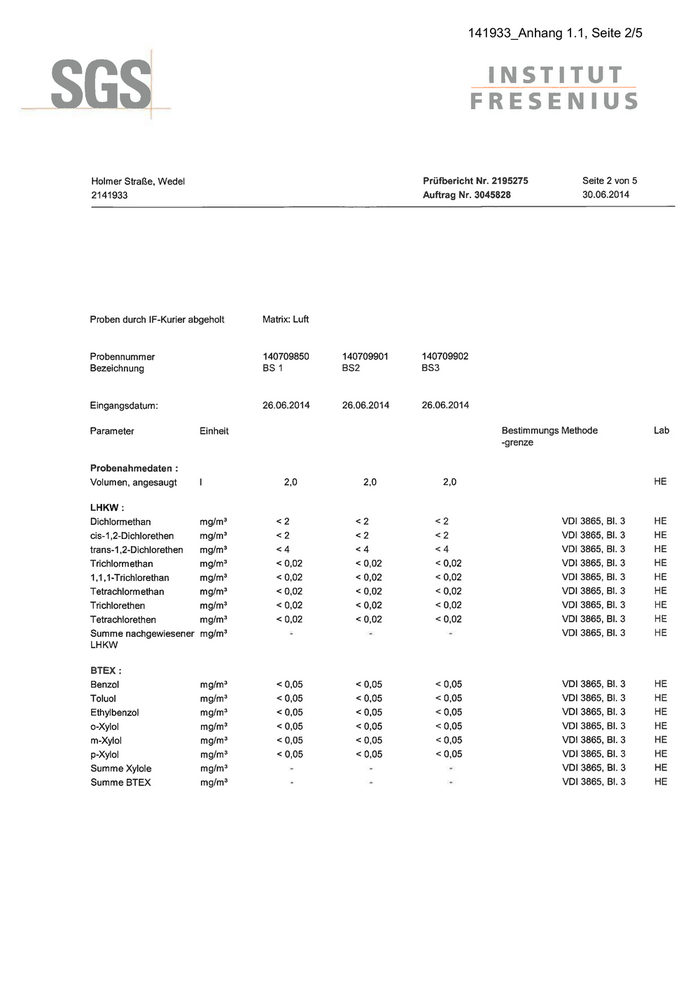

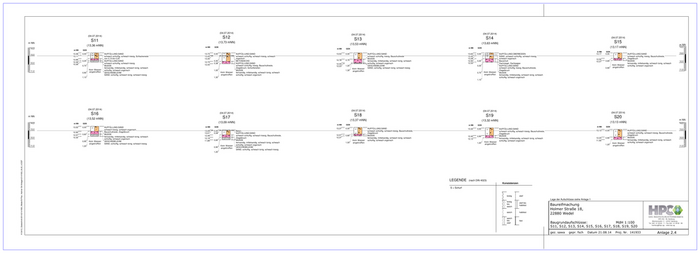

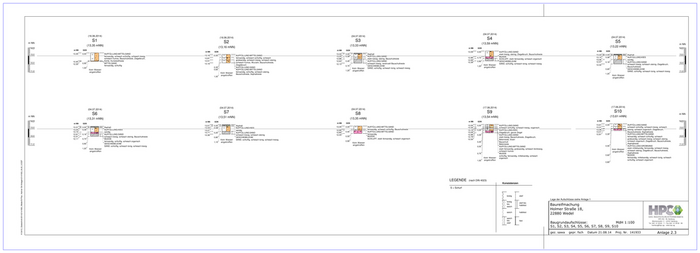

LEGENDE (nach DIN 4023)
