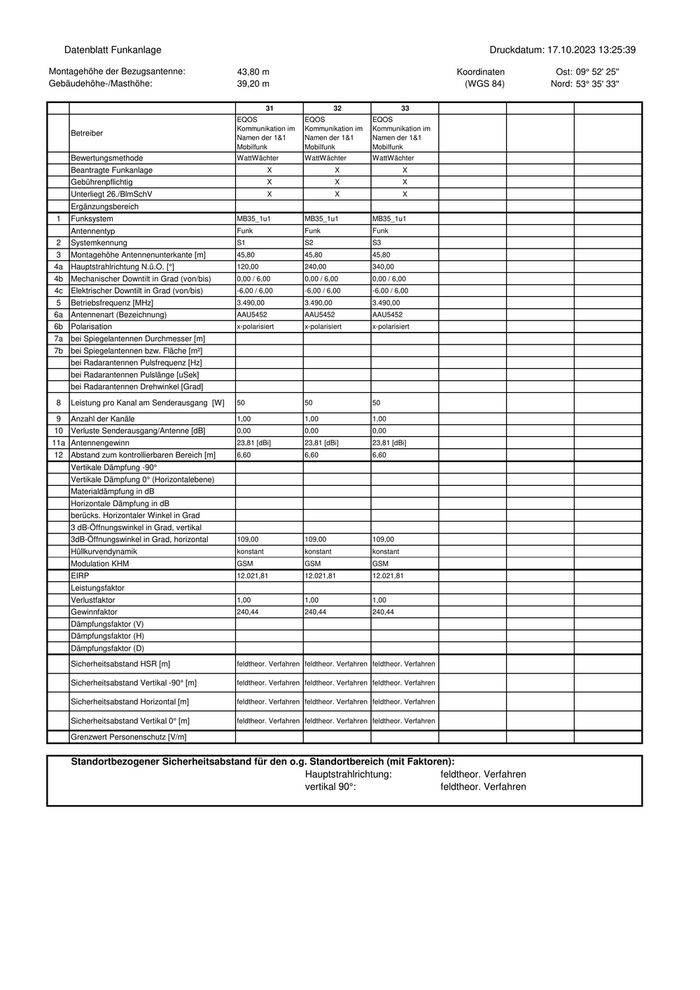

Datenblatt Funkanlage Druckdatum: 17.10.2023 13:25:39
Montagehöhe der Bezugsantenne: 43,80 m Koordinaten Ost: 09° 52' 25''
Gebäudehöhe-/Masthöhe: 39,20 m (WGS 84) Nord: 53° 35' 33''
31 32 33
EQOS EQOS EQOS
Kommunikation im Kommunikation im Kommunikation im
Betreiber
Namen der 1&1 Namen der 1&1 Namen der 1&1
Mobilfunk Mobilfunk Mobilfunk
Bewertungsmethode WattWächter WattWächter WattWächter
Beantragte Funkanlage X X X
Gebührenpflichtig X X X
Unterliegt 26./BlmSchV X X X
Ergänzungsbereich
1 Funksystem MB35_1u1 MB35_1u1 MB35_1u1
Antennentyp Funk Funk Funk
2 Systemkennung S1 S2 S3
3 Montagehöhe Antennenunterkante [m] 45,80 45,80 45,80
4a Hauptstrahlrichtung N.ü.O. [°] 120,00 240,00 340,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 6,00 0,00 / 6,00 0,00 / 6,00
4c Elektrischer Downtilt in Grad (von/bis) -6,00 / 6,00 -6,00 / 6,00 -6,00 / 6,00
5 Betriebsfrequenz [MHz] 3.490,00 3.490,00 3.490,00
6a Antennenart (Bezeichnung) AAU5452 AAU5452 AAU5452
6b Polarisation x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 50 50 50
9 Anzahl der Kanäle 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,00 0,00 0,00
11a Antennengewinn 23,81 [dBi] 23,81 [dBi] 23,81 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 6,60 6,60 6,60
Vertikale Dämpfung -90°
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal
3dB-Öffnungswinkel in Grad, horizontal 109,00 109,00 109,00
Hüllkurvendynamik konstant konstant konstant
Modulation KHM GSM GSM GSM
EIRP 12.021,81 12.021,81 12.021,81
Leistungsfaktor
Verlustfaktor 1,00 1,00 1,00
Gewinnfaktor 240,44 240,44 240,44
Dämpfungsfaktor (V)
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Grenzwert Personenschutz [V/m]
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: feldtheor. Verfahren
vertikal 90°: feldtheor. Verfahren
