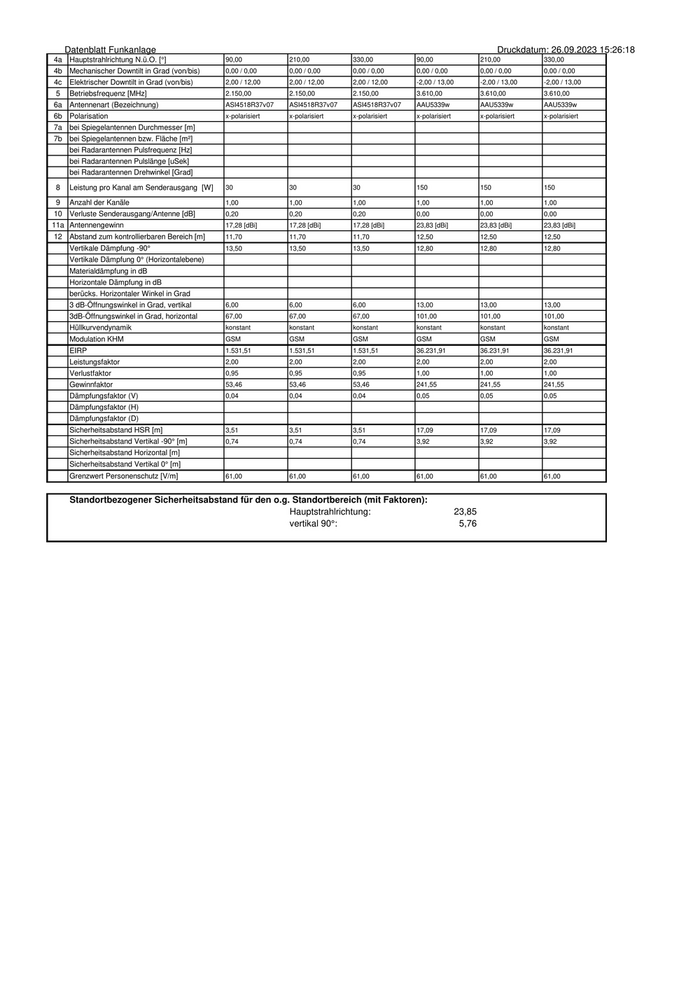

Datenblatt Funkanlage Druckdatum: 26.09.2023 15:26:18
4a Hauptstrahlrichtung N.ü.O. [°] 90,00 210,00 330,00 90,00 210,00 330,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 -2,00 / 13,00 -2,00 / 13,00 -2,00 / 13,00
5 Betriebsfrequenz [MHz] 2.150,00 2.150,00 2.150,00 3.610,00 3.610,00 3.610,00
6a Antennenart (Bezeichnung) ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 AAU5339w AAU5339w AAU5339w
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 30 30 30 150 150 150
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,00 0,00 0,00
11a Antennengewinn 17,28 [dBi] 17,28 [dBi] 17,28 [dBi] 23,83 [dBi] 23,83 [dBi] 23,83 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 11,70 11,70 11,70 12,50 12,50 12,50
Vertikale Dämpfung -90° 13,50 13,50 13,50 12,80 12,80 12,80
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 6,00 6,00 6,00 13,00 13,00 13,00
3dB-Öffnungswinkel in Grad, horizontal 67,00 67,00 67,00 101,00 101,00 101,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 1.531,51 1.531,51 1.531,51 36.231,91 36.231,91 36.231,91
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,95 0,95 0,95 1,00 1,00 1,00
Gewinnfaktor 53,46 53,46 53,46 241,55 241,55 241,55
Dämpfungsfaktor (V) 0,04 0,04 0,04 0,05 0,05 0,05
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 3,51 3,51 3,51 17,09 17,09 17,09
Sicherheitsabstand Vertikal -90° [m] 0,74 0,74 0,74 3,92 3,92 3,92
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 23,85
vertikal 90°: 5,76
