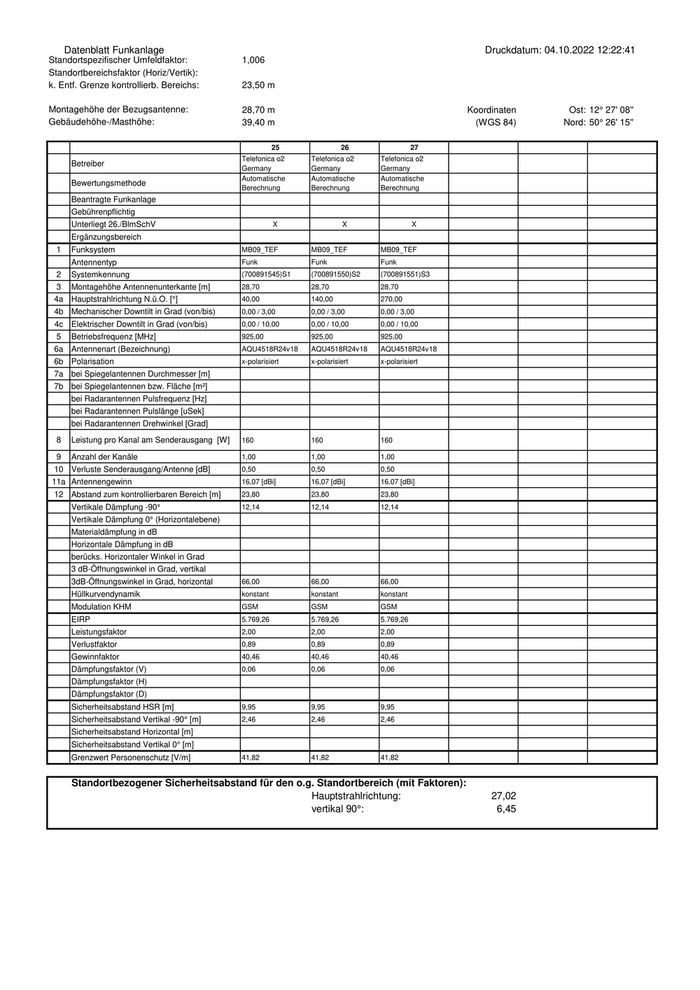

Datenblatt Funkanlage Druckdatum: 04.10.2022 12:22:41
Standortspezifischer Umfeldfaktor: 1,006
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 23,50 m
Montagehöhe der Bezugsantenne: 28,70 m Koordinaten Ost: 12° 27' 08''
Gebäudehöhe-/Masthöhe: 39,40 m (WGS 84) Nord: 50° 26' 15''
25 26 27
Telefonica o2 Telefonica o2 Telefonica o2
Betreiber
Germany Germany Germany
Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung
Beantragte Funkanlage
Gebührenpflichtig
Unterliegt 26./BlmSchV X X X
Ergänzungsbereich
1 Funksystem MB09_TEF MB09_TEF MB09_TEF
Antennentyp Funk Funk Funk
2 Systemkennung (700891545)S1 (700891550)S2 (700891551)S3
3 Montagehöhe Antennenunterkante [m] 28,70 28,70 28,70
4a Hauptstrahlrichtung N.ü.O. [°] 40,00 140,00 270,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 3,00 0,00 / 3,00 0,00 / 3,00
4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 10,00 0,00 / 10,00 0,00 / 10,00
5 Betriebsfrequenz [MHz] 925,00 925,00 925,00
6a Antennenart (Bezeichnung) AQU4518R24v18 AQU4518R24v18 AQU4518R24v18
6b Polarisation x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 160 160 160
9 Anzahl der Kanäle 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50
11a Antennengewinn 16,07 [dBi] 16,07 [dBi] 16,07 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 23,80 23,80 23,80
Vertikale Dämpfung -90° 12,14 12,14 12,14
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal
3dB-Öffnungswinkel in Grad, horizontal 66,00 66,00 66,00
Hüllkurvendynamik konstant konstant konstant
Modulation KHM GSM GSM GSM
EIRP 5.769,26 5.769,26 5.769,26
Leistungsfaktor 2,00 2,00 2,00
Verlustfaktor 0,89 0,89 0,89
Gewinnfaktor 40,46 40,46 40,46
Dämpfungsfaktor (V) 0,06 0,06 0,06
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 9,95 9,95 9,95
Sicherheitsabstand Vertikal -90° [m] 2,46 2,46 2,46
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 41,82 41,82 41,82
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 27,02
vertikal 90°: 6,45
