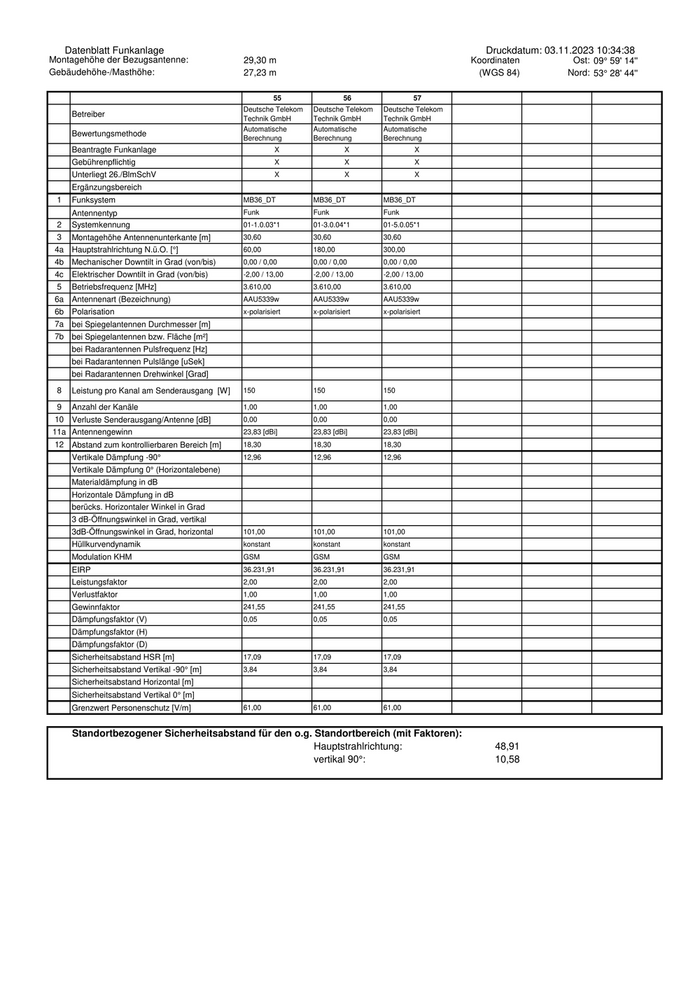

Datenblatt Funkanlage Druckdatum: 03.11.2023 10:34:38
Montagehöhe der Bezugsantenne: 29,30 m Koordinaten Ost: 09° 59' 14''
Gebäudehöhe-/Masthöhe: 27,23 m (WGS 84) Nord: 53° 28' 44''
55 56 57
Deutsche Telekom Deutsche Telekom Deutsche Telekom
Betreiber
Technik GmbH Technik GmbH Technik GmbH
Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X
Gebührenpflichtig X X X
Unterliegt 26./BlmSchV X X X
Ergänzungsbereich
1 Funksystem MB36_DT MB36_DT MB36_DT
Antennentyp Funk Funk Funk
2 Systemkennung 01-1.0.03*1 01-3.0.04*1 01-5.0.05*1
3 Montagehöhe Antennenunterkante [m] 30,60 30,60 30,60
4a Hauptstrahlrichtung N.ü.O. [°] 60,00 180,00 300,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) -2,00 / 13,00 -2,00 / 13,00 -2,00 / 13,00
5 Betriebsfrequenz [MHz] 3.610,00 3.610,00 3.610,00
6a Antennenart (Bezeichnung) AAU5339w AAU5339w AAU5339w
6b Polarisation x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 150 150 150
9 Anzahl der Kanäle 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,00 0,00 0,00
11a Antennengewinn 23,83 [dBi] 23,83 [dBi] 23,83 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 18,30 18,30 18,30
Vertikale Dämpfung -90° 12,96 12,96 12,96
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal
3dB-Öffnungswinkel in Grad, horizontal 101,00 101,00 101,00
Hüllkurvendynamik konstant konstant konstant
Modulation KHM GSM GSM GSM
EIRP 36.231,91 36.231,91 36.231,91
Leistungsfaktor 2,00 2,00 2,00
Verlustfaktor 1,00 1,00 1,00
Gewinnfaktor 241,55 241,55 241,55
Dämpfungsfaktor (V) 0,05 0,05 0,05
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 17,09 17,09 17,09
Sicherheitsabstand Vertikal -90° [m] 3,84 3,84 3,84
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 48,91
vertikal 90°: 10,58
