49012986-0-20231120datenblatt
Dieses Dokument ist Teil der Anfrage „Standortbescheinigungen 49012986, 141429, 140650, 141599“

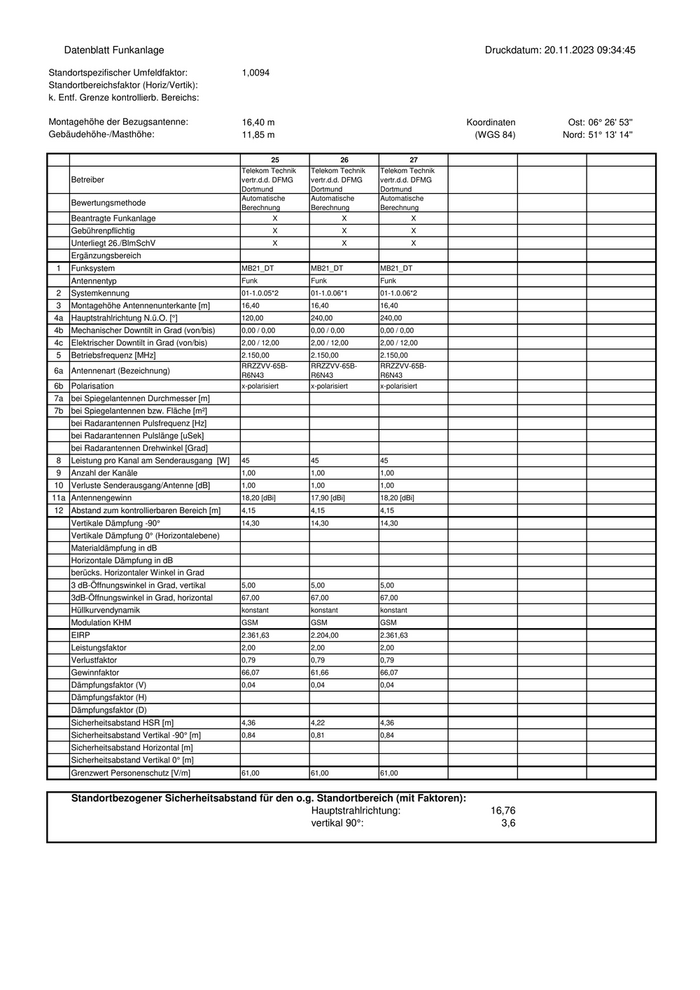

Datenblatt Funkanlage Druckdatum: 20.11.2023 09:34:45
Standortspezifischer Umfeldfaktor: 1,0094
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs:
Montagehöhe der Bezugsantenne: 16,40 m Koordinaten Ost: 06° 26' 53''
Gebäudehöhe-/Masthöhe: 11,85 m (WGS 84) Nord: 51° 13' 14''
25 26 27
Telekom Technik Telekom Technik Telekom Technik
Betreiber vertr.d.d. DFMG vertr.d.d. DFMG vertr.d.d. DFMG
Dortmund Dortmund Dortmund
Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X
Gebührenpflichtig X X X
Unterliegt 26./BlmSchV X X X
Ergänzungsbereich
1 Funksystem MB21_DT MB21_DT MB21_DT
Antennentyp Funk Funk Funk
2 Systemkennung 01-1.0.05*2 01-1.0.06*1 01-1.0.06*2
3 Montagehöhe Antennenunterkante [m] 16,40 16,40 16,40
4a Hauptstrahlrichtung N.ü.O. [°] 120,00 240,00 240,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz] 2.150,00 2.150,00 2.150,00
RRZZVV-65B- RRZZVV-65B- RRZZVV-65B-
6a Antennenart (Bezeichnung)
R6N43 R6N43 R6N43
6b Polarisation x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 45 45 45
9 Anzahl der Kanäle 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 1,00 1,00 1,00
11a Antennengewinn 18,20 [dBi] 17,90 [dBi] 18,20 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 4,15 4,15 4,15
Vertikale Dämpfung -90° 14,30 14,30 14,30
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 5,00 5,00 5,00
3dB-Öffnungswinkel in Grad, horizontal 67,00 67,00 67,00
Hüllkurvendynamik konstant konstant konstant
Modulation KHM GSM GSM GSM
EIRP 2.361,63 2.204,00 2.361,63
Leistungsfaktor 2,00 2,00 2,00
Verlustfaktor 0,79 0,79 0,79
Gewinnfaktor 66,07 61,66 66,07
Dämpfungsfaktor (V) 0,04 0,04 0,04
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 4,36 4,22 4,36
Sicherheitsabstand Vertikal -90° [m] 0,84 0,81 0,84
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 16,76
vertikal 90°: 3,6
