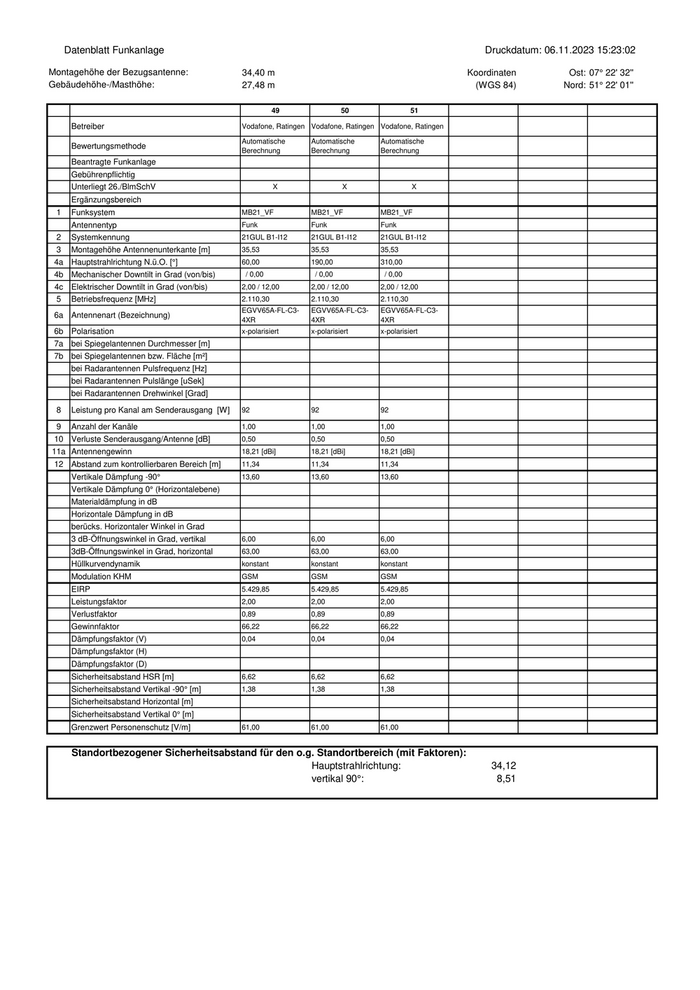

Datenblatt Funkanlage Druckdatum: 06.11.2023 15:23:02
Montagehöhe der Bezugsantenne: 34,40 m Koordinaten Ost: 07° 22' 32''
Gebäudehöhe-/Masthöhe: 27,48 m (WGS 84) Nord: 51° 22' 01''
49 50 51
Betreiber Vodafone, Ratingen Vodafone, Ratingen Vodafone, Ratingen
Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung
Beantragte Funkanlage
Gebührenpflichtig
Unterliegt 26./BlmSchV X X X
Ergänzungsbereich
1 Funksystem MB21_VF MB21_VF MB21_VF
Antennentyp Funk Funk Funk
2 Systemkennung 21GUL B1-I12 21GUL B1-I12 21GUL B1-I12
3 Montagehöhe Antennenunterkante [m] 35,53 35,53 35,53
4a Hauptstrahlrichtung N.ü.O. [°] 60,00 190,00 310,00
4b Mechanischer Downtilt in Grad (von/bis) / 0,00 / 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz] 2.110,30 2.110,30 2.110,30
EGVV65A-FL-C3- EGVV65A-FL-C3- EGVV65A-FL-C3-
6a Antennenart (Bezeichnung)
4XR 4XR 4XR
6b Polarisation x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 92 92 92
9 Anzahl der Kanäle 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50
11a Antennengewinn 18,21 [dBi] 18,21 [dBi] 18,21 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 11,34 11,34 11,34
Vertikale Dämpfung -90° 13,60 13,60 13,60
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 6,00 6,00 6,00
3dB-Öffnungswinkel in Grad, horizontal 63,00 63,00 63,00
Hüllkurvendynamik konstant konstant konstant
Modulation KHM GSM GSM GSM
EIRP 5.429,85 5.429,85 5.429,85
Leistungsfaktor 2,00 2,00 2,00
Verlustfaktor 0,89 0,89 0,89
Gewinnfaktor 66,22 66,22 66,22
Dämpfungsfaktor (V) 0,04 0,04 0,04
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 6,62 6,62 6,62
Sicherheitsabstand Vertikal -90° [m] 1,38 1,38 1,38
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 34,12
vertikal 90°: 8,51
