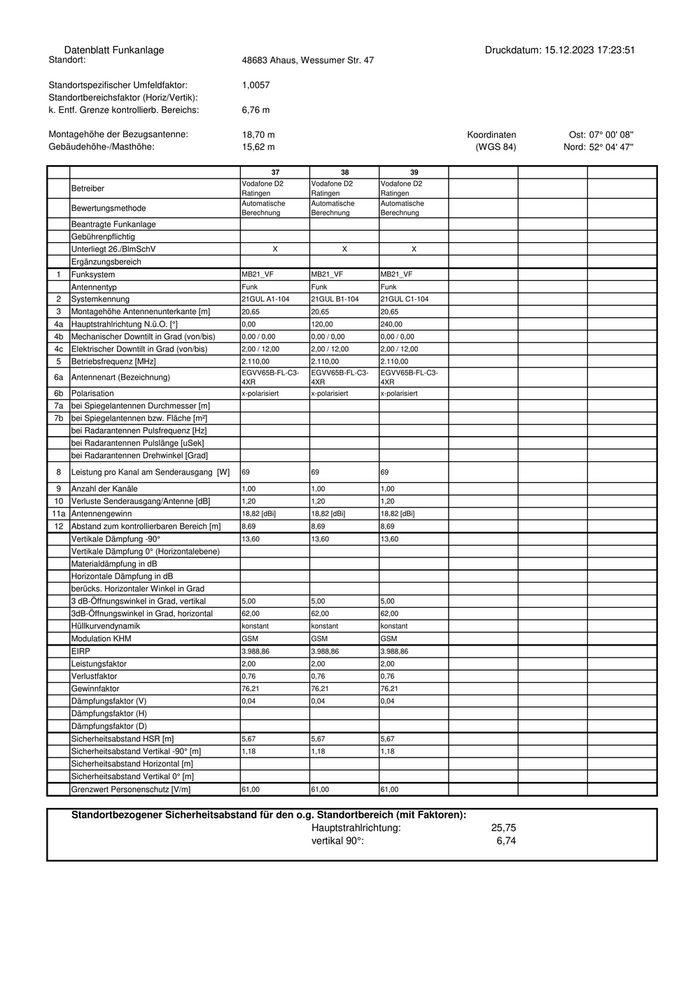

Datenblatt Funkanlage Druckdatum: 15.12.2023 17:23:51
Standort: 48683 Ahaus, Wessumer Str. 47
Standortspezifischer Umfeldfaktor: 1,0057
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,76 m
Montagehöhe der Bezugsantenne: 18,70 m Koordinaten Ost: 07° 00' 08''
Gebäudehöhe-/Masthöhe: 15,62 m (WGS 84) Nord: 52° 04' 47''
37 38 39
Vodafone D2 Vodafone D2 Vodafone D2
Betreiber
Ratingen Ratingen Ratingen
Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung
Beantragte Funkanlage
Gebührenpflichtig
Unterliegt 26./BlmSchV X X X
Ergänzungsbereich
1 Funksystem MB21_VF MB21_VF MB21_VF
Antennentyp Funk Funk Funk
2 Systemkennung 21GUL A1-104 21GUL B1-104 21GUL C1-104
3 Montagehöhe Antennenunterkante [m] 20,65 20,65 20,65
4a Hauptstrahlrichtung N.ü.O. [°] 0,00 120,00 240,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz] 2.110,00 2.110,00 2.110,00
EGVV65B-FL-C3- EGVV65B-FL-C3- EGVV65B-FL-C3-
6a Antennenart (Bezeichnung)
4XR 4XR 4XR
6b Polarisation x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 69 69 69
9 Anzahl der Kanäle 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 1,20 1,20 1,20
11a Antennengewinn 18,82 [dBi] 18,82 [dBi] 18,82 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 8,69 8,69 8,69
Vertikale Dämpfung -90° 13,60 13,60 13,60
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 5,00 5,00 5,00
3dB-Öffnungswinkel in Grad, horizontal 62,00 62,00 62,00
Hüllkurvendynamik konstant konstant konstant
Modulation KHM GSM GSM GSM
EIRP 3.988,86 3.988,86 3.988,86
Leistungsfaktor 2,00 2,00 2,00
Verlustfaktor 0,76 0,76 0,76
Gewinnfaktor 76,21 76,21 76,21
Dämpfungsfaktor (V) 0,04 0,04 0,04
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 5,67 5,67 5,67
Sicherheitsabstand Vertikal -90° [m] 1,18 1,18 1,18
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 25,75
vertikal 90°: 6,74
