GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
JEC20CT021
350 JEC20CT022
JEC20CT023
JEC20CT024
JEC20CT025
300
250
Temperatur in °C
200
150
100
50
0
01.04.01 12:00 02.04.01 00:00 02.04.01 12:00 03.04.01 00:00

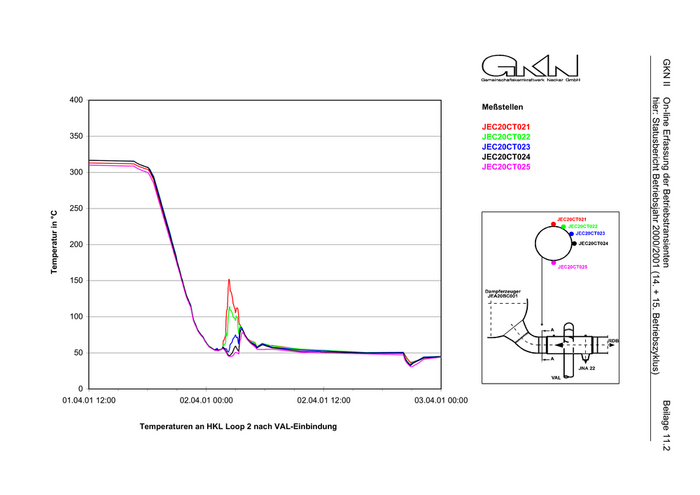

Beilage 11.2
Temperaturen an HKL Loop 2 nach VAL-Einbindung
GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
JEC20CT021
350 JEC20CT022
JEC20CT023
JEC20CT024
JEC20CT025
300
250
Temperatur in °C
200
150
100
50
0
06.04.01 12:00 07.04.01 00:00 07.04.01 12:00 08.04.01 00:00 08.04.01 12:00

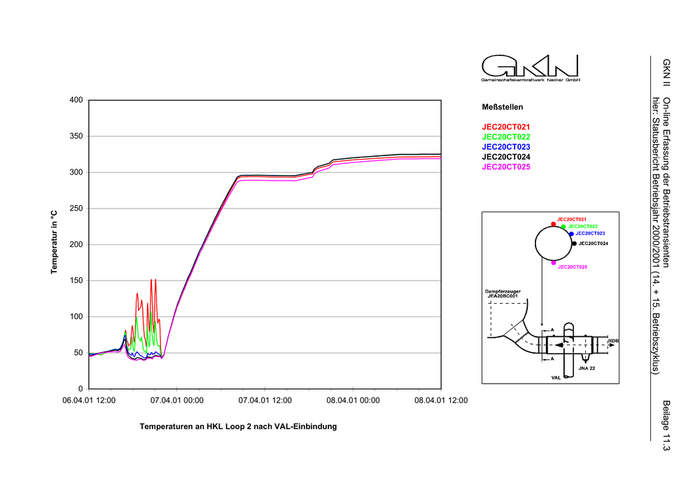

Beilage 11.3
Temperaturen an HKL Loop 2 nach VAL-Einbindung
GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
JEC20CT021
350 JEC20CT022
JEC20CT023
JEC20CT024
JEC20CT025
300
250
Temperatur in °C
200
150
100
50
0
21.10.01 06:00 21.10.01 18:00 22.10.01 06:00 22.10.01 18:00

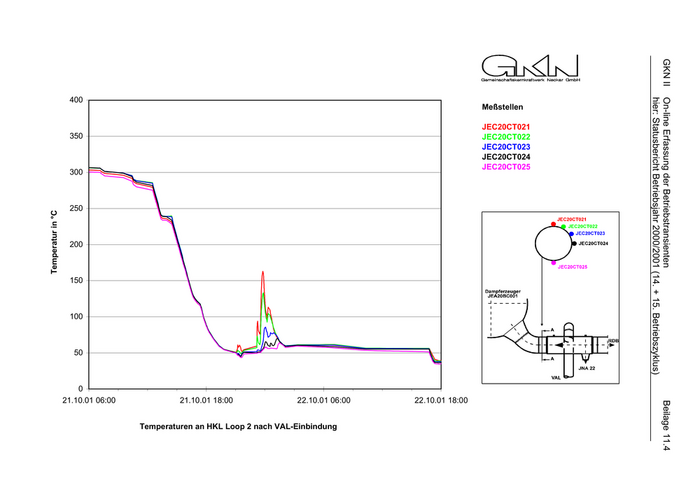

Beilage 11.4
Temperaturen an HKL Loop 2 nach VAL-Einbindung

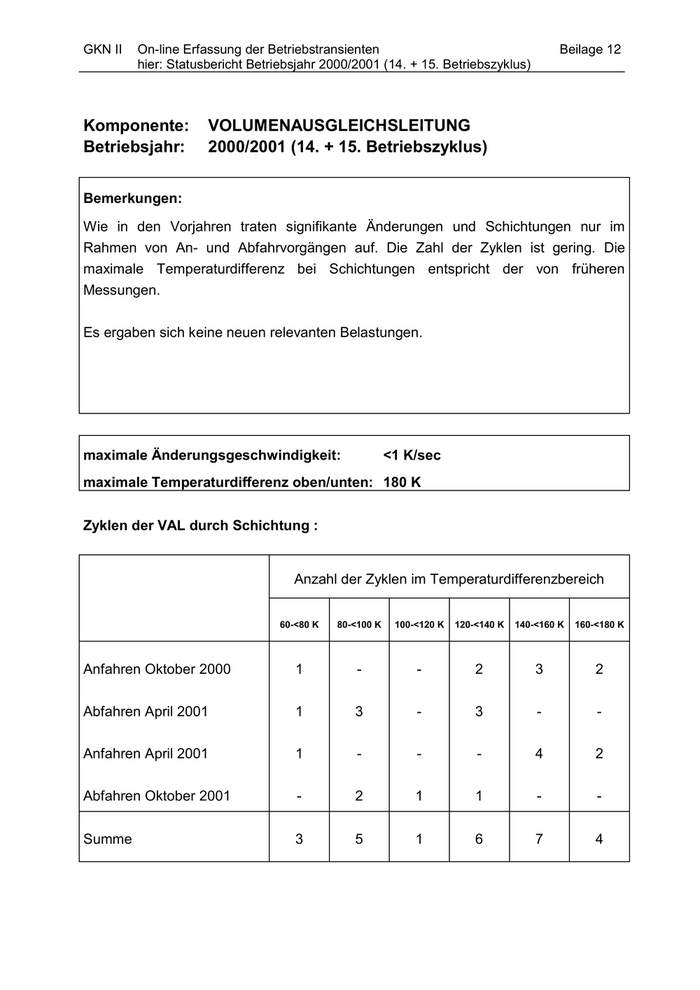

GKN II On-line Erfassung der Betriebstransienten Beilage 12
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
Komponente: VOLUMENAUSGLEICHSLEITUNG
Betriebsjahr: 2000/2001 (14. + 15. Betriebszyklus)
Bemerkungen:
Wie in den Vorjahren traten signifikante Änderungen und Schichtungen nur im
Rahmen von An- und Abfahrvorgängen auf. Die Zahl der Zyklen ist gering. Die
maximale Temperaturdifferenz bei Schichtungen entspricht der von früheren
Messungen.
Es ergaben sich keine neuen relevanten Belastungen.
maximale Änderungsgeschwindigkeit: <1 K/sec
maximale Temperaturdifferenz oben/unten: 180 K
Zyklen der VAL durch Schichtung :
Anzahl der Zyklen im Temperaturdifferenzbereich
60-<80 K 80-<100 K 100-<120 K 120-<140 K 140-<160 K 160-<180 K
Anfahren Oktober 2000 1 - - 2 3 2
Abfahren April 2001 1 3 - 3 - -
Anfahren April 2001 1 - - - 4 2
Abfahren Oktober 2001 - 2 1 1 - -
Summe 3 5 1 6 7 4
GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
JEF10CT111
350 JEF10CT112
JEF10CT113
JEF10CT114
JEF10CT115
300
JEF10CT116
JEF10CT117
250
Temperatur in °C
200
150
100
50
0
25.10.00 06.12.00 17.01.01 28.02.01 11.04.01 23.05.01 04.07.01 15.08.01 26.09.01 07.11.01
Beilage 13
Temperaturen an Volumenausgleichsleitung Mitte
GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
JEF10CT111
350 JEF10CT112
JEF10CT113
JEF10CT114
JEF10CT115
300
JEF10CT116
JEF10CT117
250
Temperatur in °C
200
150
100
50
0
04.11.00 12:00 05.11.00 00:00 05.11.00 12:00 06.11.00 00:00 06.11.00 12:00

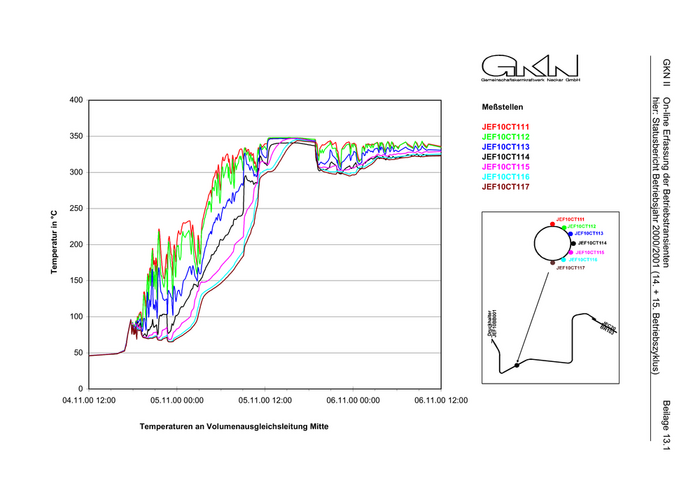

Beilage 13.1
Temperaturen an Volumenausgleichsleitung Mitte
GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
JEF10CT111
350 JEF10CT112
JEF10CT113
JEF10CT114
JEF10CT115
300
JEF10CT116
JEF10CT117
250
Temperatur in °C
200
150
100
50
0
01.04.01 12:00 02.04.01 00:00 02.04.01 12:00 03.04.01 00:00

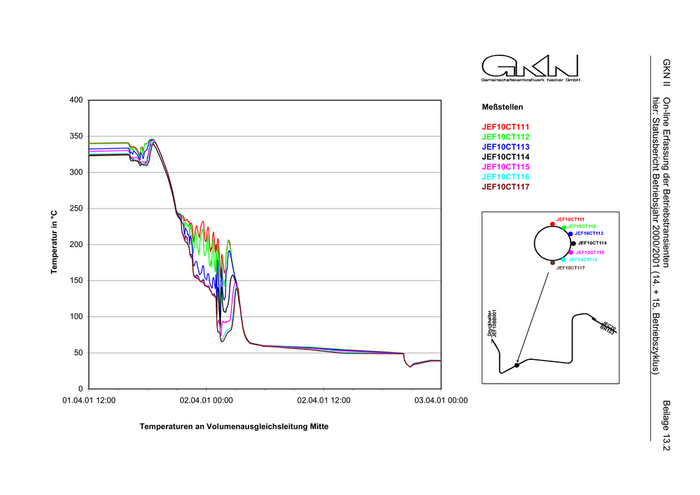

Beilage 13.2
Temperaturen an Volumenausgleichsleitung Mitte
GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
JEF10CT111
350 JEF10CT112
JEF10CT113
JEF10CT114
JEF10CT115
300
JEF10CT116
JEF10CT117
250
Temperatur in °C
200
150
100
50
0
06.04.01 12:00 07.04.01 00:00 07.04.01 12:00 08.04.01 00:00 08.04.01 12:00

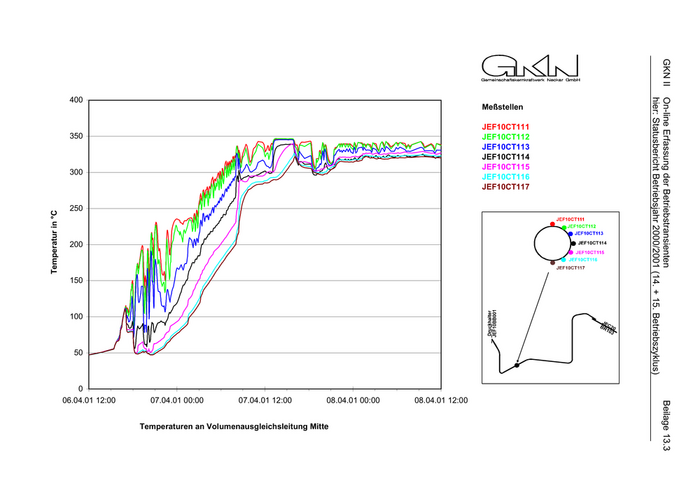

Beilage 13.3
Temperaturen an Volumenausgleichsleitung Mitte
GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
JEF10CT111
350 JEF10CT112
JEF10CT113
JEF10CT114
JEF10CT115
300
JEF10CT116
JEF10CT117
250
Temperatur in °C
200
150
100
50
0
21.10.01 06:00 21.10.01 18:00 22.10.01 06:00 22.10.01 18:00
Beilage 13.4
Temperaturen an Volumenausgleichsleitung Mitte

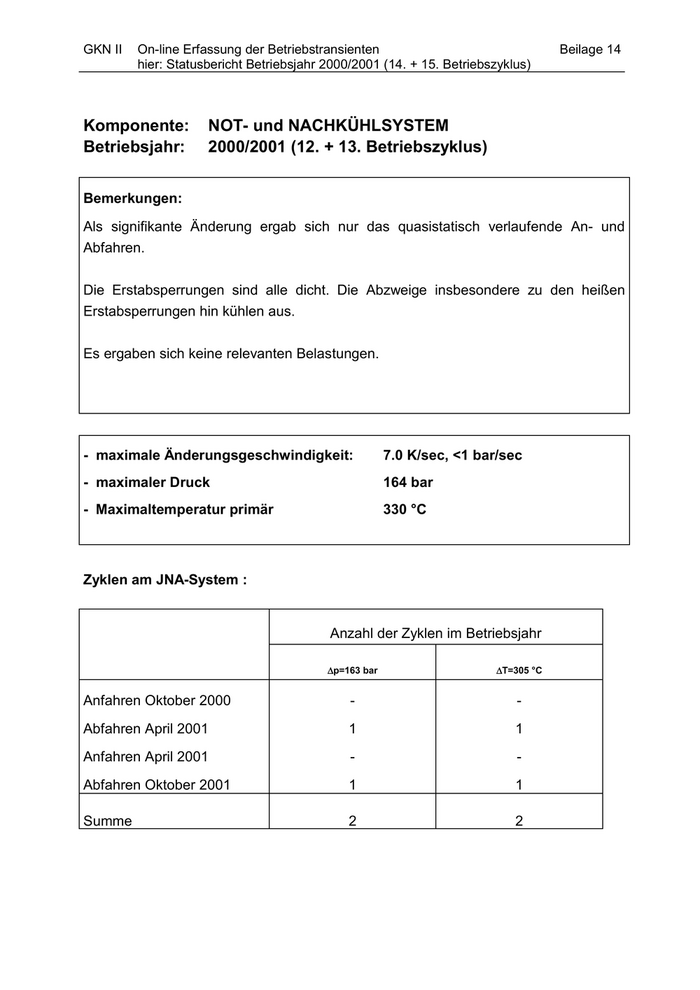

GKN II On-line Erfassung der Betriebstransienten Beilage 14
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
Komponente: NOT- und NACHKÜHLSYSTEM
Betriebsjahr: 2000/2001 (12. + 13. Betriebszyklus)
Bemerkungen:
Als signifikante Änderung ergab sich nur das quasistatisch verlaufende An- und
Abfahren.
Die Erstabsperrungen sind alle dicht. Die Abzweige insbesondere zu den heißen
Erstabsperrungen hin kühlen aus.
Es ergaben sich keine relevanten Belastungen.
- maximale Änderungsgeschwindigkeit: 7.0 K/sec, <1 bar/sec
- maximaler Druck 164 bar
- Maximaltemperatur primär 330 °C
Zyklen am JNA-System :
Anzahl der Zyklen im Betriebsjahr
∆p=163 bar ∆T=305 °C
Anfahren Oktober 2000 - -
Abfahren April 2001 1 1
Anfahren April 2001 - -
Abfahren Oktober 2001 1 1
Summe 2 2
