GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JNA32CT011
JNA32CT012
JNA32CT021
JNA32CT022
300
250
Temperatur in °C
200
150
100
50
0
30.10.01 06:00 30.10.01 18:00 31.10.01 06:00 31.10.01 18:00 01.11.01 06:00
Beilage 16.1

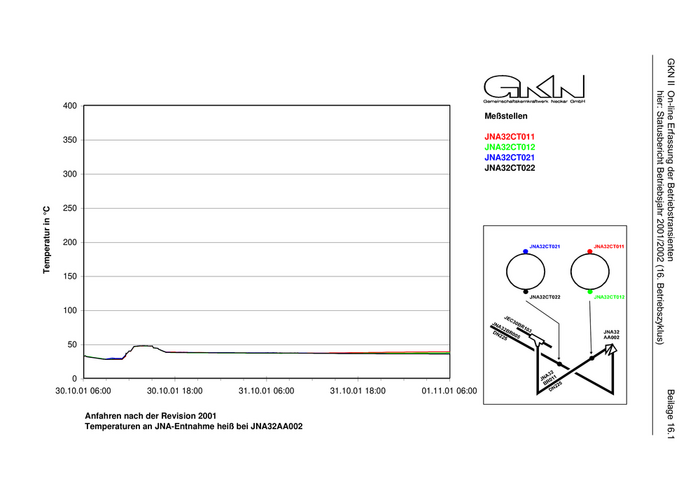

Anfahren nach der Revision 2001
Temperaturen an JNA-Entnahme heiß bei JNA32AA002
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JNA32CT011
JNA32CT012
JNA32CT021
JNA32CT022
300
250
Temperatur in °C
200
150
100
50
0
17.08.02 00:00 17.08.02 12:00 18.08.02 00:00 18.08.02 12:00
Beilage 16.2

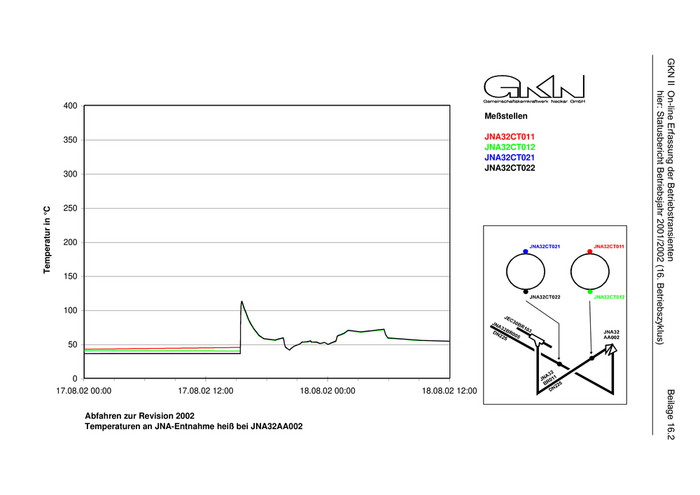

Abfahren zur Revision 2002
Temperaturen an JNA-Entnahme heiß bei JNA32AA002

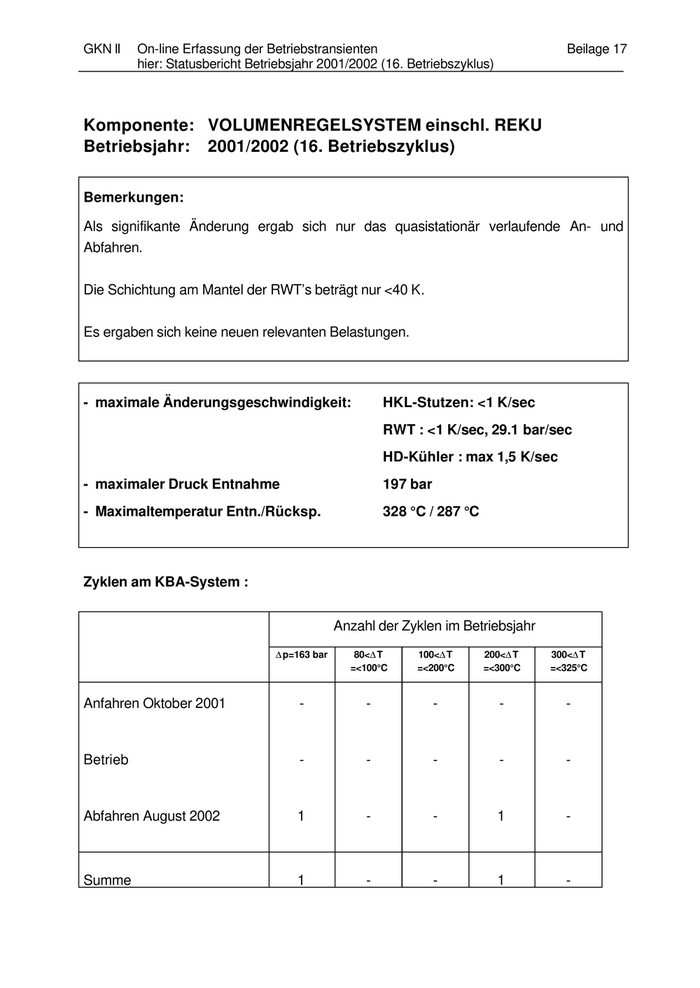

GKN II On-line Erfassung der Betriebstransienten Beilage 17
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
Komponente: VOLUMENREGELSYSTEM einschl. REKU
Betriebsjahr: 2001/2002 (16. Betriebszyklus)
Bemerkungen:
Als signifikante Änderung ergab sich nur das quasistationär verlaufende An- und
Abfahren.
Die Schichtung am Mantel der RWT’s beträgt nur <40 K.
Es ergaben sich keine neuen relevanten Belastungen.
- maximale Änderungsgeschwindigkeit: HKL-Stutzen: <1 K/sec
RWT : <1 K/sec, 29.1 bar/sec
HD-Kühler : max 1,5 K/sec
- maximaler Druck Entnahme 197 bar
- Maximaltemperatur Entn./Rücksp. 328 °C / 287 °C
Zyklen am KBA-System :
Anzahl der Zyklen im Betriebsjahr
∆ p=163 bar 80<∆ T 100<∆ T 200<∆ T 300<∆ T
=<100°C =<200°C =<300°C =<325°C
Anfahren Oktober 2001 - - - - -
Betrieb - - - - -
Abfahren August 2002 1 - - 1 -
Summe 1 - - 1 -
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JYL13CT151
JYL13CT152
300
250
Temperatur in °C
200
150
100
50
0
16.10.01 27.11.01 08.01.02 19.02.02 02.04.02 14.05.02 25.06.02 06.08.02 17.09.02
Beilage 18
Betriebszyklus 2001/2002

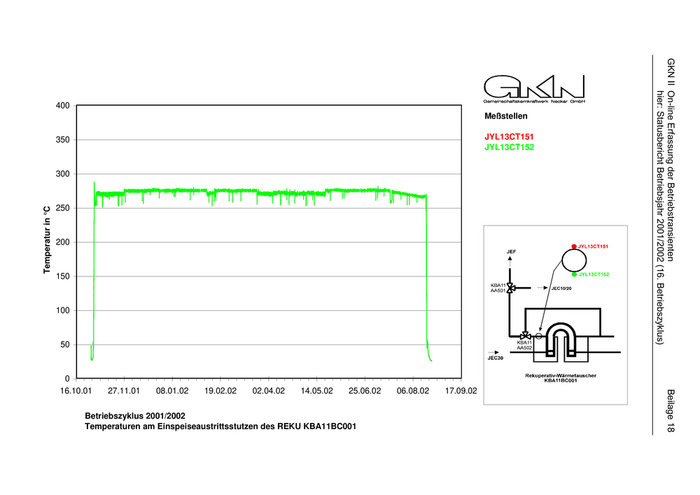

Temperaturen am Einspeiseaustrittsstutzen des REKU KBA11BC001
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JYL11CT091
JYL11CT092
300
250
Temperatur in °C
200
150
100
50
0
16.10.01 27.11.01 08.01.02 19.02.02 02.04.02 14.05.02 25.06.02 06.08.02 17.09.02
Beilage 19
Betriebszyklus 2001/2002
Temperaturen am KBA-Einspeisestutzen an HKL Loop 1
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JYL15CT111
JYL15CT112
JYL15CT121
JYL15CT122
300
250
Temperatur in °C
200
150
100
50
0
16.10.01 27.11.01 08.01.02 19.02.02 02.04.02 14.05.02 25.06.02 06.08.02 17.09.02
Beilage 20
Betriebszyklus 2001/2002

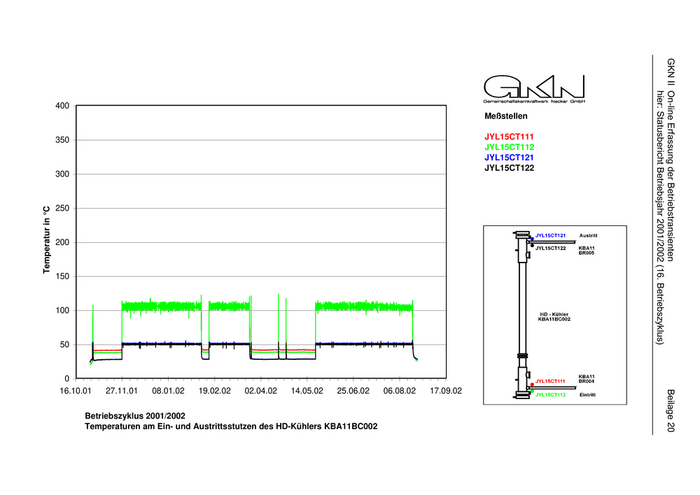

Temperaturen am Ein- und Austrittsstutzen des HD-Kühlers KBA11BC002
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 KBA11CT061
KBA11CT062
KBA11CT063
300
250
Temperatur in °C
200
150
100
50
0
16.10.01 27.11.01 08.01.02 19.02.02 02.04.02 14.05.02 25.06.02 06.08.02 17.09.02
Beilage 21
Betriebszyklus 2001/2002

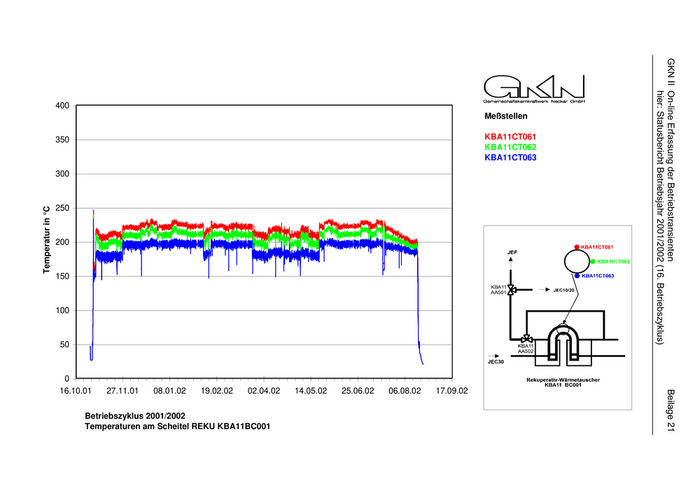

Temperaturen am Scheitel REKU KBA11BC001
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 KBA11CT041
KBA11CT042
300
250
Temperatur in °C
200
150
100
50
0
16.10.01 27.11.01 08.01.02 19.02.02 02.04.02 14.05.02 25.06.02 06.08.02 17.09.02
Beilage 22
Betriebszyklus 2001/2002

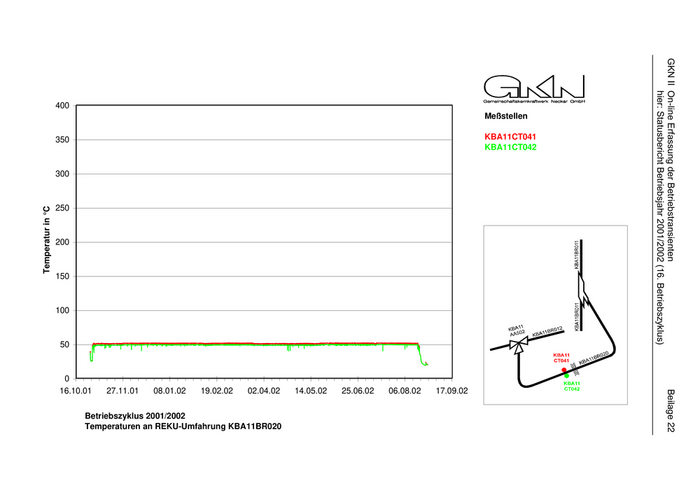

Temperaturen an REKU-Umfahrung KBA11BR020
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 KBA11CT011
KBA11CT012
JDH10CT001
JDH10CT006
300
JDH10CT002
JDH10CT007
250
Temperatur in °C
200
150
100
50
0
16.10.01 27.11.01 08.01.02 19.02.02 02.04.02 14.05.02 25.06.02 06.08.02 17.09.02
Beilage 23
Betriebszyklus 2001/2002

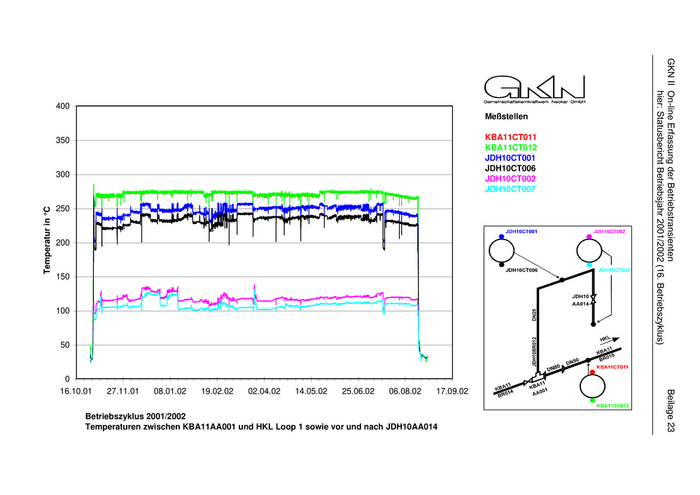

Temperaturen zwischen KBA11AA001 und HKL Loop 1 sowie vor und nach JDH10AA014
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 KBA12CT011
KBA12CT012
JDH30CT001
JDH30CT006
300
JDH30CT002
JDH30CT007
250
Temperatur in °C
200
150
100
50
0
16.10.01 27.11.01 08.01.02 19.02.02 02.04.02 14.05.02 25.06.02 06.08.02 17.09.02
Beilage 24
Betriebszyklus 2001/2002

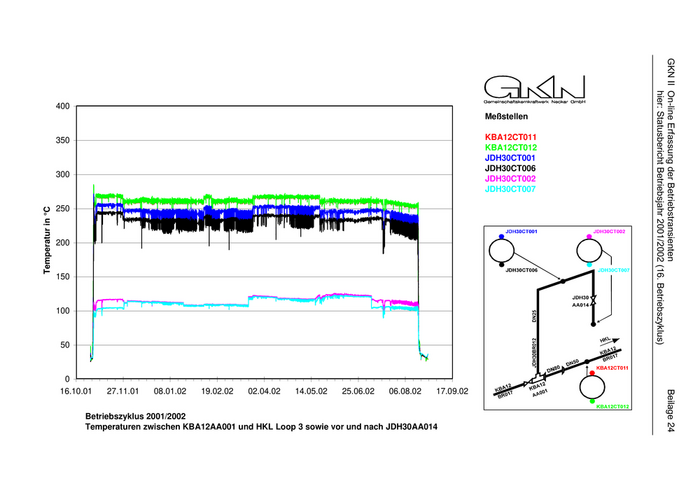

Temperaturen zwischen KBA12AA001 und HKL Loop 3 sowie vor und nach JDH30AA014
