Dieses Dokument ist Teil der Anfrage „Belastungskataloge Kernkraftwerk Neckarwestheim“
Alterungsmanagement
—-EnBU Maschinentechnik Block II
EnBW Kernkraft GmbH Index
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2018/2019

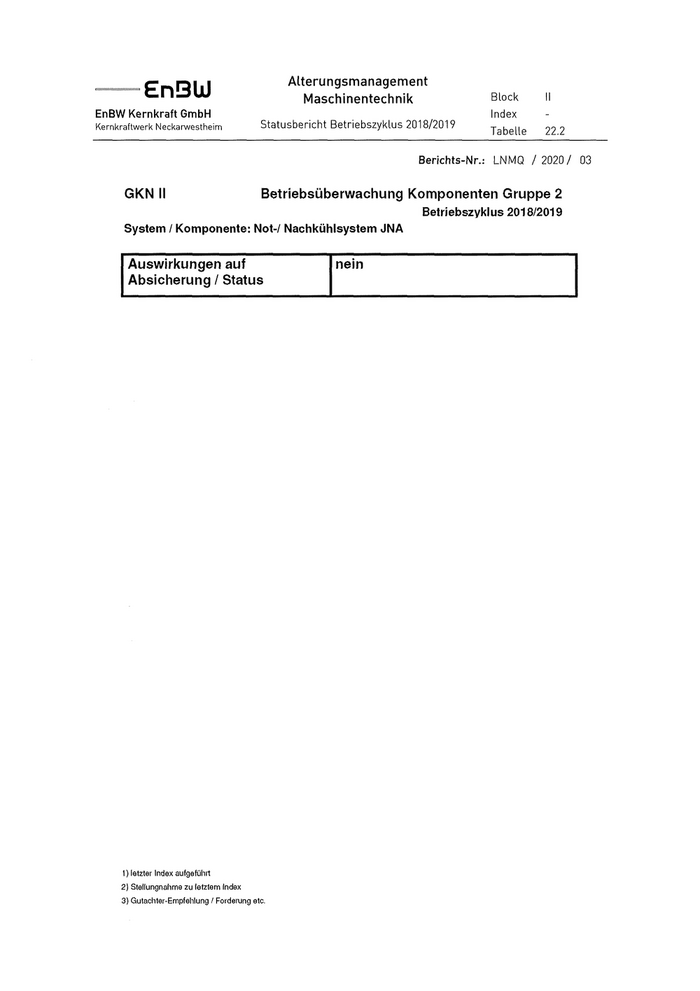

Tabelle 22.2
Berichts-Nr..- LNMQ / 2020/ 03
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2018/2019
System / Komponente: Not-/ Nachkühlsystem JNA
Auswirkungen auf nein
Absicherung / Status
t) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
------ CnBLJ Maschinentechnik Block II
EnBW Kernkraft GmbH Index
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2018/2019

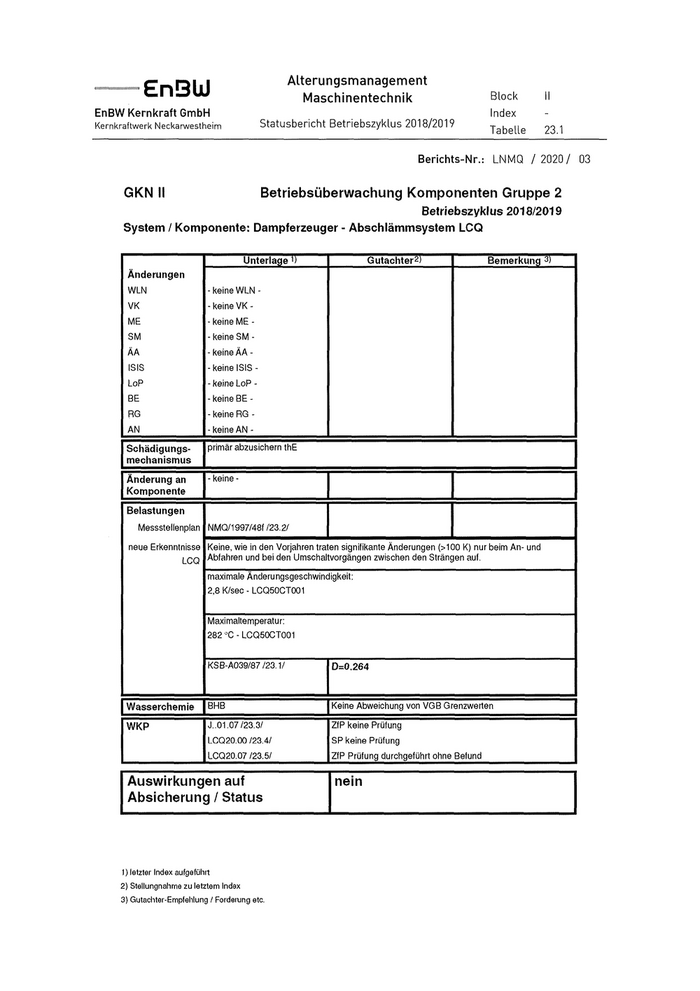

Tabelle 23.1
Berichts-Nr.: LNMQ / 2020/ 03
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2018/2019
System / Komponente: Dampferzeuger - Abschlämmsystem LCQ
Unterlage 0 Gutachter1
2) Bemerkung 3)
Änderungen
WIN - keine WLN -
VK -keine VK-
ME - keine ME -
SM - keine SM -
ÄA - keine ÄA -
ISIS - keine ISIS -
LoP - keine LoP -
BE - keine BE -
RG - keine RG -
AN - keine AN -
Schädigungs primär abzusichern thE
mechanismus
Änderung an - keine -
Komponente
Belastungen
Messstellenplan NMQ/1997/48f /23.2/
neue Erkenntnisse Keine, wie in den Vorjahren traten signifikante Änderungen (>100 K) nur beim An- und
LCQ Abfahren und bei den Umschaltvorgängen zwischen den Strängen auf.
maximale Änderungsgeschwindigkeit:
2,8 K/sec - LCQ50CT001
Maximaltemperatur:
282 °C - LCQ50CT001
KSB-A039/87 /23.1/ D=0.264
Wasserchemie BHB Keine Abweichung von VGB Grenzwerten
WKP J..01.07 /23.3/ ZfP keine Prüfung
LCQ20.00 /23.4/ SP keine Prüfung
LCQ20.07 /23.5/ ZfP Prüfung durchgeführt ohne Befund
Auswirkungen auf nein
Absicherung / Status
1) letzter Index aufgefühlt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
EnBLU Maschinentechnik Block II
EnBW Kernkraft GmbH Index
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyktus 2018/2019

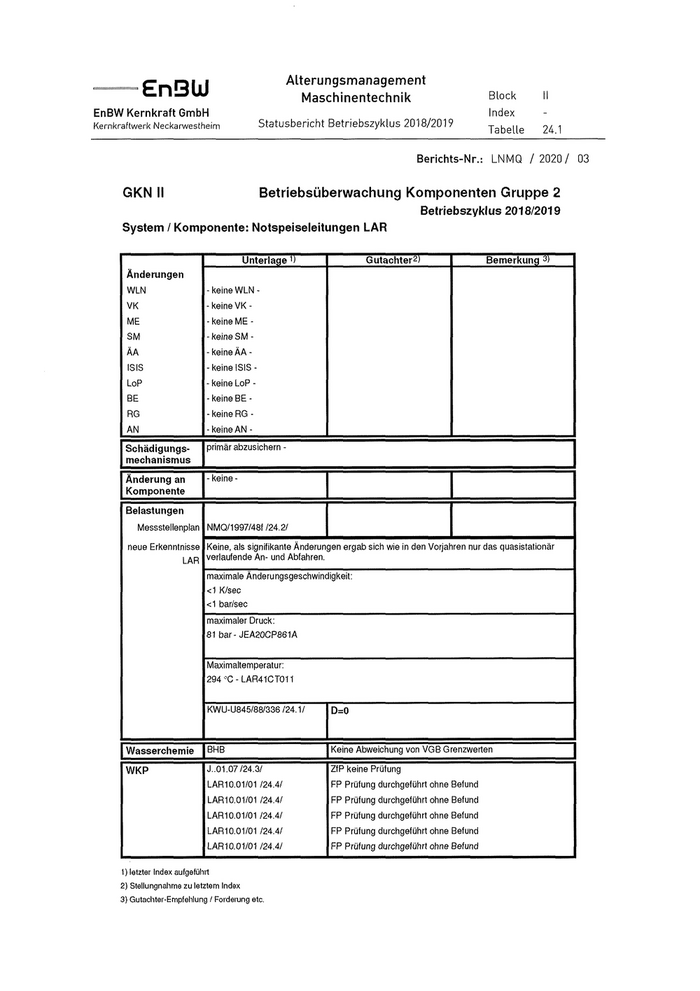

Tabelle 24.1
Berichts-Nr.: LNMQ / 2020 / 03
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2018/2019
System / Komponente: Notspeiseleitungen LAR
Unterlage1) Gutachter2) Bemerkung 3)
Änderungen
WIN - keine WLN -
VK - keine VK -
ME - keine ME -
SM - keine SM -
ÄA - keine ÄA -
ISIS - keine ISIS -
LoP - keine LoP -
BE - keine BE -
RG - keine RG -
AN - keine AN -
Schädigungs primär abzusichern -
mechanismus
Änderung an - keine -
Komponente
Belastungen
Messstellenplan NMQ/1997/481/24.2/
neue Erkenntnisse Keine, als signifikante Änderungen ergab sich wie in den Vorjahren nur das quasistationär
LAR verlaufende An- und Abfahren.
maximale Änderungsgeschwindigkeit:
<1 K/sec
<1 bar/sec
maximaler Druck:
81 bar - JEA20CP861A
Maximaltemperatur:
294 "C - LAR41CT011
KWU-U845/88/336 /24.1/ D=0
Wasserchemie BHB Keine Abweichung von VGB Grenzwerten
WKP J..01.07/24.3/ ZIP keine Prüfung
LAR10.01/01 /24.4/ PP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
EnQU Maschinentechnik Block II
EnBW Kernkraft GmbH Index
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2018/2019

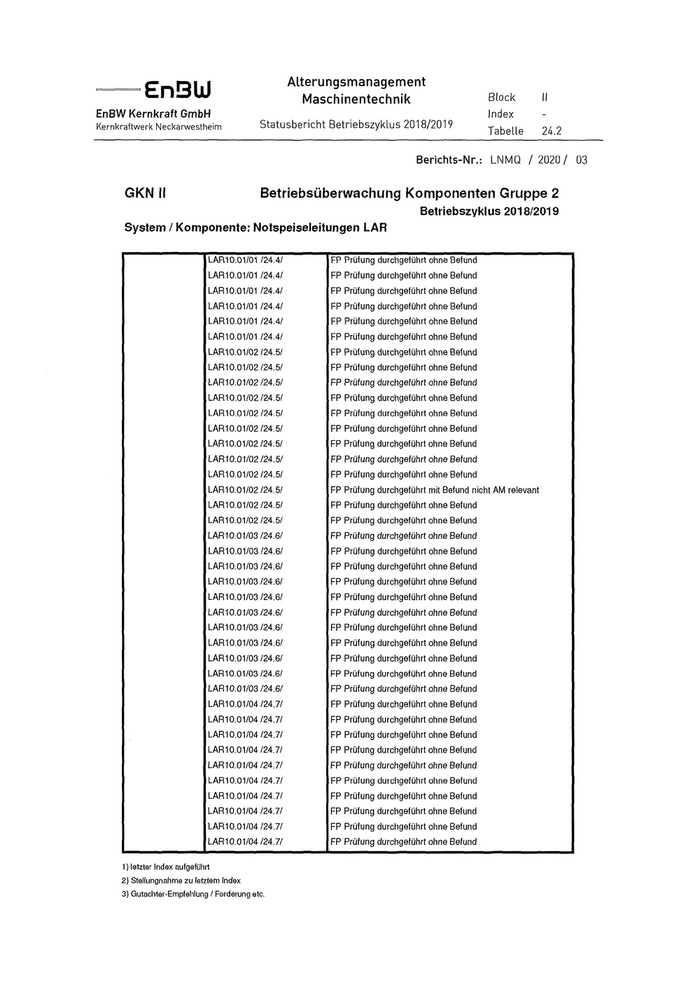

Tabelle 24.2
Berichts-Nr.: UMMQ / 2020 / 03
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2018/2019
System / Komponente: Notspeiseleitungen LAR
LAR10.01/01 /24.4/ FP Prülung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 124 AI FP Prüfung durchgeführt ohne Befund
LAR10.01/01 124 AI FP Prüfung durchgeführt ohne Befund
LAR10.01/02124.51 FP Prüfung durchgelührt ohne Befund
LAR10.01/02124.51 FP Prüfung durchgeführt ohne Befund
LAR10.01/02/24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02124.51 FP Prüfung durchgeführt ohne Befund
LAR10.01/02/24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02/24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02124.51 FP Prüfung durchgeführt ohne Befund
LAR10.01/02/24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02124.51 FP Prüfung durchgeführt ohne Befund
LAR10.01/02/24.5/ FP Prüfung durchgeführt mit Befund nicht AM relevant
LAR10.01/02124.51 FP Prüfung durchgeführt ohne Befund
LAR10.01/02 724.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 724.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 724.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 724.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 724.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 724.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 724.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 724.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 724.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 724.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 724.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 724.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04124.71 FP Prüfung durchgeführt ohne Befund
LAR10.01/04 724.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04124.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 724.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 724.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04124.71 FP Prüfung durchgeführt ohne Befund
LAR10.01/04124.71 FP Prüfung durchgeführt ohne Befund
LAR10.01/04124.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04124.71 FP Prüfung durchgeführt ohne Befund
LAR10.01/04 724.7/ FP Prüfung durchgeführt ohne Befund
1} letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung I Forderung etc.
Alterungsmanagement
— EnSLJ Maschinentechnik Block II
EnBW Kernkraft GmbH Index
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2018/2019

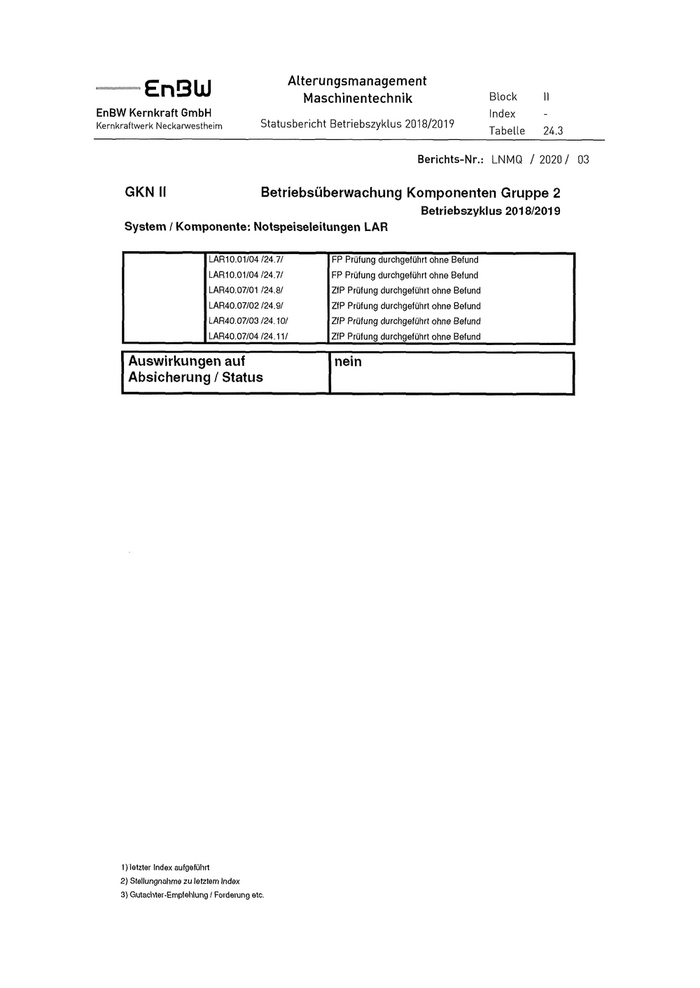

Tabelle 24.3
Berichts-Nr.: LNMQ / 2020/ 03
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2018/2019
System / Komponente: Notspeiseleitungen LAR1 2 3
LAR10.01/04/24.7/ FR Prüfung durchgeführt ohne Befund
LAR10.01/04/24.7/ FR Prüfung durchgeführt ohne Befund
LAR40.07/01 /24.8/ ZIP Prüfung durchgeführt ohne Befund
LAR40.07/02 /24.9/ ZfP Prüfung durchgeführt ohne Befund
LAR40.07/03 724.10/ ZfP Prüfung durchgeführt ohne Befund
LAR40.07/04 /24.11/ ZfP Prüfung durchgeführt ohne Befund
Auswirkungen auf nein
Absicherung / Status
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung I Forderung etc.
Alterungsmanagement
— EnBld Maschinentechnik Block II
EnBW Kernkraft GmbH Index
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2018/2019
Tabelle 25.1
Berichts-Nr.: LIMMQ / 2020 / 03
GKN li Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2018/2019
Rohrleitungen
AKZ/KKS Schädigungs- Anweisung WKP/IH Ereignis AM relevant Maßnahmen:
mechanismus*) bzw. (1) ja
primär Integritöts- (2) erl.
abzusichern rolevant (3) nein
PAK thE JNA10.01 oB
JDH tliE JDH1O.01 oB
JDH thE Sonderprüfung oB
JDH thE UJA10.00 oB
JEA thE Sonderprüfung oB
JEB thE Sonderprüfung oB
JEB thE Sonderprüfung oB
JEB thE LUAtO.OO oB
JEC thE Sonderprüfung oB
JMA - Sonderprüfung oB
JMK JMK10.00 oB
JMK JMKf 1.00 oB
JMK JMK20.01 oB
JNA thE JN.72.07 oB
JNA thE JNAtO.Of oB
JND20BR004 Sonderprüfung oB
JNG ' J..03.07 oB
KAA JNAIO.Ot oB
KAA - Sonderprüfung oB
KBA «iE KBA05.02 oB
KBA thE KBA50.07 oB
KBA thE KBA60.07 oB
KBA thE Sonderprüfung oB
KBA thE Sonderpiüfung oB
KBA thE Sonderprüfung oB
KBA thE UJA10.00 oB
KTA J..02.07 b nein nein
LAB thE LAB30.07 oB
LAB thE Sonderpiüfung oB
LAB thE Sonderprüfung oB
LAB thE Sonderpiüfung oB
LAR - Sonderprüfung oB
LAR Sonderpiüfung oB
LAR ' Sonderpiüfung oB
LAR - Sonderpiüfung oB
LAR ' Sonderprüfung oB
LAR Sonderpiüfung oB
LAR - Sonderpiüfung oB
b: Befund tlrE - theimische Ermüdung (1) (neue) Maßnahmen,
ob: ohne Befund mB ■ mech. Beschädigung ZUI' Bah«r8chun9 ein9el6itet
KP: keine Prüfung im VS - Verschleiß (2) beherrscht durch
Betriebszyklus Geh.-Int. - Schädigungsmechanismus von Rohrleitung umgesetzte Maßnahmen
iSpRK - interkristalline Spannungsrisskorrosion
•mmmmmiammtma Alterungsmanagement
Maschinentechnik Block II
EnBW Kernkraft GmbH Index
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2018/2019

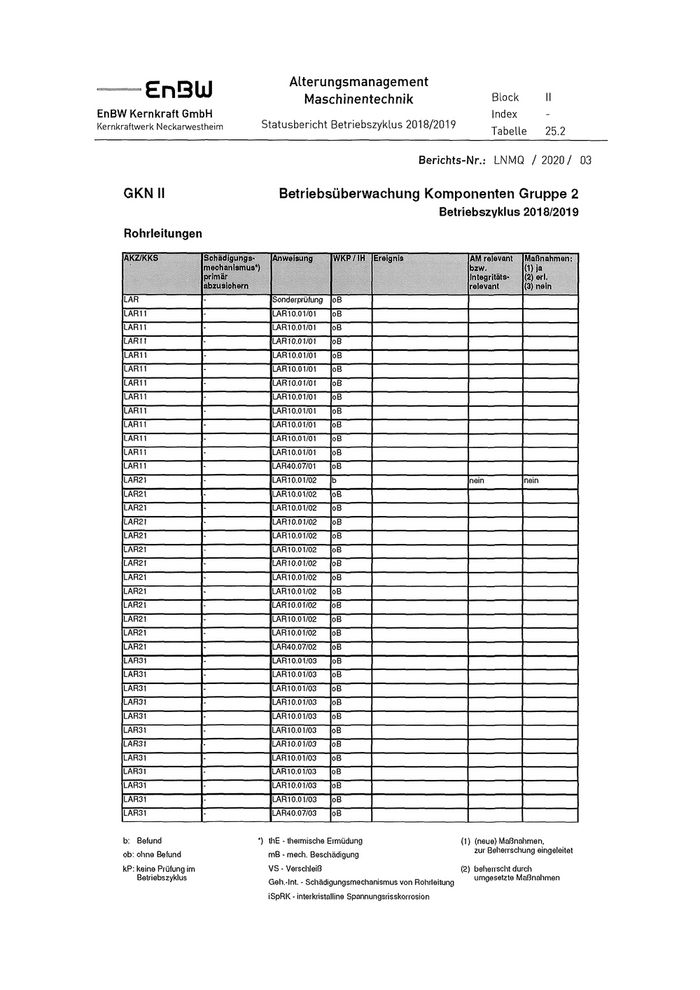

Tabelle 25.2
Berichts-Nr..- LNMQ / 2020 / 03
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2018/2019
Rohrleitungen
AKZ'KKS Schädigungs Anweisung WKP/iH Ereignis AM relevant Maßnahmen:
mechanismus*) bzw. (Dja
primär Integritäts (2) erl.
abzusichern relevant (3) nein
LAR ■ Sonderprüfung oB
LAR 11 - LAR10.01/01 oB
LAR 11 - LAR10.01/01 OB
LARtl LAR10.01/0) oB
LAR 11 - LAR10.01/01 oB
LAR 11 - LAR10.01/01 oB
LAR 11 - LAR10.01/01 oB
LAR 11 LAR10.01/01 oB
LAR 11 LAR10.01/01 oB
LAR 11 - LAR 10.01/01 oB
LAR 11 - LAR 10.01/01 oB
LAR 11 • LAR10.01/01 oB
LAR 11 - LAR40.07/01 oB
LAR21 • LAR 10.01/02 b nein nein
LAR21 LAR10.01/02 oB
LAR21 LAR 10.01/02 oB
LAR21 - LAR10.01/02 oB
LAR21 LAR10.01/02 oB
LAR21 LAR 10.01/02 oB
LAR21 LAR 10.01/02 oB
LAR21 ~ LAR 10.01/02 oB
LAR21 - LAR 10.01/02 oB
LAR21 ' LAR 10.01/02 oB
LAR21 LAR10.01/02 oB
LAR21 LAR 10.01/02 oB
LAR21 ' LAR40.07/02 oB
LAR31 LAR 10.01/03 oB
LAR31 - LAR 10.01/03 oB
LAR31 - LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 - LAR10.01/03 oB
LAR31 - LAR 10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 ' LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR40.07/03 oB
b: Befund tliE • thermische Ermüdung (1) (neue) Maßnahmen,
ob: ohne Befund mB - mech. Beschädigung zul' Belwmchung eingeleitet
kP: keine Prüfung im VS - Verschleiß (2) beherrscht durch
Betriebszyklus Geh.-Int. - Schädigungsmechanismus von Rohrleitung umgesetzte Maßnahmen
iSpRK - interkristalline Spannungsrisskorrosion
Alterungsmanagement
— EnQU Maschinentechnik Block II
EnBW Kernkraft GmbH Index
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyktus 2018/2019

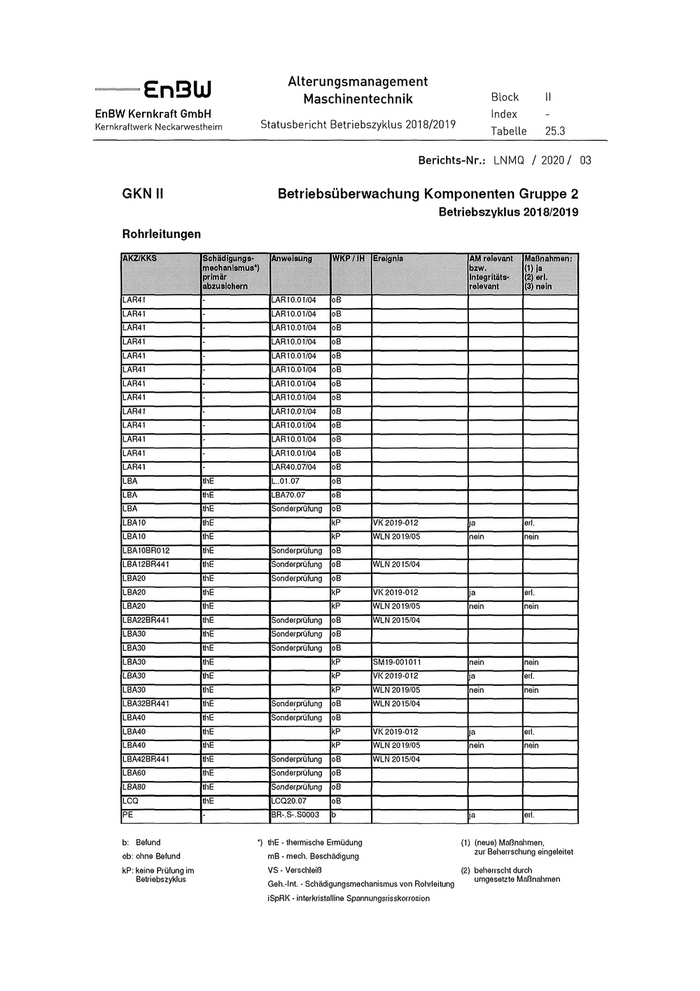

Tabelle 25.3
Berichts-Nr.: LNMQ / 2020/ 03
GKNII Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2018/2019
Rohrleitungen
AKZ.'KKS Schadigimgs- Anweisung WKP/IH Ereignis AM relevant Maßnahmen;
mechanismus*) bzw. <1)ia
primär Integritäts (2) erl.
abzusichern relevant (3) nein
LAR4I - LAR 10.01/04 oB
LAR41 - LAR 10.01/04 oB
LAR4I LAR 10.01/04 oB
LAR41 - LAR 10.01/04 oB
LAR41 ' LAR 10.01/04 oB
LAR41 ' LAR 10.01/04 oB
LAR41 - LAR 10.01/04 oB
LAR41 LAR 10.01/04 oB
LAR41 LAR 10.01/04 öS
LAR41 - LAR 10.01/04 oB
LAR4I ' LAR 10.01/04 oB
LAR41 - LAR 10.01/04 oB
LAR41 - LAR40.07/04 oB
LBA thE L.01.07 oB
LBA thE LBA70.07 oB
LBA thE Sonderprüfung oB
LBA 10 thE kP VK2019-012 |a eri.
LBA10 thE kP WLN 2019/05 nein nein
LBAI0BRO12 thE Sonderprüfung oB
LBA12BR441 thE Sonderprüfung oB WLN 2015/04
LBA20 thE Sonderprüfung oB
LBA20 thE kP VK 2019-012 ja erl.
LBA20 thE kP WLN 2019/05 nein nein
LBA22BR441 thE Sonderprüfung oB WLN 2015/04
LBA30 thE Sonderprüfung oB
LBA30 thE Sonderprüfung oB
LBA30 thE kP SM19-001011 nein nein
LBA30 thE kP VK 2019-012 |a erl.
LBA30 thE kP WLN 2019/05 nein nein
LBA32BR441 thE Sonderprüfung oB WLN 2015/04
LBA40 «iE Sonderprüfung oB
LBA40 thE kP VK 2019-012 |a eil
LBA40 thE kP WLN 2019/05 nein nein
LBA42BR441 thE Sonderpriifung oB WLN 2015/04
LBA60 thE Sonderprüfung oB
LBA80 thE Sonderprüfung oB
LCQ thE LCQ20.07 oB
PE - BR-.S-.S0003 b ia eil.
b: Befund tliE - theimische Ermüdung (1) (neue) Maßnahmen,
mB - mach. Beschädigung zur Be'w^ung «geleitet
ob: ohne Befund
kP: keine Prüfung im VS - Verschleiß (2) beherrscht durch
Betriebszyklus , • r-, , j •. umgesetzte Maßnahmen
Geh.-Int. - Schadigungsmechanismus von Rohrleitung J
iSpRK - interkristalline Spamungsrisskorrosion
Alterungsmanagement
<ja 83 5
Sfi<g %BSgg 98
EnBU Maschinentechnik Block II
EnBW Kernkraft GmbH Index
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2018/2019

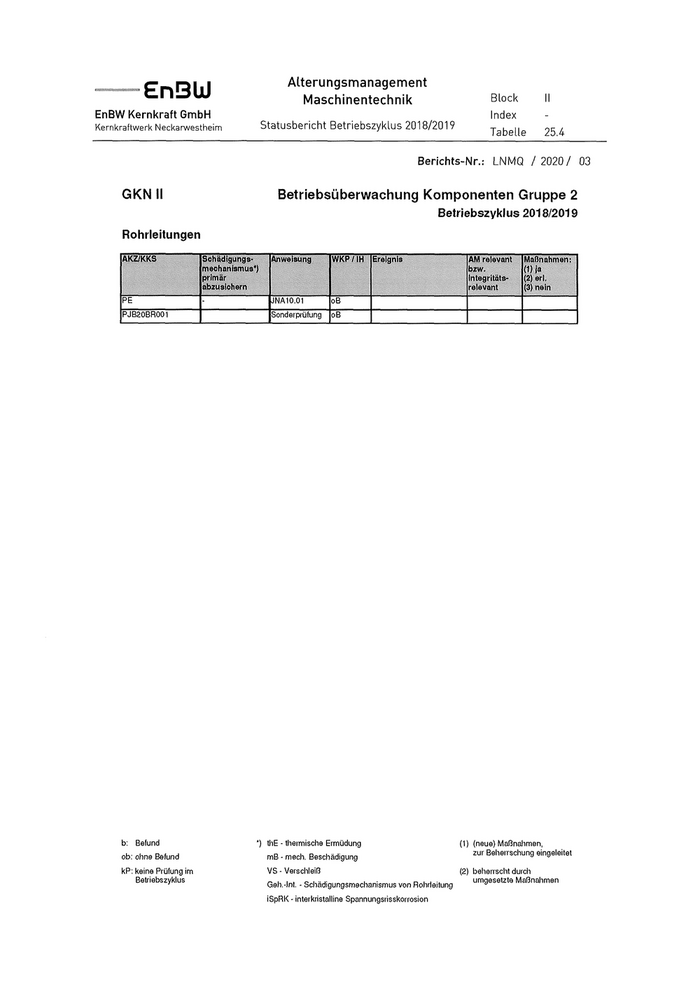

Tabelle 25.4
Berichts-Nr.: LNMQ / 2020/ 03
GKNII Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2018/2019
Rohrleitungen
AKZ/KKS Schädigungs Anweisung WKP/IH Ereignis AM relevant Maßnahmen:
mechanismus*) bzw. (Dia
primär Integritäts (2) erl.
abzusichern relevant (3) nein
PE JNA10.01 oB
PJB20BR001 Sonderprüfung oB
b: Befund ‘) tliE - thermische Ermüdung (1) (neue) Maßnalimen,
ob: ohne Befund zur Beherrschung eingeleitet
mB - mech. Beschädigung
kP: keine Prüfung im VS - Verschleiß (2) beherrscht durch
Betriebszyklus Geh.-Int. - Schädigungsmechanismus von Rohrleitung umgesetzte Maßnalimen
ISpRK - interkristalline Spannungsrisskorrosion
Alterungsmanagement
EnBUi Maschinentechnik Block II
EnBW Kernkraft GmbH Index
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2018/2019

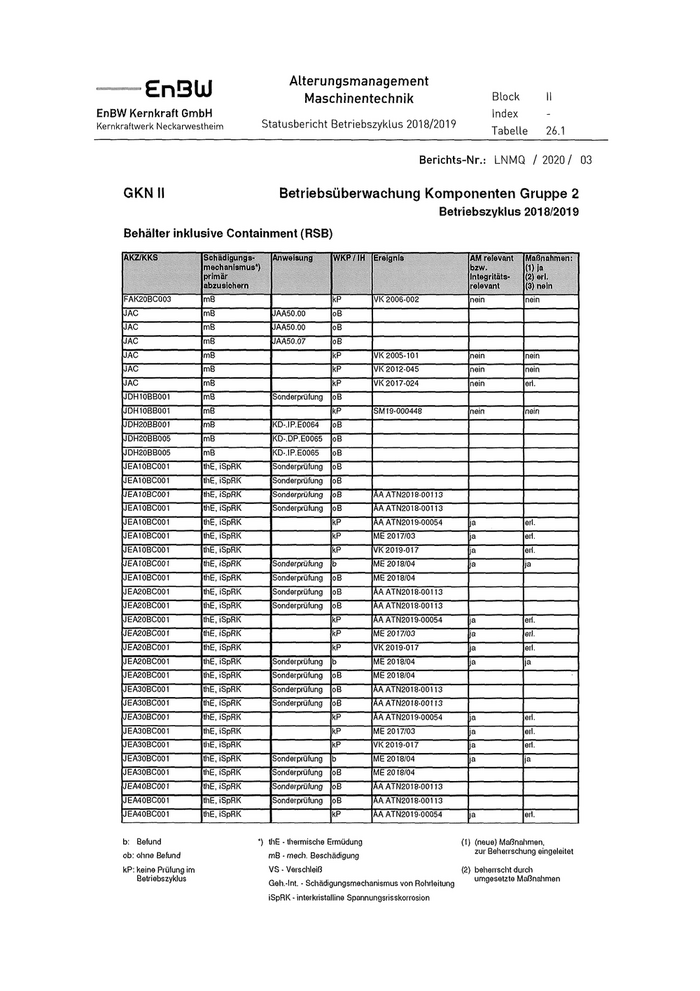

Tabelle 26.1
Berichts-Nr.: LNMQ / 2020 / 03
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2018/2019
Behälter inklusive Containment (RSB)
AKZ'KKS Schädigungs Anweisung WKP/IH Ereignis AM relevant Maßnahmen:
mechanismus*) bzw. (Dia
primär Integritäts (2) erl.
abzusichern relevant (3) nein
FAK20BC003 mB kP VK 2006-002 nein nein
JAC mB JAA50.00 oB
JAC mB JAA50.00 oB
JAC mB JAA50.07 oB
JAC mB kP VK 2005-101 nein nein
JAC mB kP VK 2012-045 nein nein
JAC mB kP VK 2017-024 nein eri.
JDH10BBQ01 mB Sonderprüfung oB
JDH10BBQ01 mB kP SM! 9-000448 nein nein
JDH20BB001 mB KD-.IP.E0064 oB
JDH20BB005 mB KD-.DP.E0065 oB
JDH20BB005 mB KD-.IP.E0065 oB
JEA10BC001 thE, iSpRK Sonderprüfung oB
JEA10BC001 thE, iSpRK Sonderprüfung oB
JEA10BC001 IhE, iSpRK Sonderprüfung oB AA ATN2018-00113
JEA10BC001 tiiE, iSpRK Sonderprüfung oB AAATN2018-00113
JEA10BC001 thE, iSpRK kP ÄAATN2019-00054 |a eri.
JEA10BC001 thE, iSpRK kP ME 2017/03 ia eri.
JEA10BC001 tliE, ISpRK kP VK 2019-017 ia eri.
JEAfOBCOO! «iE, iSpRK Sonderprüfung b ME 2018/04 ia ja
JEA10BC001 thE, iSpRK Sonderprüfung oB ME 2018/04
JEA20BC00I thE, iSpRK Sonderprüfung oB ÄAATN2018-00113
JEA20BC001 thE, iSpRK Sonderprüfung oB AAATN2018-00113
JEA20BC001 thE, iSpRK kP AA ATN2019-00054 ja eri.
JEA20BC001 thE, iSpRK kP ME 2017/03 ja erl.
JEA20BC001 thE, iSpRK kP VK 2019-017 ia eil.
JEA20BC001 thE, iSpRK Sonderprüfung b ME 2018/04 |a |a
JEA20BC001 tliE, iSpRK Sonderprüfung oB ME 2018/04
JEA30BCOOI tliE, iSpRK Sonderprüfung oB ÄAATN2018-00113
JEA30BC00I thE, ISpRK Sonderprüfung oB ÄA ATN2018-00113
JEA30BC001 thE, ISpRK kP ÄAATN2019-00054 ia erl.
JEA30BC001 thE, iSpRK kP ME 2017/03 ja erl.
JEA30BC001 tlrE, iSpRK kP VK 2019-017 |a eri.
JEA30BC001 tliE, iSpRK Sonderprüfung b ME 2018/04 |a ja
JEA30BC001 thE, iSpRK Sonderprüfung oß ME 2018/04
JEA40BC001 tliE, iSpRK Sonderprüfung oB ÄA ATN2018-00113
JEA40BC001 thE, iSpRK Sonderprüfung oB AA ATN2018-00113
JEA40BC001 tliE, iSpRK kP ÄAATN2019-00054 |a eri.
b: Befund *) tliE • thermische Ermüdung (!) (neue) Maßnahmen,
ob: ohne Befund mB • mech. Beschädigung zur Beherrschung eingeleitet
kP: keine Prüfung im VS - Verschleiß (2) beherrscht durch
Betriebszyklus Geh.-Int. - Schädigungsmechanismus von Rohrleitung umgesetzte Maßnahmen
iSpRK - interkristalline Spannungsrisskorrosion
