status-2017-2018-geschwaerzt
Dieses Dokument ist Teil der Anfrage „Belastungskataloge Kernkraftwerk Neckarwestheim“
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018
Tabelle 22.2
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
System / Komponente: Not-/ Nachkühlsystem JNA
Auswirkungen auf nein
Absicherung / Status
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018
Tabelle 23.1
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
System / Komponente: Dampferzeuger - Abschlämmsystem LCQ
Unterlage 1) Gutachter 2) Bemerkung 3)
Änderungen
VVLN - keine WLN -
VK - keine VK -
ME - keine ME -
SM - keine SM -
ÄA - keine ÄA -
ISIS - keine ISIS-
LoP - keine LoP -
BE - keine BE -
RG - keine RG -
AN - keine AN -
Schädigungs- primär abzusichern thE
mechanismus
Änderung an - keine -
Komponente
Belastungen
Messstellenplan NMQ/1997/48f /23.2/
neue Erkenntnisse Keine, wie in den Vorjahren traten signifikante Änderungen (>100 K) nur beim An- und
LCQ Abfahren und bei den Umschaltvorgängen zwischen den Strängen auf.
maximale Änderungsgeschwindigkeit:
2,5 K/sec - LCQ5OCT001
Maximaltemperatur:
286 °C - LCQ5OCT001
KSB-A039/87 /23.1/ D=0.255
Wasserchemie I BHB Keine Abweichung von VGB Grenzwerten
WKP J..01.07 /23.3/ ZfP keine Prüfung
LCQ20.00 /23.4/ SP keine Prüfung
LCQ20.07 /23.5/ ZfP Prüfung durchgeführt ohne Befund
Auswirkungen auf nein
Absicherung / Status
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018
Tabelle 24.1
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
System / Komponente: Notspeiseleitungen LAR
Unterlage 1) Gutachter 2) Bemerkung 3)
Änderungen
VVLN - keine WLN -
VK - keine VK -
ME - keine ME -
SM - keine SM -
ÄA - keine ÄA -
ISIS - keine ISIS-
LoP - keine LoP -
BE - keine BE -
RG - keine RG -
AN - keine AN -
Schädigungs- primär abzusichern -
mechanismus
Änderung an - keine -
Komponente
Belastungen
Messstellenplan NMQ/1997/48f /24.2/
neue Erkenntnisse Keine, als signifikante Änderungen ergab sich wie in den Vorjahren nur das quasistationär
LAR verlaufende An- und Abfahren.
maximale Änderungsgeschwindigkeit:
<1 K/sec
<1 bar/sec
maximaler Druck:
81 bar - JEA20CP861A
Maximaltemperatur:
295 °C - LAR41CT011
KVVU-U845/88/336 /24.1/ D=0
Wasserchemie I BHB Keine Abweichung von VGB Grenzwerten
WKP J..01.07 /24.3/ ZfP keine Prüfung
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

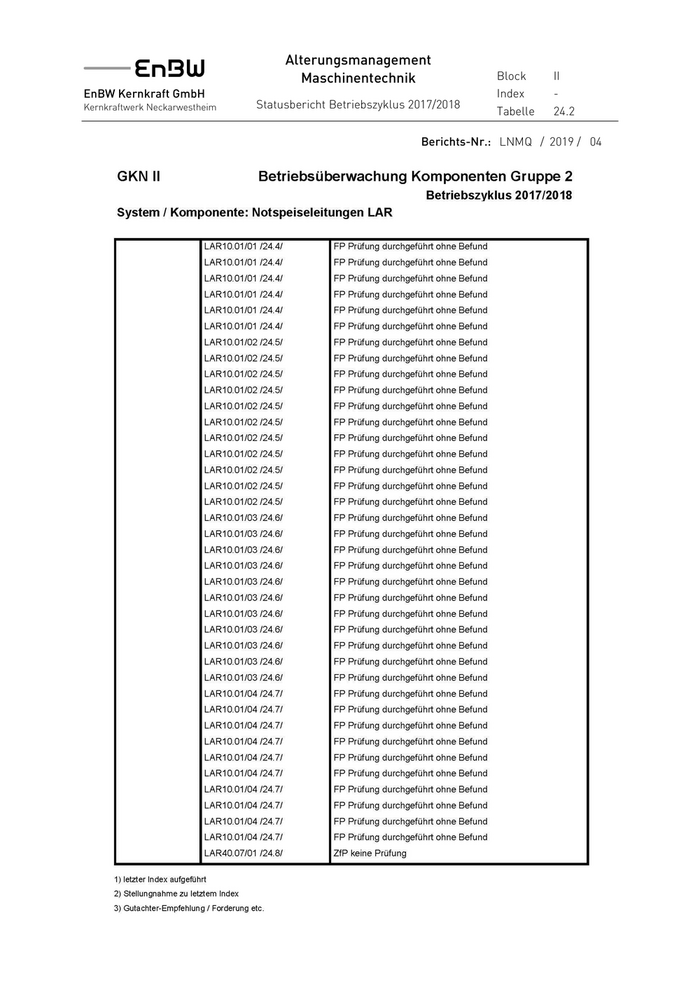

Tabelle 24.2
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
System / Komponente: Notspeiseleitungen LAR
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/01 /24.4/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02 /24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02 /24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02 /24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02 /24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02 /24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02 /24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02 /24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02 /24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02 /24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02 /24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/02 /24.5/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 /24.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 /24.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 /24.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 /24.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 /24.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 /24.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 /24.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 /24.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 /24.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 /24.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/03 /24.6/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 /24.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 /24.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 /24.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 /24.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 /24.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 /24.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 /24.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 /24.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 /24.7/ FP Prüfung durchgeführt ohne Befund
LAR10.01/04 /24.7/ FP Prüfung durchgeführt ohne Befund
LAR40.07/01 /24.8/ ZfP keine Prüfung
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

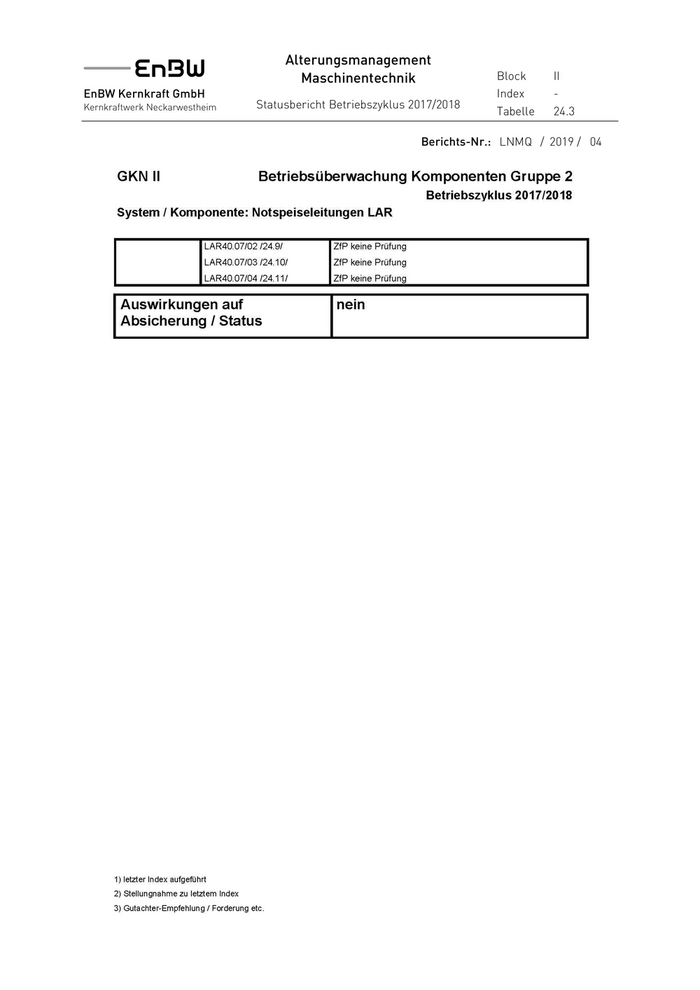

Tabelle 24.3
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
System / Komponente: Notspeiseleitungen LAR
LAR40.07/02 /24.9/ ZfP keine Prüfung
LAR40.07/03 /24.10/ ZfP keine Prüfung
LAR40.07/04 /24.11/ ZfP keine Prüfung
Auswirkungen auf nein
Absicherung / Status
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

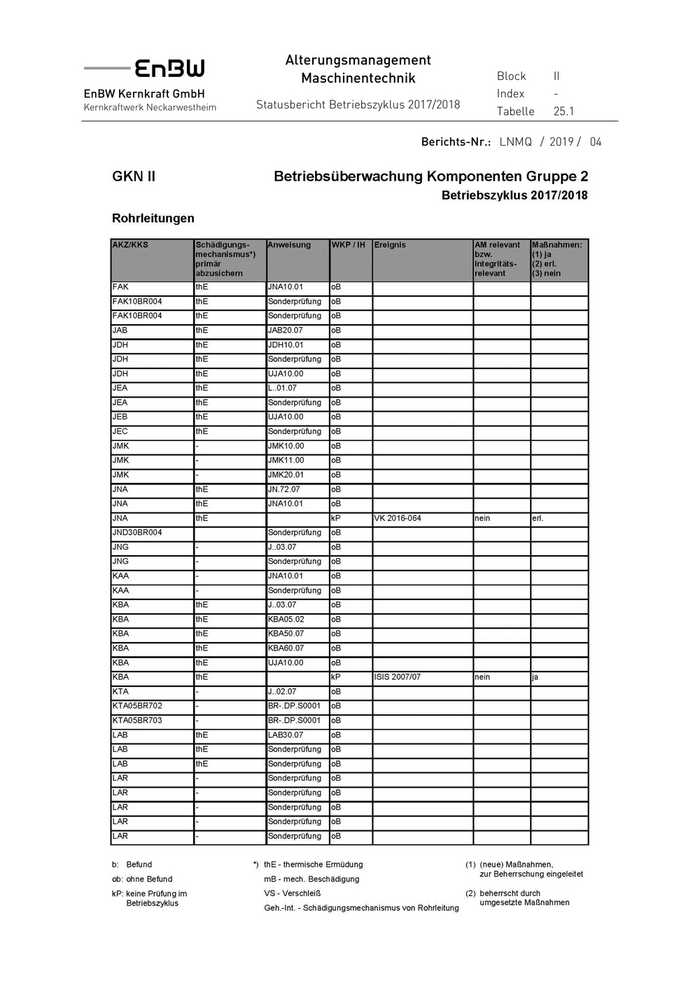

Tabelle 25.1
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
Rohrleitungen
AKZ/KKS Schädigungs- Anweisung WKP / IH Ereignis AM relevant Maßnahmen:
mechanismus*) bzw. (1)ja
primär Integritäts- (2) erl.
abzusichern relevant (3) nein
FAK thE JNA10.01 oB
FAK1OBROO4 thE Sonderprüfung oB
FAK1OBROO4 thE Sonderprüfung oB
JAB thE JAB20.07 oB
JDH thE JDH10.01 oB
JDH thE Sonderprüfung oB
JDH thE UJA10.00 oB
JEA thE L..01.07 oB
JEA thE Sonderprüfung oB
JEB thE UJA10.00 oB
JEC thE Sonderprüfung oB
JMK JMK10.00 oB
JMK JMK11.00 oB
JMK JMK20.01 oB
JNA thE JN.72.07 oB
JNA thE JNA10.01 oB
JNA thE kP VK 2016-064 nein erl.
JND3OBROO4 Sonderprüfung oB
JNG J..03.07 oB
JNG Sonderprüfung oB
KAA JNA10.01 oB
KAA Sonderprüfung oB
KBA thE J..03.07 oB
KBA thE KBA05.02 oB
KBA thE KBA50.07 oB
KBA thE KBA60.07 oB
KBA thE UJA10.00 oB
KBA thE kP ISIS 2007/07 nein ja
KTA J..02.07 oB
KTA05BR702 BR-.DP.S0001 oB
KTA05BR703 BR-.DP.S0001 oB
LAB thE LAB30.07 oB
LAB thE Sonderprüfung oB
LAB thE Sonderprüfung oB
LAR Sonderprüfung oB
LAR Sonderprüfung oB
LAR Sonderprüfung oB
LAR Sonderprüfung oB
LAR Sonderprüfung oB
b: Befund *) thE - thermische Ermüdung (1 (neue) Maßnahmen,
zur Beherrschung eingeleitet
ob: ohne Befund mB - mech. Beschädigung
kP: keine Prüfung im VS - Verschleiß (2) beherrscht durch
Betriebszyklus umgesetzte Maßnahmen
Geh.-Int. - Schädigungsmechanismus von Rohrleitung
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

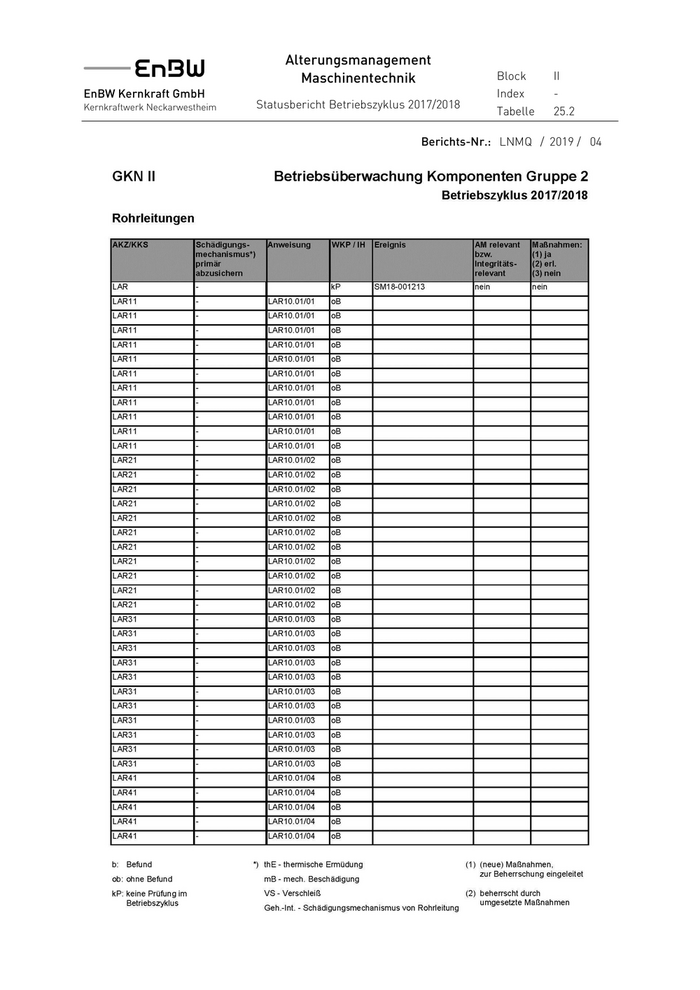

Tabelle 25.2
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
Rohrleitungen
AKZ/KKS Schädigungs- Anweisung WKP / IH Ereignis AM relevant Maßnahmen:
mechanismus*) bzw. (1)ja
primär Integritäts- (2) erl.
abzusichern relevant (3) nein
LAR kP SM18-001213 nein nein
LAR11 LAR10.01/01 oB
LAR11 LAR10.01/01 oB
LAR11 LAR10.01/01 oB
LAR11 LAR10.01/01 oB
LAR11 LAR10.01/01 oB
LAR11 LAR10.01/01 oB
LAR11 LAR10.01/01 oB
LAR11 LAR10.01/01 oB
LAR11 LAR10.01/01 oB
LAR11 LAR10.01/01 oB
LAR11 LAR10.01/01 oB
LAR21 LAR10.01/02 oB
LAR21 LAR10.01/02 oB
LAR21 LAR10.01/02 oB
LAR21 LAR10.01/02 oB
LAR21 LAR10.01/02 oB
LAR21 LAR10.01/02 oB
LAR21 LAR10.01/02 oB
LAR21 LAR10.01/02 oB
LAR21 LAR10.01/02 oB
LAR21 LAR10.01/02 oB
LAR21 LAR10.01/02 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR31 LAR10.01/03 oB
LAR41 LAR10.01/04 oB
LAR41 LAR10.01/04 oB
LAR41 LAR10.01/04 oB
LAR41 LAR10.01/04 oB
LAR41 LAR10.01/04 oB
b: Befund *) thE - thermische Ermüdung (1 (neue) Maßnahmen,
zur Beherrschung eingeleitet
ob: ohne Befund mB - mech. Beschädigung
kP: keine Prüfung im VS - Verschleiß (2) beherrscht durch
Betriebszyklus umgesetzte Maßnahmen
Geh.-Int. - Schädigungsmechanismus von Rohrleitung
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

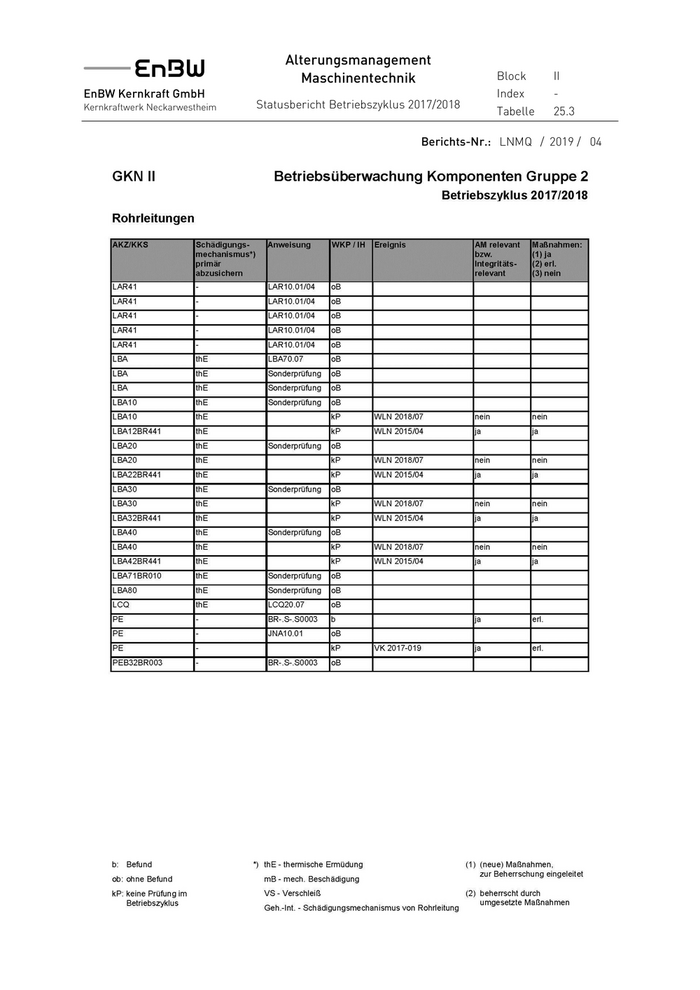

Tabelle 25.3
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
Rohrleitungen
AKZ/KKS Schädigungs- Anweisung WKP / IH Ereignis AM relevant Maßnahmen:
mechanismus*) bzw. (1)ja
primär Integritäts- (2) erl.
abzusichern relevant (3) nein
LAR41 LAR10.01/04 oB
LAR41 LAR10.01/04 oB
LAR41 LAR10.01/04 oB
LAR41 LAR10.01/04 oB
LAR41 LAR10.01/04 oB
LBA thE LBA70.07 oB
LBA thE Sonderprüfung oB
LBA thE Sonderprüfung oB
LBA10 thE Sonderprüfung oB
LBA10 thE kP WLN 2018/07 nein nein
LBA12BR441 thE kP WLN 2015/04 ja ja
LBA20 thE Sonderprüfung oB
LBA20 thE kP WLN 2018/07 nein nein
LBA22BR441 thE kP WLN 2015/04 ja ja
LBA30 thE Sonderprüfung oB
LBA30 thE kP WLN 2018/07 nein nein
LBA32BR441 thE kP WLN 2015/04 ja ja
LBA40 thE Sonderprüfung oB
LBA40 thE kP WLN 2018/07 nein nein
LBA42BR441 thE kP WLN 2015/04 ja ja
LBA71BRO10 thE Sonderprüfung oB
LBA80 thE Sonderprüfung oB
LCQ thE LCQ20.07 oB
PE BR-.S-.S0003 b ja erl.
PE JNA10.01 oB
PE kP VK 2017-019 ja erl.
PEB32BR003 BR-.S-.S0003 oB
b: Befund *) thE - thermische Ermüdung (1) (neue) Maßnahmen,
zur Beherrschung eingeleitet
ob: ohne Befund mB - mech. Beschädigung
kP: keine Prüfung im VS - Verschleiß (2) beherrscht durch
Betriebszyklus umgesetzte Maßnahmen
Geh.-Int. - Schädigungsmechanismus von Rohrleitung
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

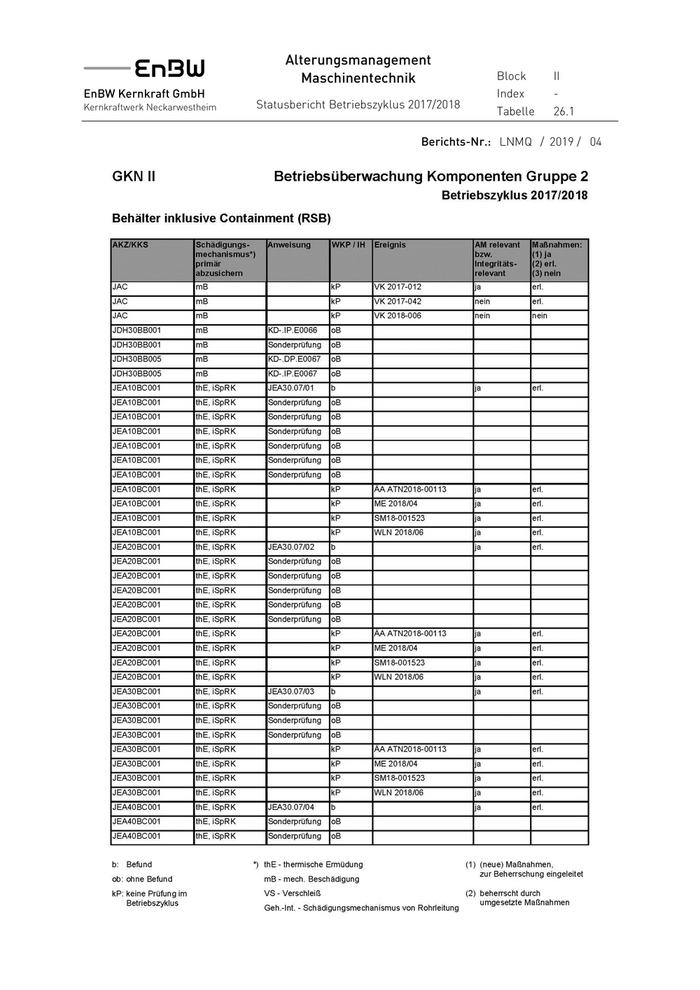

Tabelle 26.1
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
Behälter inklusive Containment(RSB)
AKZ/KKS Schädigungs- Anweisung WKP / IH Ereignis AM relevant Maßnahmen:
mechanismus*) bzw. (1)ja
Integritäts- (2) erl.
111111111111116:ab
rizmuä
sriehern relevant (3) nein
JAC mB kP VK 2017-012 ja erl.
JAC mB kP VK 2017-042 nein erl.
JAC mB kP VK 2018-006 nein nein
JDH3OBB001 mB KD-.IP.E0066 oB
JDH3OBB001 mB Sonderprüfung oB
JDH3OBB005 mB KD-.DP.E0067 oB
JDH3OBB005 mB KD-.IP.E0067 oB
JEA1OBC001 thE, iSpRK JEA30.07/01 b ja erl.
JEA1OBC001 thE, iSpRK Sonderprüfung oB
JEA1OBC001 thE, iSpRK Sonderprüfung oB
JEA1OBC001 thE, iSpRK Sonderprüfung oB
JEA1OBC001 thE, iSpRK Sonderprüfung oB
JEA1OBC001 thE, iSpRK Sonderprüfung oB
JEA1OBC001 thE, iSpRK Sonderprüfung oB
JEA1OBC001 thE, iSpRK kP ÄA ATN2018-00113 ja erl.
JEA1OBC001 thE, iSpRK kP ME 2018/04 ja erl.
JEA1OBC001 thE, iSpRK kP SM18-001523 ja erl.
JEA1OBC001 thE, iSpRK kP WLN 2018/06 ja erl.
JEA2OBC001 thE, iSpRK JEA30.07/02 b ja erl.
JEA2OBC001 thE, iSpRK Sonderprüfung oB
JEA2OBC001 thE, iSpRK Sonderprüfung oB
JEA2OBC001 thE, iSpRK Sonderprüfung oB
JEA2OBC001 thE, iSpRK Sonderprüfung oB
JEA2OBC001 thE, iSpRK Sonderprüfung oB
JEA2OBC001 thE, iSpRK kP AA ATN2018-00113 ja erl.
JEA2OBC001 thE, iSpRK kP ME 2018/04 ja erl.
JEA2OBC001 thE, iSpRK kP SM18-001523 ja erl.
JEA2OBC001 thE, iSpRK kP WLN 2018/06 ja erl.
JEA3OBC001 thE, iSpRK JEA30.07/03 b ja erl.
JEA3OBC001 thE, iSpRK Sonderprüfung oB
JEA3OBC001 thE, iSpRK Sonderprüfung oB
JEA3OBC001 thE, iSpRK Sonderprüfung oB
JEA3OBC001 thE, iSpRK kP ÄA ATN2018-00113 ja erl.
JEA3OBC001 thE, iSpRK kP ME 2018/04 ja erl.
JEA3OBC001 thE, iSpRK kP SM18-001523 ja erl.
JEA3OBC001 thE, iSpRK kP WLN 2018/06 ja erl.
JEA4OBC001 thE, iSpRK JEA30.07/04 b ja erl.
JEA4OBC001 thE, iSpRK Sonderprüfung oB
JEA4OBC001 thE, iSpRK Sonderprüfung oB
b: Befund *) thE - thermische Ermüdung (1 (neue) Maßnahmen,
zur Beherrschung eingeleitet
ob: ohne Befund mB - mech. Beschädigung
kP: keine Prüfung im VS - Verschleiß (2) beherrscht durch
Betriebszyklus umgesetzte Maßnahmen
Geh.-Int. - Schädigungsmechanismus von Rohrleitung
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

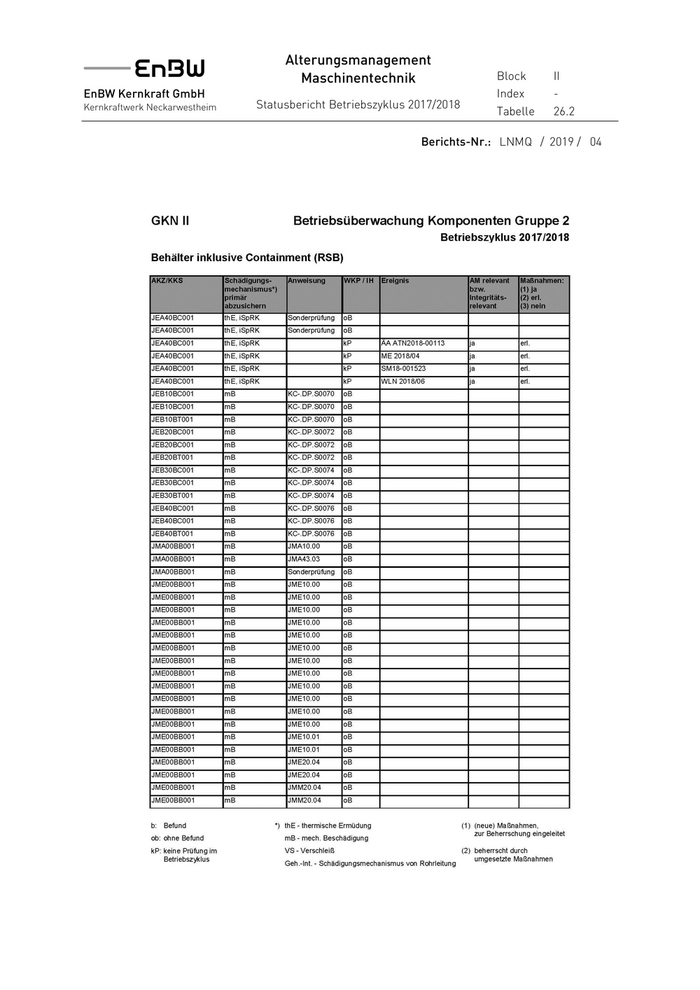

Tabelle 26.2
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
Behälter inklusive Containment(RSB)
AKZ/KKS Schädigungs- Anweisung WKP / IH Ereignis AM relevant Maßnahmen:
mechanismus*) bzw. (1)ja
primär Integritäts- (2) erl.
abzusichern retual L
... (3) neig,„
JEA4OBC001 thE, iSpRK Sonderprüfung oB
JEA4OBC001 thE, iSpRK Sonderprüfung oB
JEA4OBC001 thE, iSpRK kP AA ATN2018-00113 ja erl.
JEA4OBC001 thE, iSpRK kP ME 2018/04 ja erl.
JEA4OBC001 thE, iSpRK kP SM18-001523 ja erl.
JEA4OBC001 thE, iSpRK kP WLN 2018/06 ja erl.
JEB1OBC001 mB KC-.DP.S0070 oB
JEB1OBC001 mB KC-.DP.S0070 oB
JEB1OBT001 mB KC-.DP.S0070 oB
JEB2OBC001 mB KC-.DP.S0072 oB
JEB2OBC001 mB KC-.DP.S0072 oB
JEB2OBT001 mB KC-.DP.S0072 oB
JEB3OBC001 mB KC-.DP.S0074 oB
JEB3OBC001 mB KC-.DP.S0074 oB
JEB3OBT001 mB KC-.DP.S0074 oB
JEB4OBC001 mB KC-.DP.S0076 oB
JEB4OBC001 mB KC-.DP.S0076 oB
JEB4OBT001 mB KC-.DP.S0076 oB
JMA0OBB001 mB JMA10.00 oB
JMA0OBB001 mB JMA43.03 oB
JMA0OBB001 mB Sonderprüfung oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.00 oB
JME0OBB001 mB JME10.01 oB
JME0OBB001 mB JME10.01 oB
JME0OBB001 mB JME20.04 oB
JME0OBB001 mB JME20.04 oB
JME0OBB001 mB JMM20.04 oB
JME0OBB001 mB JMM20.04 oB
b: Befund *) thE - thermische Ermüdung (1) (neue) Maßnahmen,
zur Beherrschung eingeleitet
ob: ohne Befund mB - mech. Beschädigung
kP: keine Prüfung im VS - Verschleiß (2) beherrscht durch
Betriebszyklus umgesetzte Maßnahmen
Geh.-Int. - Schädigungsmechanismus von Rohrleitung
