Planfall 1a – RegioTram Expresslinie Betrieb im Untersuchungsraum geeignet. Angenommen, dass jede Fahrt in Ein- fachtraktion gefahren wird, wird ein neues Fahrzeug benötigt um einen zusätzlichen Umlauf bedienen zu können.10 Durch den Wegfall einzelner Straßenbahnverbindungen zwischen Oberkaufungen und Hessisch-Lichtenau reduzieren sich die Fahrplankilometer der Straßenbahnli- nie 4 im Vergleich zum Ohnefall um 103.400 Kilometer. Es wird ein Umlauf einge- spart. 10 Sämtliche Werte bezüglich der Änderung des Fahrzeugbedarfs in dieser Studie verstehen sich unter der verein- fachten Annahme von Einfachtraktionen auf allen Kursen und ohne Berücksichtigung einer etwaigen Reserve. TTK GmbH 03/21 Seite 41/98
Planfall 1b – Straßenbahn Expresslinie
6 Planfall 1b – Straßenbahn Expresslinie
Im Planfall 1b ist eine Weiterführung der Fahrten der Linie 8 im Stundentakt bis
Hessisch-Lichtenau auf dem Fahrweg der Linie 4 geplant. Aktuell endet die Linie 8
an der Haltestelle Kaufungen Papierfabrik. Entlang der künftig in diesem Planfall
mitgenutzten Straßenbahnstrecke sind folgende Änderungen zu berücksichtigen:
1. Keine Andienung der Haltestellen:
► Am Kupferhammer,
► Lindenberg,
► Forstfeldstraße,
► Kaufungen Industriestraße,
► und Niederkaufungen Mitte.
2. Nutzung der Umfahrung Kaufungen ohne Andienung der Haltestellen:
► Rieckswiesen,
► Gesamtschule,
► und Oberkaufungen Mitte.
6.1 Infrastrukturmaßnahmen
In diesem Kapitel werden die Infrastrukturmaßnahmen für den Planfall 1b vorge-
stellt. Nicht erwähnte Infrastrukturelemente im Bestand bleiben unverändert.
Abschnitt Am Stern bis Kaufungen Papierfabrik
In diesem Streckenabschnitt sind keine Aus- oder Umbaumaßnahmen an der
Gleisinfrastruktur geplant.
Kaufungen Papierfabrik
Die infrastrukturellen Maßnahmen entsprechen denen des Planfalls 1a aus dem
Kapitel 5.1.2, mit der Ergänzung, dass dieser Abschnitt nur mit Straßenbahnen mit
PZB- Ausrüstung befahrbar ist.
TTK GmbH 03/21 Seite 42/98
Planfall 1b – Straßenbahn Expresslinie
Abschnitt Kaufungen Papierfabrik bis Niederkaufun-
gen
Zur Erhöhung der betrieblichen Stabilität wird auch im Planfall 1b eine Verlänge-
rung des bestehenden zweigleisigen Abschnittes im Anschluss an die Papierfabrik
empfohlen. Die infrastrukturellen Maßnahmen entsprechen denen des Planfalls 1a
aus dem Kapitel 5.1.3.
Niederkaufungen
Im Bereich Niederkaufungen ist im Planfall 1b aufgrund der Türanordnung der Stra-
ßenbahnfahrzeuge nur auf dem bahnrechten Bahngleis 122 ein Halt am Bahnsteig
möglich. Im Rahmen der Auftaktbesprechung am 15.10.2018 in Kassel wurde von
Seiten des Auftraggebers zwar darauf hingewiesen, dass die Straßenbahnfahr-
zeuge in Kassel zum Teil Zweirichtungsfahrzeuge sind, da jedoch dies nicht alle
Fahrzeuge betrifft, soll in der Studie generell von Einrichtungsfahrzeugen ausge-
gangen werden (ausgenommen Fahrten der Linie 4 bis Oberkaufungen). Somit ist
für die Variante 1b ein Gleiswechsel zwingend notwendig, um im Weiteren die Um-
fahrung Kaufungen befahren zu können.
Die infrastrukturellen Maßnahmen entsprechen denen des Planfalls 1a aus dem
Kapitel 5.1.4.
Umfahrung Kaufungen
Die infrastrukturellen Maßnahmen entsprechen denen des Planfalls 1a aus dem
Kapitel 5.1.5.
Oberkaufungen
Im Planfall 1b ist die Nutzung der Umfahrung Kaufungen mit Straßenbahnfahrzeu-
gen vorgesehen. Die grundsätzlichen Ausführungen zu einem möglichen Gleis-
wechsel aus dem Planfall 1a gelten auch in dieser Variante (siehe Kapitel 5.1.6).
Die Einrichtungsfahrzeuge der Straßenbahn bedingen jedoch die Errichtung von
zwei Außenbahnsteigen. Abweichend vom Planfall 1a werden daher zwei sich
leicht versetzt gegenüberliegende Bahnsteige empfohlen. Die Anordnung wurde so
gewählt, dass insbesondere der vorhandene Parkplatz im Nordosten an der Niester
Straße erhalten bleiben kann. Neu zu errichten ist allerdings nur der nördliche
Bahnsteig. Analog zum Planfall 1a ist der vorhandene Bahnsteig an Gleis 132 rück-
seitig am EBO-Gleis 133 um ca. 30 m zu verlängern. Auf der Nordseite ist die be-
stehende Fahrradbox im Zuge der Errichtung des bahnlinken Bahnsteiges zu ver-
TTK GmbH 03/21 Seite 43/98
Planfall 1b – Straßenbahn Expresslinie
setzen. Der Gleisabstand muss auch hier EBO-Anforderungen genügen, damit wei-
terhin ein Betrieb mit Güterzügen möglich bleibt. Um eine barrierefreien Einstieg mit
Straßenbahnen nach dem Regelwerk der BOStrab zu gewährleisten ist aus diesem
Grund in beiden Fahrtrichtungen ein 6-Schienen-Gleissystem erforderlich. Die
Bahnsteigmaße entsprechen den generell im Rahmen der Studie verwendeten Ab-
messungen.
Abbildung 21: Planung zweier Außenbahnsteige mit 6-Schienen-Gleissystem für Straßenbahn an der Haltestelle
Bahnhof Oberkaufungen
Helsa
Die infrastrukturellen Maßnahmen entsprechen denen des Planfalls 1a aus dem
Kapitel 5.1.7.
Abschnitt zwischen Helsa Eschenstruth und Hes-
sisch-Lichtenau Fürstenhagen
Aus Gründen der betrieblichen Stabilität wurde von Seiten des NVV eine Verlegung
der Kreuzung der RegioTram nach Hessisch-Lichtenau Fürstenhagen vorgeschla-
gen. Die Notwendigkeit ergibt sich aus der geplanten Beschleunigung der Trasse
vor Hessisch-Lichtenau Fürstenhagen und der sich daraus verschiebenden Kreu-
zung in Richtung des Bahnhofs Helsa Eschenstruth. Aufgrund der topografisch sehr
schwierigen Verhältnisse und der Wohnbebauung entlang der Trasse in Hessisch-
Lichtenau Fürstenhagen wird ein neuer zweigleisiger Abschnitt zwischen
Helsa Eschenstruth und Hessisch-Lichtenau Fürstenhagen empfohlen. Der bei
Helsa Eschenstruth vorhandene Gleiszusammenschluss an der Weiche W214 bei
km 30+450 wird um ca. 1.450 m in Richtung Hessisch-Lichtenau verlegt. Mit einem
Gleisabstand von 4 m wird in diesem Abschnitt bis ungefähr zum Beginn der Be-
bauung von Hessisch-Lichtenau Fürstenhagen ein zweites Gleis errichtet. Bei
km 32+850 kommt anschließend eine neu geplante Weiche (EW 760) zum Liegen.
Neben der ebenfalls neu zu errichtenden Oberleitung sind Anpassungen an den
TTK GmbH 03/21 Seite 44/98
Planfall 1b – Straßenbahn Expresslinie
Signalstandorten und an der Signaltechnik notwendig. Die Topografie des Gelän-
des ist in diesem Streckenabschnitt anspruchsvoll. Die Strecke umfährt hier einen
nördlich gelegenen Berg. Durch das zweite Gleis sind entsprechende Einschnitte
und Erdbewegungen notwendig. Aufgrund fehlender Vermessung kann in diesem
Planungsstadium nur grob der nötige Aufwand geschätzt werden.
Abbildung 22: Verlängerung zweigleisiger Abschnitt zwischen Helsa Eschenstruth und Hessisch-Lichtenau Fürs-
tenhagen
Hessisch-Lichtenau
Der Planfall 1b unterscheidet sich vom Planfall 1a dahingehend, dass der Einstieg
in die Straßenbahn nur einseitig rechts erfolgt. Somit ist die Option eines Außen-
bahnsteiges auf der bahnlinken Seite nicht möglich. Geplant wird daher am neuen
Umfahrungsgleis ein einseitig nutzbarer Bahnsteig in Mittellage mit einer Breite von
3,50 m. Um ungewolltes Betreten des Straßenbahngleises zu unterbinden, ist an
der Rückseite des Bahnsteiges die Errichtung eines Zaunes vorgesehen. Analog zu
den Maßnahmen in den anderen Planfällen sind auch im Planfall 1b ein zweites
Gleis mit einer Länge von 130 m und zwei neue Weichen vorgesehen. Aufgrund

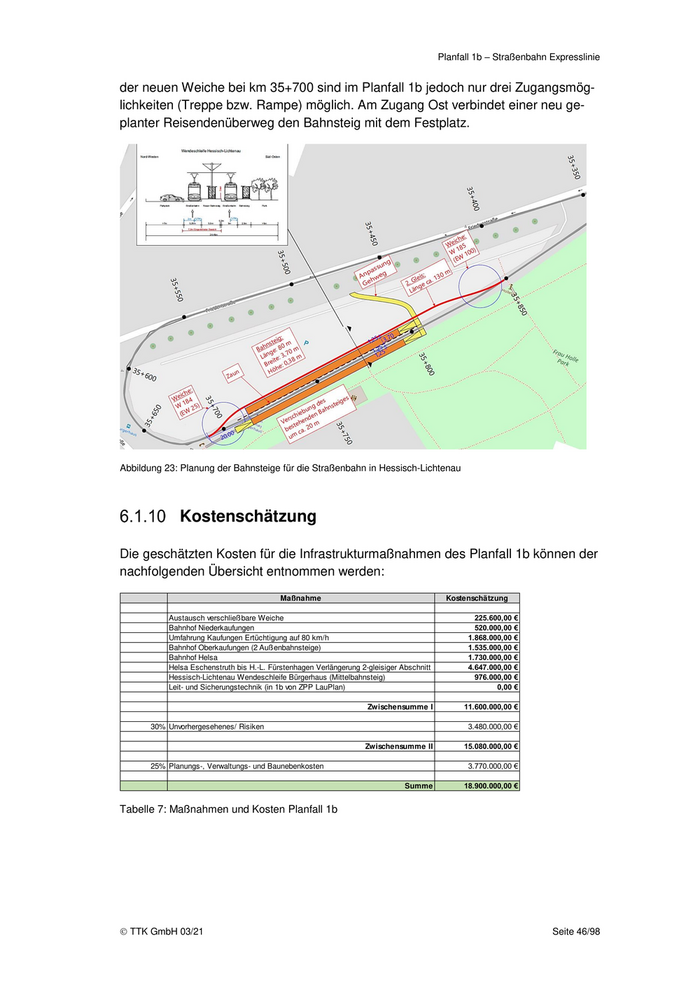

TTK GmbH 03/21 Seite 45/98
Planfall 1b – Straßenbahn Expresslinie
der neuen Weiche bei km 35+700 sind im Planfall 1b jedoch nur drei Zugangsmög-
lichkeiten (Treppe bzw. Rampe) möglich. Am Zugang Ost verbindet einer neu ge-
planter Reisendenüberweg den Bahnsteig mit dem Festplatz.
Abbildung 23: Planung der Bahnsteige für die Straßenbahn in Hessisch-Lichtenau
Kostenschätzung
Die geschätzten Kosten für die Infrastrukturmaßnahmen des Planfall 1b können der
nachfolgenden Übersicht entnommen werden:
Maßnahme Kostenschätzung
Austausch verschließbare Weiche 225.600,00 €
Bahnhof Niederkaufungen 520.000,00 €
Umfahrung Kaufungen Ertüchtigung auf 80 km/h 1.868.000,00 €
Bahnhof Oberkaufungen (2 Außenbahnsteige) 1.535.000,00 €
Bahnhof Helsa 1.730.000,00 €
Helsa Eschenstruth bis H.-L. Fürstenhagen Verlängerung 2-gleisiger Abschnitt 4.647.000,00 €
Hessisch-Lichtenau Wendeschleife Bürgerhaus (Mittelbahnsteig) 976.000,00 €
Leit- und Sicherungstechnik (in 1b von ZPP LauPlan) 0,00 €
Zwischensumme I 11.600.000,00 €
30% Unvorhergesehenes/ Risiken 3.480.000,00 €
Zwischensumme II 15.080.000,00 €
25% Planungs-, Verwaltungs- und Baunebenkosten 3.770.000,00 €
Summe 18.900.000,00 €
Tabelle 7: Maßnahmen und Kosten Planfall 1b
TTK GmbH 03/21 Seite 46/98
Planfall 1b – Straßenbahn Expresslinie
6.2 Betrieb
Betriebskonzept
In diesem Planfall verkehren die Straßenbahnen der Linie 8 stündlich über Kaufun-
gen Papierfabrik hinaus bis nach Hessisch-Lichtenau, sowie zwischen dem Platz
der Deutschen Einheit und dem Bahnhof in Oberkaufungen als Expressverbindung.
Die Fahrlage ist an den Bestandsfahrplan der Linien 4 und 8 gebunden, diese sol-
len weiterhin alternierend im 15-Minuten-Takt verkehren, damit sich beide Linien
zwischen Bebelplatz und Kaufungen Papierfabrik zu einem 7,5-Minuten-Takt über-
lagern. Unter Einbeziehung der errechneten Fahrtzeit im Stadtgebiet Kassel (Ex-
press), muss die Abfahrt an der Papierfabrik in Kaufungen in Richtung Hessisch-
Lichtenau in diesem Planfall daher zur Minute 56 erfolgen, in der Gegenrichtung zur
Minute 06.
Wie in Planfall 1a verkehrt die Linie 4 weiterhin mit Bedienung aller Unterwegshalte
im 15-Minuten-Takt bis Bahnhof Oberkaufungen. Pro Stunde verkehren zwei Fahr-
ten darüber hinaus bis Helsa, eine Fahrt bis Hessisch-Lichtenau. Die Abfahrtszeiten
an der Haltestelle Kaufungen Papierfabrik entsprechen dem Bestandsfahrplan.
Abbildung 24: Ausschnitt aus dem Bildfahrplan Planfall 1b, Grüne Linie = Linie 8, Pinke Linie = Linie 4
Die Wendezeit in Hessisch-Lichtenau Bürgerhaus beträgt 12 Minuten für die Linie
8, 14 Minuten für die Linie 4. Die Zugkreuzung der Linie 8 untereinander verschiebt
sich zum Bahnhof Niederkaufungen. Die Zugkreuzung der Linie 8 mit der Linie 4 er-
folgt östlich von Helsa Eschenstruth.
TTK GmbH 03/21 Seite 47/98

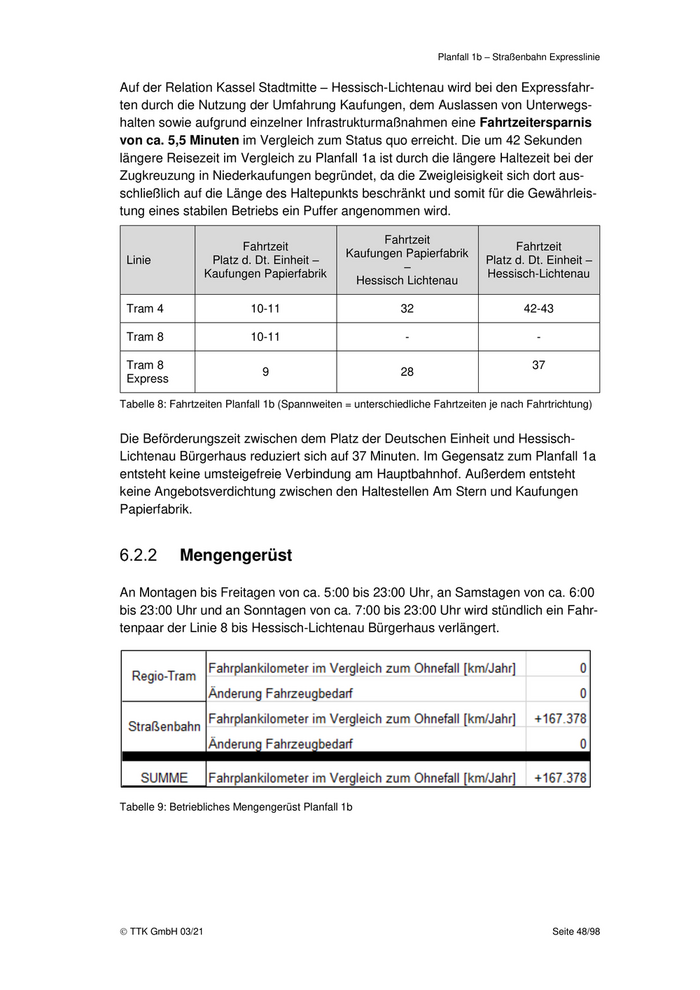

Planfall 1b – Straßenbahn Expresslinie
Auf der Relation Kassel Stadtmitte – Hessisch-Lichtenau wird bei den Expressfahr-
ten durch die Nutzung der Umfahrung Kaufungen, dem Auslassen von Unterwegs-
halten sowie aufgrund einzelner Infrastrukturmaßnahmen eine Fahrtzeitersparnis
von ca. 5,5 Minuten im Vergleich zum Status quo erreicht. Die um 42 Sekunden
längere Reisezeit im Vergleich zu Planfall 1a ist durch die längere Haltezeit bei der
Zugkreuzung in Niederkaufungen begründet, da die Zweigleisigkeit sich dort aus-
schließlich auf die Länge des Haltepunkts beschränkt und somit für die Gewährleis-
tung eines stabilen Betriebs ein Puffer angenommen wird.
Fahrtzeit
Fahrtzeit Fahrtzeit
Kaufungen Papierfabrik
Linie Platz d. Dt. Einheit – Platz d. Dt. Einheit –
–
Kaufungen Papierfabrik Hessisch-Lichtenau
Hessisch Lichtenau
Tram 4 10-11 32 42-43
Tram 8 10-11 - -
Tram 8 37
9 28
Express
Tabelle 8: Fahrtzeiten Planfall 1b (Spannweiten = unterschiedliche Fahrtzeiten je nach Fahrtrichtung)
Die Beförderungszeit zwischen dem Platz der Deutschen Einheit und Hessisch-
Lichtenau Bürgerhaus reduziert sich auf 37 Minuten. Im Gegensatz zum Planfall 1a
entsteht keine umsteigefreie Verbindung am Hauptbahnhof. Außerdem entsteht
keine Angebotsverdichtung zwischen den Haltestellen Am Stern und Kaufungen
Papierfabrik.
Mengengerüst
An Montagen bis Freitagen von ca. 5:00 bis 23:00 Uhr, an Samstagen von ca. 6:00
bis 23:00 Uhr und an Sonntagen von ca. 7:00 bis 23:00 Uhr wird stündlich ein Fahr-
tenpaar der Linie 8 bis Hessisch-Lichtenau Bürgerhaus verlängert.
Tabelle 9: Betriebliches Mengengerüst Planfall 1b
TTK GmbH 03/21 Seite 48/98

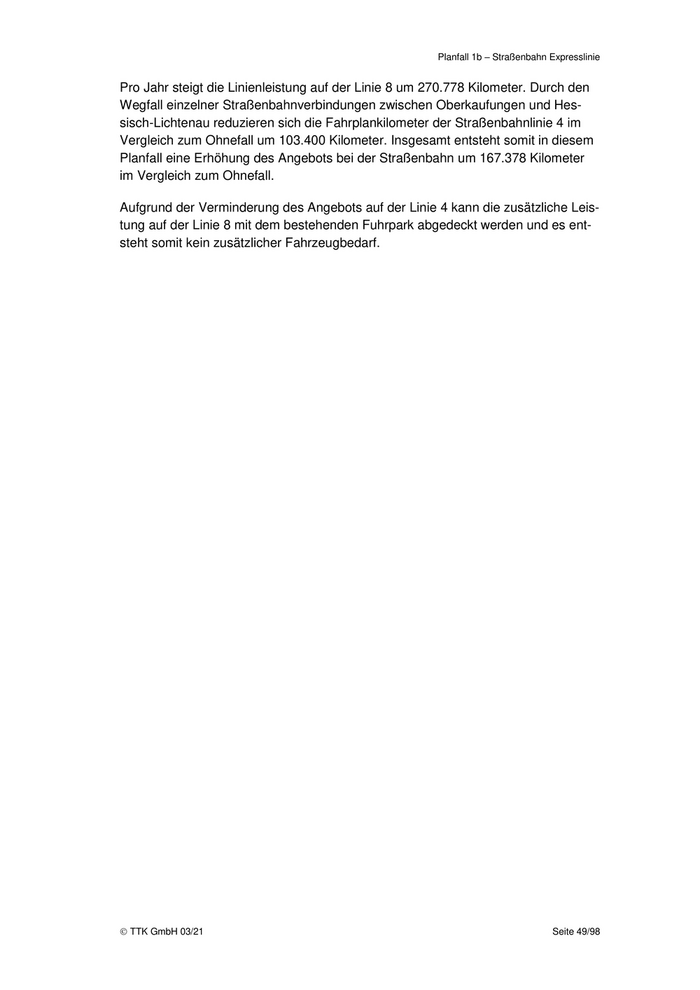

Planfall 1b – Straßenbahn Expresslinie Pro Jahr steigt die Linienleistung auf der Linie 8 um 270.778 Kilometer. Durch den Wegfall einzelner Straßenbahnverbindungen zwischen Oberkaufungen und Hes- sisch-Lichtenau reduzieren sich die Fahrplankilometer der Straßenbahnlinie 4 im Vergleich zum Ohnefall um 103.400 Kilometer. Insgesamt entsteht somit in diesem Planfall eine Erhöhung des Angebots bei der Straßenbahn um 167.378 Kilometer im Vergleich zum Ohnefall. Aufgrund der Verminderung des Angebots auf der Linie 4 kann die zusätzliche Leis- tung auf der Linie 8 mit dem bestehenden Fuhrpark abgedeckt werden und es ent- steht somit kein zusätzlicher Fahrzeugbedarf. TTK GmbH 03/21 Seite 49/98
Planfall 2a – RegioTram Expresslinie ab Sandershäuser Straße
7 Planfall 2a – RegioTram Expresslinie ab San-
dershäuser Straße
Im Planfall 2a ist die Einrichtung einer Expressverbindung zwischen der Kasseler
Innenstadt und Hessisch-Lichtenau vorgesehen. Dafür wird die bisherige Strecken-
führung der RegioTram-Linie 5 (RT5) ab der Haltestelle Scheidemannplatz zur Hal-
testelle Auestadion aufgegeben. Stattdessen fährt sie von Kassel Hauptbahnhof
kommend ab Scheidemannplatz über den Lutherplatz zur Haltestelle Am Stern.
Von dort folgt die RT5 dem Streckenverlauf der Linie 4 mit folgenden Änderungen:
1. Neuer Abzweig und Nutzung der Lossetalbahn
► Nach der Sandershäuser Straße zweigt die RT5 ab und fädelt über eine
neu einzurichtende Systemwechselstelle in den Bahnhof Bettenhausen
ein. Im Bahnhof ist eine neue Haltestelle Bahnhof Bettenhausen vorgese-
hen. Die RT5 folgt anschließend der Lossetalbahn bis zur Haltestelle Kau-
fungen Papierfabrik.
2. Neue Andienung bzw. Errichtung der Haltestellen:
► Bahnhof Bettenhausen,
► Ochshäuser Straße
► und Heinrich-Steul-Straße.
3. Keine Andienung der Haltestellen:
► Kaufungen Industriestraße,
► und Niederkaufungen Mitte.
1. Nutzung der Umfahrung Kaufungen ohne Andienung der Haltestellen:
► Rieckswiesen,
► Gesamtschule,
► und Oberkaufungen Mitte.
7.1 Infrastrukturmaßnahmen
In diesem Kapitel werden die Infrastrukturmaßnahmen für Variante 2a vorgestellt.
Nicht erwähnte Infrastrukturelemente im Bestand bleiben unverändert.
Hinweis zum Planfall 2a:
Die Maßnahmen des Planfalls 2a im Bereich Bahnhof Bettenhausen bedin-
gen in jedem Falle eine Einbindung der Signaltechnik in das Stellwerk Betten-
hausen. Das Stellwerk, Baujahr um 1910, ist allerdings eines der ältesten
TTK GmbH 03/21 Seite 50/98
