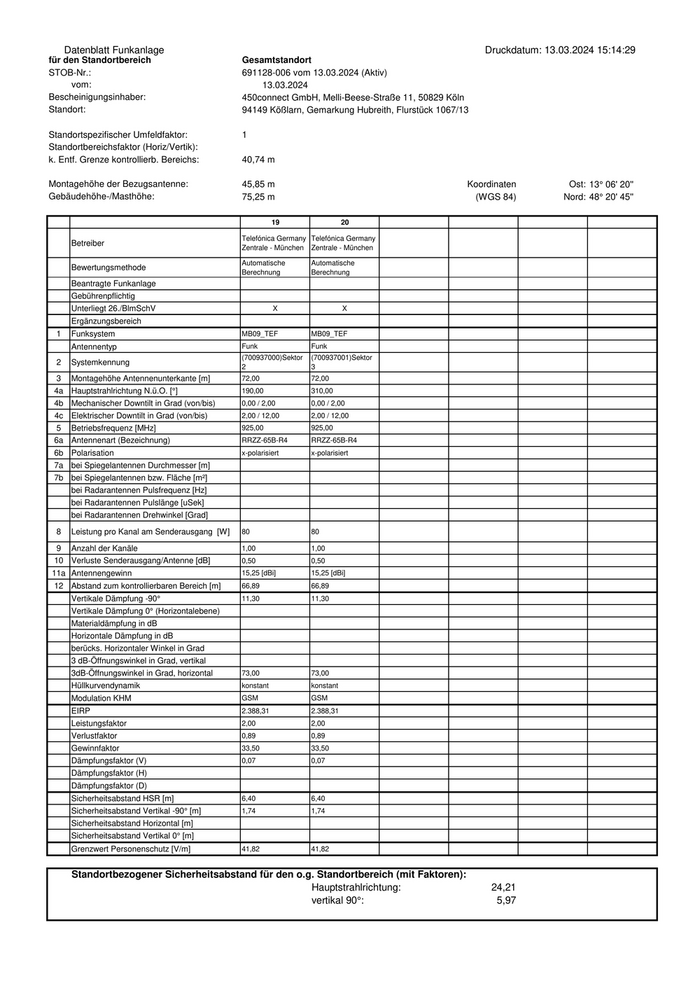

Datenblatt Funkanlage                                                                             Druckdatum: 13.03.2024 15:14:29
für den Standortbereich                          Gesamtstandort
STOB-Nr.:                                        691128-006 vom 13.03.2024 (Aktiv)
      vom:                                           13.03.2024
Bescheinigungsinhaber:                           450connect GmbH, Melli-Beese-Straße 11, 50829 Köln
Standort:                                        94149 Kößlarn, Gemarkung Hubreith, Flurstück 1067/13

Standortspezifischer Umfeldfaktor:               1
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs:          40,74 m

Montagehöhe der Bezugsantenne:                   45,85 m                                            Koordinaten          Ost: 13° 06' 20''
Gebäudehöhe-/Masthöhe:                           75,25 m                                             (WGS 84)           Nord: 48° 20' 45''

                                                            19                  20

                                                 Telefónica Germany Telefónica Germany
       Betreiber
                                                 Zentrale - München Zentrale - München

                                                 Automatische        Automatische
       Bewertungsmethode
                                                 Berechnung          Berechnung
       Beantragte Funkanlage
       Gebührenpflichtig
       Unterliegt 26./BlmSchV                               X                   X
       Ergänzungsbereich
  1    Funksystem                                MB09_TEF            MB09_TEF
       Antennentyp                               Funk                Funk
                                                 (700937000)Sektor   (700937001)Sektor
  2    Systemkennung
                                                 2                   3
  3    Montagehöhe Antennenunterkante [m]        72,00               72,00
 4a Hauptstrahlrichtung N.ü.O. [°]               190,00              310,00
 4b Mechanischer Downtilt in Grad (von/bis)      0,00 / 2,00         0,00 / 2,00
 4c    Elektrischer Downtilt in Grad (von/bis)   2,00 / 12,00        2,00 / 12,00
  5    Betriebsfrequenz [MHz]                    925,00              925,00
 6a Antennenart (Bezeichnung)                    RRZZ-65B-R4         RRZZ-65B-R4
 6b Polarisation                                 x-polarisiert       x-polarisiert
 7a bei Spiegelantennen Durchmesser [m]
 7b bei Spiegelantennen bzw. Fläche [m²]
       bei Radarantennen Pulsfrequenz [Hz]
       bei Radarantennen Pulslänge [uSek]
       bei Radarantennen Drehwinkel [Grad]

  8    Leistung pro Kanal am Senderausgang [W]   80                  80

  9    Anzahl der Kanäle                         1,00                1,00
 10 Verluste Senderausgang/Antenne [dB]          0,50                0,50
11a Antennengewinn                               15,25 [dBi]         15,25 [dBi]
 12 Abstand zum kontrollierbaren Bereich [m]     66,89               66,89
       Vertikale Dämpfung -90°                   11,30               11,30
       Vertikale Dämpfung 0° (Horizontalebene)
       Materialdämpfung in dB
       Horizontale Dämpfung in dB
       berücks. Horizontaler Winkel in Grad
       3 dB-Öffnungswinkel in Grad, vertikal
       3dB-Öffnungswinkel in Grad, horizontal    73,00               73,00
       Hüllkurvendynamik                         konstant            konstant
       Modulation KHM                            GSM                 GSM
       EIRP                                      2.388,31            2.388,31
       Leistungsfaktor                           2,00                2,00
       Verlustfaktor                             0,89                0,89
       Gewinnfaktor                              33,50               33,50
       Dämpfungsfaktor (V)                       0,07                0,07
       Dämpfungsfaktor (H)
       Dämpfungsfaktor (D)
       Sicherheitsabstand HSR [m]                6,40                6,40
       Sicherheitsabstand Vertikal -90° [m]      1,74                1,74
       Sicherheitsabstand Horizontal [m]
       Sicherheitsabstand Vertikal 0° [m]
       Grenzwert Personenschutz [V/m]            41,82               41,82


       Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
                                                       Hauptstrahlrichtung:                              24,21
                                                       vertikal 90°:                                      5,97
