59010351-datenblatt
Dieses Dokument ist Teil der Anfrage „Standortbescheinigungen 070470, 070479, 071317, 59010351“
Datenblatt Funkanlage Druckdatum: 15.10.2021 11:28:47
67 68 69 70 71 72
Telefónica Telefónica Telefónica Telefónica Telefónica Telefónica
Betreiber
Düsseldorf Düsseldorf Düsseldorf Düsseldorf Düsseldorf Düsseldorf
Automatische Automatische Automatische Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB18_VF MB18_VF MB18_VF MB18_VF MB18_VF MB18_VF
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung (700896271)A1 (700897353)A3 (700897567)A9 (700897552)A7 (700897420)A5 (700897406)A4
3 Montagehöhe Antennenunterkante [m] 3,70 3,70 3,70 3,70 3,70 3,70
4a Hauptstrahlrichtung N.ü.O. [°] 242,00 242,00 242,00 302,00 57,00 62,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
5 Betriebsfrequenz [MHz] 1.855,00 1.855,00 1.855,00 1.855,00 1.855,00 1.855,00
6a Antennenart (Bezeichnung) K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 80 80 80 80 80 80
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 28,94 24,97 18,51 26,37 20,85 15,70
11a Antennengewinn 11,10 [dBi] 11,10 [dBi] 11,10 [dBi] 11,10 [dBi] 11,10 [dBi] 11,10 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 3,70 3,70 3,70 3,70 3,70 3,70
Vertikale Dämpfung -90° 11,10 11,10 11,10 11,10 11,10 11,10
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal
3dB-Öffnungswinkel in Grad, horizontal 53,00 53,00 53,00 53,00 53,00 53,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 1,32 3,28 14,52 2,38 8,47 27,74
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,00 0,00 0,01 0,00 0,01 0,03
Gewinnfaktor 12,88 12,88 12,88 12,88 12,88 12,88
Dämpfungsfaktor (V) 0,08 0,08 0,08 0,08 0,08 0,08
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 0,11 0,17 0,35 0,14 0,27 0,49
Sicherheitsabstand Vertikal -90° [m] 0,03 0,05 0,10 0,04 0,08 0,14
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 59,22 59,22 59,22 59,22 59,22 59,22
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 3,46
vertikal 90°: 1,08
für den Standortbereich Gesamtstandort
STOB-Nr.: 59010351-001 vom 15.10.2021 (Aktiv)
vom: 15.10.2021
Bescheinigungsinhaber: Telefónica Germany, Regionalbetrieb West, E-Plus-Straße 1, 40472 Düsseldorf
Standort: 44137 Dortmund, U-Bahn-Station Stadtgarten
Standortspezifischer Umfeldfaktor: 1,0806
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 3,70 m
Montagehöhe der Bezugsantenne: 3,70 m Koordinaten Ost: 07° 27' 52''
Gebäudehöhe-/Masthöhe: 0,00 m (WGS 84) Nord: 51° 30' 38''
73 74 75 76 77 78
Datenblatt Funkanlage Druckdatum: 15.10.2021 11:28:47
Telefónica Telefónica Telefónica Telefónica Telefónica Telefónica
Betreiber
Düsseldorf Düsseldorf Düsseldorf Düsseldorf Düsseldorf Düsseldorf
Automatische Automatische Automatische Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB21_DT MB21_DT MB21_DT MB21_DT MB21_DT MB21_DT
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung (700897524)A6 (700897065)A2 (700896268)A1 (700897354)A3 (700897568)A9 (700897553)A7
3 Montagehöhe Antennenunterkante [m] 3,70 3,70 3,70 3,70 3,70 3,70
4a Hauptstrahlrichtung N.ü.O. [°] 122,00 239,00 242,00 242,00 242,00 302,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
5 Betriebsfrequenz [MHz] 2.150,00 2.150,00 2.150,00 2.150,00 2.150,00 2.150,00
6a Antennenart (Bezeichnung) K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 80 80 80 80 80 80
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 29,09 26,86 29,86 25,74 18,87 27,26
11a Antennengewinn 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 3,70 3,70 3,70 3,70 3,70 3,70
Vertikale Dämpfung -90° 10,90 10,90 10,90 10,90 10,90 10,90
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal
3dB-Öffnungswinkel in Grad, horizontal 53,00 53,00 53,00 53,00 53,00 53,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 1,21 2,03 1,02 2,62 12,77 1,85
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,00 0,00 0,00 0,00 0,01 0,00
Gewinnfaktor 12,30 12,30 12,30 12,30 12,30 12,30
Dämpfungsfaktor (V) 0,08 0,08 0,08 0,08 0,08 0,08
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 0,10 0,13 0,09 0,15 0,32 0,12
Sicherheitsabstand Vertikal -90° [m] 0,03 0,04 0,03 0,04 0,09 0,03
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 3,46
vertikal 90°: 1,08
für den Standortbereich Gesamtstandort
STOB-Nr.: 59010351-001 vom 15.10.2021 (Aktiv)
vom: 15.10.2021
Bescheinigungsinhaber: Telefónica Germany, Regionalbetrieb West, E-Plus-Straße 1, 40472 Düsseldorf
Standort: 44137 Dortmund, U-Bahn-Station Stadtgarten
Standortspezifischer Umfeldfaktor: 1,0806
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 3,70 m
Montagehöhe der Bezugsantenne: 3,70 m Koordinaten Ost: 07° 27' 52''
Gebäudehöhe-/Masthöhe: 0,00 m (WGS 84) Nord: 51° 30' 38''
79 80 81 82 83 84

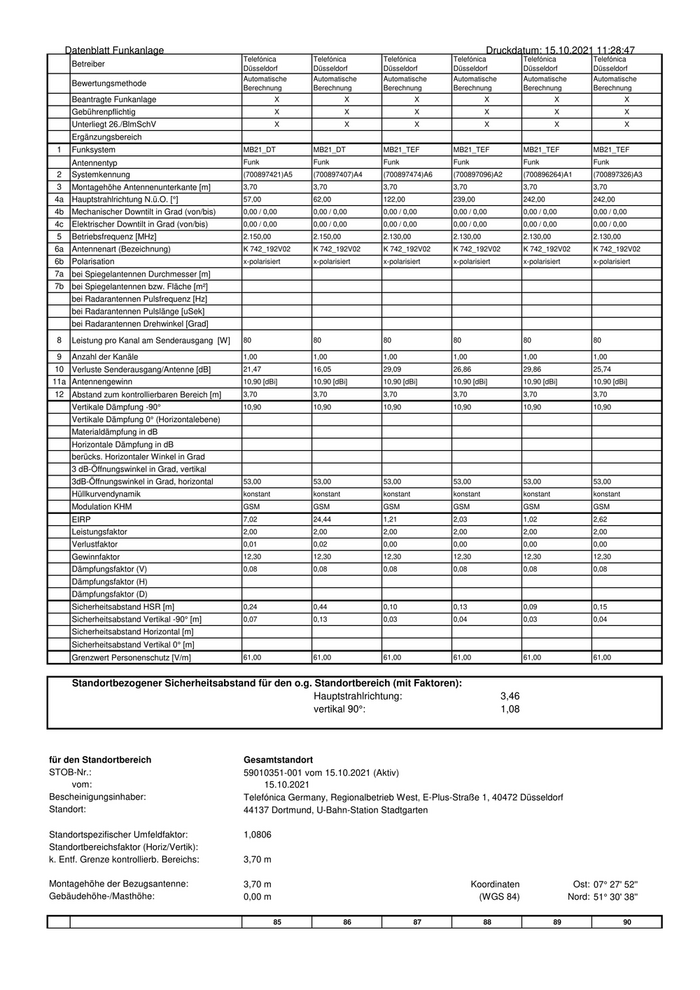

Datenblatt Funkanlage Druckdatum: 15.10.2021 11:28:47
Telefónica Telefónica Telefónica Telefónica Telefónica Telefónica
Betreiber
Düsseldorf Düsseldorf Düsseldorf Düsseldorf Düsseldorf Düsseldorf
Automatische Automatische Automatische Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB21_DT MB21_DT MB21_TEF MB21_TEF MB21_TEF MB21_TEF
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung (700897421)A5 (700897407)A4 (700897474)A6 (700897096)A2 (700896264)A1 (700897326)A3
3 Montagehöhe Antennenunterkante [m] 3,70 3,70 3,70 3,70 3,70 3,70
4a Hauptstrahlrichtung N.ü.O. [°] 57,00 62,00 122,00 239,00 242,00 242,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
5 Betriebsfrequenz [MHz] 2.150,00 2.150,00 2.130,00 2.130,00 2.130,00 2.130,00
6a Antennenart (Bezeichnung) K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 80 80 80 80 80 80
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 21,47 16,05 29,09 26,86 29,86 25,74
11a Antennengewinn 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 3,70 3,70 3,70 3,70 3,70 3,70
Vertikale Dämpfung -90° 10,90 10,90 10,90 10,90 10,90 10,90
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal
3dB-Öffnungswinkel in Grad, horizontal 53,00 53,00 53,00 53,00 53,00 53,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 7,02 24,44 1,21 2,03 1,02 2,62
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,01 0,02 0,00 0,00 0,00 0,00
Gewinnfaktor 12,30 12,30 12,30 12,30 12,30 12,30
Dämpfungsfaktor (V) 0,08 0,08 0,08 0,08 0,08 0,08
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 0,24 0,44 0,10 0,13 0,09 0,15
Sicherheitsabstand Vertikal -90° [m] 0,07 0,13 0,03 0,04 0,03 0,04
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 3,46
vertikal 90°: 1,08
für den Standortbereich Gesamtstandort
STOB-Nr.: 59010351-001 vom 15.10.2021 (Aktiv)
vom: 15.10.2021
Bescheinigungsinhaber: Telefónica Germany, Regionalbetrieb West, E-Plus-Straße 1, 40472 Düsseldorf
Standort: 44137 Dortmund, U-Bahn-Station Stadtgarten
Standortspezifischer Umfeldfaktor: 1,0806
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 3,70 m
Montagehöhe der Bezugsantenne: 3,70 m Koordinaten Ost: 07° 27' 52''
Gebäudehöhe-/Masthöhe: 0,00 m (WGS 84) Nord: 51° 30' 38''
85 86 87 88 89 90

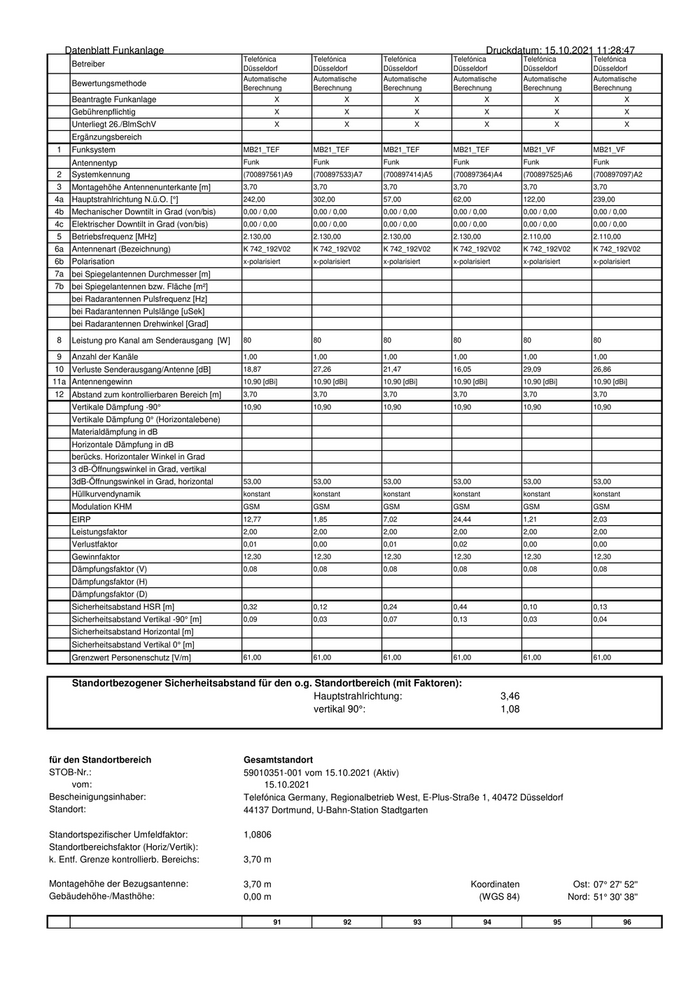

Datenblatt Funkanlage Druckdatum: 15.10.2021 11:28:47
Telefónica Telefónica Telefónica Telefónica Telefónica Telefónica
Betreiber
Düsseldorf Düsseldorf Düsseldorf Düsseldorf Düsseldorf Düsseldorf
Automatische Automatische Automatische Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB21_TEF MB21_TEF MB21_TEF MB21_TEF MB21_VF MB21_VF
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung (700897561)A9 (700897533)A7 (700897414)A5 (700897364)A4 (700897525)A6 (700897097)A2
3 Montagehöhe Antennenunterkante [m] 3,70 3,70 3,70 3,70 3,70 3,70
4a Hauptstrahlrichtung N.ü.O. [°] 242,00 302,00 57,00 62,00 122,00 239,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
5 Betriebsfrequenz [MHz] 2.130,00 2.130,00 2.130,00 2.130,00 2.110,00 2.110,00
6a Antennenart (Bezeichnung) K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 80 80 80 80 80 80
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 18,87 27,26 21,47 16,05 29,09 26,86
11a Antennengewinn 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 3,70 3,70 3,70 3,70 3,70 3,70
Vertikale Dämpfung -90° 10,90 10,90 10,90 10,90 10,90 10,90
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal
3dB-Öffnungswinkel in Grad, horizontal 53,00 53,00 53,00 53,00 53,00 53,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 12,77 1,85 7,02 24,44 1,21 2,03
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,01 0,00 0,01 0,02 0,00 0,00
Gewinnfaktor 12,30 12,30 12,30 12,30 12,30 12,30
Dämpfungsfaktor (V) 0,08 0,08 0,08 0,08 0,08 0,08
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 0,32 0,12 0,24 0,44 0,10 0,13
Sicherheitsabstand Vertikal -90° [m] 0,09 0,03 0,07 0,13 0,03 0,04
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 3,46
vertikal 90°: 1,08
für den Standortbereich Gesamtstandort
STOB-Nr.: 59010351-001 vom 15.10.2021 (Aktiv)
vom: 15.10.2021
Bescheinigungsinhaber: Telefónica Germany, Regionalbetrieb West, E-Plus-Straße 1, 40472 Düsseldorf
Standort: 44137 Dortmund, U-Bahn-Station Stadtgarten
Standortspezifischer Umfeldfaktor: 1,0806
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 3,70 m
Montagehöhe der Bezugsantenne: 3,70 m Koordinaten Ost: 07° 27' 52''
Gebäudehöhe-/Masthöhe: 0,00 m (WGS 84) Nord: 51° 30' 38''
91 92 93 94 95 96

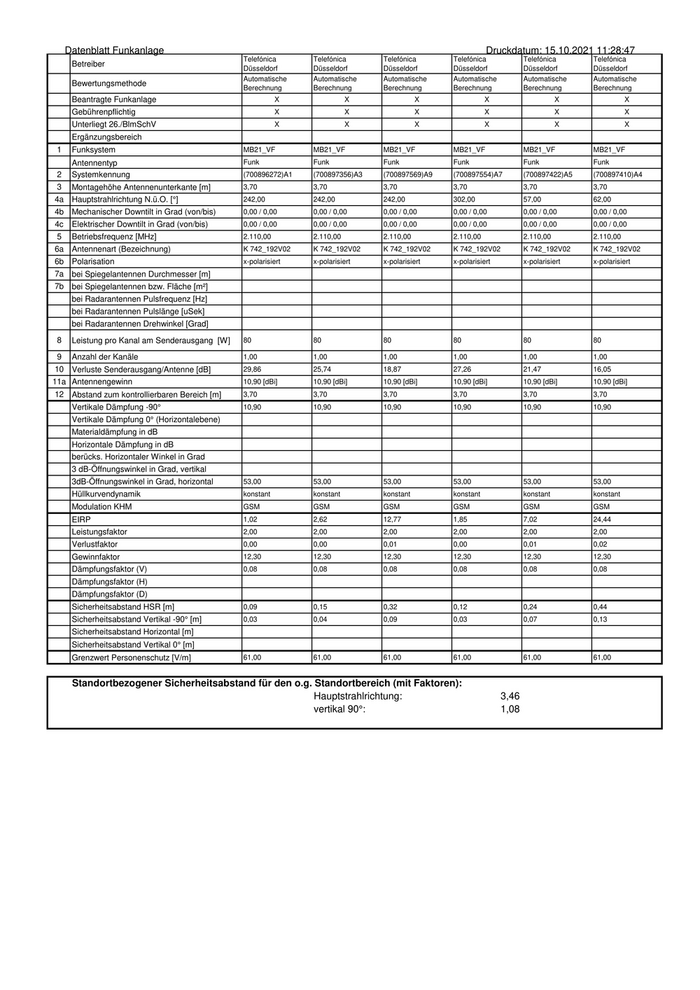

Datenblatt Funkanlage Druckdatum: 15.10.2021 11:28:47
Telefónica Telefónica Telefónica Telefónica Telefónica Telefónica
Betreiber
Düsseldorf Düsseldorf Düsseldorf Düsseldorf Düsseldorf Düsseldorf
Automatische Automatische Automatische Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB21_VF MB21_VF MB21_VF MB21_VF MB21_VF MB21_VF
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung (700896272)A1 (700897356)A3 (700897569)A9 (700897554)A7 (700897422)A5 (700897410)A4
3 Montagehöhe Antennenunterkante [m] 3,70 3,70 3,70 3,70 3,70 3,70
4a Hauptstrahlrichtung N.ü.O. [°] 242,00 242,00 242,00 302,00 57,00 62,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
5 Betriebsfrequenz [MHz] 2.110,00 2.110,00 2.110,00 2.110,00 2.110,00 2.110,00
6a Antennenart (Bezeichnung) K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02 K 742_192V02
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 80 80 80 80 80 80
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 29,86 25,74 18,87 27,26 21,47 16,05
11a Antennengewinn 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi] 10,90 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 3,70 3,70 3,70 3,70 3,70 3,70
Vertikale Dämpfung -90° 10,90 10,90 10,90 10,90 10,90 10,90
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal
3dB-Öffnungswinkel in Grad, horizontal 53,00 53,00 53,00 53,00 53,00 53,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 1,02 2,62 12,77 1,85 7,02 24,44
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,00 0,00 0,01 0,00 0,01 0,02
Gewinnfaktor 12,30 12,30 12,30 12,30 12,30 12,30
Dämpfungsfaktor (V) 0,08 0,08 0,08 0,08 0,08 0,08
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 0,09 0,15 0,32 0,12 0,24 0,44
Sicherheitsabstand Vertikal -90° [m] 0,03 0,04 0,09 0,03 0,07 0,13
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 3,46
vertikal 90°: 1,08
