Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
16 2018 – Regulierung, Telekommunikation – 1317

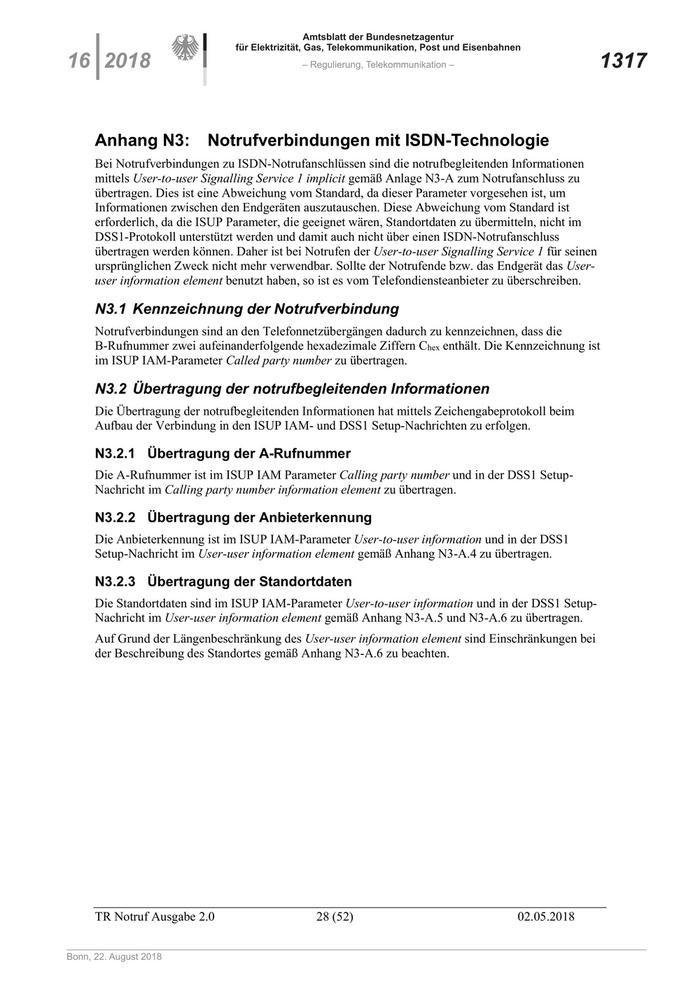

Anhang N3: Notrufverbindungen mit ISDN-Technologie
Bei Notrufverbindungen zu ISDN-Notrufanschlüssen sind die notrufbegleitenden Informationen
mittels User-to-user Signalling Service 1 implicit gemäß Anlage N3-A zum Notrufanschluss zu
übertragen. Dies ist eine Abweichung vom Standard, da dieser Parameter vorgesehen ist, um
Informationen zwischen den Endgeräten auszutauschen. Diese Abweichung vom Standard ist
erforderlich, da die ISUP Parameter, die geeignet wären, Standortdaten zu übermitteln, nicht im
DSS1-Protokoll unterstützt werden und damit auch nicht über einen ISDN-Notrufanschluss
übertragen werden können. Daher ist bei Notrufen der User-to-user Signalling Service 1 für seinen
ursprünglichen Zweck nicht mehr verwendbar. Sollte der Notrufende bzw. das Endgerät das User-
user information element benutzt haben, so ist es vom Telefondiensteanbieter zu überschreiben.
N3.1 Kennzeichnung der Notrufverbindung
Notrufverbindungen sind an den Telefonnetzübergängen dadurch zu kennzeichnen, dass die
B-Rufnummer zwei aufeinanderfolgende hexadezimale Ziffern Chex enthält. Die Kennzeichnung ist
im ISUP IAM-Parameter Called party number zu übertragen.
N3.2 Übertragung der notrufbegleitenden Informationen
Die Übertragung der notrufbegleitenden Informationen hat mittels Zeichengabeprotokoll beim
Aufbau der Verbindung in den ISUP IAM- und DSS1 Setup-Nachrichten zu erfolgen.
N3.2.1 Übertragung der A-Rufnummer
Die A-Rufnummer ist im ISUP IAM Parameter Calling party number und in der DSS1 Setup-
Nachricht im Calling party number information element zu übertragen.
N3.2.2 Übertragung der Anbieterkennung
Die Anbieterkennung ist im ISUP IAM-Parameter User-to-user information und in der DSS1
Setup-Nachricht im User-user information element gemäß Anhang N3-A.4 zu übertragen.
N3.2.3 Übertragung der Standortdaten
Die Standortdaten sind im ISUP IAM-Parameter User-to-user information und in der DSS1 Setup-
Nachricht im User-user information element gemäß Anhang N3-A.5 und N3-A.6 zu übertragen.
Auf Grund der Längenbeschränkung des User-user information element sind Einschränkungen bei
der Beschreibung des Standortes gemäß Anhang N3-A.6 zu beachten.
TR Notruf Ausgabe 2.0 28 (52) 02.05.2018
Bonn, 22. August 2018
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
1318 – Regulierung, Telekommunikation – 16 2018

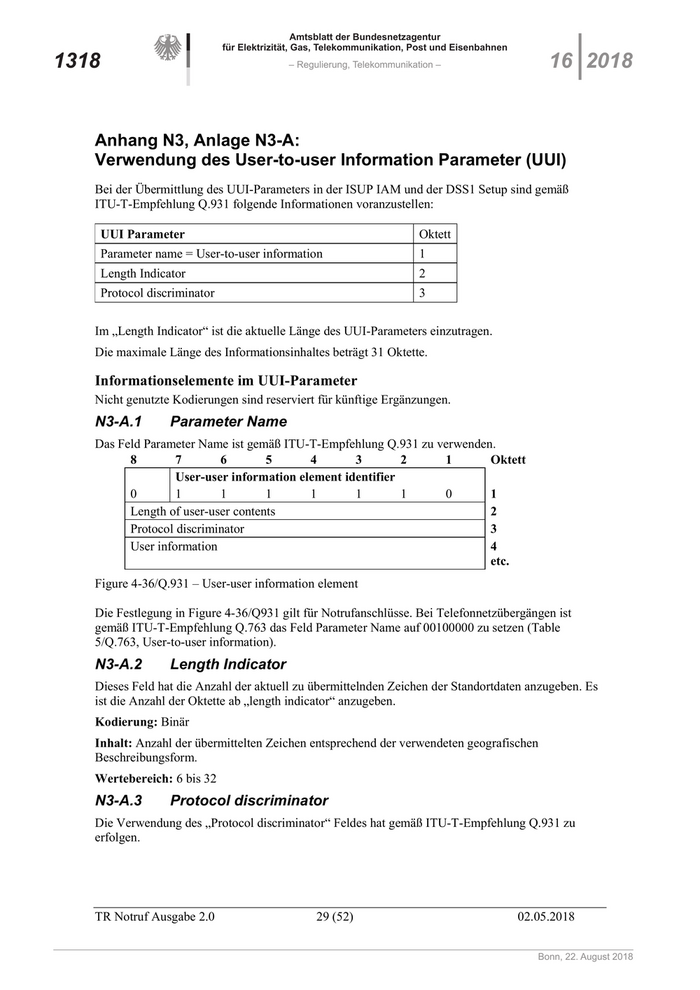

Anhang N3, Anlage N3-A:
Verwendung des User-to-user Information Parameter (UUI)
Bei der Übermittlung des UUI-Parameters in der ISUP IAM und der DSS1 Setup sind gemäß
ITU-T-Empfehlung Q.931 folgende Informationen voranzustellen:
UUI Parameter Oktett
Parameter name = User-to-user information 1
Length Indicator 2
Protocol discriminator 3
Im „Length Indicator“ ist die aktuelle Länge des UUI-Parameters einzutragen.
Die maximale Länge des Informationsinhaltes beträgt 31 Oktette.
Informationselemente im UUI-Parameter
Nicht genutzte Kodierungen sind reserviert für künftige Ergänzungen.
N3-A.1 Parameter Name
Das Feld Parameter Name ist gemäß ITU-T-Empfehlung Q.931 zu verwenden.
8 7 6 5 4 3 2 1 Oktett
User-user information element identifier
0 1 1 1 1 1 1 0 1
Length of user-user contents 2
Protocol discriminator 3
User information 4
etc.
Figure 4-36/Q.931 – User-user information element
Die Festlegung in Figure 4-36/Q931 gilt für Notrufanschlüsse. Bei Telefonnetzübergängen ist
gemäß ITU-T-Empfehlung Q.763 das Feld Parameter Name auf 00100000 zu setzen (Table
5/Q.763, User-to-user information).
N3-A.2 Length Indicator
Dieses Feld hat die Anzahl der aktuell zu übermittelnden Zeichen der Standortdaten anzugeben. Es
ist die Anzahl der Oktette ab „length indicator“ anzugeben.
Kodierung: Binär
Inhalt: Anzahl der übermittelten Zeichen entsprechend der verwendeten geografischen
Beschreibungsform.
Wertebereich: 6 bis 32
N3-A.3 Protocol discriminator
Die Verwendung des „Protocol discriminator“ Feldes hat gemäß ITU-T-Empfehlung Q.931 zu
erfolgen.
TR Notruf Ausgabe 2.0 29 (52) 02.05.2018
Bonn, 22. August 2018
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
16 2018 – Regulierung, Telekommunikation – 1319

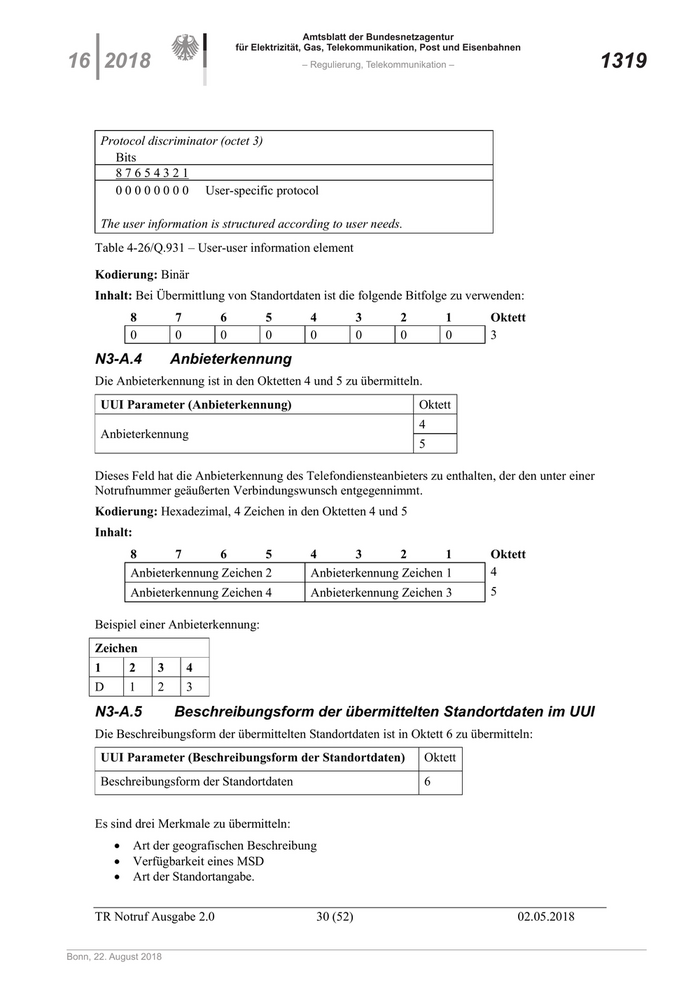

Protocol discriminator (octet 3)
Bits
87654321
0 0 0 0 0 0 0 0 User-specific protocol
The user information is structured according to user needs.
Table 4-26/Q.931 – User-user information element
Kodierung: Binär
Inhalt: Bei Übermittlung von Standortdaten ist die folgende Bitfolge zu verwenden:
8 7 6 5 4 3 2 1 Oktett
0 0 0 0 0 0 0 0 3
N3-A.4 Anbieterkennung
Die Anbieterkennung ist in den Oktetten 4 und 5 zu übermitteln.
UUI Parameter (Anbieterkennung) Oktett
4
Anbieterkennung
5
Dieses Feld hat die Anbieterkennung des Telefondiensteanbieters zu enthalten, der den unter einer
Notrufnummer geäußerten Verbindungswunsch entgegennimmt.
Kodierung: Hexadezimal, 4 Zeichen in den Oktetten 4 und 5
Inhalt:
8 7 6 5 4 3 2 1 Oktett
Anbieterkennung Zeichen 2 Anbieterkennung Zeichen 1 4
Anbieterkennung Zeichen 4 Anbieterkennung Zeichen 3 5
Beispiel einer Anbieterkennung:
Zeichen
1 2 3 4
D 1 2 3
N3-A.5 Beschreibungsform der übermittelten Standortdaten im UUI
Die Beschreibungsform der übermittelten Standortdaten ist in Oktett 6 zu übermitteln:
UUI Parameter (Beschreibungsform der Standortdaten) Oktett
Beschreibungsform der Standortdaten 6
Es sind drei Merkmale zu übermitteln:
• Art der geografischen Beschreibung
• Verfügbarkeit eines MSD
• Art der Standortangabe.
TR Notruf Ausgabe 2.0 30 (52) 02.05.2018
Bonn, 22. August 2018
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
1320 – Regulierung, Telekommunikation – 16 2018

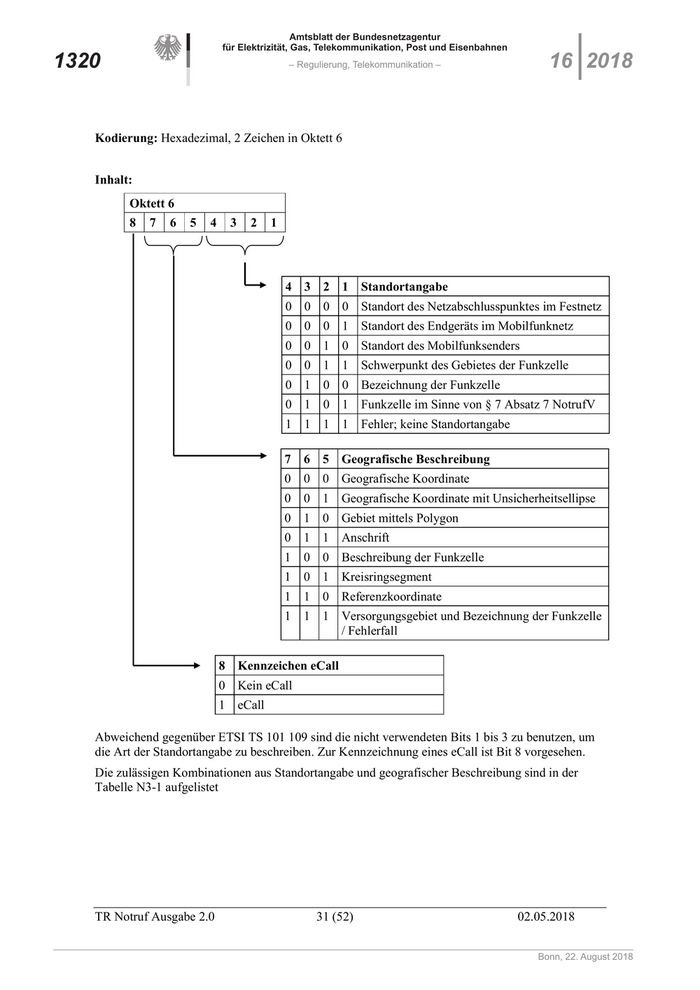

Kodierung: Hexadezimal, 2 Zeichen in Oktett 6
Inhalt:
Oktett 6
8 7 6 5 4 3 2 1
4 3 2 1 Standortangabe
0 0 0 0 Standort des Netzabschlusspunktes im Festnetz
0 0 0 1 Standort des Endgeräts im Mobilfunknetz
0 0 1 0 Standort des Mobilfunksenders
0 0 1 1 Schwerpunkt des Gebietes der Funkzelle
0 1 0 0 Bezeichnung der Funkzelle
0 1 0 1 Funkzelle im Sinne von § 7 Absatz 7 NotrufV
1 1 1 1 Fehler; keine Standortangabe
7 6 5 Geografische Beschreibung
0 0 0 Geografische Koordinate
0 0 1 Geografische Koordinate mit Unsicherheitsellipse
0 1 0 Gebiet mittels Polygon
0 1 1 Anschrift
1 0 0 Beschreibung der Funkzelle
1 0 1 Kreisringsegment
1 1 0 Referenzkoordinate
1 1 1 Versorgungsgebiet und Bezeichnung der Funkzelle
/ Fehlerfall
8 Kennzeichen eCall
0 Kein eCall
1 eCall
Abweichend gegenüber ETSI TS 101 109 sind die nicht verwendeten Bits 1 bis 3 zu benutzen, um
die Art der Standortangabe zu beschreiben. Zur Kennzeichnung eines eCall ist Bit 8 vorgesehen.
Die zulässigen Kombinationen aus Standortangabe und geografischer Beschreibung sind in der
Tabelle N3-1 aufgelistet
TR Notruf Ausgabe 2.0 31 (52) 02.05.2018
Bonn, 22. August 2018
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
16 2018 – Regulierung, Telekommunikation – 1321

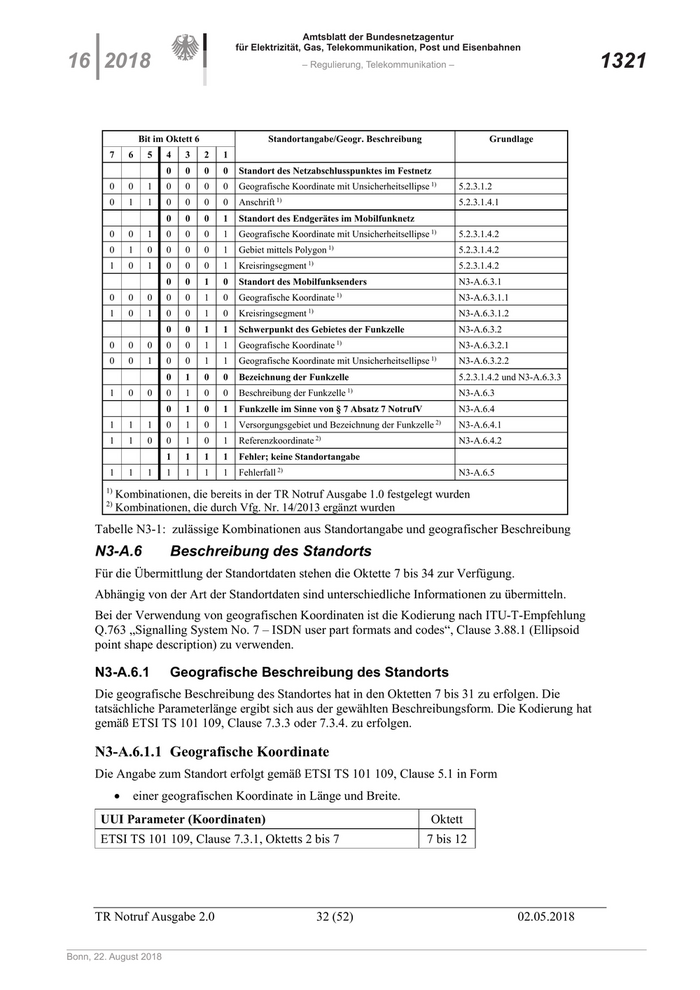

Bit im Oktett 6 Standortangabe/Geogr. Beschreibung Grundlage
7 6 5 4 3 2 1
0 0 0 0 Standort des Netzabschlusspunktes im Festnetz
0 0 1 0 0 0 0 Geografische Koordinate mit Unsicherheitsellipse 1) 5.2.3.1.2
0 1 1 0 0 0 0 Anschrift 1) 5.2.3.1.4.1
0 0 0 1 Standort des Endgerätes im Mobilfunknetz
0 0 1 0 0 0 1 Geografische Koordinate mit Unsicherheitsellipse 1) 5.2.3.1.4.2
0 1 0 0 0 0 1 Gebiet mittels Polygon 1) 5.2.3.1.4.2
1 0 1 0 0 0 1 Kreisringsegment 1) 5.2.3.1.4.2
0 0 1 0 Standort des Mobilfunksenders N3-A.6.3.1
0 0 0 0 0 1 0 Geografische Koordinate 1) N3-A.6.3.1.1
1 0 1 0 0 1 0 Kreisringsegment 1) N3-A.6.3.1.2
0 0 1 1 Schwerpunkt des Gebietes der Funkzelle N3-A.6.3.2
0 0 0 0 0 1 1 Geografische Koordinate 1) N3-A.6.3.2.1
0 0 1 0 0 1 1 Geografische Koordinate mit Unsicherheitsellipse 1) N3-A.6.3.2.2
0 1 0 0 Bezeichnung der Funkzelle 5.2.3.1.4.2 und N3-A.6.3.3
1 0 0 0 1 0 0 Beschreibung der Funkzelle 1) N3-A.6.3
0 1 0 1 Funkzelle im Sinne von § 7 Absatz 7 NotrufV N3-A.6.4
1 1 1 0 1 0 1 Versorgungsgebiet und Bezeichnung der Funkzelle 2) N3-A.6.4.1
1 1 0 0 1 0 1 Referenzkoordinate 2) N3-A.6.4.2
1 1 1 1 Fehler; keine Standortangabe
1 1 1 1 1 1 1 Fehlerfall 2) N3-A.6.5
1)
Kombinationen, die bereits in der TR Notruf Ausgabe 1.0 festgelegt wurden
2)
Kombinationen, die durch Vfg. Nr. 14/2013 ergänzt wurden
Tabelle N3-1: zulässige Kombinationen aus Standortangabe und geografischer Beschreibung
N3-A.6 Beschreibung des Standorts
Für die Übermittlung der Standortdaten stehen die Oktette 7 bis 34 zur Verfügung.
Abhängig von der Art der Standortdaten sind unterschiedliche Informationen zu übermitteln.
Bei der Verwendung von geografischen Koordinaten ist die Kodierung nach ITU-T-Empfehlung
Q.763 „Signalling System No. 7 – ISDN user part formats and codes“, Clause 3.88.1 (Ellipsoid
point shape description) zu verwenden.
N3-A.6.1 Geografische Beschreibung des Standorts
Die geografische Beschreibung des Standortes hat in den Oktetten 7 bis 31 zu erfolgen. Die
tatsächliche Parameterlänge ergibt sich aus der gewählten Beschreibungsform. Die Kodierung hat
gemäß ETSI TS 101 109, Clause 7.3.3 oder 7.3.4. zu erfolgen.
N3-A.6.1.1 Geografische Koordinate
Die Angabe zum Standort erfolgt gemäß ETSI TS 101 109, Clause 5.1 in Form
• einer geografischen Koordinate in Länge und Breite.
UUI Parameter (Koordinaten) Oktett
ETSI TS 101 109, Clause 7.3.1, Oktetts 2 bis 7 7 bis 12
TR Notruf Ausgabe 2.0 32 (52) 02.05.2018
Bonn, 22. August 2018
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
1322 – Regulierung, Telekommunikation – 16 2018

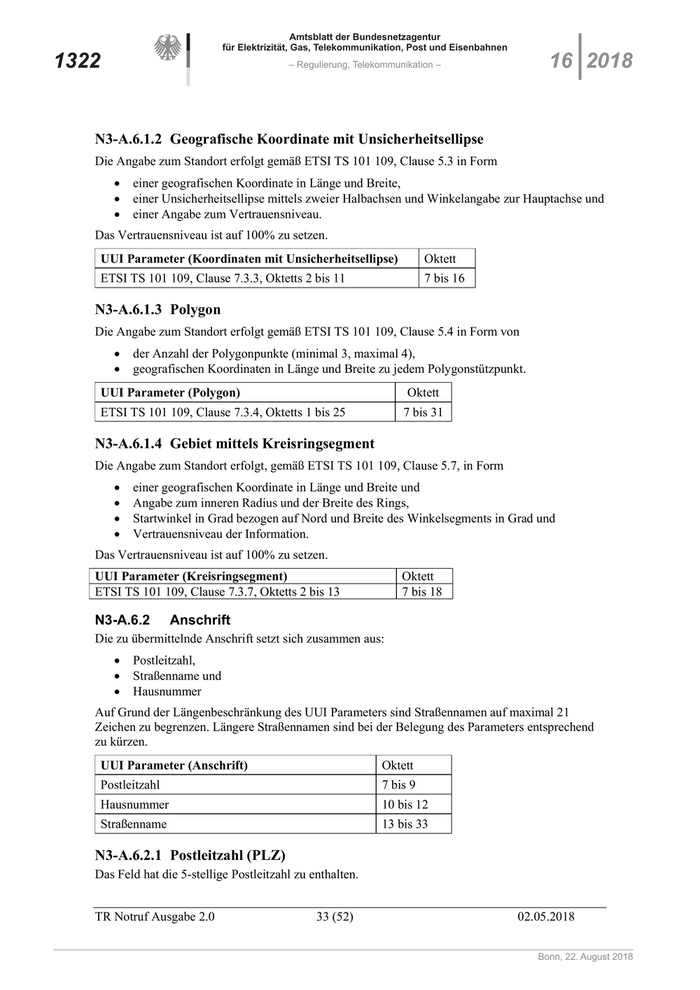

N3-A.6.1.2 Geografische Koordinate mit Unsicherheitsellipse
Die Angabe zum Standort erfolgt gemäß ETSI TS 101 109, Clause 5.3 in Form
• einer geografischen Koordinate in Länge und Breite,
• einer Unsicherheitsellipse mittels zweier Halbachsen und Winkelangabe zur Hauptachse und
• einer Angabe zum Vertrauensniveau.
Das Vertrauensniveau ist auf 100% zu setzen.
UUI Parameter (Koordinaten mit Unsicherheitsellipse) Oktett
ETSI TS 101 109, Clause 7.3.3, Oktetts 2 bis 11 7 bis 16
N3-A.6.1.3 Polygon
Die Angabe zum Standort erfolgt gemäß ETSI TS 101 109, Clause 5.4 in Form von
• der Anzahl der Polygonpunkte (minimal 3, maximal 4),
• geografischen Koordinaten in Länge und Breite zu jedem Polygonstützpunkt.
UUI Parameter (Polygon) Oktett
ETSI TS 101 109, Clause 7.3.4, Oktetts 1 bis 25 7 bis 31
N3-A.6.1.4 Gebiet mittels Kreisringsegment
Die Angabe zum Standort erfolgt, gemäß ETSI TS 101 109, Clause 5.7, in Form
• einer geografischen Koordinate in Länge und Breite und
• Angabe zum inneren Radius und der Breite des Rings,
• Startwinkel in Grad bezogen auf Nord und Breite des Winkelsegments in Grad und
• Vertrauensniveau der Information.
Das Vertrauensniveau ist auf 100% zu setzen.
UUI Parameter (Kreisringsegment) Oktett
ETSI TS 101 109, Clause 7.3.7, Oktetts 2 bis 13 7 bis 18
N3-A.6.2 Anschrift
Die zu übermittelnde Anschrift setzt sich zusammen aus:
• Postleitzahl,
• Straßenname und
• Hausnummer
Auf Grund der Längenbeschränkung des UUI Parameters sind Straßennamen auf maximal 21
Zeichen zu begrenzen. Längere Straßennamen sind bei der Belegung des Parameters entsprechend
zu kürzen.
UUI Parameter (Anschrift) Oktett
Postleitzahl 7 bis 9
Hausnummer 10 bis 12
Straßenname 13 bis 33
N3-A.6.2.1 Postleitzahl (PLZ)
Das Feld hat die 5-stellige Postleitzahl zu enthalten.
TR Notruf Ausgabe 2.0 33 (52) 02.05.2018
Bonn, 22. August 2018
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
16 2018 – Regulierung, Telekommunikation – 1323
Kodierung: Dezimal 5 Ziffern in den Oktetten 7 bis 9.
Inhalt:
8 7 6 5 4 3 2 1 Oktett
PLZ Ziffer 2 PLZ Ziffer 1 7
PLZ Ziffer 4 PLZ Ziffer 3 8
Fhex PLZ Ziffer 5 9
N3-A.6.2.2 Hausnummer
Das Feld hat die Hausnummer der Anschrift zu enthalten. Es sind zwei Merkmale zu übermitteln:
• Ziffern der Hausnummer
• Zusatz zur Hausnummer
Kodierung: Dezimal 4 Ziffern in den Oktetten 10 und 11 sowie 1 Zeichen ASCII in den Bits 1 bis
7 des Oktetts 12. Das Bit 8 des Oktetts 12 ist auf den Binärwert 0 zu setzen und auf der Seite des
Empfängers nicht auszuwerten.
Leere Halboktette bei ein-, zwei- oder dreistelligen Hausnummern werden mit Fhex kodiert. Ein
leerer Zusatz zur Hausnummer wird mit FFhex kodiert.
In den Fällen, in denen die Anschrift einen Hausnummernbereich enthält (Beispiel: Bahnhofstr. 32-
38), ist die erste Hausnummer mit dem Zeichen „-„ (hexadezimal 2D) als Zusatz zur Hausnummer
anzugeben, und die zweite Hausnummer ist nicht anzugeben (Beispiel: 32-, Kodierung folglich
hexadezimal 23 FF 2D).
Inhalt:
8 7 6 5 4 3 2 1 Oktett
Hausnummer Ziffer 2 Hausnummer Ziffer 1 10
Hausnummer Ziffer 4 Hausnummer Ziffer 3 11
Zusatz zur Hausnummer 12
N3-A.6.2.3 Straßenname
Das Feld hat den Straßennamen der Anschrift zu enthalten.
Kodierung: maximal 21 ASCII Zeichen in den Bits 1 bis 7 der Oktette 13 bis 33. Bit 8 eines jeden
Oktetts ist auf den Binärwert 0 zu setzen und auf der Seite des Empfängers nicht auszuwerten. Die
spezifischen deutschen Zeichen ä, ö, ü und ß sind in ae, oe, ue und ss umzuwandeln.
Inhalt: Straßenname 21 Zeichen. Ist der Straßenname länger als 21 Zeichen, so sind die Zeichen 1
bis 21 des Straßennamens zu verwenden.
N3-A.6.3 Beschreibung der Funkzelle
Die geografische Beschreibung der Funkzelle hat zu erfolgen als
• Standort des Mobilfunksenders oder
• Schwerpunkt des Gebietes der Funkzelle.
Alternativ oder ergänzend kann eine eindeutige Bezeichnung der Funkzelle, aus der die Verbindung
aufgebaut wurde, angegeben werden. Bei der Verwendung der Bezeichnung der Funkzelle ist
sicherzustellen, dass die Informationen zur Umsetzung der Bezeichnung in die geografischen
Angaben zum Gebiet bei den Notrufabfragestellen gemäß Abschnitt 5.2.3.1.4.2 vorliegen.
TR Notruf Ausgabe 2.0 34 (52) 02.05.2018
Bonn, 22. August 2018
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
1324 – Regulierung, Telekommunikation – 16 2018

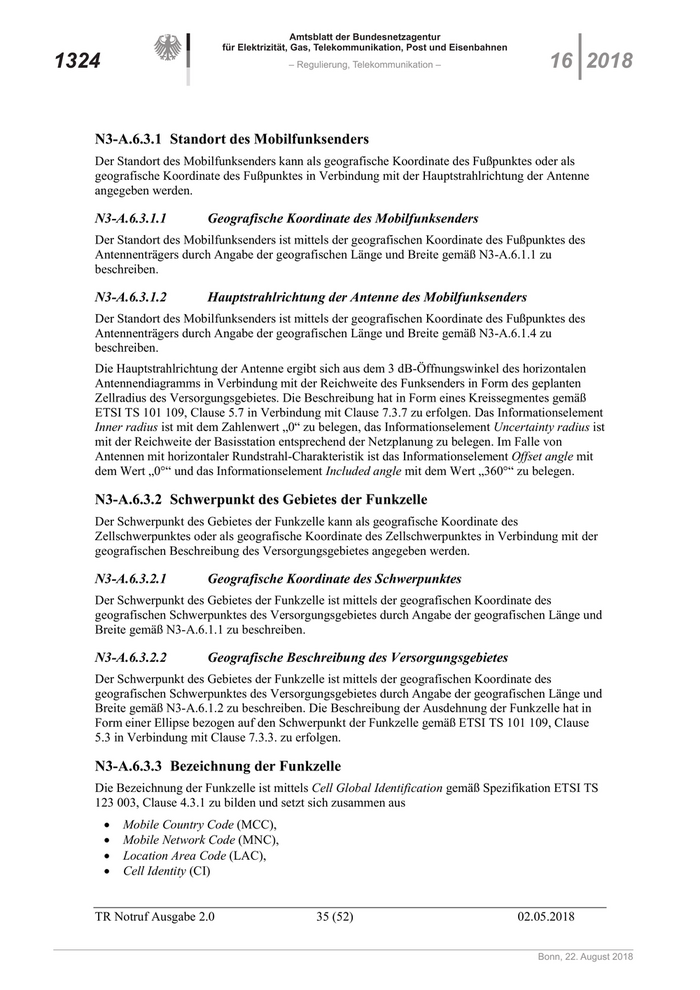

N3-A.6.3.1 Standort des Mobilfunksenders
Der Standort des Mobilfunksenders kann als geografische Koordinate des Fußpunktes oder als
geografische Koordinate des Fußpunktes in Verbindung mit der Hauptstrahlrichtung der Antenne
angegeben werden.
N3-A.6.3.1.1 Geografische Koordinate des Mobilfunksenders
Der Standort des Mobilfunksenders ist mittels der geografischen Koordinate des Fußpunktes des
Antennenträgers durch Angabe der geografischen Länge und Breite gemäß N3-A.6.1.1 zu
beschreiben.
N3-A.6.3.1.2 Hauptstrahlrichtung der Antenne des Mobilfunksenders
Der Standort des Mobilfunksenders ist mittels der geografischen Koordinate des Fußpunktes des
Antennenträgers durch Angabe der geografischen Länge und Breite gemäß N3-A.6.1.4 zu
beschreiben.
Die Hauptstrahlrichtung der Antenne ergibt sich aus dem 3 dB-Öffnungswinkel des horizontalen
Antennendiagramms in Verbindung mit der Reichweite des Funksenders in Form des geplanten
Zellradius des Versorgungsgebietes. Die Beschreibung hat in Form eines Kreissegmentes gemäß
ETSI TS 101 109, Clause 5.7 in Verbindung mit Clause 7.3.7 zu erfolgen. Das Informationselement
Inner radius ist mit dem Zahlenwert „0“ zu belegen, das Informationselement Uncertainty radius ist
mit der Reichweite der Basisstation entsprechend der Netzplanung zu belegen. Im Falle von
Antennen mit horizontaler Rundstrahl-Charakteristik ist das Informationselement Offset angle mit
dem Wert „0°“ und das Informationselement Included angle mit dem Wert „360°“ zu belegen.
N3-A.6.3.2 Schwerpunkt des Gebietes der Funkzelle
Der Schwerpunkt des Gebietes der Funkzelle kann als geografische Koordinate des
Zellschwerpunktes oder als geografische Koordinate des Zellschwerpunktes in Verbindung mit der
geografischen Beschreibung des Versorgungsgebietes angegeben werden.
N3-A.6.3.2.1 Geografische Koordinate des Schwerpunktes
Der Schwerpunkt des Gebietes der Funkzelle ist mittels der geografischen Koordinate des
geografischen Schwerpunktes des Versorgungsgebietes durch Angabe der geografischen Länge und
Breite gemäß N3-A.6.1.1 zu beschreiben.
N3-A.6.3.2.2 Geografische Beschreibung des Versorgungsgebietes
Der Schwerpunkt des Gebietes der Funkzelle ist mittels der geografischen Koordinate des
geografischen Schwerpunktes des Versorgungsgebietes durch Angabe der geografischen Länge und
Breite gemäß N3-A.6.1.2 zu beschreiben. Die Beschreibung der Ausdehnung der Funkzelle hat in
Form einer Ellipse bezogen auf den Schwerpunkt der Funkzelle gemäß ETSI TS 101 109, Clause
5.3 in Verbindung mit Clause 7.3.3. zu erfolgen.
N3-A.6.3.3 Bezeichnung der Funkzelle
Die Bezeichnung der Funkzelle ist mittels Cell Global Identification gemäß Spezifikation ETSI TS
123 003, Clause 4.3.1 zu bilden und setzt sich zusammen aus
• Mobile Country Code (MCC),
• Mobile Network Code (MNC),
• Location Area Code (LAC),
• Cell Identity (CI)
TR Notruf Ausgabe 2.0 35 (52) 02.05.2018
Bonn, 22. August 2018
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
16 2018 – Regulierung, Telekommunikation – 1325

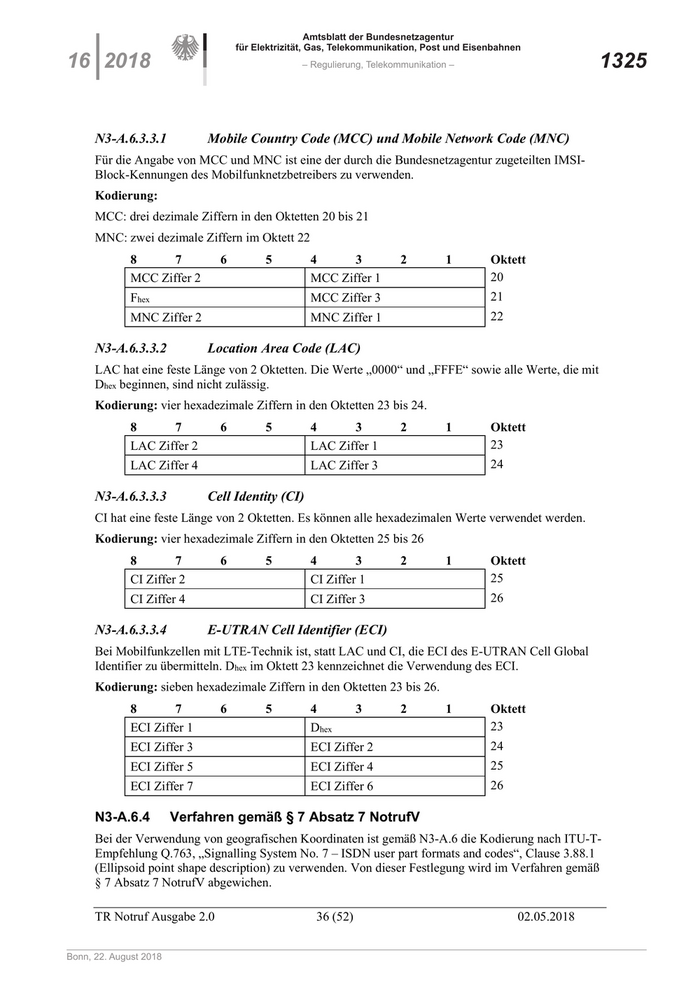

N3-A.6.3.3.1 Mobile Country Code (MCC) und Mobile Network Code (MNC)
Für die Angabe von MCC und MNC ist eine der durch die Bundesnetzagentur zugeteilten IMSI-
Block-Kennungen des Mobilfunknetzbetreibers zu verwenden.
Kodierung:
MCC: drei dezimale Ziffern in den Oktetten 20 bis 21
MNC: zwei dezimale Ziffern im Oktett 22
8 7 6 5 4 3 2 1 Oktett
MCC Ziffer 2 MCC Ziffer 1 20
Fhex MCC Ziffer 3 21
MNC Ziffer 2 MNC Ziffer 1 22
N3-A.6.3.3.2 Location Area Code (LAC)
LAC hat eine feste Länge von 2 Oktetten. Die Werte „0000“ und „FFFE“ sowie alle Werte, die mit
Dhex beginnen, sind nicht zulässig.
Kodierung: vier hexadezimale Ziffern in den Oktetten 23 bis 24.
8 7 6 5 4 3 2 1 Oktett
LAC Ziffer 2 LAC Ziffer 1 23
LAC Ziffer 4 LAC Ziffer 3 24
N3-A.6.3.3.3 Cell Identity (CI)
CI hat eine feste Länge von 2 Oktetten. Es können alle hexadezimalen Werte verwendet werden.
Kodierung: vier hexadezimale Ziffern in den Oktetten 25 bis 26
8 7 6 5 4 3 2 1 Oktett
CI Ziffer 2 CI Ziffer 1 25
CI Ziffer 4 CI Ziffer 3 26
N3-A.6.3.3.4 E-UTRAN Cell Identifier (ECI)
Bei Mobilfunkzellen mit LTE-Technik ist, statt LAC und CI, die ECI des E-UTRAN Cell Global
Identifier zu übermitteln. Dhex im Oktett 23 kennzeichnet die Verwendung des ECI.
Kodierung: sieben hexadezimale Ziffern in den Oktetten 23 bis 26.
8 7 6 5 4 3 2 1 Oktett
ECI Ziffer 1 Dhex 23
ECI Ziffer 3 ECI Ziffer 2 24
ECI Ziffer 5 ECI Ziffer 4 25
ECI Ziffer 7 ECI Ziffer 6 26
N3-A.6.4 Verfahren gemäß § 7 Absatz 7 NotrufV
Bei der Verwendung von geografischen Koordinaten ist gemäß N3-A.6 die Kodierung nach ITU-T-
Empfehlung Q.763, „Signalling System No. 7 – ISDN user part formats and codes“, Clause 3.88.1
(Ellipsoid point shape description) zu verwenden. Von dieser Festlegung wird im Verfahren gemäß
§ 7 Absatz 7 NotrufV abgewichen.
TR Notruf Ausgabe 2.0 36 (52) 02.05.2018
Bonn, 22. August 2018
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
1326 – Regulierung, Telekommunikation – 16 2018

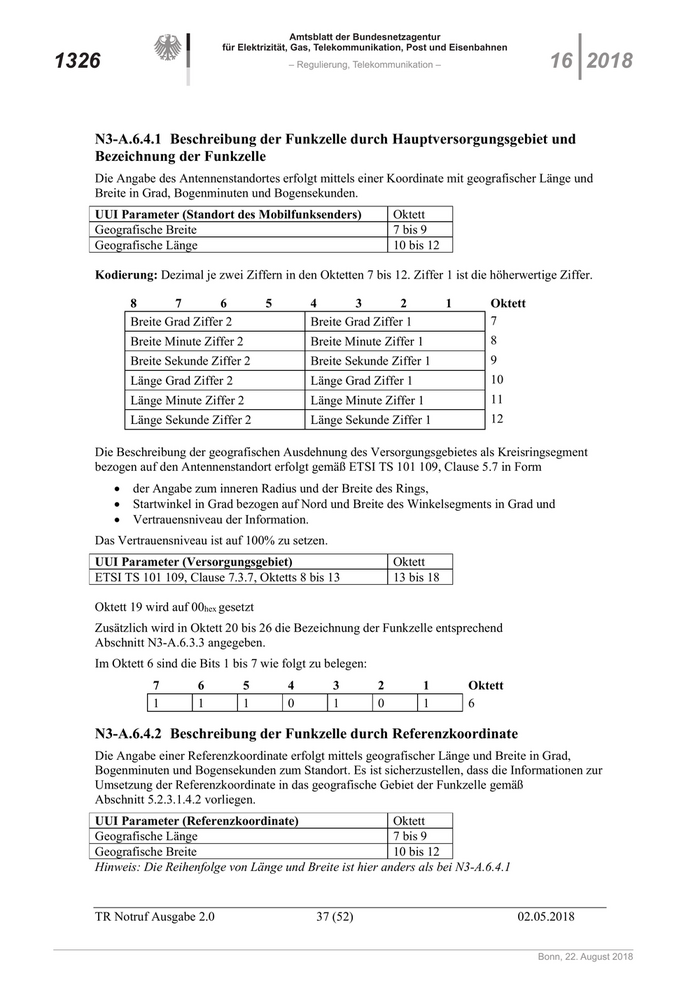

N3-A.6.4.1 Beschreibung der Funkzelle durch Hauptversorgungsgebiet und
Bezeichnung der Funkzelle
Die Angabe des Antennenstandortes erfolgt mittels einer Koordinate mit geografischer Länge und
Breite in Grad, Bogenminuten und Bogensekunden.
UUI Parameter (Standort des Mobilfunksenders) Oktett
Geografische Breite 7 bis 9
Geografische Länge 10 bis 12
Kodierung: Dezimal je zwei Ziffern in den Oktetten 7 bis 12. Ziffer 1 ist die höherwertige Ziffer.
8 7 6 5 4 3 2 1 Oktett
Breite Grad Ziffer 2 Breite Grad Ziffer 1 7
Breite Minute Ziffer 2 Breite Minute Ziffer 1 8
Breite Sekunde Ziffer 2 Breite Sekunde Ziffer 1 9
Länge Grad Ziffer 2 Länge Grad Ziffer 1 10
Länge Minute Ziffer 2 Länge Minute Ziffer 1 11
Länge Sekunde Ziffer 2 Länge Sekunde Ziffer 1 12
Die Beschreibung der geografischen Ausdehnung des Versorgungsgebietes als Kreisringsegment
bezogen auf den Antennenstandort erfolgt gemäß ETSI TS 101 109, Clause 5.7 in Form
• der Angabe zum inneren Radius und der Breite des Rings,
• Startwinkel in Grad bezogen auf Nord und Breite des Winkelsegments in Grad und
• Vertrauensniveau der Information.
Das Vertrauensniveau ist auf 100% zu setzen.
UUI Parameter (Versorgungsgebiet) Oktett
ETSI TS 101 109, Clause 7.3.7, Oktetts 8 bis 13 13 bis 18
Oktett 19 wird auf 00hex gesetzt
Zusätzlich wird in Oktett 20 bis 26 die Bezeichnung der Funkzelle entsprechend
Abschnitt N3-A.6.3.3 angegeben.
Im Oktett 6 sind die Bits 1 bis 7 wie folgt zu belegen:
7 6 5 4 3 2 1 Oktett
1 1 1 0 1 0 1 6
N3-A.6.4.2 Beschreibung der Funkzelle durch Referenzkoordinate
Die Angabe einer Referenzkoordinate erfolgt mittels geografischer Länge und Breite in Grad,
Bogenminuten und Bogensekunden zum Standort. Es ist sicherzustellen, dass die Informationen zur
Umsetzung der Referenzkoordinate in das geografische Gebiet der Funkzelle gemäß
Abschnitt 5.2.3.1.4.2 vorliegen.
UUI Parameter (Referenzkoordinate) Oktett
Geografische Länge 7 bis 9
Geografische Breite 10 bis 12
Hinweis: Die Reihenfolge von Länge und Breite ist hier anders als bei N3-A.6.4.1
TR Notruf Ausgabe 2.0 37 (52) 02.05.2018
Bonn, 22. August 2018
