Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
2294 – Mitteilungen, Telekommunikation, Teil A, Mitteilungen der Bundesnetzagentur – 16 2015
BNetzA 511MV09
Relativer Nebenaussendungspegel im Beispiel
0 dBc
-10 dBc
Relativer Pegel in 100 kHz Bezugsbandbreite
Zusatzauflage in Zuteilung
-20 dBc Allgemeine Absenkung
Resultierende Absenkung
-30 dBc
-40 dBc
-50 dBc
-60 dBc
-70 dBc
-80 dBc
-90 dBc
-100 dBc
-110 dBc
-50 kHz -40 kHz -30 kHz -20 kHz -10 kHz 0 kHz 10 kHz 20 kHz 30 kHz 40 kHz 50 kHz
Offset zur lt. Zuteilung spezifizierten Frequenz
Abbildung 4-5: Übergangsbereich der Nebenaussendungsunterdrückung im Beispiel
5 Technische Beanstandungswerte
Eine Überschreitung der Grenzwerte liegt aus technischer Sicht vor, wenn der gemessene und auf
100 kHz Bezugsbandbreite umgerechnete Pegel der Nebenaussendungen auf einer beliebigen
Frequenz zwischen 108 und 118 MHz um mehr als die Messunsicherheit über den in den Zutei-
lungsbedingungen angegebenen Mindestabsenkungen relativ zum Pegel der Nutzaussendung
liegt.
Bei breitbandigen Nebenaussendungen („Rauschen“) ist der Bezugspunkt für die Beurteilung der
Einhaltung der Grenzwerte der Antennenvorlauf. Werden an diesem Punkt die Kriterien der Fre-
quenzzuteilung eingehalten, wird davon ausgegangen, dass diese auch an der Luftschnittstelle
eingehalten werden. Die geforderten Nebenaussendungsunterdrückungen auf Intermodulations-
frequenzen müssen bei Messung an der Luftschnittstelle eingehalten werden, sofern nachweisbar
ist, dass die unerwünschten Aussendungen von der Rundfunkantenne abgestrahlt werden.
Werden mehrere Sender an einer Antenne betrieben, so wird davon ausgegangen, dass alle diese
Sender ihre jeweiligen Anforderungen an die Nebenaussendungsunterdrückung erfüllen, wenn der
Sender mit der höchsten Strahlungsleistung die an ihn gestellten Anforderungen erfüllt.
6 Messung am Antennenvorlauf
6.1 Messprinzip
Die Bestimmung der Nebenaussendungen im gesamten Flugnavigationsfunkbereich sowie die
eindeutige Zuordnung der Aussendungen zu einem Rundfunksender bzw. zur Sendergruppe sind
nur am Antennenvorlauf möglich.
Da die nach Kapitel 4 spezifizierten Absenkungen der Nebenaussendungen die Messdynamik er-
hältlicher Messempfänger meist überschreitet, muss das Nutzsignal zur Messung durch ein geeig-
netes Filter unterdrückt bzw. abgeschwächt werden, um den Messempfänger/Analysator trotz
empfindlicher Einstellung für die Erfassung schwacher Nebenaussendungspegel nicht zu über-
steuern. Der endgültige Verlauf der Nebenaussendungen ergibt sich durch frequenzrichtiges Her-
ausrechnen (Kompensieren) der Filterdämpfung.
____________________________________________________________________________________________________________
Seite 12
Bonn, 26. August 2015
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
16 2015 – Mitteilungen, Telekommunikation, Teil A, Mitteilungen der Bundesnetzagentur – 2295
BNetzA 511MV09

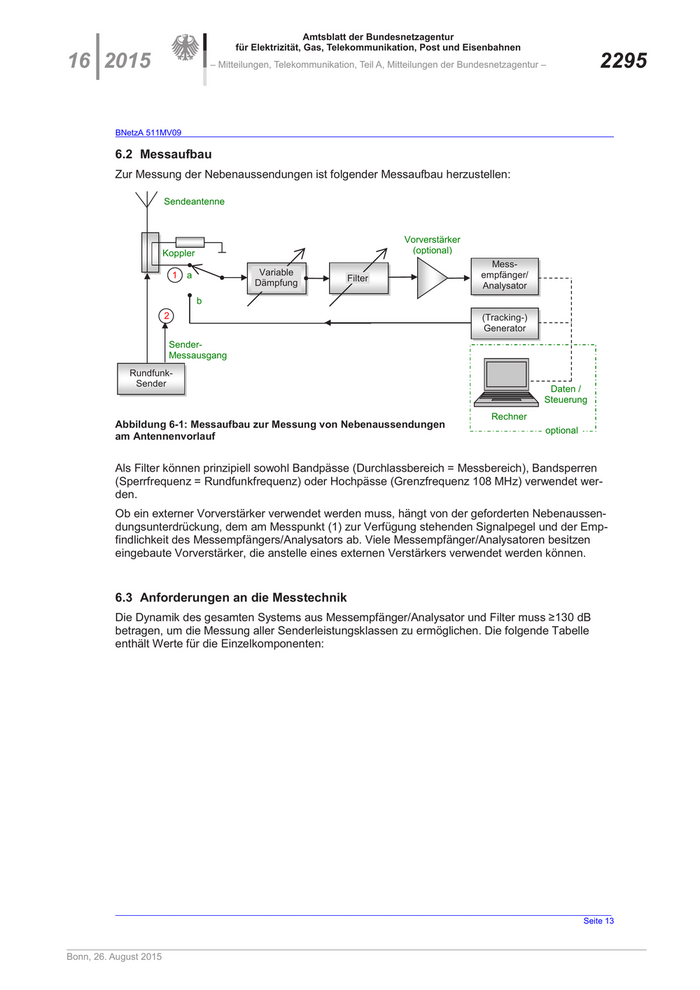

6.2 Messaufbau
Zur Messung der Nebenaussendungen ist folgender Messaufbau herzustellen:
Sendeantenne
Vorverstärker
Koppler (optional)
Mess-
1 a Variable empfänger/
Dämpfung Filter
Analysator
b
2 (Tracking-)
Generator
Sender-
Messausgang
Rundfunk-
Sender
Daten /
Steuerung
Rechner
Abbildung 6-1: Messaufbau zur Messung von Nebenaussendungen
optional
am Antennenvorlauf
Als Filter können prinzipiell sowohl Bandpässe (Durchlassbereich = Messbereich), Bandsperren
(Sperrfrequenz = Rundfunkfrequenz) oder Hochpässe (Grenzfrequenz 108 MHz) verwendet wer-
den.
Ob ein externer Vorverstärker verwendet werden muss, hängt von der geforderten Nebenaussen-
dungsunterdrückung, dem am Messpunkt (1) zur Verfügung stehenden Signalpegel und der Emp-
findlichkeit des Messempfängers/Analysators ab. Viele Messempfänger/Analysatoren besitzen
eingebaute Vorverstärker, die anstelle eines externen Verstärkers verwendet werden können.
6.3 Anforderungen an die Messtechnik
Die Dynamik des gesamten Systems aus Messempfänger/Analysator und Filter muss ≥130 dB
betragen, um die Messung aller Senderleistungsklassen zu ermöglichen. Die folgende Tabelle
enthält Werte für die Einzelkomponenten:
____________________________________________________________________________________________________________
Seite 13
Bonn, 26. August 2015
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
2296 – Mitteilungen, Telekommunikation, Teil A, Mitteilungen der Bundesnetzagentur – 16 2015
BNetzA 511MV09

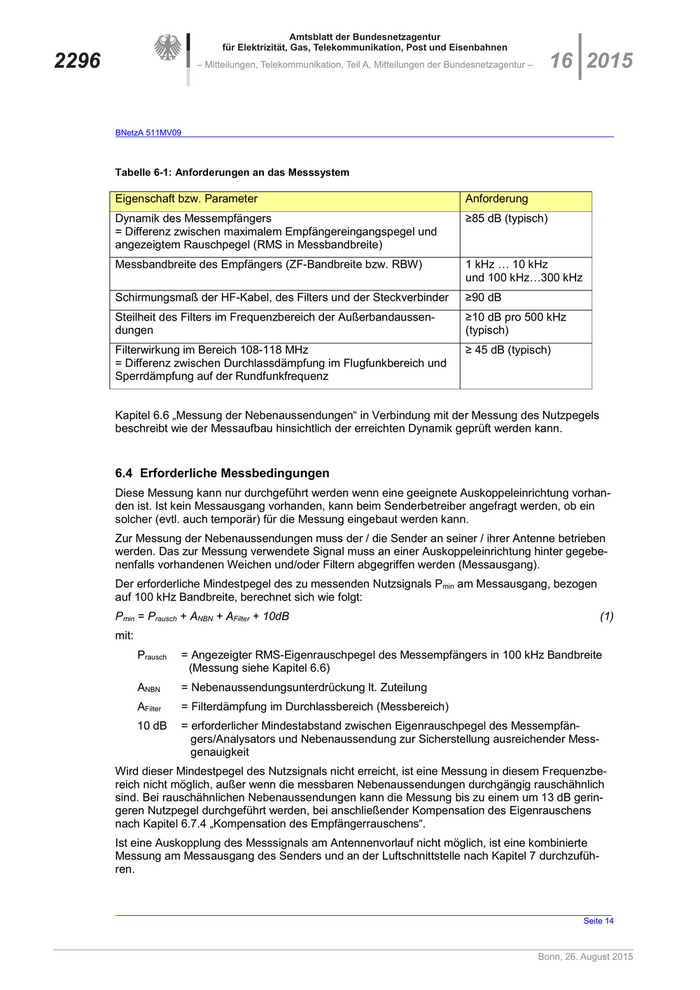

Tabelle 6-1: Anforderungen an das Messsystem
Eigenschaft bzw. Parameter Anforderung
Dynamik des Messempfängers ≥85 dB (typisch)
= Differenz zwischen maximalem Empfängereingangspegel und
angezeigtem Rauschpegel (RMS in Messbandbreite)
Messbandbreite des Empfängers (ZF-Bandbreite bzw. RBW) 1 kHz … 10 kHz
und 100 kHz…300 kHz
Schirmungsmaß der HF-Kabel, des Filters und der Steckverbinder ≥90 dB
Steilheit des Filters im Frequenzbereich der Außerbandaussen- ≥10 dB pro 500 kHz
dungen (typisch)
Filterwirkung im Bereich 108-118 MHz ≥ 45 dB (typisch)
= Differenz zwischen Durchlassdämpfung im Flugfunkbereich und
Sperrdämpfung auf der Rundfunkfrequenz
Kapitel 6.6 „Messung der Nebenaussendungen“ in Verbindung mit der Messung des Nutzpegels
beschreibt wie der Messaufbau hinsichtlich der erreichten Dynamik geprüft werden kann.
6.4 Erforderliche Messbedingungen
Diese Messung kann nur durchgeführt werden wenn eine geeignete Auskoppeleinrichtung vorhan-
den ist. Ist kein Messausgang vorhanden, kann beim Senderbetreiber angefragt werden, ob ein
solcher (evtl. auch temporär) für die Messung eingebaut werden kann.
Zur Messung der Nebenaussendungen muss der / die Sender an seiner / ihrer Antenne betrieben
werden. Das zur Messung verwendete Signal muss an einer Auskoppeleinrichtung hinter gegebe-
nenfalls vorhandenen Weichen und/oder Filtern abgegriffen werden (Messausgang).
Der erforderliche Mindestpegel des zu messenden Nutzsignals Pmin am Messausgang, bezogen
auf 100 kHz Bandbreite, berechnet sich wie folgt:
Pmin = Prausch + ANBN + AFilter + 10dB (1)
mit:
Prausch = Angezeigter RMS-Eigenrauschpegel des Messempfängers in 100 kHz Bandbreite
(Messung siehe Kapitel 6.6)
ANBN = Nebenaussendungsunterdrückung lt. Zuteilung
AFilter = Filterdämpfung im Durchlassbereich (Messbereich)
10 dB = erforderlicher Mindestabstand zwischen Eigenrauschpegel des Messempfän-
gers/Analysators und Nebenaussendung zur Sicherstellung ausreichender Mess-
genauigkeit
Wird dieser Mindestpegel des Nutzsignals nicht erreicht, ist eine Messung in diesem Frequenzbe-
reich nicht möglich, außer wenn die messbaren Nebenaussendungen durchgängig rauschähnlich
sind. Bei rauschähnlichen Nebenaussendungen kann die Messung bis zu einem um 13 dB gerin-
geren Nutzpegel durchgeführt werden, bei anschließender Kompensation des Eigenrauschens
nach Kapitel 6.7.4 „Kompensation des Empfängerrauschens“.
Ist eine Auskopplung des Messsignals am Antennenvorlauf nicht möglich, ist eine kombinierte
Messung am Messausgang des Senders und an der Luftschnittstelle nach Kapitel 7 durchzufüh-
ren.
____________________________________________________________________________________________________________
Seite 14
Bonn, 26. August 2015
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
16 2015 – Mitteilungen, Telekommunikation, Teil A, Mitteilungen der Bundesnetzagentur – 2297
BNetzA 511MV09
6.5 Durchführung der Messung
6.5.1 Messung des Nutzpegels
Der Nutzpegel des Rundfunksenders wird direkt am Messausgang (ohne Messfilter) mit folgenden
Empfänger-/Analysatoreinstellungen gemessen:
• Frequenz: Nutzfrequenz des Rundfunksenders
• Messbandbreite: 100 kHz … 300 kHz
• Detektor: RMS oder Average*)
• Messzeit: ≥ 1s
Da FM-Tonrundfunksender keine Amplitudenmodulation enthalten, zeigen die RMS und Average
*)
Detektoren den gleichen Wert.
Bei der Messung am gemeinsamen Antennenvorlauf mehrerer Sender mit unterschiedlicher Aus-
gangsleistung ist der Pegel des Senders mit der höchsten Strahlungsleistung zu messen.
Wird der nach Formel (1) in Kapitel 6.4 „Erforderliche Messbedingungen“ errechnete Mindestnutz-
pegel für den zu untersuchenden Sender nicht erreicht, ist die Messung nicht möglich.
6.5.2 Abstimmung des Filters und Ermittlung des Messbereiches
Das Filter wird prinzipiell so abgestimmt, dass der Durchlassbereich im zu messenden Frequenz-
bereich des Flugnavigationsfunks liegt und die Nutzfrequenz des Rundfunksenders (bei Messung
am Vorlauf einer gemeinsam genutzten Antenne die Nutzfrequenzen aller daran betriebenen
Rundfunksender) möglichst stark gedämpft wird. Die folgenden Grafiken zeigen beispielhaft die
Abstimmung eines Bandpasses und einer Bandsperre.
A Filterkurve
Spektrum
108 MHz f
Messbereich
Abbildung 6-2: Abstimmung eines Bandpassfilters
Wenn die Durchlassbandbreite des Bandpassfilters nicht von 108 bis 118 MHz reicht, muss der
Flugnavigationsfunkbereich in mehreren Teilbereichen gemessen werden, wobei das Filter auf den
jeweils zu messenden Teilbereich neu abgestimmt werden muss.
____________________________________________________________________________________________________________
Seite 15
Bonn, 26. August 2015
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
2298 – Mitteilungen, Telekommunikation, Teil A, Mitteilungen der Bundesnetzagentur – 16 2015
BNetzA 511MV09
A
Filterkurve
Spektrum
108 MHz 118 MHz f
Messbereich
Abbildung 6-3: Abstimmung einer Bandsperre
Die genaue Abstimmung des Filters bzw. die Verifizierung einer geeigneten Abstimmung erfolgt
durch punktuelle Messungen mit folgenden Empfängereinstellungen (bei Verwendung eines Mes-
sempfängers):
• Messbandbreite: 1 kHz … 10 kHz
• Detektor: RMS
• Messzeit: ≥ 1s
• HF-Dämpfung: aus (empfindlichste Einstellung)
Der Empfänger wird zunächst auf die Nutzfrequenz des Rundfunksenders (bei gemeinsamen Be-
trieb mehrerer Rundfunksender an einer Antenne, die höchste an dieser Antenne benutzte Rund-
funkfrequenz) gestellt. Der Eingangspegel wird durch Verstellen des Filters bzw. durch Einstellung
des variablen Dämpfungsgliedes soweit reduziert, dass gerade keine Empfängerübersteuerung
mehr auftritt. Ein Bandpass wird hierbei von höheren zu tieferen Frequenzen verstimmt, eine
Bandsperre umgekehrt. Auf Intermodulationsfreiheit des Messsystems ist zu achten.
Dann wird der Messempfänger auf die Frequenz 108 MHz gestellt und überprüft, ob entweder
a) noch Signalanteile vom Sender messbar sind, oder
b) der angezeigte Eigenrauschpegel zuzüglich der Durchgangsdämpfung des Filters um mehr
als die erforderliche Unterdrückung unterhalb des in Kapitel 6.5.1 „Messung des Nutzpe-
gels“ gemessenen Nutzpegels am Messpunkt liegt.
Wenn beide Bedingungen nicht erfüllt sind, ist die Filterabstimmung derart zu verändern, dass die
Durchgangsdämpfung bei 108 MHz geringer ist. Alternativ ist ein steileres Filter oder ggf. ein Emp-
fangsvorverstärker zu verwenden.
Bei Verwendung eines Analysators werden für diese Messung folgende Einstellungen verwendet:
• Startfrequenz: 108 MHz
• Stoppfrequenz: 118 MHz
• RBW: 1…10 kHz
• Sweep Time: ≥ 10ms ⋅ Span/RBW
• Detektor: RMS
• HF-Dämpfung: aus (empfindlichste Einstellung)
____________________________________________________________________________________________________________
Seite 16
Bonn, 26. August 2015
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
16 2015 – Mitteilungen, Telekommunikation, Teil A, Mitteilungen der Bundesnetzagentur – 2299
BNetzA 511MV09
Wenn der angezeigte Pegel auf jeder Frequenz einer Änderung des variablen Dämpfungsglieds
linear folgt, ist der Analysator nicht übersteuert.
Bei Verwendung eines Bandpasses muss die obere Frequenzgrenze ermittelt werden, bis zu der
mit der ermittelten Filterabstimmung gemessen werden kann. Hierzu wird der Empfänger in der
Frequenz schrittweise soweit nach oben verstimmt, bis keine Signalanteile vom Sender mehr
messbar sind, oder die Durchgangsdämpfung des Filters um mehr als 3 dB höher ist als in der
Mitte des Durchlassbereiches.
Wenn die obere Frequenz des so ermittelten Messbereiches unterhalb von 118 MHz liegt, müssen
die Nebenaussendungen nacheinander in Frequenzteilbereichen gemessen werden, wobei das
Bandpassfilter jeweils auf die Mitte des Frequenzteilbereiches abgestimmt wird. Die Breite der wei-
teren Teilbereiche wird durch die 3 dB-Bandbreite des Filters bestimmt.
6.5.3 Messung der Nebenaussendungen
Die Messung der Nebenaussendungen erfolgt durch schrittweises Abscannen der Pegel im Flug-
navigationsfunkbereich von 108 bis 118 MHz (oder entsprechendem Teilbereich davon, siehe Ka-
pitel 6.5.2 „Abstimmung des Filters und Ermittlung des Messbereiches“). Bei Verwendung eines
Messempfängers gelten folgende Einstellungen:
• Messbandbreite: 1 kHz … 10 kHz (ZF-Bandbreite)
• Schrittweite: ≤ Messbandbreite
• Detektor: RMS
• Messzeit: ≥ 100ms
• HF-Dämpfung: aus (empfindlichste Einstellung)
Die Messzeit ist die Integrationszeit des RMS-Detektors auf jeder einzelnen Messfrequenz.
Bei Verwendung eines Spektrumanalysators gelten folgende Einstellungen:
• RBW: 1 kHz … 10 kHz (Auflösungsbandbreite)
• Mittenfrequenz: 113 MHz (bzw. Mitte des Frequenzteilbereiches
• Span: 10 MHz (bzw. Breite des Frequenzteilbereiches)
• Sweep Time: ≥ 100ms ∙ Span/RBW
• Detektor: RMS
• HF-Dämpfung: aus (empfindlichste Einstellung)
Bei Verwendung eines Spektrumanalysators, der keinen RMS-Detektor hat, kann die Messung
auch mit einem Sample-Detektor (ungewichteter Detektor) erfolgen. In diesem Fall muss der Fre-
quenzbereich mindestens 10-mal hintereinander gemessen und die Ergebnisse gemittelt werden
(Average-Funktion mit mindestens 10 Sweeps).
Die gemessenen Pegel mit den zugehörigen Frequenzen müssen zur späteren Auswertung und
Verrechnung exportiert werden können (z. B. im ASCII-Format). Bei Verwendung eines Messemp-
fängers geschieht dies zweckmäßigerweise dadurch, dass die Messung von einem angeschlosse-
nen Computer gesteuert wird, der auch die jeweils gemessenen Pegel in einer Datei abspeichert.
Bei Verwendung eines Spektrumanalysators wird die aufgenommene Spur (Trace) in eine Datei
exportiert.
____________________________________________________________________________________________________________
Seite 17
Bonn, 26. August 2015
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
2300 – Mitteilungen, Telekommunikation, Teil A, Mitteilungen der Bundesnetzagentur – 16 2015
BNetzA 511MV09
6.5.4 Messung der Filterkurve
Der Dämpfungsverlauf des Messfilters im Messbereich wird mit denselben Einstellungen gemes-
sen bzw. aufgenommen wie die Messung der Nebenaussendungen in Kapitel 6.5.3. Hierzu wird
anstelle des Rundfunksignals das Signal eines Tracking-Generators an den Filtereingang gegeben
(siehe Abbildung 6-1, Eingangsschalter in Stellung b). Die Verwendung von Messempfängern bzw.
Analysatoren mit eingebautem Tracking-Generator vereinfacht die Messung. Bei Steuerung des
Messablaufs durch einen Computer kann dieser aber auch die Synchronisation zwischen Mess-
empfänger und einem externen Signalgenerator übernehmen. In diesem Fall muss der Generator-
ausgangspegel bekannt sein oder gesondert gemessen werden.
Um sicherzustellen, dass der Generator richtig angepasst ist, muss bei dieser Messung das vari-
able Dämpfungsglied mindestens auf 10 dB eingestellt werden. Eventuelle Unterschiede zur
Dämpfungseinstellung während der Messung der Nebenaussendungen, sind entsprechend zu
korrigieren.
Je nach Ausstattung des Messempfängers bzw. Analysators können als Ergebnis entweder die am
Filterausgang gemessenen Generatorpegel oder direkt die Filterdämpfung abgespeichert bzw.
exportiert werden. Letzteres ist z. B. mit einigen Spektrumanalysatoren möglich, nachdem die
Trace auf den Ausgangspegel eines integrierten Tracking-Generators normiert wurde.
Bei der Verwendung eines Analysators, der eine vorab gemessene Filterkurve automatisch kom-
pensieren kann, muss diese nicht gesondert exportiert werden, sondern nur der bereits korrigierte
tatsächliche Verlauf der Nebenaussendungen. Dabei muss ein eventueller Frequenzgang des
Messrichtkopplers bzw. der kapazitiven Auskopplung bereits berücksichtigt sein, wenn dessen
Dämpfung bei der Nutzfrequenz und 118 MHz um mehr als 1 dB verschieden ist.
6.6 Messung der Systemempfindlichkeit
Um zu erkennen, ob bzw. in welchen Frequenzbereichen tatsächliche Nebenaussendungen oder
nur das Eigenrauschen des Empfängers gemessen wurde, ist es erforderlich, die Systemempfind-
lichkeit zu ermitteln. Dazu wird der HF-Eingang des Messaufbaus (vor der variablen Dämpfung
und dem verwendeten Messkabel) mit einem 50 Ohm Widerstand abgeschlossen und der ange-
zeigte Grundrauschpegel des Messempfängers auf einer beliebigen Frequenz zwischen 108 und
118 MHz abgelesen. Der Messempfänger/Analysator ist dabei mit den unter Kapitel 6.5.3
„Messung der Nebenaussendungen“ beschriebenen Einstellungen zu betreiben.
Die Systemempfindlichkeit ergibt sich durch Addition des so gemessenen Eigenrauschpegels, der
eingestellten variablen Dämpfung und der frequenzabhängigen Filterdämpfung.
6.7 Auswertung
Die Auswertung der Messung und die Darstellung des Ergebnisses erfolgt zweckmäßigerweise mit
Hilfe von Standardsoftware (z. B. Tabellenkalkulationsprogrammen). Es können aber auch Spezi-
alprogramme verwendet bzw. entwickelt werden, die alle notwendigen Schritte vereinen.
Im Folgenden ist die Auswertung und Darstellung der Messung mit Standardsoftware beschrieben.
____________________________________________________________________________________________________________
Seite 18
Bonn, 26. August 2015
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
16 2015 – Mitteilungen, Telekommunikation, Teil A, Mitteilungen der Bundesnetzagentur – 2301
BNetzA 511MV09
6.7.1 Verrechnung von gemessenem Pegelverlauf und Filterkurve
Zunächst werden die Frequenzen und Pegelwerte der Messung aus 6.5.3 in zwei Spalten eines
Tabellenkalkulationsprogramms importiert, z.B. Frequenz in Spalte A und Signalpegelwerte in
Spalte B. Die in 6.5.4 gemessenen Werte für die Filterdämpfung werden frequenzrichtig in eine
Spalte C geschrieben.
Wenn bei der Messung der Filterkurve die Pegel (und nicht bereits die Filterdämpfung) abgespei-
chert wurden, wird jeder Pegelwert aus der Filtermessung von dem Generatorausgangspegel sub-
trahiert und das Ergebnis als „Filterdämpfung“ in Spalte C geschrieben.
In einer weiteren Spalte D wird dann die Summe aus gemessenem Signalpegel und zugehöriger
Filterdämpfung als „Pegel der Nebenaussendungen“ geschrieben.
Wird die in Kapitel 6.5.4 alternativ beschriebene Methode verwendet, bei der der Analysator be-
reits die Verrechnung von Filterkurve und gemessenem Seitenbandspektrum durchführt, kann die
hier beschriebene manuelle Verrechnung entfallen.
Tabelle 6-3 in Kapitel 6.7.7 zeigt ein Beispiel dieses Prozesses.
6.7.2 Kompensation des Frequenzgangs am Messausgang
Der zur Messung verwendete Richtkoppler bzw. die kapazitive Auskopplung hat typischerweise
eine frequenzabhängige Auskoppeldämpfung, die sich um 6 dB/Frequenzoktave ändert. Zur Kom-
pensation dieses Frequenzgangs wird von allen gemessenen Nebenaussendungspegeln ein Kor-
rekturwert nr abgezogen, der sich aus folgender Formel errechnet:
f
nr = 20 ⋅ log AL (2)
f BC
mit:
nr =Korrekturwert für Frequenzgang der Auskopplung in dB
fBC = Am Antennenvorlauf betriebene Rundfunkfrequenz des Senders mit dem höchsten
Ausgangspegel in MHz
fAL = Flugnavigationsfrequenz in MHz
Hinweis: Zur Vereinfachung kann der Korrekturwert pauschal auf der Mittenfrequenz des Flug-
funkbereiches von 113 MHz angewendet werden. Die hierdurch vergrößerte Messunsicherheit ist
nach Kapitel 8 „Messunsicherheit“ spezifiziert
6.7.3 Kompensation des Frequenzgangs der Sendeantenne
Bei breitbandigen Sendeantennen wird der unterschiedliche Gewinn im Rundfunk und Flugfunkbe-
reich durch einen pauschalen Ansatz von 0,5 dB berücksichtigt, der zur Messunsicherheit addiert
wird.
Wenn eine auf die Rundfunkfrequenz abgestimmte Sendeantenne mit bekannter Frequenzselekti-
vität installiert ist, muss diese gesondert berücksichtigt werden. Hierzu wird die Verringerung des
Antennengewinns relativ zum Gewinn auf der Nutzfrequenz vom gemessenen Pegel der Neben-
aussendungen auf der jeweiligen Flugfunkfrequenz abgezogen.
____________________________________________________________________________________________________________
Seite 19
Bonn, 26. August 2015
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
2302 – Mitteilungen, Telekommunikation, Teil A, Mitteilungen der Bundesnetzagentur – 16 2015
BNetzA 511MV09
6.7.4 Kompensation des Empfängerrauschens
Um die Messempfindlichkeit zu erhöhen, kann das nach Kapitel 6.6 „Messung der Systemempfind-
lichkeit“ gemessene Eigenrauschen des Messempfängers/Analysators wie folgt vom Ergebnis ab-
gezogen werden:
Pm Pr
PNBN = 10 ⋅ log(10 10 − 10 10 ) (3)
mit:
PNBN = Resultierender Pegel der Nebenaussendung
Pm = gemessener Nebenaussendungspegel vor Kompensation
Pr = gemessener Eigenrauschpegel nach Kapitel 6.6
Da die Messunsicherheit bei der beschriebenen Kompensation um das Eigenrauschen steigt, darf
diese Methode nur auf Messpegel angewendet werden, die mindestens 1 dB über dem nach Kapi-
tel 6.6 ermittelten Eigenrauschen liegen
6.7.5 Umrechnung der Ergebnisse auf die Bezugsbandbreite
Um die mit einer Bandbreite zwischen 1 kHz und 10 kHz gemessenen Pegel der Nebenaussen-
dungen mit den Grenzwerten vergleichen zu können, müssen die Messwerte auf die Bezugsband-
breite von 100 kHz umgerechnet werden.
Die in Kapitel 6.7.1 „Verrechnung von gemessenem Pegelverlauf und Filterkurve“ berechneten
Nebenaussendungspegel (Spalte D der Auswertetabelle) werden dazu in einem gleitenden Sum-
mationsfenster der Breite 100 kHz nach folgender Formel verrechnet:
Pi
S n
P100 k = 10 ⋅ log( ⋅ ∑10 10 ) (4)
RBW i =1
mit:
P100k = Pegel der Nebenaussendungen in 100 kHz Bandbreite
S = Schrittweite bei der Messung in kHz
RBW = Messbandbreite in kHz (bei Messempfängern: ZF Bandbreite)
Pi = Pegel der Nebenaussendungen in der Messbandbreite (Tabelle Spalte D)
n = Anzahl der Messwerte (Schritte) in 100 kHz Bandbreite
Die so berechneten Pegel werden derart in eine weitere Spalte E als „Pegel der Nebenaussen-
dungen in Bezugsbandbreite“ geschrieben, dass sie in der Zeile stehen, die der Mittenfrequenz
des 100 kHz Summationsfensters entspricht.
____________________________________________________________________________________________________________
Seite 20
Bonn, 26. August 2015
Amtsblatt der Bundesnetzagentur
für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen
16 2015 – Mitteilungen, Telekommunikation, Teil A, Mitteilungen der Bundesnetzagentur – 2303
BNetzA 511MV09
Beispiel zur Verdeutlichung:
Es wurde mit einer Bandbreite (RBW) von 10 kHz gemessen. Die Schrittweite S betrug 7,5 kHz,
d.h. in einem gleitenden Summationsfenster von 100 kHz Breite befinden sich n=15 Messwerte Pi.
Tabelle 6-2: Beispiel der Umrechnung von Messwerten auf Bezugsbandbreite
Frequenz Pi P100k Frequenz Pi P100k
108,4925 MHz -100,3 dBm 108,4925 MHz -100,3 dBm
7,5 kHz
108,5000 MHz -100,7 dBm 108,5000 MHz -100,7 dBm
108,5075 MHz -101,0 dBm 108,5075 MHz -101,0 dBm
108,5150 MHz -99,5 dBm 108,5150 MHz -99,5 dBm
108,5225 MHz -101,2 dBm 108,5225 MHz -101,2 dBm
108,5300 MHz -99,9 dBm 108,5300 MHz -99,9 dBm
108,5375 MHz -100,0 dBm 108,5375 MHz -100,0 dBm
108,5450 MHz -100,2 dBm 108,5450 MHz -100,2 dBm
108,5525 MHz -101,0 dBm -89,8 dBm 108,5525 MHz -101,0 dBm
108,5600 MHz -99,1 dBm 108,5600 MHz -99,1 dBm -89,5 dBm
108,5675 MHz -98,6 dBm 108,5675 MHz -98,6 dBm
108,5750 MHz -100,9 dBm 108,5750 MHz -100,9 dBm
108,5825 MHz -99,9 dBm 108,5825 MHz -99,9 dBm
108,5900 MHz -100,3 dBm 108,5900 MHz -100,3 dBm
108,5975 MHz -101,4 dBm 108,5975 MHz -101,4 dBm
108,6050 MHz -101,7 dBm 108,6050 MHz -101,7 dBm
108,6125 MHz -98,0 dBm 108,6125 MHz -98,0 dBm
108,6200 MHz -100,6 dBm 108,6200 MHz -100,6 dBm
108,6275 MHz -101,1 dBm 108,6275 MHz -101,1 dBm
6.7.6 Berechnung einer relativen Grenzwertmaske
Die Grenzwerte, mit denen die errechneten Nebenaussendungspegel verglichen werden, ergeben
sich direkt aus den in Kapitel 4.2 beschriebenen Anforderungen. Wenn an einem gemeinsamen
Antennenvorlauf mehrerer Sender gemessen werden, müssen die geforderten Absenkungen der
einzelnen Sender auf den Nutzpegel des am Antennenvorlauf betriebenen Senders mit dem
höchsten gemessenen Nutzpegel normiert werden. Hierbei wird zunächst unterstellt, dass der
Sender mit seiner vollen zugeteilten Leistung betrieben wird. Angaben zur tatsächlich abgestrahl-
ten Leistung sind beim Senderbetreiber einzuholen. Alternativ kann eine Messung der tatsächli-
chen Strahlungsleistung aus der Luft durchgeführt werden. Die Beschreibung der Vorgehensweise
bei einer derartigen Messung ist jedoch nicht Gegenstand dieser Messvorschrift.
Wenn dieser Sender mit weniger als seiner zugeteilten Strahlungsleistung betrieben wird, ist der
Referenzpegel (0 dBc) um die Differenz zwischen zugeteilter und tatsächlicher Strahlungsleistung
zu erhöhen.
In der Ergebnistabelle können die gemessenen Nebenaussendungspegel dann auf den 0 dBc Re-
ferenzpegel normiert werden. Das Ergebnis sind relative gemessene Nebenaussendungspegel in
der Mess- und Bezugsbandbreite. Diese können in Spalten F und G eingetragen werden.
6.7.7 Darstellungsbeispiel
Die folgende Grafik zeigt ein Beispiel für die Ergebnisdarstellung. Der gemessene Sender hat fol-
gende Eckdaten:
BC-Frequenz: 107,5 MHz
ERP: 13 KW = 41,1 dBW
Max. Pegel: 106,7 dBµV = -0,3 dBm
Rauschpegel: -25,0 dBµV
____________________________________________________________________________________________________________
Seite 21
Bonn, 26. August 2015
