Dieses Dokument ist Teil der Anfrage „Abrissgenehmigungen für Gebäude an der Sternbrücke“
230049 / Orientierende Schadstoffuntersuchung des Bestandsgebäudes Max-Brauer-
Allee 213 in 22769 Hamburg
13.04.2023 / REV 0 2023-04-13

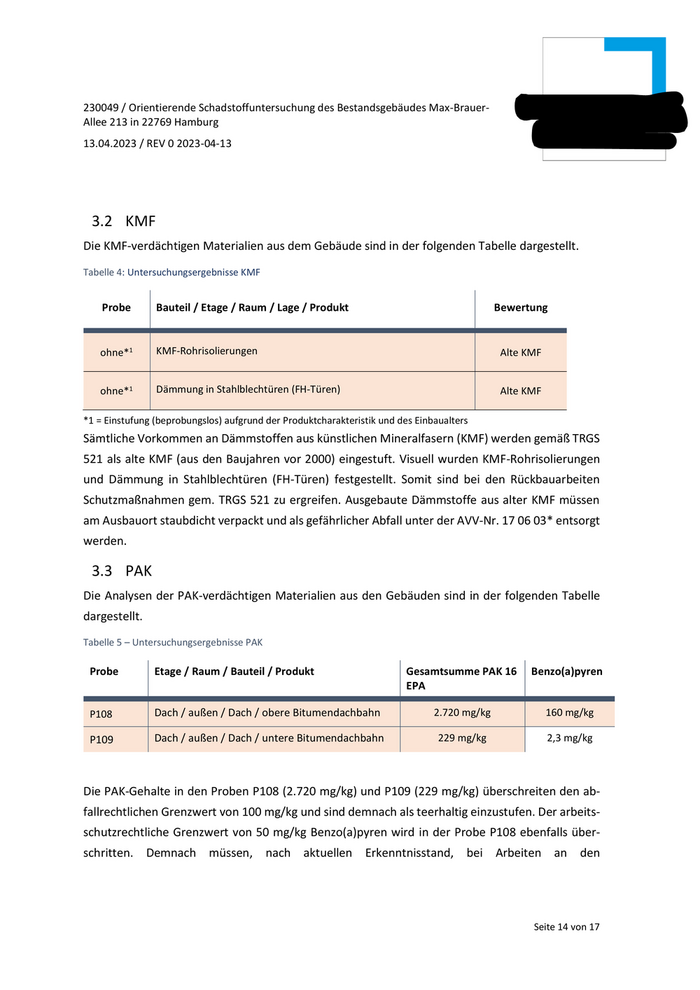

3.2 KMF
Die KMF-verdächtigen Materialien aus dem Gebäude sind in der folgenden Tabelle dargestellt.
Tabelle 4: Untersuchungsergebnisse KMF
Probe Bauteil / Etage / Raum / Lage / Produkt Bewertung
ohne*1 KMF-Rohrisolierungen Alte KMF
ohne*1 Dämmung in Stahlblechtüren (FH-Türen) Alte KMF
*1 = Einstufung (beprobungslos) aufgrund der Produktcharakteristik und des Einbaualters
Sämtliche Vorkommen an Dämmstoffen aus künstlichen Mineralfasern (KMF) werden gemäß TRGS
521 als alte KMF (aus den Baujahren vor 2000) eingestuft. Visuell wurden KMF-Rohrisolierungen
und Dämmung in Stahlblechtüren (FH-Türen) festgestellt. Somit sind bei den Rückbauarbeiten
Schutzmaßnahmen gem. TRGS 521 zu ergreifen. Ausgebaute Dämmstoffe aus alter KMF müssen
am Ausbauort staubdicht verpackt und als gefährlicher Abfall unter der AVV-Nr. 17 06 03* entsorgt
werden.
3.3 PAK
Die Analysen der PAK-verdächtigen Materialien aus den Gebäuden sind in der folgenden Tabelle
dargestellt.
Tabelle 5 – Untersuchungsergebnisse PAK
Probe Etage / Raum / Bauteil / Produkt Gesamtsumme PAK 16 Benzo(a)pyren
EPA
P108 Dach / außen / Dach / obere Bitumendachbahn 2.720 mg/kg 160 mg/kg
P109 Dach / außen / Dach / untere Bitumendachbahn 229 mg/kg 2,3 mg/kg
Die PAK-Gehalte in den Proben P108 (2.720 mg/kg) und P109 (229 mg/kg) überschreiten den ab-
fallrechtlichen Grenzwert von 100 mg/kg und sind demnach als teerhaltig einzustufen. Der arbeits-
schutzrechtliche Grenzwert von 50 mg/kg Benzo(a)pyren wird in der Probe P108 ebenfalls über-
schritten. Demnach müssen, nach aktuellen Erkenntnisstand, bei Arbeiten an den
Seite 14 von 17
230049 / Orientierende Schadstoffuntersuchung des Bestandsgebäudes Max-Brauer-
Allee 213 in 22769 Hamburg
13.04.2023 / REV 0 2023-04-13

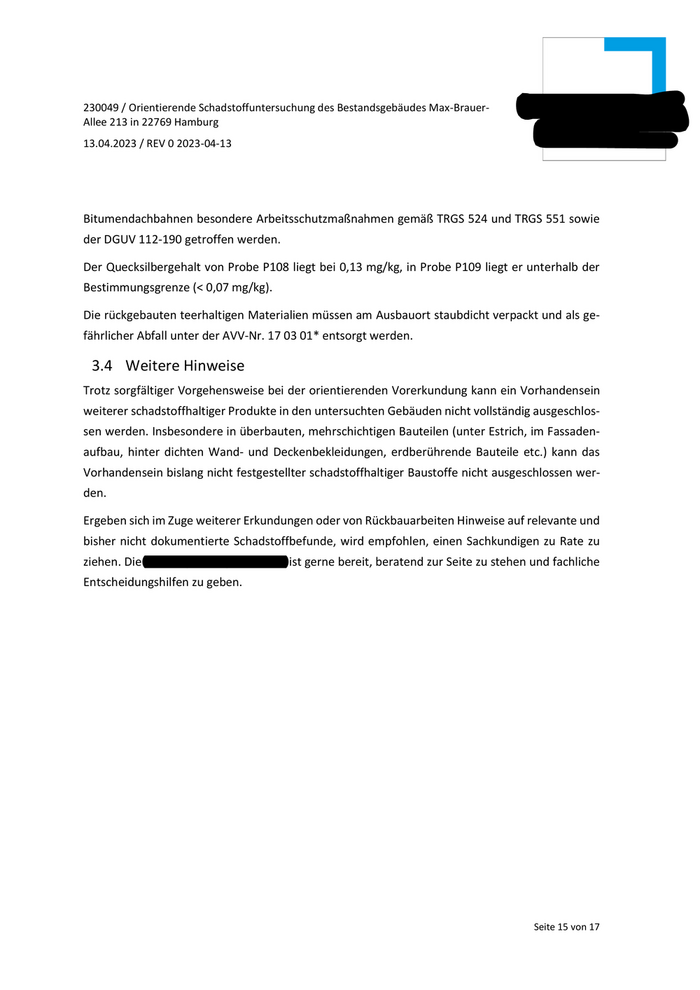

Bitumendachbahnen besondere Arbeitsschutzmaßnahmen gemäß TRGS 524 und TRGS 551 sowie
der DGUV 112-190 getroffen werden.
Der Quecksilbergehalt von Probe P108 liegt bei 0,13 mg/kg, in Probe P109 liegt er unterhalb der
Bestimmungsgrenze (< 0,07 mg/kg).
Die rückgebauten teerhaltigen Materialien müssen am Ausbauort staubdicht verpackt und als ge-
fährlicher Abfall unter der AVV-Nr. 17 03 01* entsorgt werden.
3.4 Weitere Hinweise
Trotz sorgfältiger Vorgehensweise bei der orientierenden Vorerkundung kann ein Vorhandensein
weiterer schadstoffhaltiger Produkte in den untersuchten Gebäuden nicht vollständig ausgeschlos-
sen werden. Insbesondere in überbauten, mehrschichtigen Bauteilen (unter Estrich, im Fassaden-
aufbau, hinter dichten Wand- und Deckenbekleidungen, erdberührende Bauteile etc.) kann das
Vorhandensein bislang nicht festgestellter schadstoffhaltiger Baustoffe nicht ausgeschlossen wer-
den.
Ergeben sich im Zuge weiterer Erkundungen oder von Rückbauarbeiten Hinweise auf relevante und
bisher nicht dokumentierte Schadstoffbefunde, wird empfohlen, einen Sachkundigen zu Rate zu
ziehen. Die M&P Ingenieurgesellschaft ist gerne bereit, beratend zur Seite zu stehen und fachliche
Entscheidungshilfen zu geben.
Seite 15 von 17
230049 / Orientierende Schadstoffuntersuchung des Bestandsgebäudes Max-Brauer-
Allee 213 in 22769 Hamburg
13.04.2023 / REV 0 2023-04-13

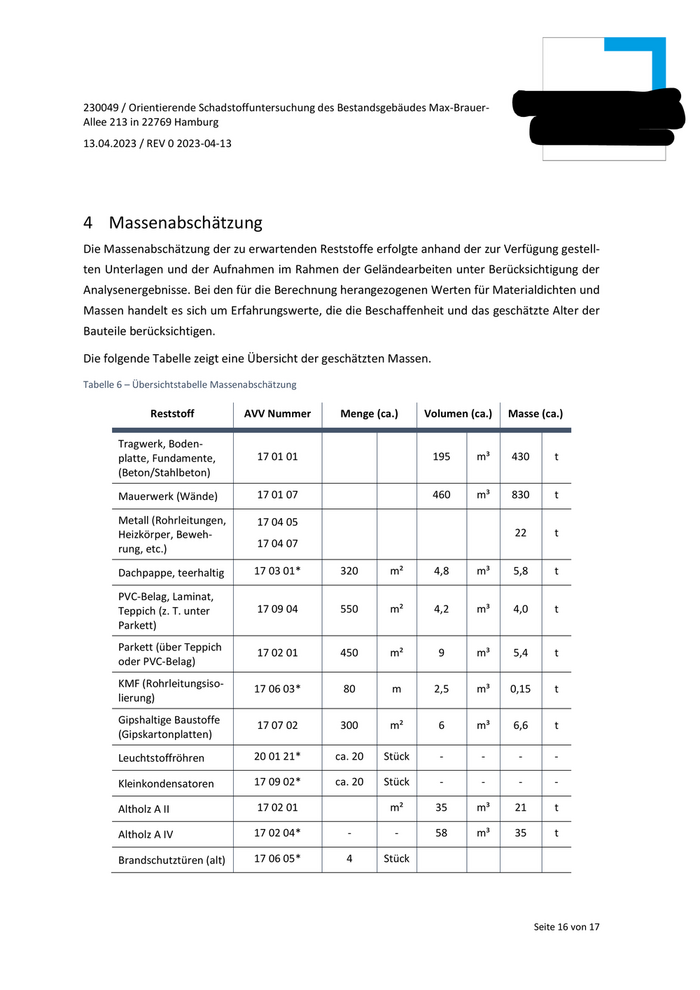

4 Massenabschätzung
Die Massenabschätzung der zu erwartenden Reststoffe erfolgte anhand der zur Verfügung gestell-
ten Unterlagen und der Aufnahmen im Rahmen der Geländearbeiten unter Berücksichtigung der
Analysenergebnisse. Bei den für die Berechnung herangezogenen Werten für Materialdichten und
Massen handelt es sich um Erfahrungswerte, die die Beschaffenheit und das geschätzte Alter der
Bauteile berücksichtigen.
Die folgende Tabelle zeigt eine Übersicht der geschätzten Massen.
Tabelle 6 – Übersichtstabelle Massenabschätzung
Reststoff AVV Nummer Menge (ca.) Volumen (ca.) Masse (ca.)
Tragwerk, Boden-
platte, Fundamente, 17 01 01 195 m³ 430 t
(Beton/Stahlbeton)
Mauerwerk (Wände) 17 01 07 460 m³ 830 t
Metall (Rohrleitungen, 17 04 05
Heizkörper, Beweh- 22 t
rung, etc.) 17 04 07
Dachpappe, teerhaltig 17 03 01* 320 m² 4,8 m³ 5,8 t
PVC-Belag, Laminat,
Teppich (z. T. unter 17 09 04 550 m² 4,2 m³ 4,0 t
Parkett)
Parkett (über Teppich 17 02 01 450 m² 9 m³ 5,4 t
oder PVC-Belag)
KMF (Rohrleitungsiso- 17 06 03* 80 m 2,5 m³ 0,15 t
lierung)
Gipshaltige Baustoffe 17 07 02 300 m² 6 m³ 6,6 t
(Gipskartonplatten)
Leuchtstoffröhren 20 01 21* ca. 20 Stück - - - -
Kleinkondensatoren 17 09 02* ca. 20 Stück - - - -
Altholz A II 17 02 01 m² 35 m³ 21 t
Altholz A IV 17 02 04* - - 58 m³ 35 t
Brandschutztüren (alt) 17 06 05* 4 Stück
Seite 16 von 17
230049 / Orientierende Schadstoffuntersuchung des Bestandsgebäudes Max-Brauer-
Allee 213 in 22769 Hamburg
13.04.2023 / REV 0 2023-04-13

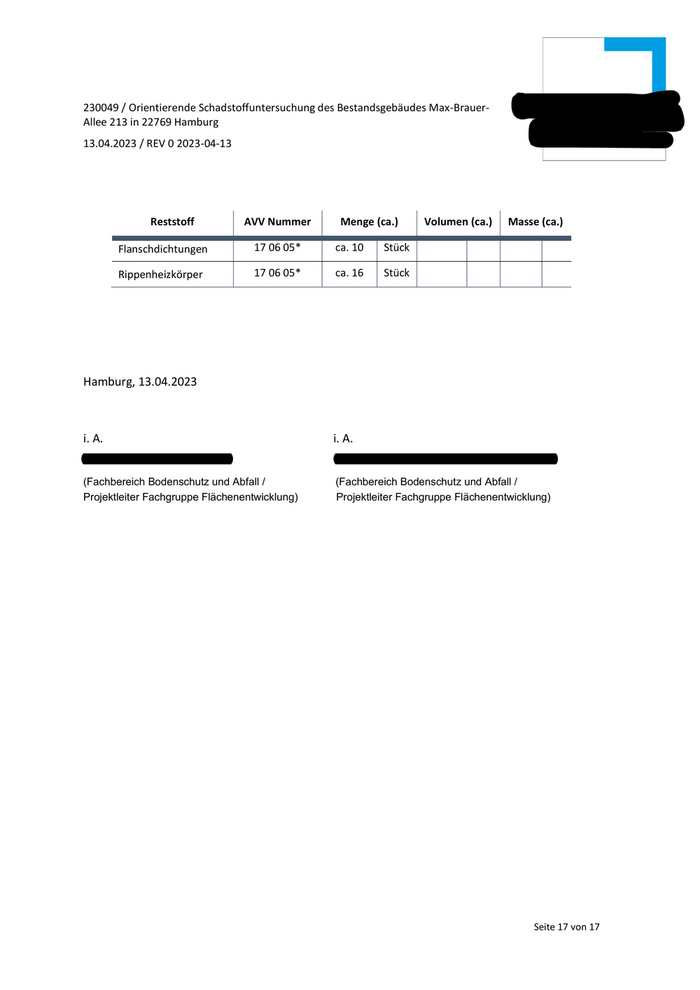

Reststoff AVV Nummer Menge (ca.) Volumen (ca.) Masse (ca.)
Flanschdichtungen 17 06 05* ca. 10 Stück
Rippenheizkörper 17 06 05* ca. 16 Stück
Hamburg, 13.04.2023
i. A. i. A.
Dr. Dipl.-Geol. Philip Menzel M. Sc. Angewandt. Geowiss. Lars Hansen
(Fachbereich Bodenschutz und Abfall / (Fachbereich Bodenschutz und Abfall /
Projektleiter Fachgruppe Flächenentwicklung) Projektleiter Fachgruppe Flächenentwicklung)
Seite 17 von 17
230049 / Orientierende Schadstoffuntersuchung des Bestandsgebäudes Max-Brauer-Alle
213 in 22769 Hamburg
13.04.2023 / REV 1 2023-04-13

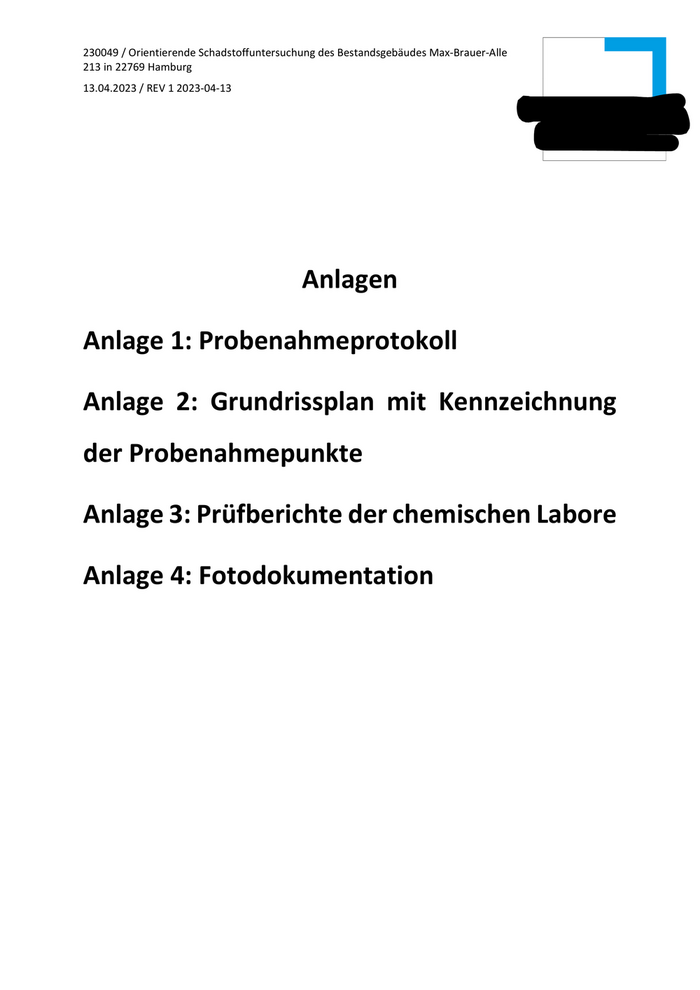

Anlagen
Anlage 1: Probenahmeprotokoll
Anlage 2: Grundrissplan mit Kennzeichnung
der Probenahmepunkte
Anlage 3: Prüfberichte der chemischen Labore
Anlage 4: Fotodokumentation
230049 / Orientierende Schadstoffuntersuchung des Bestandsgebäudes Max-Brauer-Alle
213 in 22769 Hamburg
13.04.2023 / REV 1 2023-04-13

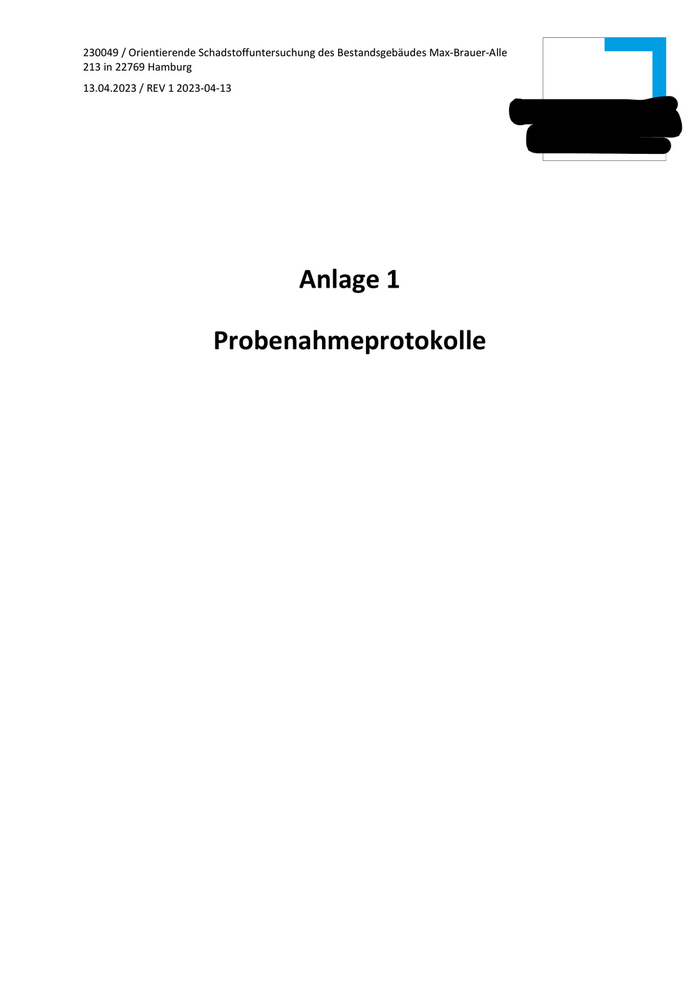

Anlage 1
Probenahmeprotokolle

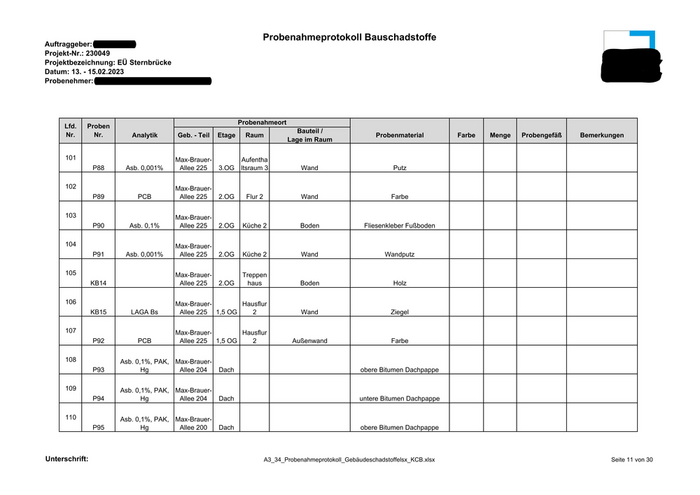

Probenahmeprotokoll Bauschadstoffe
Auftraggeber: DB Netz AG
Projekt-Nr.: 230049
Projektbezeichnung: EÜ Sternbrücke
Datum: 13. - 15.02.2023
Probenehmer: P. Menzel, A. Bartholl, C. Schauer
Probenahmeort
Lfd. Proben
Bauteil /
Nr. Nr. Analytik Geb. - Teil Etage Raum Probenmaterial Farbe Menge Probengefäß Bemerkungen
Lage im Raum
101 Max-Brauer- Aufentha
P88 Asb. 0,001% Allee 225 3.OG ltsraum 3 Wand Putz
102 Max-Brauer-
P89 PCB Allee 225 2.OG Flur 2 Wand Farbe
103 Max-Brauer-
P90 Asb. 0,1% Allee 225 2.OG Küche 2 Boden Fliesenkleber Fußboden
104 Max-Brauer-
P91 Asb. 0,001% Allee 225 2.OG Küche 2 Wand Wandputz
105 Max-Brauer- Treppen
KB14 Allee 225 2.OG haus Boden Holz
106 Max-Brauer- Hausflur
KB15 LAGA Bs Allee 225 1,5 OG 2 Wand Ziegel
107 Max-Brauer- Hausflur
P92 PCB Allee 225 1,5 OG 2 Außenwand Farbe
108 Asb. 0,1%, PAK, Max-Brauer-
P93 Hg Allee 204 Dach obere Bitumen Dachpappe
109 Asb. 0,1%, PAK, Max-Brauer-
P94 Hg Allee 204 Dach untere Bitumen Dachpappe
110 Asb. 0,1%, PAK, Max-Brauer-
P95 Hg Allee 200 Dach obere Bitumen Dachpappe
Unterschrift: A3_34_Probenahmeprotokoll_Gebäudeschadstoffelsx_KCB.xlsx Seite 11 von 30

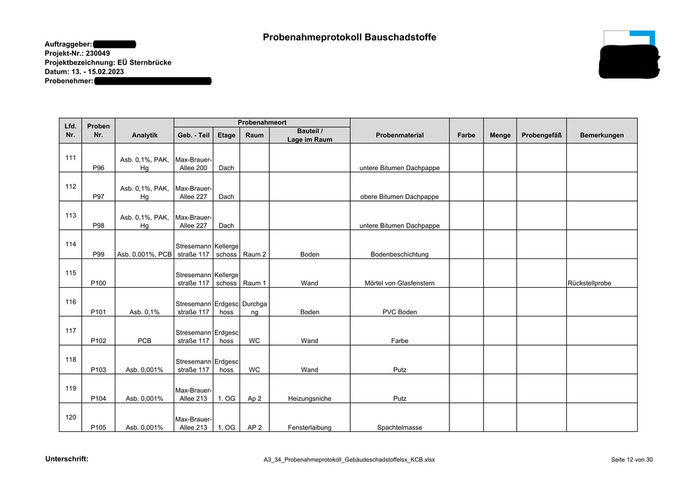

Probenahmeprotokoll Bauschadstoffe
Auftraggeber: DB Netz AG
Projekt-Nr.: 230049
Projektbezeichnung: EÜ Sternbrücke
Datum: 13. - 15.02.2023
Probenehmer: P. Menzel, A. Bartholl, C. Schauer
Probenahmeort
Lfd. Proben
Bauteil /
Nr. Nr. Analytik Geb. - Teil Etage Raum Probenmaterial Farbe Menge Probengefäß Bemerkungen
Lage im Raum
111 Asb. 0,1%, PAK, Max-Brauer-
P96 Hg Allee 200 Dach untere Bitumen Dachpappe
112 Asb. 0,1%, PAK, Max-Brauer-
P97 Hg Allee 227 Dach obere Bitumen Dachpappe
113 Asb. 0,1%, PAK, Max-Brauer-
P98 Hg Allee 227 Dach untere Bitumen Dachpappe
114 Stresemann Kellerge
P99 Asb. 0,001%, PCB straße 117 schoss Raum 2 Boden Bodenbeschichtung
115 Stresemann Kellerge
P100 straße 117 schoss Raum 1 Wand Mörtel von Glasfenstern Rückstellprobe
116 Stresemann Erdgesc Durchga
P101 Asb. 0,1% straße 117 hoss ng Boden PVC Boden
117 Stresemann Erdgesc
P102 PCB straße 117 hoss WC Wand Farbe
118 Stresemann Erdgesc
P103 Asb. 0,001% straße 117 hoss WC Wand Putz
119 Max-Brauer-
P104 Asb. 0,001% Allee 213 1. OG Ap 2 Heizungsniche Putz
120 Max-Brauer-
P105 Asb. 0,001% Allee 213 1. OG AP 2 Fensterlaibung Spachtelmasse
Unterschrift: A3_34_Probenahmeprotokoll_Gebäudeschadstoffelsx_KCB.xlsx Seite 12 von 30
230049 / Orientierende Schadstoffuntersuchung des Bestandsgebäudes Max-Brauer-Alle
213 in 22769 Hamburg
13.04.2023 / REV 1 2023-04-13

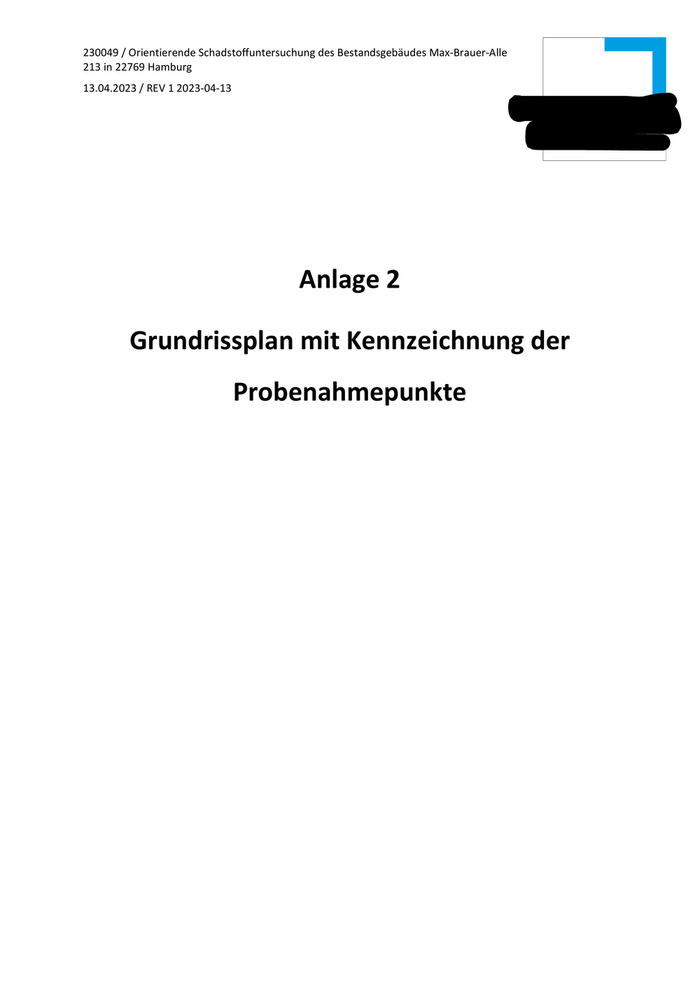

Anlage 2

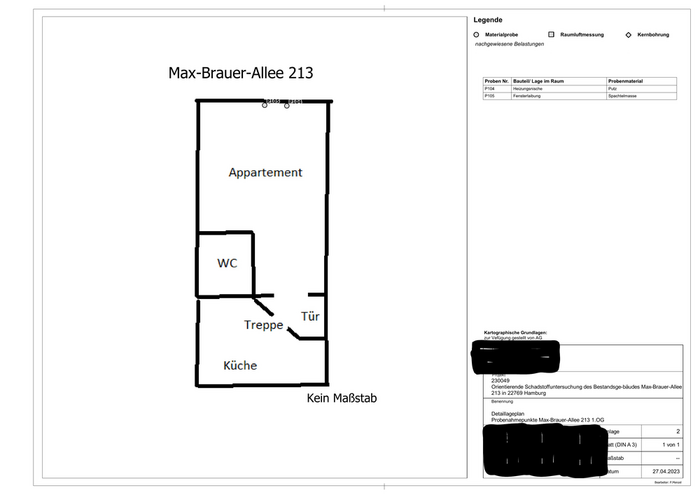

Grundrissplan mit Kennzeichnung der
Probenahmepunkte
Legende
Materialprobe Raumluftmessung Kernbohrung
nachgewiesene Belastungen
Max-Brauer-Allee 213
Kartographische Grundlagen:
zur Vefügung gestellt von AG
Auftraggeber
DB Netz AG
Nagelsweg 33-35
20097 Hamburg
Projekt
230049
Orientierende Schadstoffuntersuchung des Bestandsge-bäudes Max-Brauer-Allee
213 in 22769 Hamburg
Kein Maßstab Benennung
Detaillageplan
Probenahmepunkte Max-Brauer-Allee 213 1.OG
Mull und Partner Ing.-Ges. mbH Anlage 2
Sachsenstraße 6
20097 Hamburg
Telefon: Blatt (DIN A 3) 1 von 1
040-537 99 20 - 20
E-Mail:
haMBURG@mup-group.com Maßstab --
Internet:
www.mullundpartner.de
ENGINEERING FOR A BETTER TOMORROW Datum 27.04.2023
Bearbeiter: P.Menzel
