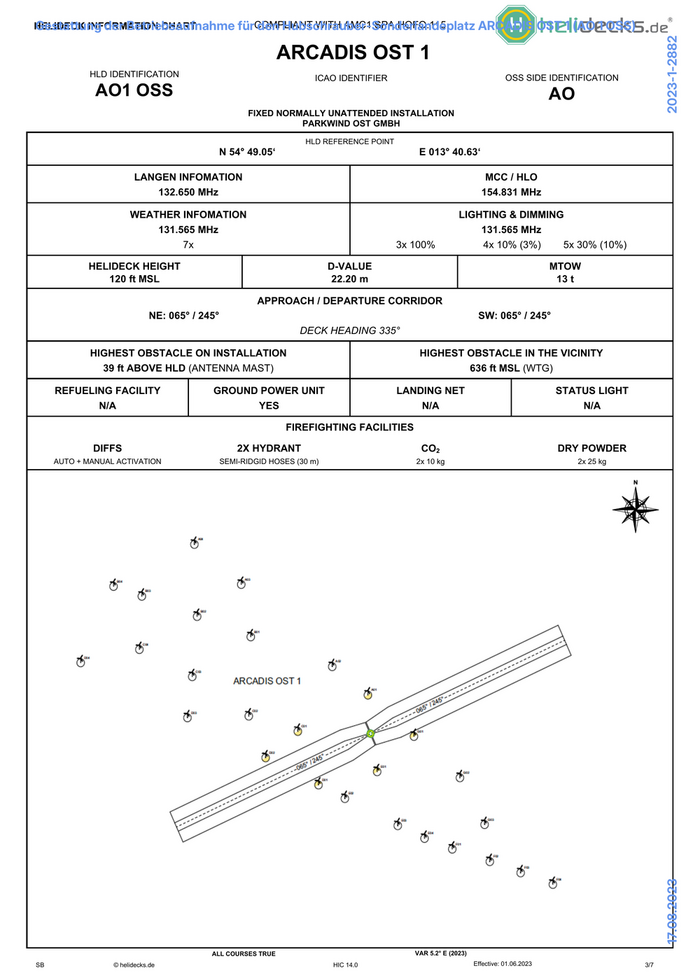

Nachrichten für Luftfahrer 2023 Teil 1 (weicht ggf. von Druckversion ab)
Gestattung
HELIDECK der Betriebsaufnahme
INFORMATION CHART fürCOMPLIANT
den Hubschrauber-Sonderlandeplatz
WITH AMC1 SPA.HOFO.115 ARCADIS OST 1 (AO 1 OSS)
2023-1-2882
ARCADIS OST 1
HLD IDENTIFICATION ICAO IDENTIFIER OSS SIDE IDENTIFICATION
AO1 OSS AO
FIXED NORMALLY UNATTENDED INSTALLATION
PARKWIND OST GMBH
HLD REFERENCE POINT
N 54° 49.05‘ E 013° 40.63‘
LANGEN INFOMATION MCC / HLO
132.650 MHz 154.831 MHz
WEATHER INFOMATION LIGHTING & DIMMING
131.565 MHz 131.565 MHz
7x 3x 100% 4x 10% (3%) 5x 30% (10%)
HELIDECK HEIGHT D-VALUE MTOW
120 ft MSL 22.20 m 13 t
APPROACH / DEPARTURE CORRIDOR
NE: 065° / 245° SW: 065° / 245°
DECK HEADING 335°
HIGHEST OBSTACLE ON INSTALLATION HIGHEST OBSTACLE IN THE VICINITY
39 ft ABOVE HLD (ANTENNA MAST) 636 ft MSL (WTG)
REFUELING FACILITY GROUND POWER UNIT LANDING NET STATUS LIGHT
N/A YES N/A N/A
FIREFIGHTING FACILITIES
DIFFS 2X HYDRANT CO2 DRY POWDER
AUTO + MANUAL ACTIVATION SEMI-RIDGID HOSES (30 m) 2x 10 kg 2x 25 kg
17.08.2023
ALL COURSES TRUE VAR 5.2° E (2023)
SB © helidecks.de HIC 14.0 Effective: 01.06.2023 3/7
Gestattung
HELIDECK der Betriebsaufnahme
INFORMATION CHART fürCOMPLIANT
den Hubschrauber-Sonderlandeplatz
WITH AMC1 SPA.HOFO.115 ARCADIS OST 1 (AO 1 OSS)
2023-1-2882
ARCADIS OST 1
HLD IDENTIFICATION ICAO IDENTIFIER OSS SIDE IDENTIFICATION
AO1 OSS AO
FIXED NORMALLY UNATTENDED INSTALLATION
PARKWIND OST GMBH
HLD REFERENCE POINT
N 54° 49.05‘ E 013° 40.63‘
LANGEN INFOMATION MCC / HLO
132.650 MHz 154.831 MHz
WEATHER INFOMATION LIGHTING & DIMMING
131.565 MHz 131.565 MHz
7x 3x 100% 4x 10% (3%) 5x 30% (10%)
HELIDECK HEIGHT D-VALUE MTOW
120 ft MSL 22.20 m 13 t
APPROACH / DEPARTURE CORRIDOR
NE: 065° / 245° SW: 065° / 245°
DECK HEADING 335°
HIGHEST OBSTACLE ON INSTALLATION HIGHEST OBSTACLE IN THE VICINITY
39 ft ABOVE HLD (ANTENNA MAST) 636 ft MSL (WTG)
REFUELING FACILITY GROUND POWER UNIT LANDING NET STATUS LIGHT
N/A YES N/A N/A
FIREFIGHTING FACILITIES
DIFFS 2X HYDRANT CO2 DRY POWDER
AUTO + MANUAL ACTIVATION SEMI-RIDGID HOSES (30 m) 2x 10 kg 2x 25 kg

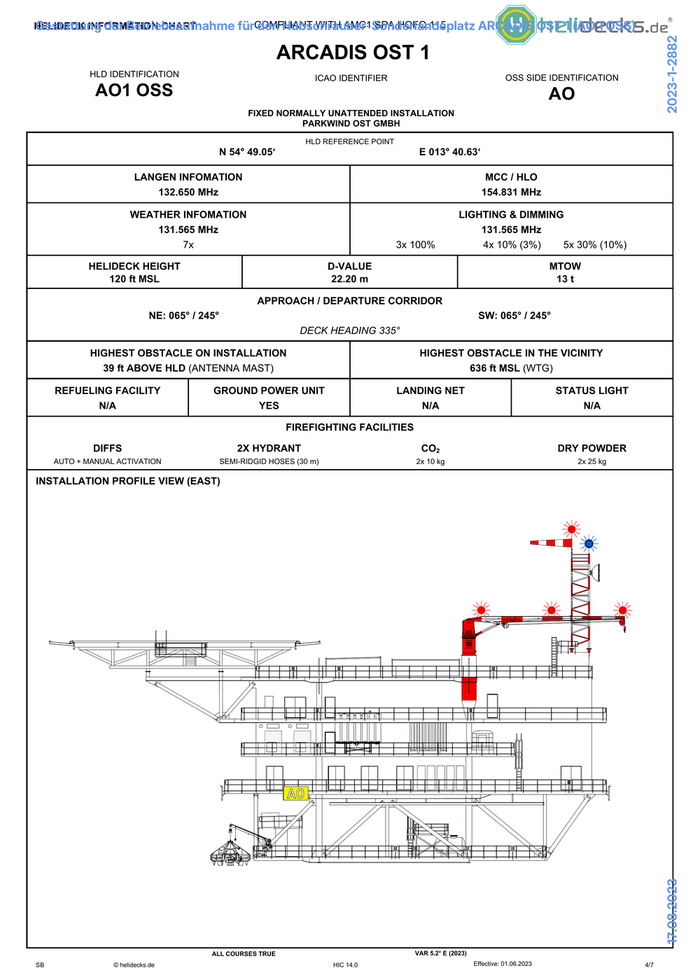

INSTALLATION PROFILE VIEW (EAST)
17.08.2023
ALL COURSES TRUE VAR 5.2° E (2023)
SB © helidecks.de HIC 14.0 Effective: 01.06.2023 4/7
Gestattung
HELIDECK der Betriebsaufnahme
INFORMATION CHART fürCOMPLIANT
den Hubschrauber-Sonderlandeplatz
WITH AMC1 SPA.HOFO.115 ARCADIS OST 1 (AO 1 OSS)
2023-1-2882
ARCADIS OST 1
HLD IDENTIFICATION ICAO IDENTIFIER OSS SIDE IDENTIFICATION
AO1 OSS AO
FIXED NORMALLY UNATTENDED INSTALLATION
PARKWIND OST GMBH
HLD REFERENCE POINT
N 54° 49.05‘ E 013° 40.63‘
LANGEN INFOMATION MCC / HLO
132.650 MHz 154.831 MHz
WEATHER INFOMATION LIGHTING & DIMMING
131.565 MHz 131.565 MHz
7x 3x 100% 4x 10% (3%) 5x 30% (10%)
HELIDECK HEIGHT D-VALUE MTOW
120 ft MSL 22.20 m 13 t
APPROACH / DEPARTURE CORRIDOR
NE: 065° / 245° SW: 065° / 245°
DECK HEADING 335°
HIGHEST OBSTACLE ON INSTALLATION HIGHEST OBSTACLE IN THE VICINITY
39 ft ABOVE HLD (ANTENNA MAST) 636 ft MSL (WTG)
REFUELING FACILITY GROUND POWER UNIT LANDING NET STATUS LIGHT
N/A YES N/A N/A
FIREFIGHTING FACILITIES
DIFFS 2X HYDRANT CO2 DRY POWDER
AUTO + MANUAL ACTIVATION SEMI-RIDGID HOSES (30 m) 2x 10 kg 2x 25 kg

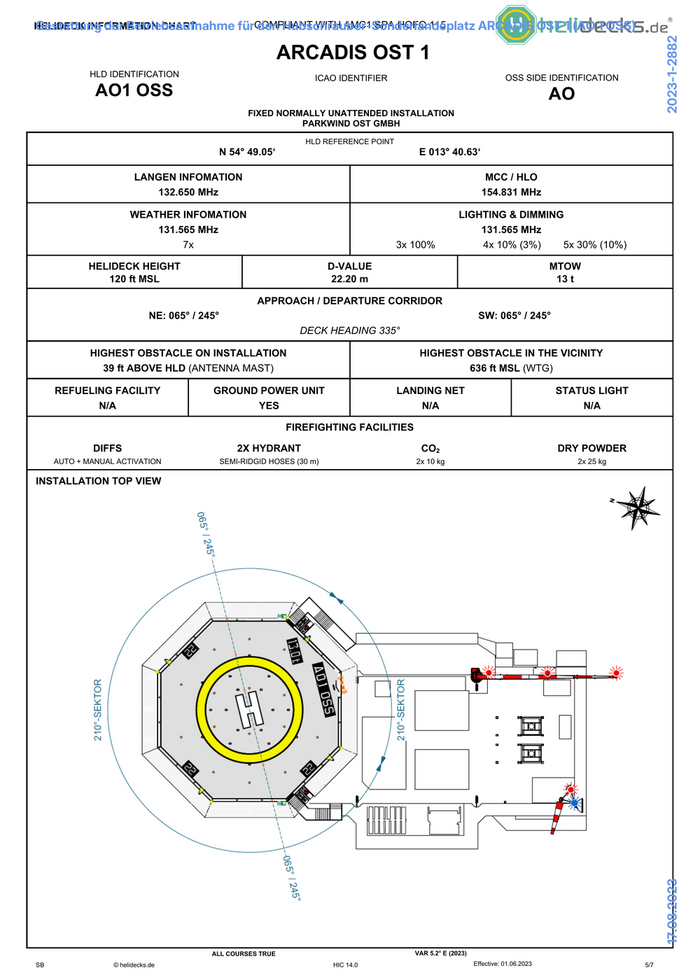

INSTALLATION TOP VIEW
17.08.2023
ALL COURSES TRUE VAR 5.2° E (2023)
SB © helidecks.de HIC 14.0 Effective: 01.06.2023 5/7
Gestattung
HELIDECK der Betriebsaufnahme
INFORMATION CHART für den Hubschrauber-Sonderlandeplatz ARCADIS OST 1 (AO 1 OSS)
2023-1-2882
AO1 OSS
DEPARTURE ARC NE
EXIT POINT ARCNE
N 54° 50,18‘ E 013° 44,75‘
DEPARTURE PROCEDURE
• DEPART ON TRACK 065°
• OBSTACLE-FREE WHEN WITHIN DEPARTURE CORRIDOR
• ABOVE WTG HEIGHT WHEN PASSING 636 ft MSL
• CORRIDOR DESIGNED TO REACH 200 FT ABOVE WTG HEIGHT AT EXIT POINT ARCNE (4.5% CLIMB RATE)
DEPARTURE TOP VIEW
dd
17.08.2023
*200 ft above WTG
ALL COURSES TRUE VAR 5,2° E (2023)
SB © helidecks.de HIC 14.0 Effective: 01.06.2023 6/7
Gestattung
HELIDECK der Betriebsaufnahme
INFORMATION CHART für den Hubschrauber-Sonderlandeplatz ARCADIS OST 1 (AO 1 OSS)
2023-1-2882
AO1 OSS
DEPARTURE ARC SW
EXIT POINT ARCSW
N 54° 47,89‘ E 013° 36,51‘
DEPARTURE PROCEDURE
• DEPART ON TRACK 245°
• OBSTACLE-FREE WHEN WITHIN DEPARTURE CORRIDOR
• ABOVE WTG HEIGHT WHEN PASSING 636 ft MSL
• CORRIDOR DESIGNED TO REACH 200 FT ABOVE WTG HEIGHT AT EXIT POINT ARCNE (4.5% CLIMB RATE)
DEPARTURE TOP VIEW
dd
17.08.2023
*200 ft above WTG
ALL COURSES TRUE VAR 5,2° E (2023)
SB © helidecks.de HIC 14.0 Effective: 01.06.2023 7/7
Bekanntgabe der Landeplätze mit zeitlicher Einschränkung des Flugbetriebs zum Schutz der Bevölkerung vor
Fluglärm
2023-1-2883
Bekanntgabe
der Landeplätze mit zeitlicher Einschränkung
des Flugbetriebs zum Schutz der Bevölkerung vor Fluglärm
Aufgrund des § 3 der Landeplatz-Lärmschutz-Verordnung (Landeplatz-LärmschutzV) vom
05.01.1999 (BGBl. I Nr. 3/99 S. 35 und Nfl I – 134/99) gebe ich die Landeplätze, die infolge der Zahl
der Flugbewegungen im Jahr 2022 oder aufgrund einer Entscheidung der zuständigen Luftfahrtbehör-
den des Landes den Einschränkungen nach § 1 unterliegen, wie folgt bekannt:
Baden-Württemberg
Aalen-Heidenheim
Donaueschingen-Villingen
Freiburg im Breisgau
Hahnweide
Heubach
Leutkirch-Unterzeil
Mannheim
Mengen
Schwäbisch Hall
Bayern
Aschaffenburg
Augsburg
Burg Feuerstein
Donauwörth-Genderkingen
Eggenfelden
Herzogenaurach
Jesenwang
Kempten
Landshut
Straubing-Wallmühle
Vilshofen
Brandenburg
Kyritz
Schönhagen (Start- und Landebahn 07/25 mit Ausnahmen)
Strausberg
18.08.2023
Bekanntgabe der Landeplätze mit zeitlicher Einschränkung des Flugbetriebs zum Schutz der Bevölkerung vor
Fluglärm
2023-1-2883
Hessen
Reichelsheim/Wetterau
Niedersachsen
Ganderkesee
Hildesheim
Nordhorn-Lingen
Norden-Norddeich
Wangerooge
Wilhelmshaven „JadeWeserAirport“
Nordrhein-Westfalen
Aachen-Merzbrück
Bielefeld
Bonn-Hangelar
Dahlemer Binz
Dinslaken/Schwarze-Heide
Essen/Mülheim
Marl-Loemühle
Mönchengladbach
Münster-Telgte
Stadtlohn-Vreden
Rheinland-Pfalz
Koblenz-Winningen
Mainz-Finthen
Speyer
Worms
Saarland
Saarlouis-Düren
Sachsen
Bautzen
Schleswig-Holstein
18.08.2023
Bekanntgabe der Landeplätze mit zeitlicher Einschränkung des Flugbetriebs zum Schutz der Bevölkerung vor
Fluglärm
2023-1-2883

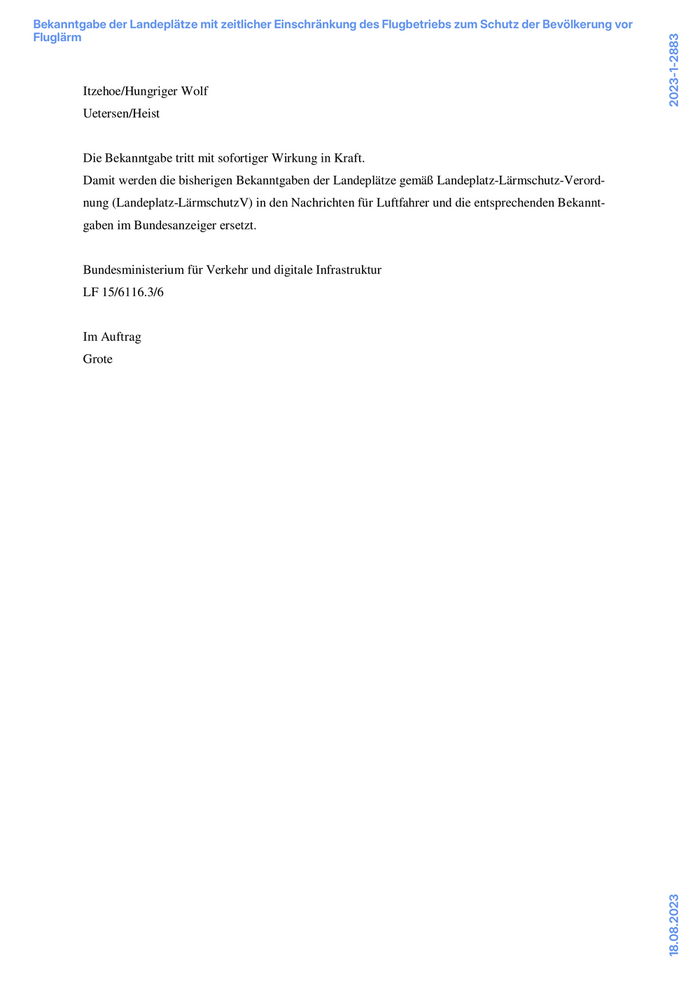

Itzehoe/Hungriger Wolf
Uetersen/Heist
Die Bekanntgabe tritt mit sofortiger Wirkung in Kraft.
Damit werden die bisherigen Bekanntgaben der Landeplätze gemäß Landeplatz-Lärmschutz-Verord-
nung (Landeplatz-LärmschutzV) in den Nachrichten für Luftfahrer und die entsprechenden Bekannt-
gaben im Bundesanzeiger ersetzt.
Bundesministerium für Verkehr und digitale Infrastruktur
LF 15/6116.3/6
Im Auftrag
Grote
18.08.2023
Bekanntmachung über die vorübergehende Festlegung eines Gebietes mit Flugbeschränkungen anlässlich einer
militärischen Übung
2023-1-2884

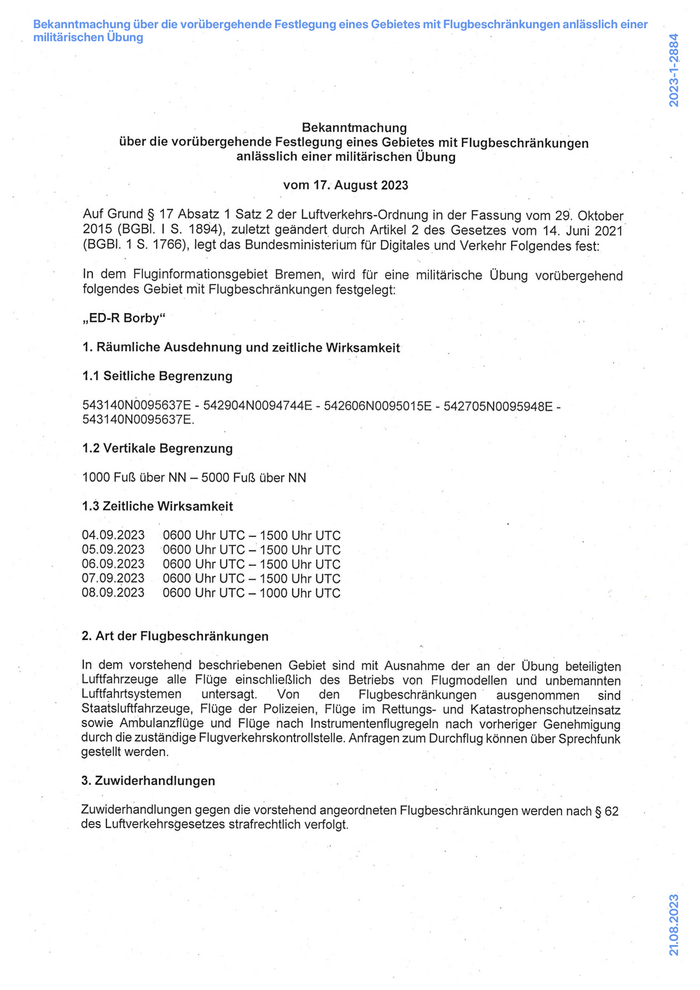

Bekanntmachung
über die vorübergehende Festlegung eines Gebietes mit Flugbeschränkungen
anlässlich einer militärischen Übung
vom 17. August 2023
Auf Grund § 17 Absatz 1 Satz 2 der Luftverkehrs-Ordnung in der Fassung vom 29. Oktober
2015 (BGBI. | S. 1894), zuletzt geändert durch Artikel 2 des Gesetzes vom 14. Juni 2021
(BGBI. 1 S. 1766), legt das Bundesministerium für Digitales und Verkehr Folgendes fest:
In dem Fluginformationsgebiet Bremen, wird für eine militärische Übung vorübergehend
folgendes Gebiet mit Flugbeschränkungen festgelegt:
„ED-R Borby"
1. Räumliche Ausdehnung und zeitliche Wirksamkeit
1.1 Seitliche Begrenzung
543140N0095637E - 542904N0094744E - 542606N0095015E - 542705N0095948E -
543140N0095637E.
1.2 Vertikale Begrenzung
1000 Fuß über NN - 5000 Fuß über NN
1.3 Zeitliche Wirksamkeit
04.09.2023 0600 Uhr UTC - 1500 Uhr UTC
05.09.2023 0600 Uhr UTC - 1500 Uhr UTC
06.09.2023 0600 Uhr UTC - 1500 Uhr UTC
07.09.2023 0600 Uhr UTC - 1500 Uhr UTC
08.09.2023 0600 Uhr UTC - 1000 Uhr UTC
2. Art der Flugbeschränkungen
In dem vorstehend beschriebenen Gebiet sind mit Ausnahme der an der Übung beteiligten
Luftfahrzeuge alle Flüge einschließlich des Betriebs von Flugmodellen und unbemannten
Luftfahrtsystemenuntersagt. Von den Flugbeschränkungen ausgenommen sind
Staatsluftfahrzeuge, Flüge der Polizeien, Flüge im Rettungs- und Katastrophenschutzeinsatz
sowie Ambulanzflüge und Flüge nach Instrumentenflugregeln nach vorheriger Genehmigung
durch die zuständige Flugverkehrskontrollstelle. Anfragen zum Durchflug können über Sprechfunk
gestellt werden.
3. Zuwiderhandlungen
Zuwiderhandlungen gegen die vorstehend angeordneten Flugbeschränkungen werden nach § 62
des Luftverkehrsgesetzes strafrechtlich verfolgt.
21.08.2023
Bekanntmachung über die vorübergehende Festlegung eines Gebietes mit Flugbeschränkungen anlässlich einer
militärischen Übung
2023-1-2884
4. Rechtsbehelfsbelehrung
Gegen diese Festlegung kann innerhalb eines Monats nach Bekanntgabe Klage bei dem
Verwaltungsgericht Berlin, Kirchstraße 7, 10557 Berlin, schriftlich oder zur Niederschrift des
Urkundsbeamten der Geschäftsstelle erhoben werden. Die Klage muss den Kläger, den
Beklagten und den Gegenstand des Klagebegehrens bezeichnen. Sie soll einen bestimmten
Antrag enthalten. Die zur Begründung dienenden Tatsachen und Beweismittel sollen angegeben
werden. Der Klage und allen Schriftsätzen sollen Abschriften für die übrigen Beteiligten beigefügt
Bonn, den 17. August 2023
Bundesministerium für Digitales und Verkehr
LF17/6163.2/6
Im Auftrag
Bill
-Dominik Brill
21.08.2023
