070489-datenblatt
Dieses Dokument ist Teil der Anfrage „Standortbescheinigungen 070489, 070706, 070756, 072219“
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 1 2 3 4 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB07_DT MB07_DT MB07_DT MB08_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-21.0.09 / Lr1 01-23.0.10 / Lr1 01-23.0.11 / Lr1 01-21.0.09 / Rr2 3 Montagehöhe Antennenunterkante [m] 41,76 38,50 38,50 41,76 4a Hauptstrahlrichtung N.ü.O. [°] 100,00 220,00 340,00 100,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 768,00 768,00 768,00 811,00 6a Antennenart (Bezeichnung) ASI4518R39v07 ASI4518R39v07 ASI4518R39v07 ASI4518R39v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 31,00 31,00 31,00 31,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 15,28 15,28 15,28 15,05 12 Abstand zum kontrollierbaren Bereich [m] 26,76 23,50 23,50 26,76 Vertikale Dämpfung -90° [dB] 12,90 12,90 12,90 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 11,00 11,00 11,00 10,00 3dB-Öffnungswinkel in Grad, horizontal 71,00 71,00 71,00 73,00 EIRP [W] 998,53 998,53 998,53 947,03 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 33,73 33,73 33,73 31,99 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 4,54 4,54 4,54 4,31 Sicherheitsabstand Vertikal -90° [m] 1,03 1,03 1,03 0,98 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 38,11 38,11 38,11 39,16 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)

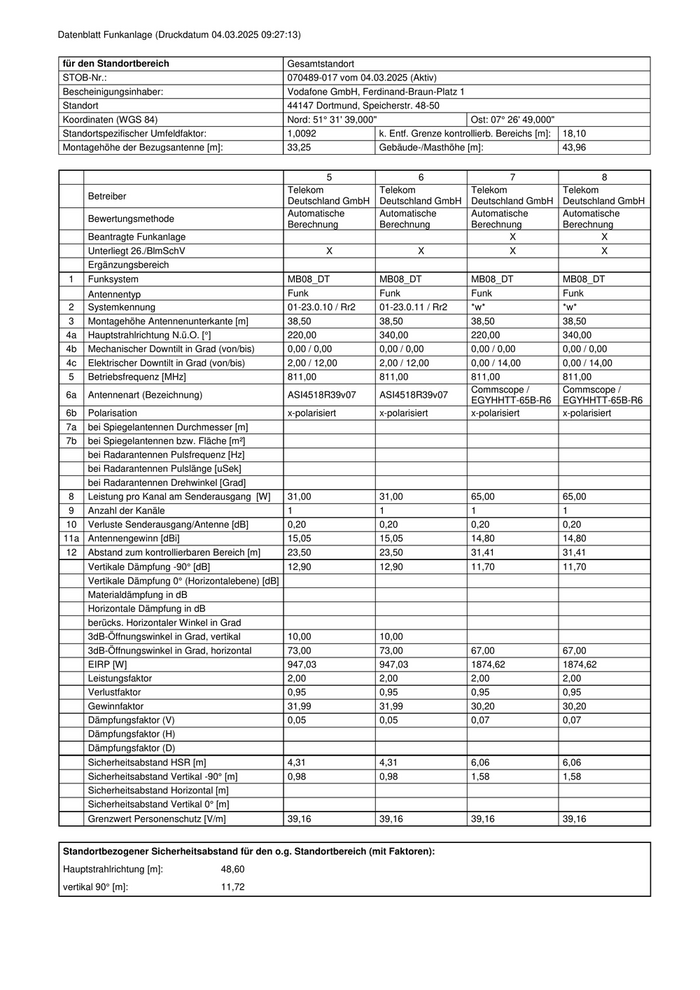

für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 5 6 7 8 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB08_DT MB08_DT MB08_DT MB08_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-23.0.10 / Rr2 01-23.0.11 / Rr2 *w* *w* 3 Montagehöhe Antennenunterkante [m] 38,50 38,50 38,50 38,50 4a Hauptstrahlrichtung N.ü.O. [°] 220,00 340,00 220,00 340,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 0,00 / 14,00 0,00 / 14,00 5 Betriebsfrequenz [MHz] 811,00 811,00 811,00 811,00 6a Antennenart (Bezeichnung) ASI4518R39v07 ASI4518R39v07 Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 31,00 31,00 65,00 65,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 15,05 15,05 14,80 14,80 12 Abstand zum kontrollierbaren Bereich [m] 23,50 23,50 31,41 31,41 Vertikale Dämpfung -90° [dB] 12,90 12,90 11,70 11,70 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 10,00 10,00 3dB-Öffnungswinkel in Grad, horizontal 73,00 73,00 67,00 67,00 EIRP [W] 947,03 947,03 1874,62 1874,62 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 31,99 31,99 30,20 30,20 Dämpfungsfaktor (V) 0,05 0,05 0,07 0,07 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 4,31 4,31 6,06 6,06 Sicherheitsabstand Vertikal -90° [m] 0,98 0,98 1,58 1,58 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 39,16 39,16 39,16 39,16 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 9 10 11 12 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB08_DT MB09_DT MB09_DT MB09_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung *w* 01-21.0.09 / Lr1 01-23.0.10 / Lr1 01-23.0.11 / Lr1 3 Montagehöhe Antennenunterkante [m] 41,41 41,76 38,50 38,50 4a Hauptstrahlrichtung N.ü.O. [°] 100,00 100,00 220,00 340,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 14,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 811,00 945,00 945,00 945,00 6a Antennenart (Bezeichnung) Commscope / EGYHHTT-65B-R6 ASI4518R39v07 ASI4518R39v07 ASI4518R39v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 65,00 66,00 66,00 66,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 14,80 15,29 15,29 15,29 12 Abstand zum kontrollierbaren Bereich [m] 31,41 26,76 23,50 23,50 Vertikale Dämpfung -90° [dB] 11,70 12,90 12,90 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 9,00 9,00 9,00 3dB-Öffnungswinkel in Grad, horizontal 65,00 63,00 63,00 63,00 EIRP [W] 1874,62 2130,81 2130,81 2130,81 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 30,20 33,81 33,81 33,81 Dämpfungsfaktor (V) 0,07 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 6,06 5,98 5,98 5,98 Sicherheitsabstand Vertikal -90° [m] 1,58 1,36 1,36 1,36 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 39,16 42,27 42,27 42,27 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 13 14 15 16 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB09_DT MB09_DT MB09_DT MB15_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung *w* *w* *w* 01-21.0.09 / CLy2 3 Montagehöhe Antennenunterkante [m] 41,91 38,50 38,50 41,76 4a Hauptstrahlrichtung N.ü.O. [°] 100,00 220,00 340,00 100,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 945,00 945,00 945,00 1452,00 6a Antennenart (Bezeichnung) Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 ASI4518R39v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 95,00 95,00 95,00 61,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 15,10 15,10 15,10 16,19 12 Abstand zum kontrollierbaren Bereich [m] 31,41 28,00 28,00 26,76 Vertikale Dämpfung -90° [dB] 11,10 11,10 11,10 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 8,00 3dB-Öffnungswinkel in Grad, horizontal 63,00 63,00 63,00 78,00 EIRP [W] 2935,78 2935,78 2935,78 2422,87 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 32,36 32,36 32,36 41,59 Dämpfungsfaktor (V) 0,08 0,08 0,08 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 7,02 7,02 7,02 5,15 Sicherheitsabstand Vertikal -90° [m] 1,96 1,96 1,96 1,17 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 42,27 42,27 42,27 52,39 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 17 18 19 20 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB15_DT MB15_DT MB15_DT MB15_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-21.0.09 / CRy3 01-23.0.10 / CLy2 01-23.0.10 / CRy3 01-23.0.11 / CLy2 3 Montagehöhe Antennenunterkante [m] 41,76 38,50 38,50 38,50 4a Hauptstrahlrichtung N.ü.O. [°] 100,00 220,00 220,00 340,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 1452,00 1452,00 1452,00 1452,00 6a Antennenart (Bezeichnung) ASI4518R39v07 ASI4518R39v07 ASI4518R39v07 ASI4518R39v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 61,00 61,00 61,00 61,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 16,20 16,19 16,20 16,19 12 Abstand zum kontrollierbaren Bereich [m] 26,76 23,50 23,50 23,50 Vertikale Dämpfung -90° [dB] 12,90 12,90 12,90 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 8,00 8,00 8,00 8,00 3dB-Öffnungswinkel in Grad, horizontal 79,00 78,00 79,00 78,00 EIRP [W] 2428,45 2422,87 2428,45 2422,87 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 41,69 41,59 41,69 41,59 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 5,15 5,15 5,15 5,15 Sicherheitsabstand Vertikal -90° [m] 1,17 1,17 1,17 1,17 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 52,39 52,39 52,39 52,39 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)

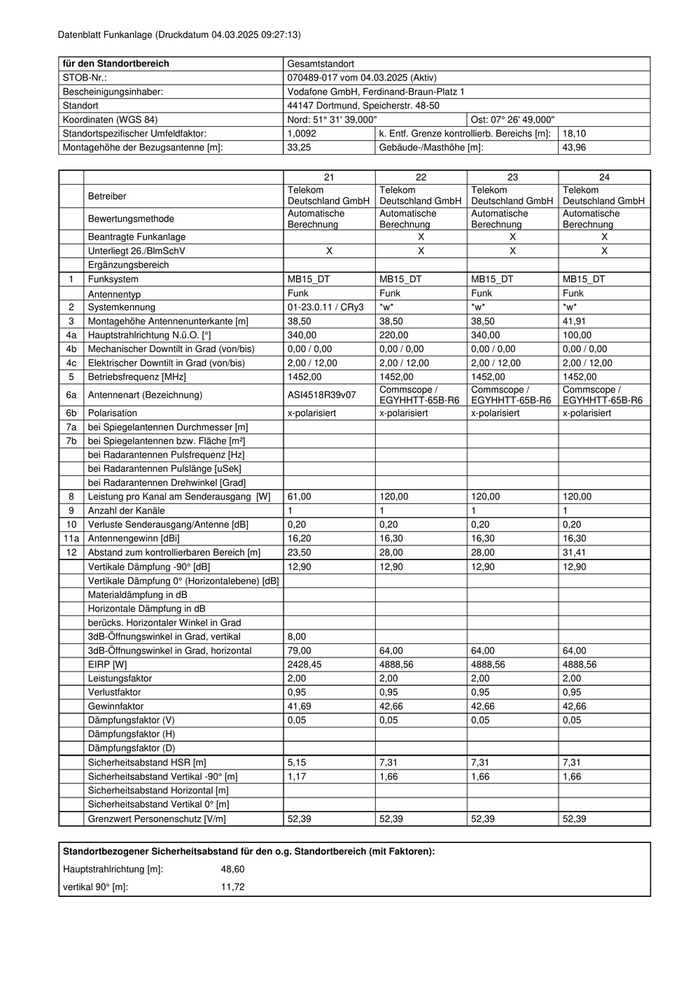

für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 21 22 23 24 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB15_DT MB15_DT MB15_DT MB15_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-23.0.11 / CRy3 *w* *w* *w* 3 Montagehöhe Antennenunterkante [m] 38,50 38,50 38,50 41,91 4a Hauptstrahlrichtung N.ü.O. [°] 340,00 220,00 340,00 100,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 1452,00 1452,00 1452,00 1452,00 6a Antennenart (Bezeichnung) ASI4518R39v07 Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 61,00 120,00 120,00 120,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 16,20 16,30 16,30 16,30 12 Abstand zum kontrollierbaren Bereich [m] 23,50 28,00 28,00 31,41 Vertikale Dämpfung -90° [dB] 12,90 12,90 12,90 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 8,00 3dB-Öffnungswinkel in Grad, horizontal 79,00 64,00 64,00 64,00 EIRP [W] 2428,45 4888,56 4888,56 4888,56 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 41,69 42,66 42,66 42,66 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 5,15 7,31 7,31 7,31 Sicherheitsabstand Vertikal -90° [m] 1,17 1,66 1,66 1,66 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 52,39 52,39 52,39 52,39 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 25 26 27 28 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB18_DT MB18_DT MB18_DT MB18_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-21.0.09 / CLy2 01-21.0.09 / CRy3 01-23.0.10 / CLy2 01-23.0.10 / CRy3 3 Montagehöhe Antennenunterkante [m] 41,76 41,76 38,50 38,50 4a Hauptstrahlrichtung N.ü.O. [°] 100,00 100,00 220,00 220,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 1805,00 1805,00 1805,00 1805,00 6a Antennenart (Bezeichnung) ASI4518R39v07 ASI4518R39v07 ASI4518R39v07 ASI4518R39v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 45,00 45,00 45,00 45,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 17,46 17,50 17,46 17,50 12 Abstand zum kontrollierbaren Bereich [m] 26,76 26,76 23,50 23,50 Vertikale Dämpfung -90° [dB] 12,90 12,90 12,90 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 6,00 6,00 6,00 6,00 3dB-Öffnungswinkel in Grad, horizontal 74,00 73,00 74,00 73,00 EIRP [W] 2394,49 2416,64 2394,49 2416,64 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 55,72 56,23 55,72 56,23 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 4,59 4,61 4,59 4,61 Sicherheitsabstand Vertikal -90° [m] 1,04 1,04 1,04 1,04 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 58,42 58,42 58,42 58,42 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 29 30 31 32 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB18_DT MB18_DT MB18_DT MB18_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-23.0.11 / CLy2 01-23.0.11 / CRy3 *w* *w* 3 Montagehöhe Antennenunterkante [m] 38,50 38,50 41,91 38,50 4a Hauptstrahlrichtung N.ü.O. [°] 340,00 340,00 100,00 220,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 1805,00 1805,00 1805,00 1805,00 6a Antennenart (Bezeichnung) ASI4518R39v07 ASI4518R39v07 Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 45,00 45,00 45,00 45,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 17,46 17,50 17,90 17,20 12 Abstand zum kontrollierbaren Bereich [m] 23,50 23,50 31,41 28,00 Vertikale Dämpfung -90° [dB] 12,90 12,90 12,90 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 6,00 6,00 3dB-Öffnungswinkel in Grad, horizontal 74,00 73,00 61,00 61,00 EIRP [W] 2394,49 2416,64 2649,80 2255,34 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 55,72 56,23 61,66 52,48 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 4,59 4,61 4,83 4,45 Sicherheitsabstand Vertikal -90° [m] 1,04 1,04 1,09 1,01 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 58,42 58,42 58,42 58,42 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)

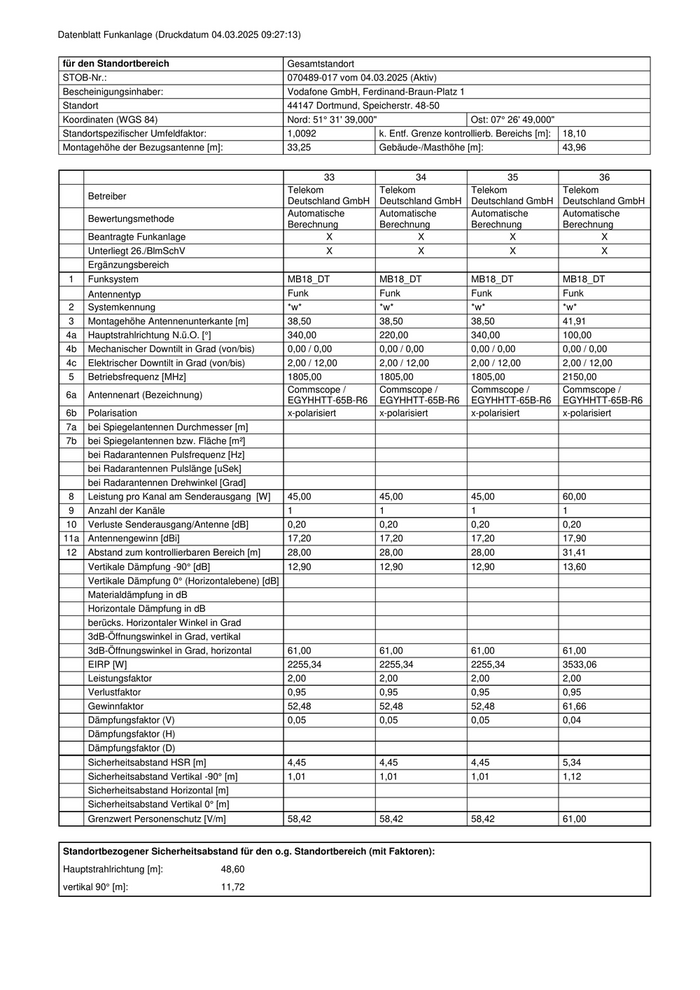

für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 33 34 35 36 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB18_DT MB18_DT MB18_DT MB18_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung *w* *w* *w* *w* 3 Montagehöhe Antennenunterkante [m] 38,50 38,50 38,50 41,91 4a Hauptstrahlrichtung N.ü.O. [°] 340,00 220,00 340,00 100,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 1805,00 1805,00 1805,00 2150,00 6a Antennenart (Bezeichnung) Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 45,00 45,00 45,00 60,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 17,20 17,20 17,20 17,90 12 Abstand zum kontrollierbaren Bereich [m] 28,00 28,00 28,00 31,41 Vertikale Dämpfung -90° [dB] 12,90 12,90 12,90 13,60 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 3dB-Öffnungswinkel in Grad, horizontal 61,00 61,00 61,00 61,00 EIRP [W] 2255,34 2255,34 2255,34 3533,06 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 52,48 52,48 52,48 61,66 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,04 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 4,45 4,45 4,45 5,34 Sicherheitsabstand Vertikal -90° [m] 1,01 1,01 1,01 1,12 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 58,42 58,42 58,42 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 37 38 39 40 Betreiber Vodafone GmbH Vodafone GmbH Vodafone GmbH Vodafone GmbH Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB07_VF MB07_VF MB07_VF MB08_VF Antennentyp Funk Funk Funk Funk 2 Systemkennung 07GUL A1-2L2 07GUL B1-2L2 07GUL C1-2L2 08GUL A1-2L2 3 Montagehöhe Antennenunterkante [m] 35,45 33,25 33,25 35,45 4a Hauptstrahlrichtung N.ü.O. [°] 90,00 210,00 330,00 90,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50 5 Betriebsfrequenz [MHz] 778,00 778,00 778,00 801,00 6a Antennenart (Bezeichnung) 800372991 800372991 800372991 800372991 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 71,00 71,00 71,00 71,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50 11a Antennengewinn [dBi] 14,75 14,75 14,75 14,83 12 Abstand zum kontrollierbaren Bereich [m] 24,95 22,75 22,75 24,95 Vertikale Dämpfung -90° [dB] 12,90 12,90 12,90 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 20,00 20,00 20,00 20,00 3dB-Öffnungswinkel in Grad, horizontal 62,00 62,00 62,00 64,00 EIRP [W] 1889,11 1889,11 1889,11 1924,24 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,89 0,89 0,89 0,89 Gewinnfaktor 29,85 29,85 29,85 30,41 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 6,21 6,21 6,21 6,17 Sicherheitsabstand Vertikal -90° [m] 1,41 1,41 1,41 1,40 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 38,35 38,35 38,35 38,92 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
