070489-datenblatt
Dieses Dokument ist Teil der Anfrage „Standortbescheinigungen 070489, 070706, 070756, 072219“
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 41 42 43 44 Betreiber Vodafone GmbH Vodafone GmbH Vodafone GmbH Vodafone GmbH Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB08_VF MB08_VF MB09_VF MB09_VF Antennentyp Funk Funk Funk Funk 2 Systemkennung 08GUL B1-2L2 08GUL C1-2L2 09GUL A1-2L2 09GUL B1-2L2 3 Montagehöhe Antennenunterkante [m] 33,25 33,25 33,45 33,25 4a Hauptstrahlrichtung N.ü.O. [°] 210,00 330,00 90,00 210,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50 5 Betriebsfrequenz [MHz] 801,00 801,00 935,00 935,00 6a Antennenart (Bezeichnung) 800372991 800372991 800372991 800372991 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 71,00 71,00 214,00 214,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50 11a Antennengewinn [dBi] 14,83 14,83 15,85 15,85 12 Abstand zum kontrollierbaren Bereich [m] 22,75 22,75 24,95 22,75 Vertikale Dämpfung -90° [dB] 12,90 12,90 12,90 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 20,00 20,00 19,00 19,00 3dB-Öffnungswinkel in Grad, horizontal 64,00 64,00 64,00 64,00 EIRP [W] 1924,24 1924,24 7335,23 7335,23 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,89 0,89 0,89 0,89 Gewinnfaktor 30,41 30,41 38,46 38,46 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 6,17 6,17 11,16 11,16 Sicherheitsabstand Vertikal -90° [m] 1,40 1,40 2,53 2,53 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 38,92 38,92 42,04 42,04 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)

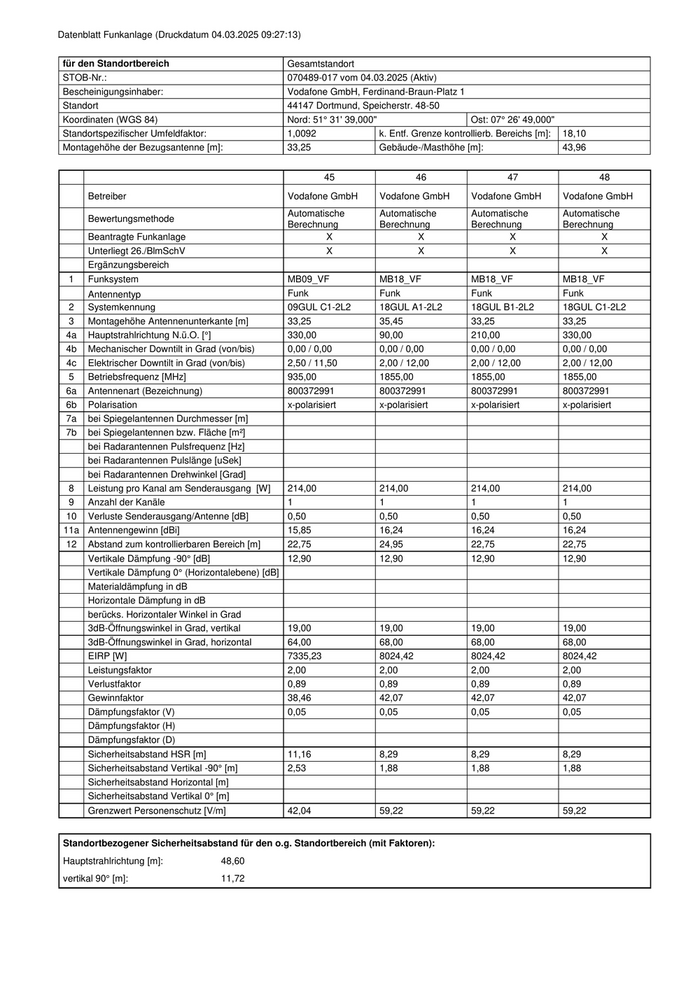

für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 45 46 47 48 Betreiber Vodafone GmbH Vodafone GmbH Vodafone GmbH Vodafone GmbH Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB09_VF MB18_VF MB18_VF MB18_VF Antennentyp Funk Funk Funk Funk 2 Systemkennung 09GUL C1-2L2 18GUL A1-2L2 18GUL B1-2L2 18GUL C1-2L2 3 Montagehöhe Antennenunterkante [m] 33,25 35,45 33,25 33,25 4a Hauptstrahlrichtung N.ü.O. [°] 330,00 90,00 210,00 330,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,50 / 11,50 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 935,00 1855,00 1855,00 1855,00 6a Antennenart (Bezeichnung) 800372991 800372991 800372991 800372991 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 214,00 214,00 214,00 214,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50 11a Antennengewinn [dBi] 15,85 16,24 16,24 16,24 12 Abstand zum kontrollierbaren Bereich [m] 22,75 24,95 22,75 22,75 Vertikale Dämpfung -90° [dB] 12,90 12,90 12,90 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 19,00 19,00 19,00 19,00 3dB-Öffnungswinkel in Grad, horizontal 64,00 68,00 68,00 68,00 EIRP [W] 7335,23 8024,42 8024,42 8024,42 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,89 0,89 0,89 0,89 Gewinnfaktor 38,46 42,07 42,07 42,07 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 11,16 8,29 8,29 8,29 Sicherheitsabstand Vertikal -90° [m] 2,53 1,88 1,88 1,88 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 42,04 59,22 59,22 59,22 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 49 50 51 52 Betreiber Vodafone GmbH Vodafone GmbH Vodafone GmbH Vodafone GmbH Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB21_VF MB21_VF MB21_VF MB26_VF Antennentyp Funk Funk Funk Funk 2 Systemkennung 21GUL A1-2L2 21GUL B1-2L2 21GUL C1-2L2 26GUL A1-2L2 3 Montagehöhe Antennenunterkante [m] 35,45 33,25 33,25 35,45 4a Hauptstrahlrichtung N.ü.O. [°] 90,00 210,00 330,00 90,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 2110,00 2110,00 2110,00 2620,00 6a Antennenart (Bezeichnung) 800372991 800372991 800372991 800372991 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 284,00 284,00 284,00 142,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50 11a Antennengewinn [dBi] 16,86 16,86 16,86 16,80 12 Abstand zum kontrollierbaren Bereich [m] 24,95 22,75 22,75 24,95 Vertikale Dämpfung -90° [dB] 12,90 12,90 12,90 11,10 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 20,00 20,00 20,00 18,00 3dB-Öffnungswinkel in Grad, horizontal 68,00 68,00 68,00 66,00 EIRP [W] 12283,39 12283,39 12283,39 6057,43 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,89 0,89 0,89 0,89 Gewinnfaktor 48,53 48,53 48,53 47,86 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,08 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 9,95 9,95 9,95 6,99 Sicherheitsabstand Vertikal -90° [m] 2,25 2,25 2,25 1,95 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 53 54 55 56 Betreiber Vodafone GmbH Vodafone GmbH Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB26_VF MB26_VF MB21_DT MB21_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 26GUL B1-2L2 26GUL C1-2L2 01-21.0.09 / CLy2 01-21.0.09 / CRy3 3 Montagehöhe Antennenunterkante [m] 33,25 33,25 41,76 41,76 4a Hauptstrahlrichtung N.ü.O. [°] 210,00 330,00 100,00 100,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 2620,00 2620,00 2150,00 2150,00 6a Antennenart (Bezeichnung) 800372991 800372991 ASI4518R39v07 ASI4518R39v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 142,00 142,00 30,00 30,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,20 0,20 11a Antennengewinn [dBi] 16,80 16,80 18,54 18,39 12 Abstand zum kontrollierbaren Bereich [m] 22,75 22,75 26,76 26,76 Vertikale Dämpfung -90° [dB] 11,10 11,10 13,60 13,60 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 18,00 18,00 6,00 5,00 3dB-Öffnungswinkel in Grad, horizontal 66,00 66,00 65,00 63,00 EIRP [W] 6057,43 6057,43 2047,02 1977,52 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,89 0,89 0,95 0,95 Gewinnfaktor 47,86 47,86 71,45 69,02 Dämpfungsfaktor (V) 0,08 0,08 0,04 0,04 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 6,99 6,99 4,06 3,99 Sicherheitsabstand Vertikal -90° [m] 1,95 1,95 0,85 0,83 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 57 58 59 60 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB21_DT MB21_DT MB21_DT MB21_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-23.0.10 / CLy2 01-23.0.10 / CRy3 01-23.0.11 / CLy2 01-23.0.11 / CRy3 3 Montagehöhe Antennenunterkante [m] 38,50 38,50 38,50 38,50 4a Hauptstrahlrichtung N.ü.O. [°] 220,00 220,00 340,00 340,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 2150,00 2150,00 2150,00 2150,00 6a Antennenart (Bezeichnung) ASI4518R39v07 ASI4518R39v07 ASI4518R39v07 ASI4518R39v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 30,00 30,00 30,00 30,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 18,54 18,39 18,54 18,39 12 Abstand zum kontrollierbaren Bereich [m] 23,50 23,50 23,50 23,50 Vertikale Dämpfung -90° [dB] 13,60 13,60 13,60 13,60 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 6,00 5,00 6,00 5,00 3dB-Öffnungswinkel in Grad, horizontal 65,00 63,00 65,00 63,00 EIRP [W] 2047,02 1977,52 2047,02 1977,52 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 71,45 69,02 71,45 69,02 Dämpfungsfaktor (V) 0,04 0,04 0,04 0,04 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 4,06 3,99 4,06 3,99 Sicherheitsabstand Vertikal -90° [m] 0,85 0,83 0,85 0,83 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 61 62 63 64 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB21_DT MB21_DT MB21_DT MB21_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung *w* *w* *w* *w* 3 Montagehöhe Antennenunterkante [m] 41,91 38,50 38,50 38,50 4a Hauptstrahlrichtung N.ü.O. [°] 100,00 220,00 220,00 340,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 2150,00 2150,00 2150,00 2150,00 6a Antennenart (Bezeichnung) Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 60,00 60,00 60,00 60,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 17,20 17,90 17,20 17,20 12 Abstand zum kontrollierbaren Bereich [m] 31,41 28,00 28,00 28,00 Vertikale Dämpfung -90° [dB] 13,60 13,60 13,60 13,60 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 3dB-Öffnungswinkel in Grad, horizontal 61,00 61,00 61,00 61,00 EIRP [W] 3007,12 3533,06 3007,12 3007,12 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 52,48 61,66 52,48 52,48 Dämpfungsfaktor (V) 0,04 0,04 0,04 0,04 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 4,92 5,34 4,92 4,92 Sicherheitsabstand Vertikal -90° [m] 1,03 1,12 1,03 1,03 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 65 66 67 68 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB21_DT MB21_DT MB26_DT MB26_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung *w* *w* 01-21.0.09 / Ly1 01-21.0.09 / Ry4 3 Montagehöhe Antennenunterkante [m] 38,50 41,91 41,76 41,76 4a Hauptstrahlrichtung N.ü.O. [°] 340,00 100,00 100,00 100,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 2150,00 2150,00 2640,00 2640,00 6a Antennenart (Bezeichnung) Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 ASI4518R39v07 ASI4518R39v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 60,00 60,00 30,00 30,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 17,90 17,90 18,97 19,00 12 Abstand zum kontrollierbaren Bereich [m] 28,00 31,41 26,76 26,76 Vertikale Dämpfung -90° [dB] 13,60 13,60 12,90 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 5,00 5,00 3dB-Öffnungswinkel in Grad, horizontal 61,00 61,00 62,00 60,00 EIRP [W] 3533,06 3533,06 2260,07 2275,73 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 61,66 61,66 78,89 79,43 Dämpfungsfaktor (V) 0,04 0,04 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 5,34 5,34 4,27 4,28 Sicherheitsabstand Vertikal -90° [m] 1,12 1,12 0,97 0,97 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 69 70 71 72 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB26_DT MB26_DT MB26_DT MB26_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-23.0.10 / Ly1 01-23.0.10 / Ry4 01-23.0.11 / Ly1 01-23.0.11 / Ry4 3 Montagehöhe Antennenunterkante [m] 38,50 38,50 38,50 38,50 4a Hauptstrahlrichtung N.ü.O. [°] 220,00 220,00 340,00 340,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 2640,00 2640,00 2640,00 2640,00 6a Antennenart (Bezeichnung) ASI4518R39v07 ASI4518R39v07 ASI4518R39v07 ASI4518R39v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 30,00 30,00 30,00 30,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 18,97 19,00 18,97 19,00 12 Abstand zum kontrollierbaren Bereich [m] 23,50 23,50 23,50 23,50 Vertikale Dämpfung -90° [dB] 12,90 12,90 12,90 12,90 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 5,00 5,00 5,00 5,00 3dB-Öffnungswinkel in Grad, horizontal 62,00 60,00 62,00 60,00 EIRP [W] 2260,07 2275,73 2260,07 2275,73 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 78,89 79,43 78,89 79,43 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 4,27 4,28 4,27 4,28 Sicherheitsabstand Vertikal -90° [m] 0,97 0,97 0,97 0,97 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)

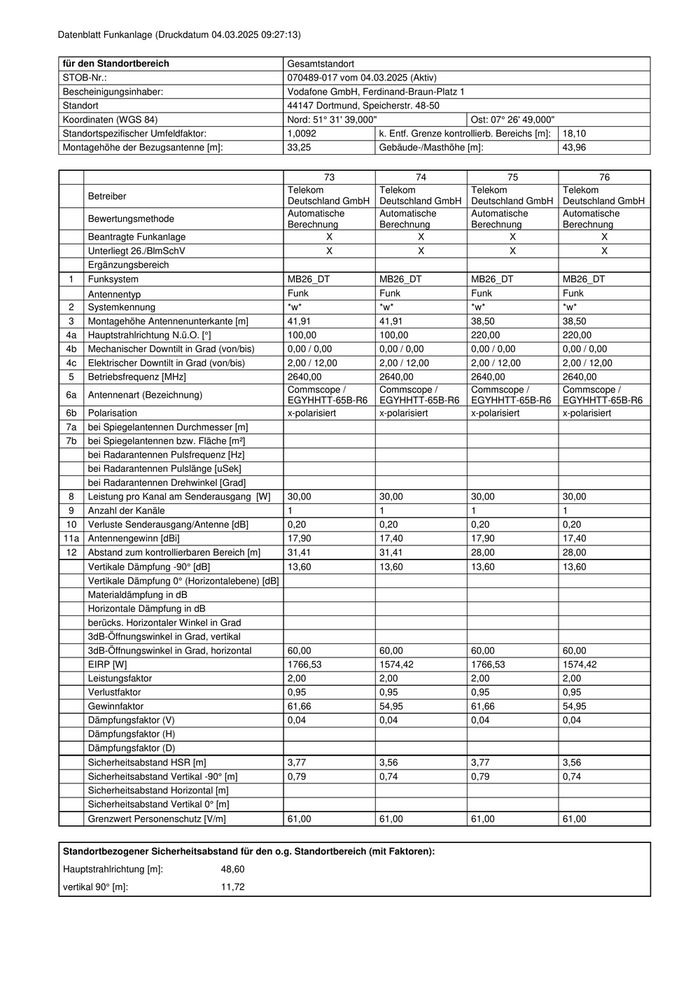

für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 73 74 75 76 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB26_DT MB26_DT MB26_DT MB26_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung *w* *w* *w* *w* 3 Montagehöhe Antennenunterkante [m] 41,91 41,91 38,50 38,50 4a Hauptstrahlrichtung N.ü.O. [°] 100,00 100,00 220,00 220,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 2640,00 2640,00 2640,00 2640,00 6a Antennenart (Bezeichnung) Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 30,00 30,00 30,00 30,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 17,90 17,40 17,90 17,40 12 Abstand zum kontrollierbaren Bereich [m] 31,41 31,41 28,00 28,00 Vertikale Dämpfung -90° [dB] 13,60 13,60 13,60 13,60 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 3dB-Öffnungswinkel in Grad, horizontal 60,00 60,00 60,00 60,00 EIRP [W] 1766,53 1574,42 1766,53 1574,42 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 61,66 54,95 61,66 54,95 Dämpfungsfaktor (V) 0,04 0,04 0,04 0,04 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 3,77 3,56 3,77 3,56 Sicherheitsabstand Vertikal -90° [m] 0,79 0,74 0,79 0,74 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)

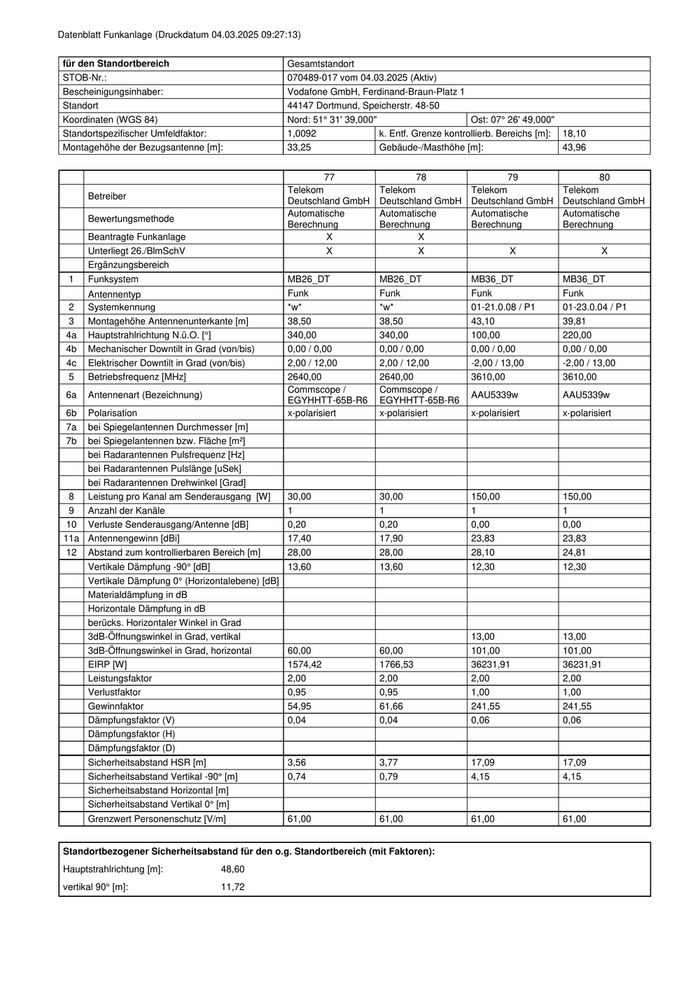

für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 77 78 79 80 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB26_DT MB26_DT MB36_DT MB36_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung *w* *w* 01-21.0.08 / P1 01-23.0.04 / P1 3 Montagehöhe Antennenunterkante [m] 38,50 38,50 43,10 39,81 4a Hauptstrahlrichtung N.ü.O. [°] 340,00 340,00 100,00 220,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 -2,00 / 13,00 -2,00 / 13,00 5 Betriebsfrequenz [MHz] 2640,00 2640,00 3610,00 3610,00 6a Antennenart (Bezeichnung) Commscope / EGYHHTT-65B-R6 Commscope / EGYHHTT-65B-R6 AAU5339w AAU5339w 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 30,00 30,00 150,00 150,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,00 0,00 11a Antennengewinn [dBi] 17,40 17,90 23,83 23,83 12 Abstand zum kontrollierbaren Bereich [m] 28,00 28,00 28,10 24,81 Vertikale Dämpfung -90° [dB] 13,60 13,60 12,30 12,30 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 13,00 13,00 3dB-Öffnungswinkel in Grad, horizontal 60,00 60,00 101,00 101,00 EIRP [W] 1574,42 1766,53 36231,91 36231,91 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 1,00 1,00 Gewinnfaktor 54,95 61,66 241,55 241,55 Dämpfungsfaktor (V) 0,04 0,04 0,06 0,06 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 3,56 3,77 17,09 17,09 Sicherheitsabstand Vertikal -90° [m] 0,74 0,79 4,15 4,15 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
