070489-datenblatt
Dieses Dokument ist Teil der Anfrage „Standortbescheinigungen 070489, 070706, 070756, 072219“

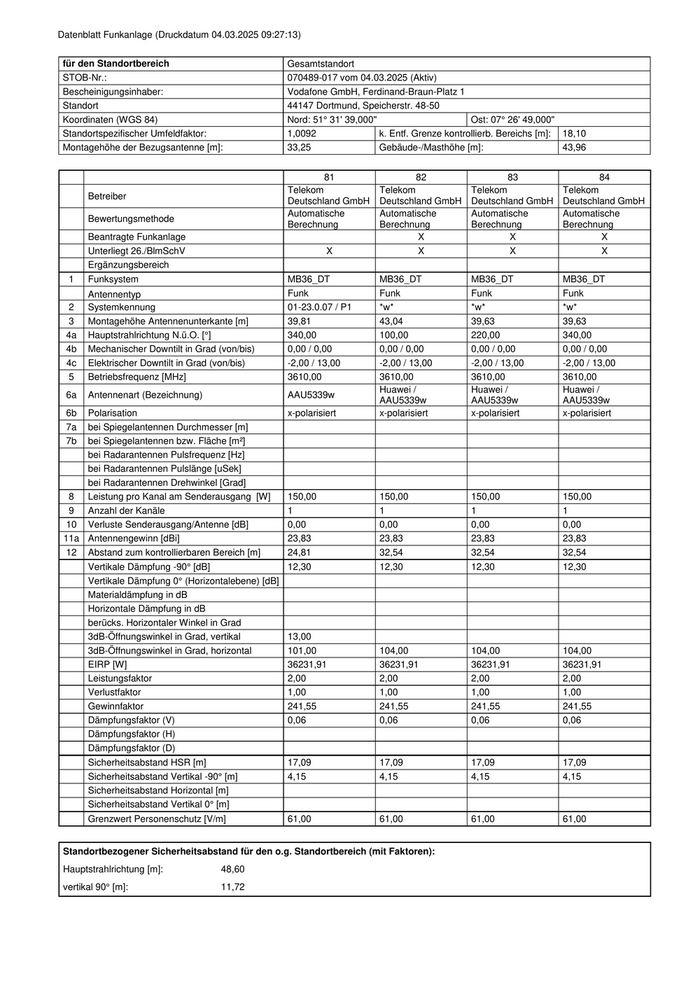

für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 81 82 83 84 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB36_DT MB36_DT MB36_DT MB36_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-23.0.07 / P1 *w* *w* *w* 3 Montagehöhe Antennenunterkante [m] 39,81 43,04 39,63 39,63 4a Hauptstrahlrichtung N.ü.O. [°] 340,00 100,00 220,00 340,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) -2,00 / 13,00 -2,00 / 13,00 -2,00 / 13,00 -2,00 / 13,00 5 Betriebsfrequenz [MHz] 3610,00 3610,00 3610,00 3610,00 6a Antennenart (Bezeichnung) AAU5339w Huawei / AAU5339w Huawei / AAU5339w Huawei / AAU5339w 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 150,00 150,00 150,00 150,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,00 0,00 0,00 0,00 11a Antennengewinn [dBi] 23,83 23,83 23,83 23,83 12 Abstand zum kontrollierbaren Bereich [m] 24,81 32,54 32,54 32,54 Vertikale Dämpfung -90° [dB] 12,30 12,30 12,30 12,30 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 13,00 3dB-Öffnungswinkel in Grad, horizontal 101,00 104,00 104,00 104,00 EIRP [W] 36231,91 36231,91 36231,91 36231,91 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 1,00 1,00 1,00 1,00 Gewinnfaktor 241,55 241,55 241,55 241,55 Dämpfungsfaktor (V) 0,06 0,06 0,06 0,06 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 17,09 17,09 17,09 17,09 Sicherheitsabstand Vertikal -90° [m] 4,15 4,15 4,15 4,15 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 85 86 87 88 Betreiber Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB08_TEF MB08_TEF MB08_TEF MB09_TEF Antennentyp Funk Funk Funk Funk 2 Systemkennung S21 S22 S23 S31 3 Montagehöhe Antennenunterkante [m] 35,86 38,28 35,86 35,86 4a Hauptstrahlrichtung N.ü.O. [°] 0,00 120,00 240,00 0,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00 5 Betriebsfrequenz [MHz] 791,00 791,00 791,00 925,00 6a Antennenart (Bezeichnung) RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 120,00 120,00 120,00 120,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,59 0,59 0,59 0,61 11a Antennengewinn [dBi] 14,20 14,20 14,20 14,50 12 Abstand zum kontrollierbaren Bereich [m] 26,36 27,78 26,36 26,36 Vertikale Dämpfung -90° [dB] 10,60 10,60 10,60 11,10 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 3dB-Öffnungswinkel in Grad, horizontal 63,00 63,00 63,00 63,00 EIRP [W] 2755,38 2755,38 2755,38 2938,88 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,87 0,87 0,87 0,87 Gewinnfaktor 26,30 26,30 26,30 28,18 Dämpfungsfaktor (V) 0,09 0,09 0,09 0,08 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 7,44 7,44 7,44 7,10 Sicherheitsabstand Vertikal -90° [m] 2,19 2,19 2,19 1,98 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 38,67 38,67 38,67 41,82 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 89 90 91 92 Betreiber Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB09_TEF MB09_TEF MB18_TEF MB18_TEF Antennentyp Funk Funk Funk Funk 2 Systemkennung S32 S33 S41 S42 3 Montagehöhe Antennenunterkante [m] 38,28 35,86 35,86 38,28 4a Hauptstrahlrichtung N.ü.O. [°] 120,00 240,00 0,00 120,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 14,00 2,00 / 14,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 925,00 925,00 1835,00 1835,00 6a Antennenart (Bezeichnung) RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 120,00 120,00 160,00 160,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,61 0,61 0,89 0,89 11a Antennengewinn [dBi] 14,50 14,50 16,20 16,20 12 Abstand zum kontrollierbaren Bereich [m] 27,78 26,36 26,36 27,78 Vertikale Dämpfung -90° [dB] 11,10 11,10 12,30 12,30 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 3dB-Öffnungswinkel in Grad, horizontal 63,00 63,00 70,00 70,00 EIRP [W] 2938,88 2938,88 5434,00 5434,00 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,87 0,87 0,81 0,81 Gewinnfaktor 28,18 28,18 41,69 41,69 Dämpfungsfaktor (V) 0,08 0,08 0,06 0,06 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 7,10 7,10 6,86 6,86 Sicherheitsabstand Vertikal -90° [m] 1,98 1,98 1,66 1,66 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 41,82 41,82 58,90 58,90 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 93 94 95 96 Betreiber Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB18_TEF MB21_TEF MB21_TEF MB21_TEF Antennentyp Funk Funk Funk Funk 2 Systemkennung S43 S51 S52 S53 3 Montagehöhe Antennenunterkante [m] 35,86 35,86 38,28 35,86 4a Hauptstrahlrichtung N.ü.O. [°] 240,00 0,00 120,00 240,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 1835,00 2130,00 2130,00 2130,00 6a Antennenart (Bezeichnung) RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 160,00 160,00 160,00 160,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,89 0,97 0,97 0,97 11a Antennengewinn [dBi] 16,20 17,40 17,40 17,40 12 Abstand zum kontrollierbaren Bereich [m] 26,36 26,36 27,78 26,36 Vertikale Dämpfung -90° [dB] 12,30 12,30 12,30 12,30 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 3dB-Öffnungswinkel in Grad, horizontal 70,00 60,00 60,00 60,00 EIRP [W] 5434,00 7032,67 7032,67 7032,67 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,81 0,80 0,80 0,80 Gewinnfaktor 41,69 54,95 54,95 54,95 Dämpfungsfaktor (V) 0,06 0,06 0,06 0,06 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 6,86 7,53 7,53 7,53 Sicherheitsabstand Vertikal -90° [m] 1,66 1,83 1,83 1,83 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 58,90 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)

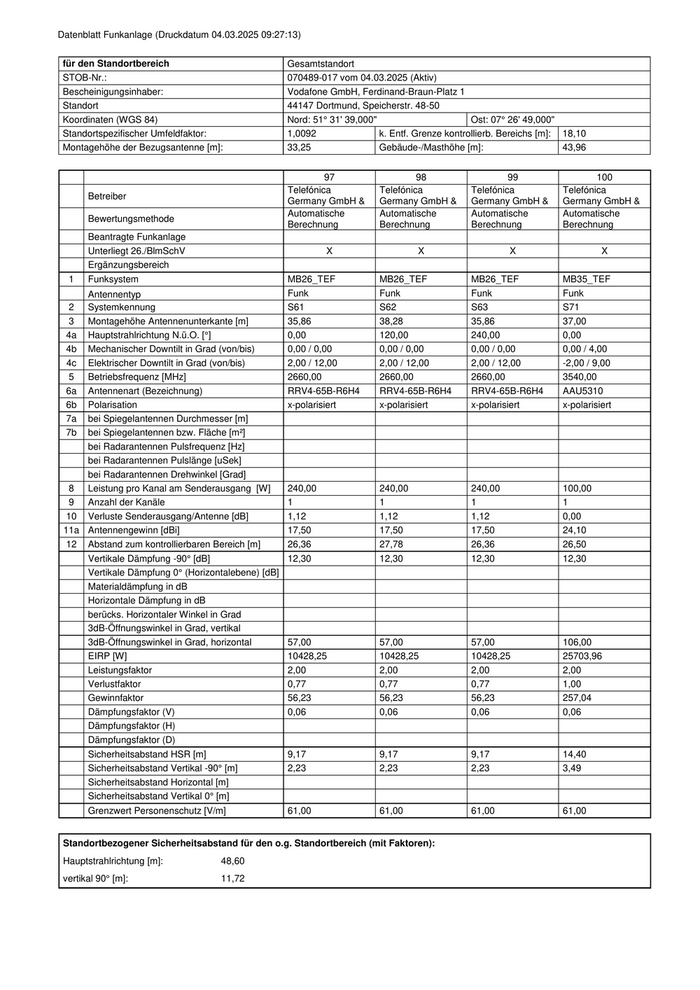

für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 97 98 99 100 Betreiber Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB26_TEF MB26_TEF MB26_TEF MB35_TEF Antennentyp Funk Funk Funk Funk 2 Systemkennung S61 S62 S63 S71 3 Montagehöhe Antennenunterkante [m] 35,86 38,28 35,86 37,00 4a Hauptstrahlrichtung N.ü.O. [°] 0,00 120,00 240,00 0,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 4,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 -2,00 / 9,00 5 Betriebsfrequenz [MHz] 2660,00 2660,00 2660,00 3540,00 6a Antennenart (Bezeichnung) RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4 AAU5310 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 240,00 240,00 240,00 100,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 1,12 1,12 1,12 0,00 11a Antennengewinn [dBi] 17,50 17,50 17,50 24,10 12 Abstand zum kontrollierbaren Bereich [m] 26,36 27,78 26,36 26,50 Vertikale Dämpfung -90° [dB] 12,30 12,30 12,30 12,30 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 3dB-Öffnungswinkel in Grad, horizontal 57,00 57,00 57,00 106,00 EIRP [W] 10428,25 10428,25 10428,25 25703,96 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,77 0,77 0,77 1,00 Gewinnfaktor 56,23 56,23 56,23 257,04 Dämpfungsfaktor (V) 0,06 0,06 0,06 0,06 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 9,17 9,17 9,17 14,40 Sicherheitsabstand Vertikal -90° [m] 2,23 2,23 2,23 3,49 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)

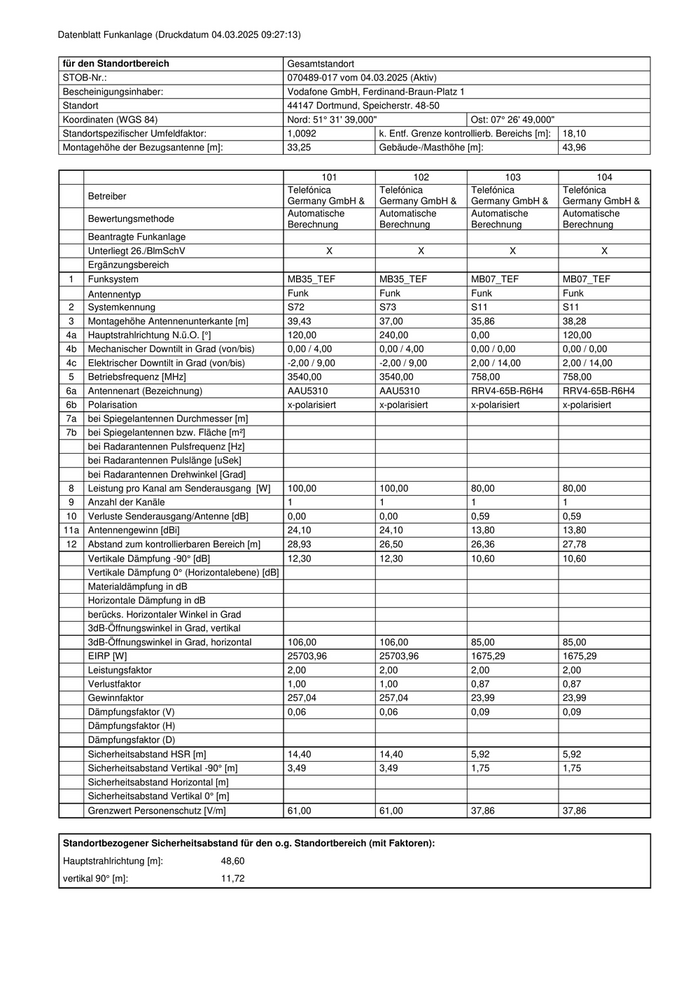

für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 101 102 103 104 Betreiber Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB35_TEF MB35_TEF MB07_TEF MB07_TEF Antennentyp Funk Funk Funk Funk 2 Systemkennung S72 S73 S11 S11 3 Montagehöhe Antennenunterkante [m] 39,43 37,00 35,86 38,28 4a Hauptstrahlrichtung N.ü.O. [°] 120,00 240,00 0,00 120,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 4,00 0,00 / 4,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) -2,00 / 9,00 -2,00 / 9,00 2,00 / 14,00 2,00 / 14,00 5 Betriebsfrequenz [MHz] 3540,00 3540,00 758,00 758,00 6a Antennenart (Bezeichnung) AAU5310 AAU5310 RRV4-65B-R6H4 RRV4-65B-R6H4 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 100,00 100,00 80,00 80,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,00 0,00 0,59 0,59 11a Antennengewinn [dBi] 24,10 24,10 13,80 13,80 12 Abstand zum kontrollierbaren Bereich [m] 28,93 26,50 26,36 27,78 Vertikale Dämpfung -90° [dB] 12,30 12,30 10,60 10,60 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 3dB-Öffnungswinkel in Grad, horizontal 106,00 106,00 85,00 85,00 EIRP [W] 25703,96 25703,96 1675,29 1675,29 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 1,00 1,00 0,87 0,87 Gewinnfaktor 257,04 257,04 23,99 23,99 Dämpfungsfaktor (V) 0,06 0,06 0,09 0,09 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 14,40 14,40 5,92 5,92 Sicherheitsabstand Vertikal -90° [m] 3,49 3,49 1,75 1,75 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 37,86 37,86 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
für den Standortbereich Gesamtstandort STOB-Nr.: 070489-017 vom 04.03.2025 (Aktiv) Bescheinigungsinhaber: Vodafone GmbH, Ferdinand-Braun-Platz 1 Standort 44147 Dortmund, Speicherstr. 48-50 Koordinaten (WGS 84) Nord: 51° 31' 39,000" Ost: 07° 26' 49,000" Standortspezifischer Umfeldfaktor: 1,0092 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,10 Montagehöhe der Bezugsantenne [m]: 33,25 Gebäude-/Masthöhe [m]: 43,96 105 106 Betreiber Telefónica Germany GmbH & Co. OHG Broadnet Deutschland GmbH Bewertungsmethode Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X Ergänzungsbereich 1 Funksystem MB07_TEF Richtfunk (Sonstige) Antennentyp Funk Spiegel 2 Systemkennung S13 Gabriel 3 Montagehöhe Antennenunterkante [m] 35,86 34,18 4a Hauptstrahlrichtung N.ü.O. [°] 240,00 142,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 14,00 / 0,00 5 Betriebsfrequenz [MHz] 758,00 26000,00 6a Antennenart (Bezeichnung) RRV4-65B-R6H4 HE2-EZ242 6b Polarisation x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 0,60 7b bei Spiegelantennen bzw. Fläche [m²] 0,28 bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 80,00 0,04 9 Anzahl der Kanäle 1 1 10 Verluste Senderausgang/Antenne [dB] 0,59 0,00 11a Antennengewinn [dBi] 13,80 41,20 12 Abstand zum kontrollierbaren Bereich [m] 26,36 Vertikale Dämpfung -90° [dB] 10,60 0,00 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 3dB-Öffnungswinkel in Grad, horizontal 85,00 EIRP [W] 1675,29 593,22 Leistungsfaktor 2,00 2,00 Verlustfaktor 0,87 1,00 Gewinnfaktor 23,99 13182,57 Dämpfungsfaktor (V) 0,09 1,00 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 5,92 0,00 Sicherheitsabstand Vertikal -90° [m] 1,75 0,00 Sicherheitsabstand Horizontal [m] 0,00 Sicherheitsabstand Vertikal 0° [m] 0,00 Grenzwert Personenschutz [V/m] 37,86 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 48,60 vertikal 90° [m]: 11,72 Datenblatt Funkanlage (Druckdatum 04.03.2025 09:27:1 3)
