070756-20250228-datenblatt

Dieses Dokument ist Teil der Anfrage „Standortbescheinigungen 070489, 070706, 070756, 072219

/ 15
PDF herunterladen
für den Standortbereich Gesamtstandort
STOB-Nr.: 070756-010 vom 28.02.2025 (Aktiv)
Bescheinigungsinhaber: 1&1 Mobilfunk GmbH, Wanheimer Straße 90-92
Standort 44267 Dortmund, Holzener Str. 50
Koordinaten (WGS 84) Nord: 51° 26' 47,000" Ost: 07° 31' 23,000"
Standortspezifischer Umfeldfaktor: 1,0444 k. Entf. Grenze kontrollierb. Bereichs [m]:  6,70
Montagehöhe der Bezugsantenne [m]:  23,20 Gebäude-/Masthöhe [m]:  16,80

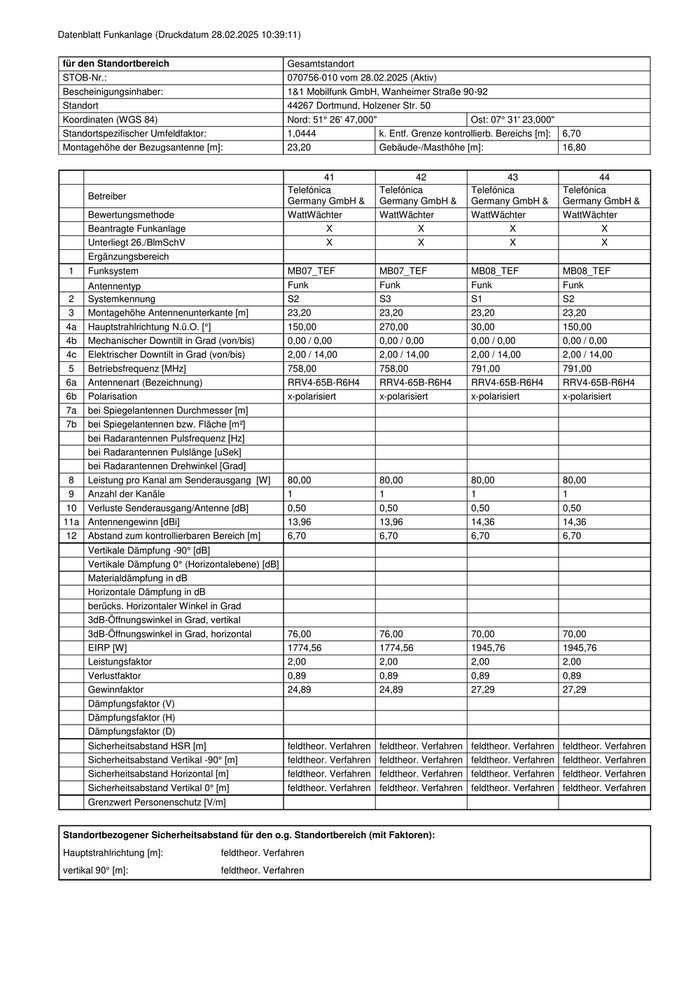

   41 42 43 44
  Betreiber Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG   Bewertungsmethode WattWächter WattWächter WattWächter WattWächter
  Beantragte Funkanlage X X X X
  Unterliegt 26./BlmSchV X X X X
  Ergänzungsbereich
1 Funksystem MB07_TEF MB07_TEF MB08_TEF MB08_TEF
  Antennentyp Funk Funk Funk Funk
2 Systemkennung S2 S3 S1 S2
3 Montagehöhe Antennenunterkante [m] 23,20 23,20 23,20 23,20
4a Hauptstrahlrichtung N.ü.O. [°] 150,00 270,00 30,00 150,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00
5 Betriebsfrequenz [MHz]               758,00 758,00 791,00 791,00
6a Antennenart (Bezeichnung) RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
  bei Radarantennen Pulsfrequenz [Hz]
  bei Radarantennen Pulslänge [uSek]
  bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang  [W]   80,00 80,00 80,00 80,00
9 Anzahl der Kanäle   1 1 1 1
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50
11a Antennengewinn [dBi] 13,96 13,96 14,36 14,36
12 Abstand zum kontrollierbaren Bereich [m] 6,70 6,70 6,70 6,70
  Vertikale Dämpfung -90° [dB]
  Vertikale Dämpfung 0° (Horizontalebene) [dB]
  Materialdämpfung in dB
  Horizontale Dämpfung in dB
  berücks. Horizontaler Winkel in Grad
  3dB-Öffnungswinkel in Grad, vertikal
  3dB-Öffnungswinkel in Grad, horizontal 76,00 76,00 70,00 70,00
  EIRP [W] 1774,56 1774,56 1945,76 1945,76
  Leistungsfaktor 2,00 2,00 2,00 2,00
  Verlustfaktor 0,89 0,89 0,89 0,89
  Gewinnfaktor 24,89 24,89 27,29 27,29
  Dämpfungsfaktor (V)
  Dämpfungsfaktor (H)
  Dämpfungsfaktor (D)
  Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Grenzwert Personenschutz [V/m]

Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung [m]: feldtheor. Verfahren
vertikal 90° [m]: feldtheor. Verfahren
  Datenblatt Funkanlage (Druckdatum 28.02.2025 10:39:1 1)
11

für den Standortbereich Gesamtstandort
STOB-Nr.: 070756-010 vom 28.02.2025 (Aktiv)
Bescheinigungsinhaber: 1&1 Mobilfunk GmbH, Wanheimer Straße 90-92
Standort 44267 Dortmund, Holzener Str. 50
Koordinaten (WGS 84) Nord: 51° 26' 47,000" Ost: 07° 31' 23,000"
Standortspezifischer Umfeldfaktor: 1,0444 k. Entf. Grenze kontrollierb. Bereichs [m]:  6,70
Montagehöhe der Bezugsantenne [m]:  23,20 Gebäude-/Masthöhe [m]:  16,80

   45 46 47 48
  Betreiber Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG   Bewertungsmethode WattWächter WattWächter WattWächter WattWächter
  Beantragte Funkanlage X X X X
  Unterliegt 26./BlmSchV X X X X
  Ergänzungsbereich
1 Funksystem MB08_TEF MB09_TEF MB09_TEF MB09_TEF
  Antennentyp Funk Funk Funk Funk
2 Systemkennung S3 S1 S2 S3
3 Montagehöhe Antennenunterkante [m] 23,20 23,20 23,20 23,20
4a Hauptstrahlrichtung N.ü.O. [°] 270,00 30,00 150,00 270,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00
5 Betriebsfrequenz [MHz]               791,00 925,00 925,00 925,00
6a Antennenart (Bezeichnung) RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
  bei Radarantennen Pulsfrequenz [Hz]
  bei Radarantennen Pulslänge [uSek]
  bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang  [W]   80,00 120,00 120,00 120,00
9 Anzahl der Kanäle   1 1 1 1
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50
11a Antennengewinn [dBi] 14,36 14,83 14,83 14,83
12 Abstand zum kontrollierbaren Bereich [m] 6,70 6,70 6,70 6,70
  Vertikale Dämpfung -90° [dB]
  Vertikale Dämpfung 0° (Horizontalebene) [dB]
  Materialdämpfung in dB
  Horizontale Dämpfung in dB
  berücks. Horizontaler Winkel in Grad
  3dB-Öffnungswinkel in Grad, vertikal
  3dB-Öffnungswinkel in Grad, horizontal 70,00 76,00 76,00 76,00
  EIRP [W] 1945,76 3252,23 3252,23 3252,23
  Leistungsfaktor 2,00 2,00 2,00 2,00
  Verlustfaktor 0,89 0,89 0,89 0,89
  Gewinnfaktor 27,29 30,41 30,41 30,41
  Dämpfungsfaktor (V)
  Dämpfungsfaktor (H)
  Dämpfungsfaktor (D)
  Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Grenzwert Personenschutz [V/m]

Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung [m]: feldtheor. Verfahren
vertikal 90° [m]: feldtheor. Verfahren
  Datenblatt Funkanlage (Druckdatum 28.02.2025 10:39:1 1)
12

für den Standortbereich Gesamtstandort
STOB-Nr.: 070756-010 vom 28.02.2025 (Aktiv)
Bescheinigungsinhaber: 1&1 Mobilfunk GmbH, Wanheimer Straße 90-92
Standort 44267 Dortmund, Holzener Str. 50
Koordinaten (WGS 84) Nord: 51° 26' 47,000" Ost: 07° 31' 23,000"
Standortspezifischer Umfeldfaktor: 1,0444 k. Entf. Grenze kontrollierb. Bereichs [m]:  6,70
Montagehöhe der Bezugsantenne [m]:  23,20 Gebäude-/Masthöhe [m]:  16,80

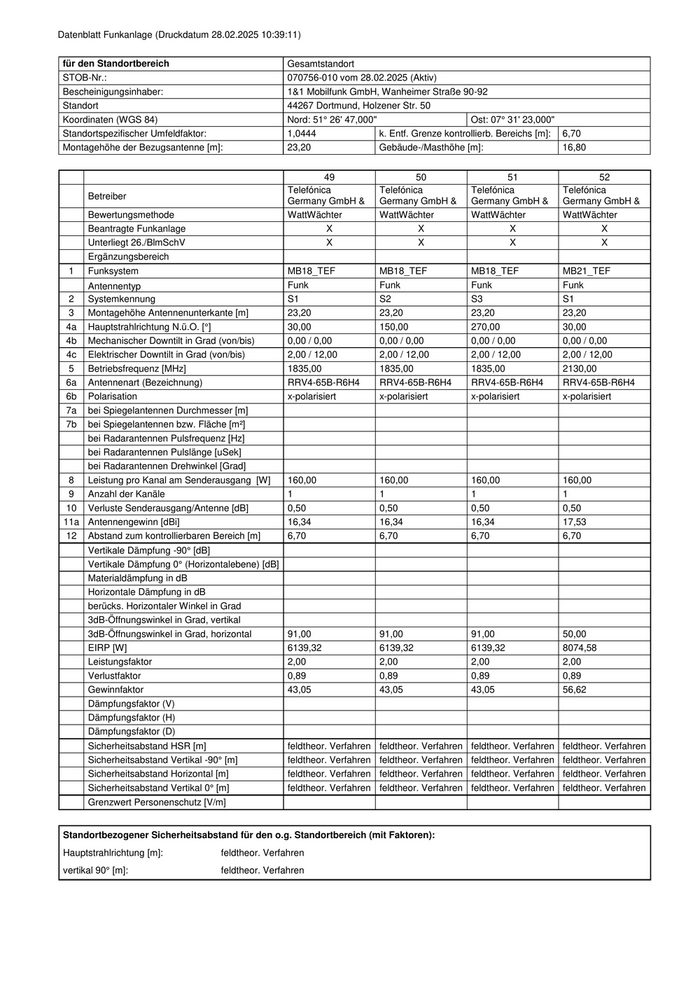

   49 50 51 52
  Betreiber Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG   Bewertungsmethode WattWächter WattWächter WattWächter WattWächter
  Beantragte Funkanlage X X X X
  Unterliegt 26./BlmSchV X X X X
  Ergänzungsbereich
1 Funksystem MB18_TEF MB18_TEF MB18_TEF MB21_TEF
  Antennentyp Funk Funk Funk Funk
2 Systemkennung S1 S2 S3 S1
3 Montagehöhe Antennenunterkante [m] 23,20 23,20 23,20 23,20
4a Hauptstrahlrichtung N.ü.O. [°] 30,00 150,00 270,00 30,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz]               1835,00 1835,00 1835,00 2130,00
6a Antennenart (Bezeichnung) RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
  bei Radarantennen Pulsfrequenz [Hz]
  bei Radarantennen Pulslänge [uSek]
  bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang  [W]   160,00 160,00 160,00 160,00
9 Anzahl der Kanäle   1 1 1 1
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50
11a Antennengewinn [dBi] 16,34 16,34 16,34 17,53
12 Abstand zum kontrollierbaren Bereich [m] 6,70 6,70 6,70 6,70
  Vertikale Dämpfung -90° [dB]
  Vertikale Dämpfung 0° (Horizontalebene) [dB]
  Materialdämpfung in dB
  Horizontale Dämpfung in dB
  berücks. Horizontaler Winkel in Grad
  3dB-Öffnungswinkel in Grad, vertikal
  3dB-Öffnungswinkel in Grad, horizontal 91,00 91,00 91,00 50,00
  EIRP [W] 6139,32 6139,32 6139,32 8074,58
  Leistungsfaktor 2,00 2,00 2,00 2,00
  Verlustfaktor 0,89 0,89 0,89 0,89
  Gewinnfaktor 43,05 43,05 43,05 56,62
  Dämpfungsfaktor (V)
  Dämpfungsfaktor (H)
  Dämpfungsfaktor (D)
  Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Grenzwert Personenschutz [V/m]

Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung [m]: feldtheor. Verfahren
vertikal 90° [m]: feldtheor. Verfahren
  Datenblatt Funkanlage (Druckdatum 28.02.2025 10:39:1 1)
13

für den Standortbereich Gesamtstandort
STOB-Nr.: 070756-010 vom 28.02.2025 (Aktiv)
Bescheinigungsinhaber: 1&1 Mobilfunk GmbH, Wanheimer Straße 90-92
Standort 44267 Dortmund, Holzener Str. 50
Koordinaten (WGS 84) Nord: 51° 26' 47,000" Ost: 07° 31' 23,000"
Standortspezifischer Umfeldfaktor: 1,0444 k. Entf. Grenze kontrollierb. Bereichs [m]:  6,70
Montagehöhe der Bezugsantenne [m]:  23,20 Gebäude-/Masthöhe [m]:  16,80

   53 54 55 56
  Betreiber Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG   Bewertungsmethode WattWächter WattWächter WattWächter WattWächter
  Beantragte Funkanlage X X X X
  Unterliegt 26./BlmSchV X X X X
  Ergänzungsbereich
1 Funksystem MB21_TEF MB21_TEF MB26_TEF MB26_TEF
  Antennentyp Funk Funk Funk Funk
2 Systemkennung S2 S3 S1 S2
3 Montagehöhe Antennenunterkante [m] 23,20 23,20 23,20 23,20
4a Hauptstrahlrichtung N.ü.O. [°] 150,00 270,00 30,00 150,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz]               2130,00 2130,00 2660,00 2660,00
6a Antennenart (Bezeichnung) RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4 RRV4-65B-R6H4
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
  bei Radarantennen Pulsfrequenz [Hz]
  bei Radarantennen Pulslänge [uSek]
  bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang  [W]   160,00 160,00 160,00 160,00
9 Anzahl der Kanäle   1 1 1 1
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50
11a Antennengewinn [dBi] 17,53 17,53 17,77 17,77
12 Abstand zum kontrollierbaren Bereich [m] 6,70 6,70 6,70 6,70
  Vertikale Dämpfung -90° [dB]
  Vertikale Dämpfung 0° (Horizontalebene) [dB]
  Materialdämpfung in dB
  Horizontale Dämpfung in dB
  berücks. Horizontaler Winkel in Grad
  3dB-Öffnungswinkel in Grad, vertikal
  3dB-Öffnungswinkel in Grad, horizontal 50,00 50,00 69,00 69,00
  EIRP [W] 8074,58 8074,58 8533,36 8533,36
  Leistungsfaktor 2,00 2,00 2,00 2,00
  Verlustfaktor 0,89 0,89 0,89 0,89
  Gewinnfaktor 56,62 56,62 59,84 59,84
  Dämpfungsfaktor (V)
  Dämpfungsfaktor (H)
  Dämpfungsfaktor (D)
  Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Grenzwert Personenschutz [V/m]

Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung [m]: feldtheor. Verfahren
vertikal 90° [m]: feldtheor. Verfahren
  Datenblatt Funkanlage (Druckdatum 28.02.2025 10:39:1 1)
14

für den Standortbereich Gesamtstandort
STOB-Nr.: 070756-010 vom 28.02.2025 (Aktiv)
Bescheinigungsinhaber: 1&1 Mobilfunk GmbH, Wanheimer Straße 90-92
Standort 44267 Dortmund, Holzener Str. 50
Koordinaten (WGS 84) Nord: 51° 26' 47,000" Ost: 07° 31' 23,000"
Standortspezifischer Umfeldfaktor: 1,0444 k. Entf. Grenze kontrollierb. Bereichs [m]:  6,70
Montagehöhe der Bezugsantenne [m]:  23,20 Gebäude-/Masthöhe [m]:  16,80

   57 58 59 60
  Betreiber Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG   Bewertungsmethode WattWächter WattWächter WattWächter WattWächter
  Beantragte Funkanlage X X X X
  Unterliegt 26./BlmSchV X X X X
  Ergänzungsbereich
1 Funksystem MB26_TEF MB35_TEF MB35_TEF MB35_TEF
  Antennentyp Funk Funk Funk Funk
2 Systemkennung S3 S1 S2 S3
3 Montagehöhe Antennenunterkante [m] 23,20 24,35 24,35 24,35
4a Hauptstrahlrichtung N.ü.O. [°] 270,00 30,00 150,00 270,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 4,00 0,00 / 4,00 0,00 / 4,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 -2,00 / 13,00 -2,00 / 13,00 -2,00 / 13,00
5 Betriebsfrequenz [MHz]               2660,00 3540,00 3540,00 3540,00
6a Antennenart (Bezeichnung) RRV4-65B-R6H4 AAU5339w AAU5339w AAU5339w
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
  bei Radarantennen Pulsfrequenz [Hz]
  bei Radarantennen Pulslänge [uSek]
  bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang  [W]   160,00 200,00 200,00 200,00
9 Anzahl der Kanäle   1 1 1 1
10 Verluste Senderausgang/Antenne [dB] 0,50 0,00 0,00 0,00
11a Antennengewinn [dBi] 17,77 23,83 23,83 23,83
12 Abstand zum kontrollierbaren Bereich [m] 6,70 7,85 7,85 7,85
  Vertikale Dämpfung -90° [dB]
  Vertikale Dämpfung 0° (Horizontalebene) [dB]
  Materialdämpfung in dB
  Horizontale Dämpfung in dB
  berücks. Horizontaler Winkel in Grad
  3dB-Öffnungswinkel in Grad, vertikal
  3dB-Öffnungswinkel in Grad, horizontal 69,00 108,00 108,00 108,00
  EIRP [W] 8533,36 48309,22 48309,22 48309,22
  Leistungsfaktor 2,00 2,00 2,00 2,00
  Verlustfaktor 0,89 1,00 1,00 1,00
  Gewinnfaktor 59,84 241,55 241,55 241,55
  Dämpfungsfaktor (V)
  Dämpfungsfaktor (H)
  Dämpfungsfaktor (D)
  Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
  Grenzwert Personenschutz [V/m]

Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung [m]: feldtheor. Verfahren
vertikal 90° [m]: feldtheor. Verfahren

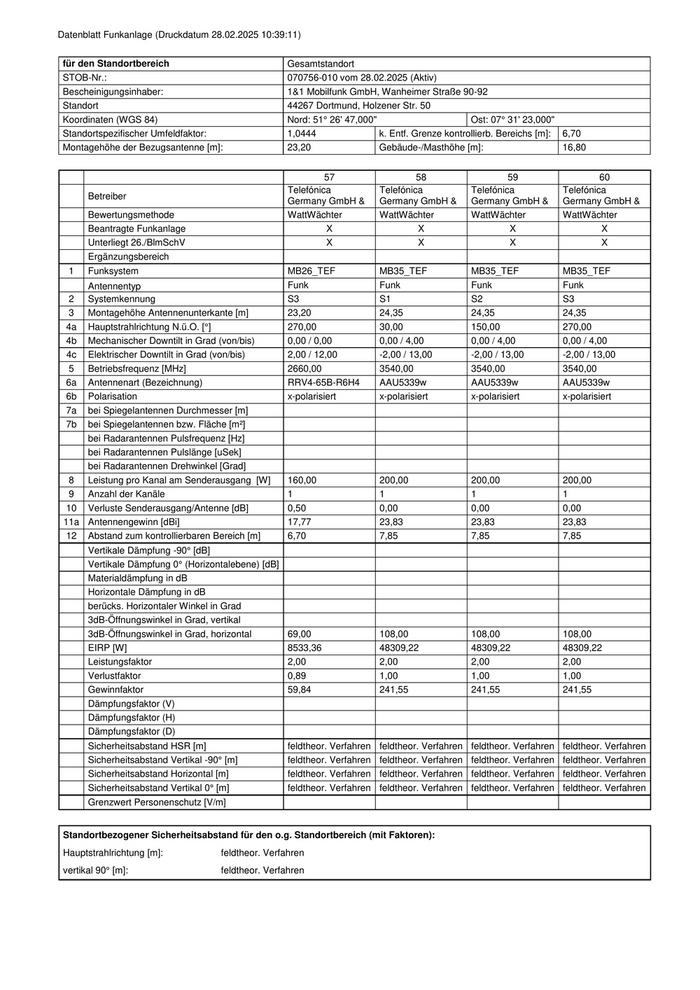

  Datenblatt Funkanlage (Druckdatum 28.02.2025 10:39:1 1)
15
