für den Standortbereich Gesamtstandort STOB-Nr.: 072219-009 vom 19.11.2024 (Aktiv) Bescheinigungsinhaber: Telekom Deutschland GmbH vertr. d.d. DFMG, Landgrabenwe g 151 Standort 44147 Dortmund, Gemarkung Dortmund, Flur 51, Flurstück 436 Koordinaten (WGS 84) Nord: 51° 32' 33,950" Ost: 07° 26' 58,560" Standortspezifischer Umfeldfaktor: 1,0075 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,40 Montagehöhe der Bezugsantenne [m]: 27,80 Gebäude-/Masthöhe [m]: 36,00 1 2 3 4 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB07_DT MB07_DT MB07_DT MB08_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-1.0.18 / Lr1 01-1.0.19 / Lr1 01-1.0.20 / Lr1 01-1.0.18 / Rr2 3 Montagehöhe Antennenunterkante [m] 27,80 27,80 27,80 27,80 4a Hauptstrahlrichtung N.ü.O. [°] 0,00 120,00 240,00 0,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 16,00 2,00 / 16,00 2,00 / 16,00 2,00 / 16,00 5 Betriebsfrequenz [MHz] 768,00 768,00 768,00 811,00 6a Antennenart (Bezeichnung) ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 90,00 90,00 90,00 90,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 1,00 1,00 1,00 1,00 11a Antennengewinn [dBi] 13,83 13,83 13,83 14,20 12 Abstand zum kontrollierbaren Bereich [m] 15,00 15,00 15,00 15,00 Vertikale Dämpfung -90° [dB] 10,17 10,17 10,17 10,53 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 16,00 16,00 16,00 14,00 3dB-Öffnungswinkel in Grad, horizontal 76,00 76,00 76,00 72,00 EIRP [W] 1726,80 1726,80 1726,80 1880,37 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,79 0,79 0,79 0,79 Gewinnfaktor 24,15 24,15 24,15 26,30 Dämpfungsfaktor (V) 0,10 0,10 0,10 0,09 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 5,97 5,97 5,97 6,07 Sicherheitsabstand Vertikal -90° [m] 1,85 1,85 1,85 1,81 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 38,11 38,11 38,11 39,16 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 29,41 vertikal 90° [m]: 6,47 Datenblatt Funkanlage (Druckdatum 19.11.2024 13:18:1 6)

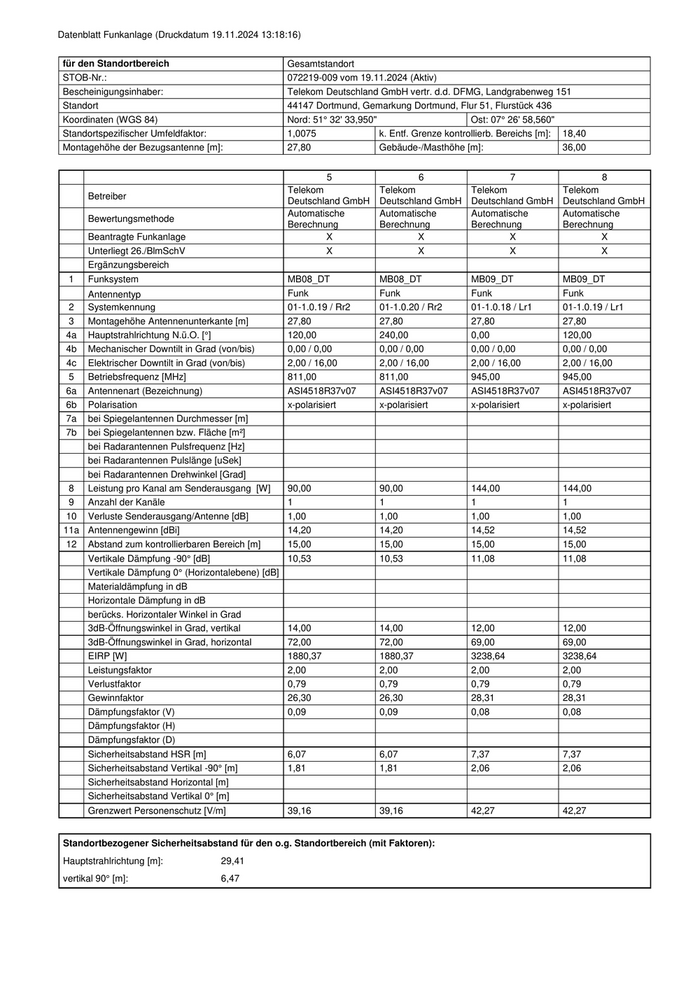

für den Standortbereich Gesamtstandort STOB-Nr.: 072219-009 vom 19.11.2024 (Aktiv) Bescheinigungsinhaber: Telekom Deutschland GmbH vertr. d.d. DFMG, Landgrabenwe g 151 Standort 44147 Dortmund, Gemarkung Dortmund, Flur 51, Flurstück 436 Koordinaten (WGS 84) Nord: 51° 32' 33,950" Ost: 07° 26' 58,560" Standortspezifischer Umfeldfaktor: 1,0075 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,40 Montagehöhe der Bezugsantenne [m]: 27,80 Gebäude-/Masthöhe [m]: 36,00 5 6 7 8 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB08_DT MB08_DT MB09_DT MB09_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-1.0.19 / Rr2 01-1.0.20 / Rr2 01-1.0.18 / Lr1 01-1.0.19 / Lr1 3 Montagehöhe Antennenunterkante [m] 27,80 27,80 27,80 27,80 4a Hauptstrahlrichtung N.ü.O. [°] 120,00 240,00 0,00 120,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 16,00 2,00 / 16,00 2,00 / 16,00 2,00 / 16,00 5 Betriebsfrequenz [MHz] 811,00 811,00 945,00 945,00 6a Antennenart (Bezeichnung) ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 90,00 90,00 144,00 144,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 1,00 1,00 1,00 1,00 11a Antennengewinn [dBi] 14,20 14,20 14,52 14,52 12 Abstand zum kontrollierbaren Bereich [m] 15,00 15,00 15,00 15,00 Vertikale Dämpfung -90° [dB] 10,53 10,53 11,08 11,08 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 14,00 14,00 12,00 12,00 3dB-Öffnungswinkel in Grad, horizontal 72,00 72,00 69,00 69,00 EIRP [W] 1880,37 1880,37 3238,64 3238,64 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,79 0,79 0,79 0,79 Gewinnfaktor 26,30 26,30 28,31 28,31 Dämpfungsfaktor (V) 0,09 0,09 0,08 0,08 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 6,07 6,07 7,37 7,37 Sicherheitsabstand Vertikal -90° [m] 1,81 1,81 2,06 2,06 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 39,16 39,16 42,27 42,27 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 29,41 vertikal 90° [m]: 6,47 Datenblatt Funkanlage (Druckdatum 19.11.2024 13:18:1 6)
für den Standortbereich Gesamtstandort STOB-Nr.: 072219-009 vom 19.11.2024 (Aktiv) Bescheinigungsinhaber: Telekom Deutschland GmbH vertr. d.d. DFMG, Landgrabenwe g 151 Standort 44147 Dortmund, Gemarkung Dortmund, Flur 51, Flurstück 436 Koordinaten (WGS 84) Nord: 51° 32' 33,950" Ost: 07° 26' 58,560" Standortspezifischer Umfeldfaktor: 1,0075 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,40 Montagehöhe der Bezugsantenne [m]: 27,80 Gebäude-/Masthöhe [m]: 36,00 9 10 11 12 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB09_DT MB15_DT MB15_DT MB15_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-1.0.20 / Lr1 01-1.0.18 / CLy2 01-1.0.18 / CRy3 01-1.0.19 / CLy2 3 Montagehöhe Antennenunterkante [m] 27,80 27,80 27,80 27,80 4a Hauptstrahlrichtung N.ü.O. [°] 240,00 0,00 0,00 120,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 16,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 945,00 1452,00 1452,00 1452,00 6a Antennenart (Bezeichnung) ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 144,00 61,00 61,00 61,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 1,00 0,20 0,20 0,20 11a Antennengewinn [dBi] 14,52 15,58 15,67 15,58 12 Abstand zum kontrollierbaren Bereich [m] 15,00 15,00 15,00 15,00 Vertikale Dämpfung -90° [dB] 11,08 13,01 13,01 13,01 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 12,00 9,00 9,00 9,00 3dB-Öffnungswinkel in Grad, horizontal 69,00 77,00 77,00 77,00 EIRP [W] 3238,64 2105,38 2149,46 2105,38 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,79 0,95 0,95 0,95 Gewinnfaktor 28,31 36,14 36,90 36,14 Dämpfungsfaktor (V) 0,08 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 7,37 4,80 4,85 4,80 Sicherheitsabstand Vertikal -90° [m] 2,06 1,07 1,08 1,07 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 42,27 52,39 52,39 52,39 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 29,41 vertikal 90° [m]: 6,47 Datenblatt Funkanlage (Druckdatum 19.11.2024 13:18:1 6)
für den Standortbereich Gesamtstandort STOB-Nr.: 072219-009 vom 19.11.2024 (Aktiv) Bescheinigungsinhaber: Telekom Deutschland GmbH vertr. d.d. DFMG, Landgrabenwe g 151 Standort 44147 Dortmund, Gemarkung Dortmund, Flur 51, Flurstück 436 Koordinaten (WGS 84) Nord: 51° 32' 33,950" Ost: 07° 26' 58,560" Standortspezifischer Umfeldfaktor: 1,0075 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,40 Montagehöhe der Bezugsantenne [m]: 27,80 Gebäude-/Masthöhe [m]: 36,00 13 14 15 16 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB15_DT MB15_DT MB15_DT MB18_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-1.0.19 / CRy3 01-1.0.20 / CLy2 01-1.0.20 / CRy3 01-1.0.18 / CLy2 3 Montagehöhe Antennenunterkante [m] 27,80 27,80 27,80 27,80 4a Hauptstrahlrichtung N.ü.O. [°] 120,00 240,00 240,00 0,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 1452,00 1452,00 1452,00 1805,00 6a Antennenart (Bezeichnung) ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 61,00 61,00 61,00 45,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 15,67 15,58 15,67 17,05 12 Abstand zum kontrollierbaren Bereich [m] 15,00 15,00 15,00 15,00 Vertikale Dämpfung -90° [dB] 13,01 13,01 13,01 13,14 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 9,00 9,00 9,00 7,00 3dB-Öffnungswinkel in Grad, horizontal 77,00 77,00 77,00 75,00 EIRP [W] 2149,46 2105,38 2149,46 2178,78 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 36,90 36,14 36,90 50,70 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 4,85 4,80 4,85 4,38 Sicherheitsabstand Vertikal -90° [m] 1,08 1,07 1,08 0,96 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 52,39 52,39 52,39 58,42 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 29,41 vertikal 90° [m]: 6,47 Datenblatt Funkanlage (Druckdatum 19.11.2024 13:18:1 6)

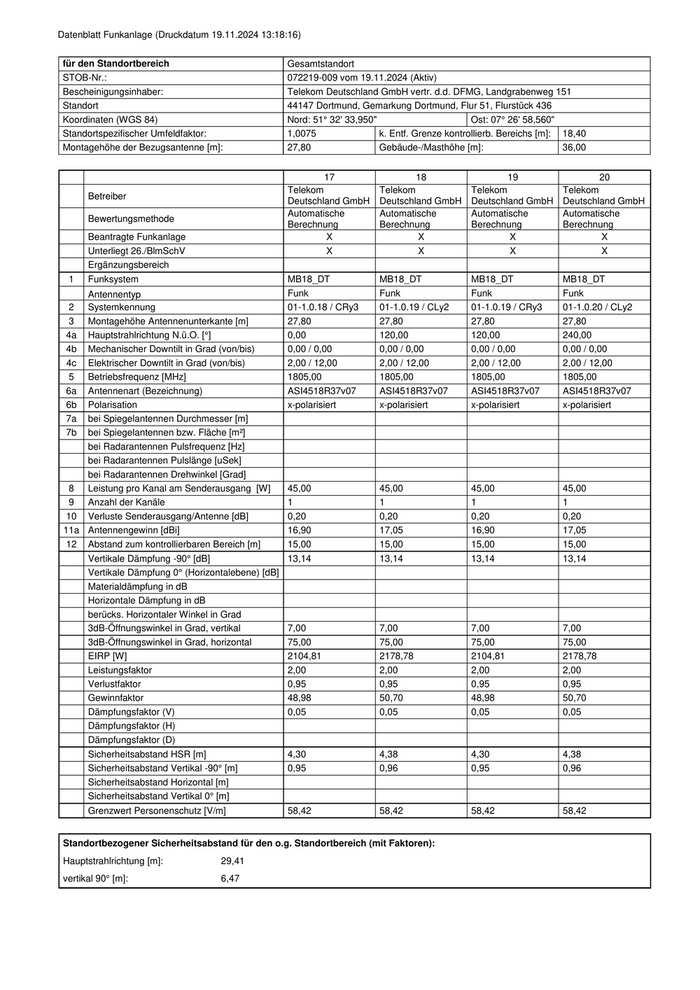

für den Standortbereich Gesamtstandort STOB-Nr.: 072219-009 vom 19.11.2024 (Aktiv) Bescheinigungsinhaber: Telekom Deutschland GmbH vertr. d.d. DFMG, Landgrabenwe g 151 Standort 44147 Dortmund, Gemarkung Dortmund, Flur 51, Flurstück 436 Koordinaten (WGS 84) Nord: 51° 32' 33,950" Ost: 07° 26' 58,560" Standortspezifischer Umfeldfaktor: 1,0075 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,40 Montagehöhe der Bezugsantenne [m]: 27,80 Gebäude-/Masthöhe [m]: 36,00 17 18 19 20 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB18_DT MB18_DT MB18_DT MB18_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-1.0.18 / CRy3 01-1.0.19 / CLy2 01-1.0.19 / CRy3 01-1.0.20 / CLy2 3 Montagehöhe Antennenunterkante [m] 27,80 27,80 27,80 27,80 4a Hauptstrahlrichtung N.ü.O. [°] 0,00 120,00 120,00 240,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 1805,00 1805,00 1805,00 1805,00 6a Antennenart (Bezeichnung) ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 45,00 45,00 45,00 45,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 16,90 17,05 16,90 17,05 12 Abstand zum kontrollierbaren Bereich [m] 15,00 15,00 15,00 15,00 Vertikale Dämpfung -90° [dB] 13,14 13,14 13,14 13,14 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 7,00 7,00 7,00 7,00 3dB-Öffnungswinkel in Grad, horizontal 75,00 75,00 75,00 75,00 EIRP [W] 2104,81 2178,78 2104,81 2178,78 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 48,98 50,70 48,98 50,70 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 4,30 4,38 4,30 4,38 Sicherheitsabstand Vertikal -90° [m] 0,95 0,96 0,95 0,96 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 58,42 58,42 58,42 58,42 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 29,41 vertikal 90° [m]: 6,47 Datenblatt Funkanlage (Druckdatum 19.11.2024 13:18:1 6)
für den Standortbereich Gesamtstandort STOB-Nr.: 072219-009 vom 19.11.2024 (Aktiv) Bescheinigungsinhaber: Telekom Deutschland GmbH vertr. d.d. DFMG, Landgrabenwe g 151 Standort 44147 Dortmund, Gemarkung Dortmund, Flur 51, Flurstück 436 Koordinaten (WGS 84) Nord: 51° 32' 33,950" Ost: 07° 26' 58,560" Standortspezifischer Umfeldfaktor: 1,0075 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,40 Montagehöhe der Bezugsantenne [m]: 27,80 Gebäude-/Masthöhe [m]: 36,00 21 22 23 24 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB18_DT MB21_DT MB21_DT MB21_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-1.0.20 / CRy3 01-1.0.18 / CLy2 01-1.0.18 / CRy3 01-1.0.19 / CLy2 3 Montagehöhe Antennenunterkante [m] 27,80 27,80 27,80 27,80 4a Hauptstrahlrichtung N.ü.O. [°] 240,00 0,00 0,00 120,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 5 Betriebsfrequenz [MHz] 1805,00 2150,00 2150,00 2150,00 6a Antennenart (Bezeichnung) ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 45,00 30,00 30,00 30,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,20 11a Antennengewinn [dBi] 16,90 17,63 17,28 17,63 12 Abstand zum kontrollierbaren Bereich [m] 15,00 15,00 15,00 15,00 Vertikale Dämpfung -90° [dB] 13,14 13,20 13,20 13,20 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 7,00 7,00 6,00 7,00 3dB-Öffnungswinkel in Grad, horizontal 75,00 67,00 67,00 67,00 EIRP [W] 2104,81 1660,05 1531,51 1660,05 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 0,95 Gewinnfaktor 48,98 57,94 53,46 57,94 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 4,30 3,66 3,51 3,66 Sicherheitsabstand Vertikal -90° [m] 0,95 0,80 0,77 0,80 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 58,42 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 29,41 vertikal 90° [m]: 6,47 Datenblatt Funkanlage (Druckdatum 19.11.2024 13:18:1 6)
für den Standortbereich Gesamtstandort STOB-Nr.: 072219-009 vom 19.11.2024 (Aktiv) Bescheinigungsinhaber: Telekom Deutschland GmbH vertr. d.d. DFMG, Landgrabenwe g 151 Standort 44147 Dortmund, Gemarkung Dortmund, Flur 51, Flurstück 436 Koordinaten (WGS 84) Nord: 51° 32' 33,950" Ost: 07° 26' 58,560" Standortspezifischer Umfeldfaktor: 1,0075 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,40 Montagehöhe der Bezugsantenne [m]: 27,80 Gebäude-/Masthöhe [m]: 36,00 25 26 27 28 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB21_DT MB21_DT MB21_DT MB36_DT Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-1.0.19 / CRy3 01-1.0.20 / CLy2 01-1.0.20 / CRy3 01-1.0.04 / P1 3 Montagehöhe Antennenunterkante [m] 27,80 27,80 27,80 27,80 4a Hauptstrahlrichtung N.ü.O. [°] 120,00 240,00 240,00 0,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 -2,00 / 9,00 5 Betriebsfrequenz [MHz] 2150,00 2150,00 2150,00 3610,00 6a Antennenart (Bezeichnung) ASI4518R37v07 ASI4518R37v07 ASI4518R37v07 AAU5313 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 30,00 30,00 30,00 150,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,20 0,20 0,20 0,00 11a Antennengewinn [dBi] 17,28 17,63 17,28 23,80 12 Abstand zum kontrollierbaren Bereich [m] 15,00 15,00 15,00 15,00 Vertikale Dämpfung -90° [dB] 13,20 13,20 13,20 13,86 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 6,00 7,00 6,00 13,00 3dB-Öffnungswinkel in Grad, horizontal 67,00 67,00 67,00 96,00 EIRP [W] 1531,51 1660,05 1531,51 35982,49 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,95 0,95 0,95 1,00 Gewinnfaktor 53,46 57,94 53,46 239,88 Dämpfungsfaktor (V) 0,05 0,05 0,05 0,04 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 3,51 3,66 3,51 17,03 Sicherheitsabstand Vertikal -90° [m] 0,77 0,80 0,77 3,45 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 29,41 vertikal 90° [m]: 6,47 Datenblatt Funkanlage (Druckdatum 19.11.2024 13:18:1 6)
für den Standortbereich Gesamtstandort STOB-Nr.: 072219-009 vom 19.11.2024 (Aktiv) Bescheinigungsinhaber: Telekom Deutschland GmbH vertr. d.d. DFMG, Landgrabenwe g 151 Standort 44147 Dortmund, Gemarkung Dortmund, Flur 51, Flurstück 436 Koordinaten (WGS 84) Nord: 51° 32' 33,950" Ost: 07° 26' 58,560" Standortspezifischer Umfeldfaktor: 1,0075 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,40 Montagehöhe der Bezugsantenne [m]: 27,80 Gebäude-/Masthöhe [m]: 36,00 29 30 31 32 Betreiber Telekom Deutschland GmbH vertr. d.d. Deutsche Telekom Deutschland GmbH vertr. d.d. Deutsche Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage X X Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem MB36_DT MB36_DT LTE800 (TEF) LTE800 (TEF) Antennentyp Funk Funk Funk Funk 2 Systemkennung 01-1.0.05 / P1 01-1.0.06 / P1 (700401273)S1 (700401274)S2 3 Montagehöhe Antennenunterkante [m] 27,80 27,80 30,96 30,96 4a Hauptstrahlrichtung N.ü.O. [°] 120,00 240,00 0,00 120,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) -2,00 / 9,00 -2,00 / 9,00 0,00 / 10,00 0,00 / 10,00 5 Betriebsfrequenz [MHz] 3610,00 3610,00 791,00 791,00 6a Antennenart (Bezeichnung) AAU5313 AAU5313 K 742_265V01 K 742_265V01 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 150,00 150,00 80,00 80,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 0,00 0,00 1,50 1,50 11a Antennengewinn [dBi] 23,80 23,80 15,30 15,30 12 Abstand zum kontrollierbaren Bereich [m] 15,00 15,00 24,46 24,46 Vertikale Dämpfung -90° [dB] 13,86 13,86 13,60 13,60 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 13,00 13,00 3dB-Öffnungswinkel in Grad, horizontal 96,00 96,00 71,00 71,00 EIRP [W] 35982,49 35982,49 1919,07 1919,07 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 1,00 1,00 0,71 0,71 Gewinnfaktor 239,88 239,88 33,88 33,88 Dämpfungsfaktor (V) 0,04 0,04 0,04 0,04 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 17,03 17,03 6,21 6,21 Sicherheitsabstand Vertikal -90° [m] 3,45 3,45 1,30 1,30 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 61,00 61,00 38,67 38,67 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 29,41 vertikal 90° [m]: 6,47 Datenblatt Funkanlage (Druckdatum 19.11.2024 13:18:1 6)
für den Standortbereich Gesamtstandort STOB-Nr.: 072219-009 vom 19.11.2024 (Aktiv) Bescheinigungsinhaber: Telekom Deutschland GmbH vertr. d.d. DFMG, Landgrabenwe g 151 Standort 44147 Dortmund, Gemarkung Dortmund, Flur 51, Flurstück 436 Koordinaten (WGS 84) Nord: 51° 32' 33,950" Ost: 07° 26' 58,560" Standortspezifischer Umfeldfaktor: 1,0075 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,40 Montagehöhe der Bezugsantenne [m]: 27,80 Gebäude-/Masthöhe [m]: 36,00 33 34 35 36 Betreiber Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem LTE800 (TEF) GSM900 (TEF) GSM900 (TEF) GSM900 (TEF) Antennentyp Funk Funk Funk Funk 2 Systemkennung (700401275)S3 (700401267)S1 (700401268)S2 (700401269)S3 3 Montagehöhe Antennenunterkante [m] 30,96 30,96 30,96 30,96 4a Hauptstrahlrichtung N.ü.O. [°] 240,00 0,00 120,00 240,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 10,00 0,00 / 10,00 0,00 / 10,00 0,00 / 10,00 5 Betriebsfrequenz [MHz] 791,00 925,00 925,00 925,00 6a Antennenart (Bezeichnung) K 742_265V01 K 742_265V01 K 742_265V01 K 742_265V01 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 80,00 160,00 160,00 160,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 1,50 1,50 1,50 1,50 11a Antennengewinn [dBi] 15,30 15,80 15,80 15,80 12 Abstand zum kontrollierbaren Bereich [m] 24,46 24,46 24,46 24,46 Vertikale Dämpfung -90° [dB] 13,60 14,30 14,30 14,30 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 3dB-Öffnungswinkel in Grad, horizontal 71,00 70,00 70,00 70,00 EIRP [W] 1919,07 4306,46 4306,46 4306,46 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,71 0,71 0,71 0,71 Gewinnfaktor 33,88 38,02 38,02 38,02 Dämpfungsfaktor (V) 0,04 0,04 0,04 0,04 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 6,21 8,60 8,60 8,60 Sicherheitsabstand Vertikal -90° [m] 1,30 1,66 1,66 1,66 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 38,67 41,82 41,82 41,82 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 29,41 vertikal 90° [m]: 6,47 Datenblatt Funkanlage (Druckdatum 19.11.2024 13:18:1 6)

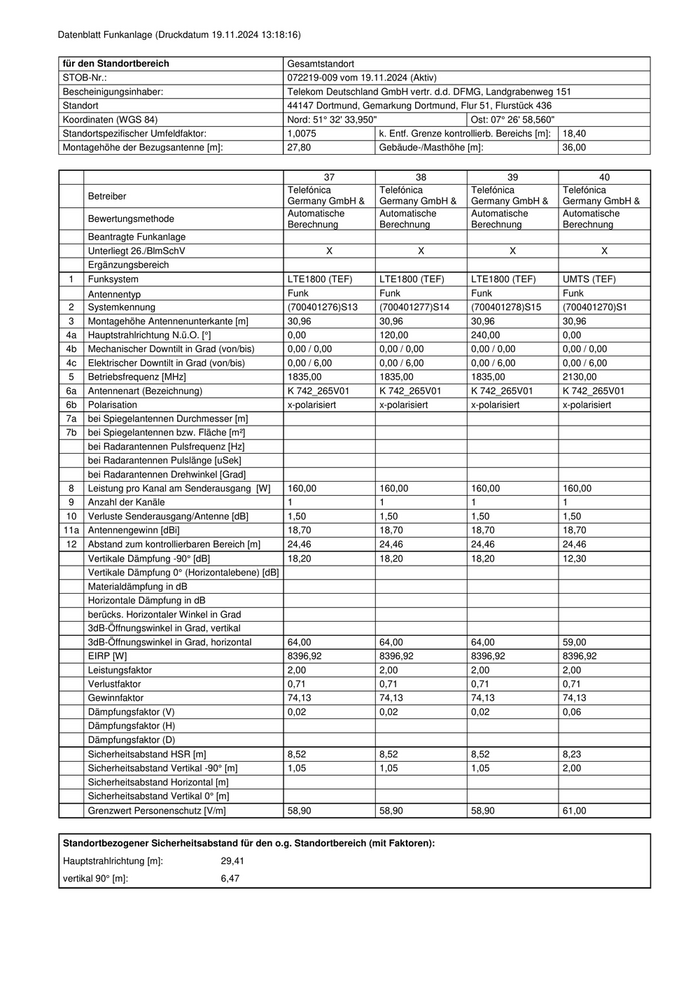

für den Standortbereich Gesamtstandort STOB-Nr.: 072219-009 vom 19.11.2024 (Aktiv) Bescheinigungsinhaber: Telekom Deutschland GmbH vertr. d.d. DFMG, Landgrabenwe g 151 Standort 44147 Dortmund, Gemarkung Dortmund, Flur 51, Flurstück 436 Koordinaten (WGS 84) Nord: 51° 32' 33,950" Ost: 07° 26' 58,560" Standortspezifischer Umfeldfaktor: 1,0075 k. Entf. Grenze kontrollierb. Bereichs [m]: 18,40 Montagehöhe der Bezugsantenne [m]: 27,80 Gebäude-/Masthöhe [m]: 36,00 37 38 39 40 Betreiber Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Telefónica Germany GmbH & Co. OHG Bewertungsmethode Automatische Berechnung Automatische Berechnung Automatische Berechnung Automatische Berechnung Beantragte Funkanlage Unterliegt 26./BlmSchV X X X X Ergänzungsbereich 1 Funksystem LTE1800 (TEF) LTE1800 (TEF) LTE1800 (TEF) UMTS (TEF) Antennentyp Funk Funk Funk Funk 2 Systemkennung (700401276)S13 (700401277)S14 (700401278)S15 (700401270)S1 3 Montagehöhe Antennenunterkante [m] 30,96 30,96 30,96 30,96 4a Hauptstrahlrichtung N.ü.O. [°] 0,00 120,00 240,00 0,00 4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 6,00 0,00 / 6,00 0,00 / 6,00 0,00 / 6,00 5 Betriebsfrequenz [MHz] 1835,00 1835,00 1835,00 2130,00 6a Antennenart (Bezeichnung) K 742_265V01 K 742_265V01 K 742_265V01 K 742_265V01 6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert 7a bei Spiegelantennen Durchmesser [m] 7b bei Spiegelantennen bzw. Fläche [m²] bei Radarantennen Pulsfrequenz [Hz] bei Radarantennen Pulslänge [uSek] bei Radarantennen Drehwinkel [Grad] 8 Leistung pro Kanal am Senderausgang [W] 160,00 160,00 160,00 160,00 9 Anzahl der Kanäle 1 1 1 1 10 Verluste Senderausgang/Antenne [dB] 1,50 1,50 1,50 1,50 11a Antennengewinn [dBi] 18,70 18,70 18,70 18,70 12 Abstand zum kontrollierbaren Bereich [m] 24,46 24,46 24,46 24,46 Vertikale Dämpfung -90° [dB] 18,20 18,20 18,20 12,30 Vertikale Dämpfung 0° (Horizontalebene) [dB] Materialdämpfung in dB Horizontale Dämpfung in dB berücks. Horizontaler Winkel in Grad 3dB-Öffnungswinkel in Grad, vertikal 3dB-Öffnungswinkel in Grad, horizontal 64,00 64,00 64,00 59,00 EIRP [W] 8396,92 8396,92 8396,92 8396,92 Leistungsfaktor 2,00 2,00 2,00 2,00 Verlustfaktor 0,71 0,71 0,71 0,71 Gewinnfaktor 74,13 74,13 74,13 74,13 Dämpfungsfaktor (V) 0,02 0,02 0,02 0,06 Dämpfungsfaktor (H) Dämpfungsfaktor (D) Sicherheitsabstand HSR [m] 8,52 8,52 8,52 8,23 Sicherheitsabstand Vertikal -90° [m] 1,05 1,05 1,05 2,00 Sicherheitsabstand Horizontal [m] Sicherheitsabstand Vertikal 0° [m] Grenzwert Personenschutz [V/m] 58,90 58,90 58,90 61,00 Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren): Hauptstrahlrichtung [m]: 29,41 vertikal 90° [m]: 6,47 Datenblatt Funkanlage (Druckdatum 19.11.2024 13:18:1 6)
