für den Standortbereich Gesamtstandort
STOB-Nr.: 072219-009 vom 19.11.2024 (Aktiv)
Bescheinigungsinhaber: Telekom Deutschland GmbH vertr. d.d. DFMG, Landgrabenwe g 151
Standort 44147 Dortmund, Gemarkung Dortmund, Flur 51, Flurstück  436
Koordinaten (WGS 84) Nord: 51° 32' 33,950" Ost: 07° 26' 58,560"
Standortspezifischer Umfeldfaktor: 1,0075 k. Entf. Grenze kontrollierb. Bereichs [m]:  18,40
Montagehöhe der Bezugsantenne [m]:  27,80 Gebäude-/Masthöhe [m]:  36,00

   41 42
  Betreiber Telefónica
Germany GmbH &
Co. OHG Telefónica
Germany GmbH &
Co. OHG
  Bewertungsmethode Automatische
Berechnung Automatische
Berechnung
  Beantragte Funkanlage
  Unterliegt 26./BlmSchV X X
  Ergänzungsbereich
1 Funksystem UMTS (TEF) UMTS (TEF)
  Antennentyp Funk Funk
2 Systemkennung (700401271)S2 (700401272)S3
3 Montagehöhe Antennenunterkante [m] 30,96 30,96
4a Hauptstrahlrichtung N.ü.O. [°] 120,00 240,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 6,00 0,00 / 6,00
5 Betriebsfrequenz [MHz]               2130,00 2130,00
6a Antennenart (Bezeichnung) K 742_265V01 K 742_265V01
6b Polarisation x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
  bei Radarantennen Pulsfrequenz [Hz]
  bei Radarantennen Pulslänge [uSek]
  bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang  [W]   160,00 160,00
9 Anzahl der Kanäle   1 1
10 Verluste Senderausgang/Antenne [dB] 1,50 1,50
11a Antennengewinn [dBi] 18,70 18,70
12 Abstand zum kontrollierbaren Bereich [m] 24,46 24,46
  Vertikale Dämpfung -90° [dB] 12,30 12,30
  Vertikale Dämpfung 0° (Horizontalebene) [dB]
  Materialdämpfung in dB
  Horizontale Dämpfung in dB
  berücks. Horizontaler Winkel in Grad
  3dB-Öffnungswinkel in Grad, vertikal
  3dB-Öffnungswinkel in Grad, horizontal 59,00 59,00
  EIRP [W] 8396,92 8396,92
  Leistungsfaktor 2,00 2,00
  Verlustfaktor 0,71 0,71
  Gewinnfaktor 74,13 74,13
  Dämpfungsfaktor (V) 0,06 0,06
  Dämpfungsfaktor (H)
  Dämpfungsfaktor (D)
  Sicherheitsabstand HSR [m] 8,23 8,23
  Sicherheitsabstand Vertikal -90° [m] 2,00 2,00
  Sicherheitsabstand Horizontal [m]
  Sicherheitsabstand Vertikal 0° [m]
  Grenzwert Personenschutz [V/m] 61,00 61,00

Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung [m]: 29,41
vertikal 90° [m]: 6,47

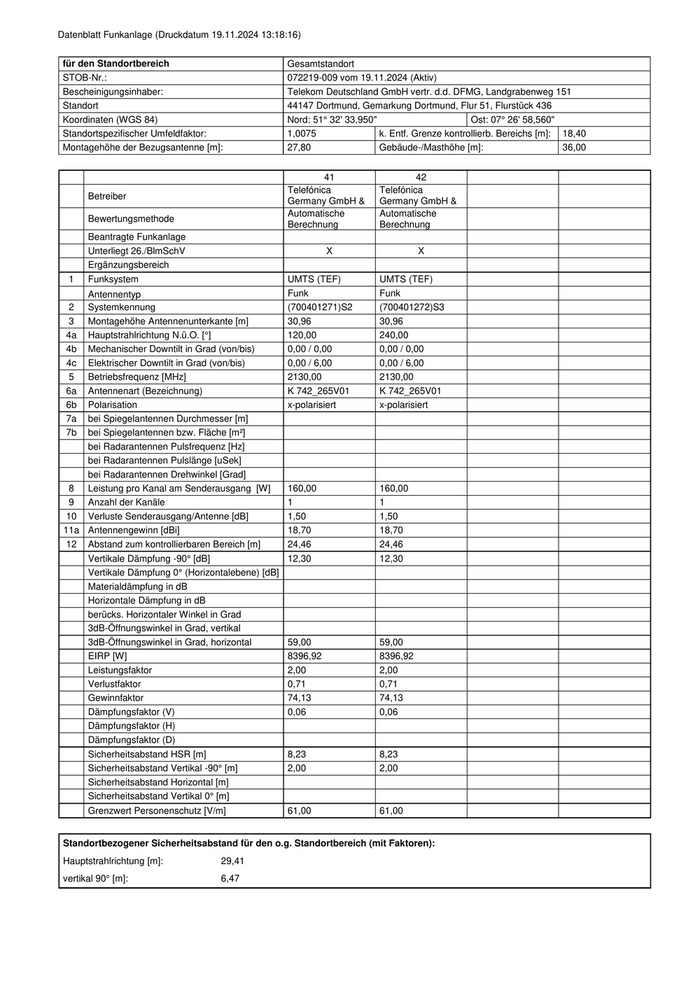

  Datenblatt Funkanlage (Druckdatum 19.11.2024 13:18:1 6)
