Dieses Dokument ist Teil der Anfrage „Technische Grundsätze für die Zulassung von Sicherungsanlagen (Mü 8004)“

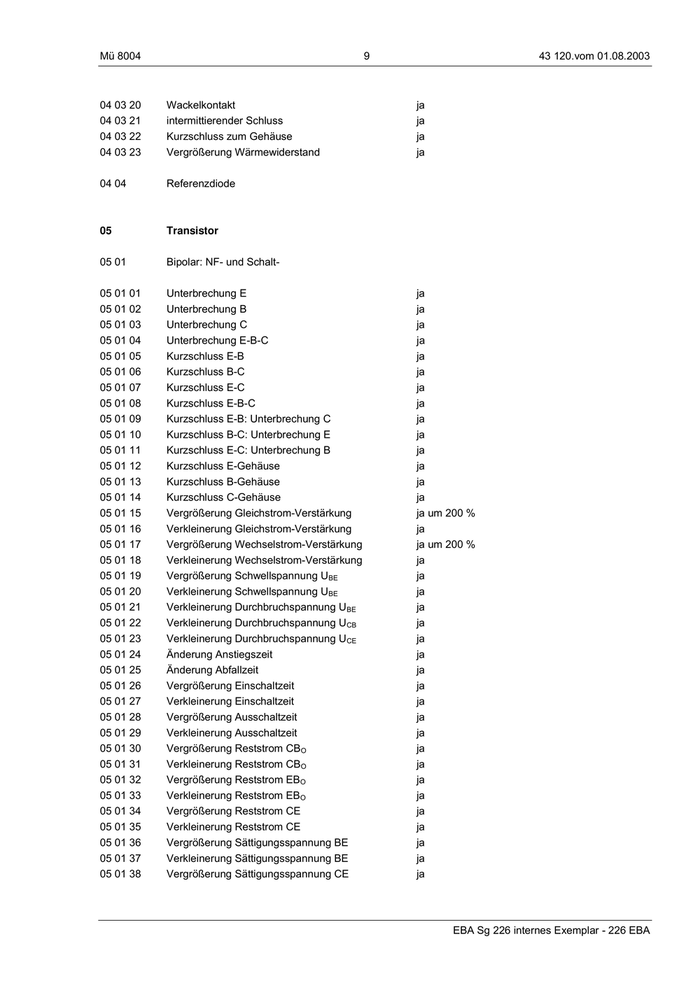

Mü 8004 9 43 120.vom 01.08.2003 04 03 20 Wackelkontakt ja 04 03 21 intermittierender Schluss ja 04 03 22 Kurzschluss zum Gehäuse ja 04 03 23 Vergrößerung Wärmewiderstand ja 04 04 Referenzdiode 05 Transistor 05 01 Bipolar: NF- und Schalt- 05 01 01 Unterbrechung E ja 05 01 02 Unterbrechung B ja 05 01 03 Unterbrechung C ja 05 01 04 Unterbrechung E-B-C ja 05 01 05 Kurzschluss E-B ja 05 01 06 Kurzschluss B-C ja 05 01 07 Kurzschluss E-C ja 05 01 08 Kurzschluss E-B-C ja 05 01 09 Kurzschluss E-B: Unterbrechung C ja 05 01 10 Kurzschluss B-C: Unterbrechung E ja 05 01 11 Kurzschluss E-C: Unterbrechung B ja 05 01 12 Kurzschluss E-Gehäuse ja 05 01 13 Kurzschluss B-Gehäuse ja 05 01 14 Kurzschluss C-Gehäuse ja 05 01 15 Vergrößerung Gleichstrom-Verstärkung ja um 200 % 05 01 16 Verkleinerung Gleichstrom-Verstärkung ja 05 01 17 Vergrößerung Wechselstrom-Verstärkung ja um 200 % 05 01 18 Verkleinerung Wechselstrom-Verstärkung ja 05 01 19 Vergrößerung Schwellspannung UBE ja 05 01 20 Verkleinerung Schwellspannung UBE ja 05 01 21 Verkleinerung Durchbruchspannung UBE ja 05 01 22 Verkleinerung Durchbruchspannung UCB ja 05 01 23 Verkleinerung Durchbruchspannung UCE ja 05 01 24 Änderung Anstiegszeit ja 05 01 25 Änderung Abfallzeit ja 05 01 26 Vergrößerung Einschaltzeit ja 05 01 27 Verkleinerung Einschaltzeit ja 05 01 28 Vergrößerung Ausschaltzeit ja 05 01 29 Verkleinerung Ausschaltzeit ja 05 01 30 Vergrößerung Reststrom CBO ja 05 01 31 Verkleinerung Reststrom CBO ja 05 01 32 Vergrößerung Reststrom EBO ja 05 01 33 Verkleinerung Reststrom EBO ja 05 01 34 Vergrößerung Reststrom CE ja 05 01 35 Verkleinerung Reststrom CE ja 05 01 36 Vergrößerung Sättigungsspannung BE ja 05 01 37 Verkleinerung Sättigungsspannung BE ja 05 01 38 Vergrößerung Sättigungsspannung CE ja EBA Sg 226 internes Exemplar - 226 EBA
43 120 vom 01.08.2003 10 Mü 8004 05 01 39 Verkleinerung Sättigungsspannung CE ja 05 01 40 Vergrößerung Bahnwiderstände ja 05 01 41 Verkleinerung Bahnwiderstände ja 05 01 42 Vergrößerung Sperrschicht-Kapazität ja 05 01 43 Verkleinerung Sperrschicht-Kapazität ja 05 01 44 Änderung Gehäusekapazität nein 05 01 47 Vergrößerung Rauschen ja 05 01 49 Vergrößerung Grenzfrequenz ja um 100 % 05 01 50 Verkleinerung Grenzfrequenz ja 05 01 51 Wackelkontakte ja 05 01 52 intermittierende Schlüsse ja 05 01 53 Vergrößerung Wärmewiderstand ja 05 02 MOS-FET 05 03 Sperrschicht FET 06 Mehrschicht- Bauelemente 06 01 Diac 06 02 Triac 06 03 Thyristor 07 Optoelektronische Bauelemente 07 01 Fotowiderstand 07 02 Fotodiode 07 03 Fototransistor 07 04 Leuchtdiode 07 05 Optokoppler 07 05 01 Unterbrechung Eingangsseite ja 07 05 02 Unterbrechung Ausgangsseite ja 07 05 03 Kurzschluss Eingangsseite ja 07 05 04 Kurzschluss Ausgangsseite ja 07 05 05 Kurzschluss Eingang-Ausgang nein bei Sicherheitsbauform 07 05 06 Kurzschluss zw. benachbarten Systemen nein bei Sicherheitsbauform 07 05 07 Kurzschluss zum Gehäuse nein bei Sicherheitsbauform 07 05 08 Vergrößerung Stromübertragungsverhältnis. ja unter Bedingung 7 07 05 09 Verkleinerung Stromübertragungsverhältnis ja unter Bedingung 7 07 05 10 Änderung Isolationswiderstand nein bei Sicherheitsbauform 07 05 11 Änderung Koppelkapazität nein unter Bedingung 2 07 05 12 Änderung Schaltzeichen ja unter Bedingung 7 226 EBA – EBA Sg 226 internes Exemplar

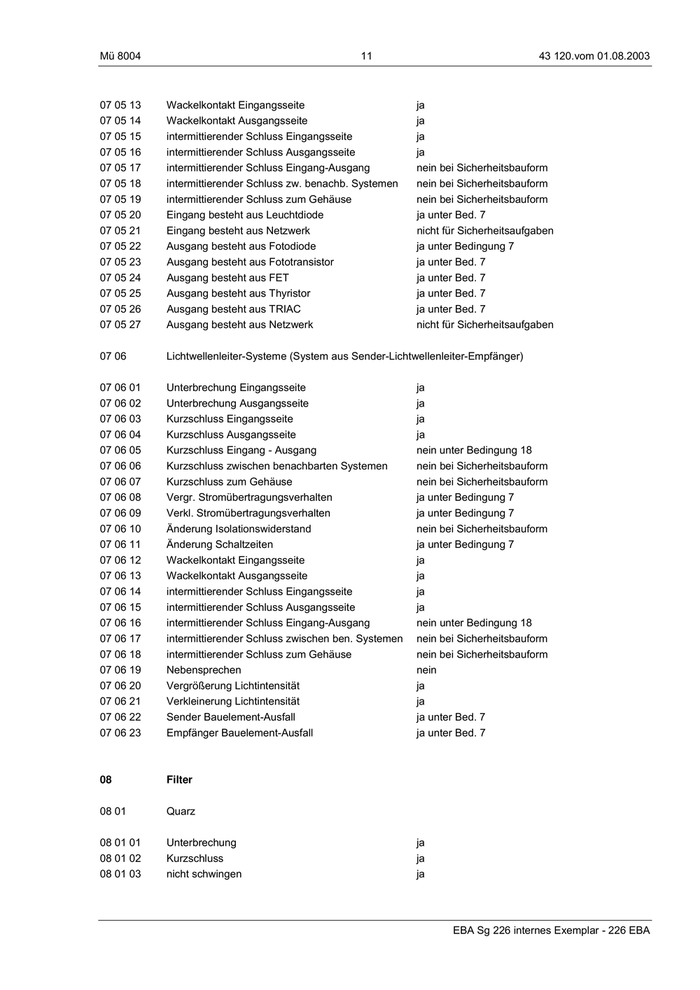

Mü 8004 11 43 120.vom 01.08.2003 07 05 13 Wackelkontakt Eingangsseite ja 07 05 14 Wackelkontakt Ausgangsseite ja 07 05 15 intermittierender Schluss Eingangsseite ja 07 05 16 intermittierender Schluss Ausgangsseite ja 07 05 17 intermittierender Schluss Eingang-Ausgang nein bei Sicherheitsbauform 07 05 18 intermittierender Schluss zw. benachb. Systemen nein bei Sicherheitsbauform 07 05 19 intermittierender Schluss zum Gehäuse nein bei Sicherheitsbauform 07 05 20 Eingang besteht aus Leuchtdiode ja unter Bed. 7 07 05 21 Eingang besteht aus Netzwerk nicht für Sicherheitsaufgaben 07 05 22 Ausgang besteht aus Fotodiode ja unter Bedingung 7 07 05 23 Ausgang besteht aus Fototransistor ja unter Bed. 7 07 05 24 Ausgang besteht aus FET ja unter Bed. 7 07 05 25 Ausgang besteht aus Thyristor ja unter Bed. 7 07 05 26 Ausgang besteht aus TRIAC ja unter Bed. 7 07 05 27 Ausgang besteht aus Netzwerk nicht für Sicherheitsaufgaben 07 06 Lichtwellenleiter-Systeme (System aus Sender-Lichtwellenleiter-Empfänger) 07 06 01 Unterbrechung Eingangsseite ja 07 06 02 Unterbrechung Ausgangsseite ja 07 06 03 Kurzschluss Eingangsseite ja 07 06 04 Kurzschluss Ausgangsseite ja 07 06 05 Kurzschluss Eingang - Ausgang nein unter Bedingung 18 07 06 06 Kurzschluss zwischen benachbarten Systemen nein bei Sicherheitsbauform 07 06 07 Kurzschluss zum Gehäuse nein bei Sicherheitsbauform 07 06 08 Vergr. Stromübertragungsverhalten ja unter Bedingung 7 07 06 09 Verkl. Stromübertragungsverhalten ja unter Bedingung 7 07 06 10 Änderung Isolationswiderstand nein bei Sicherheitsbauform 07 06 11 Änderung Schaltzeiten ja unter Bedingung 7 07 06 12 Wackelkontakt Eingangsseite ja 07 06 13 Wackelkontakt Ausgangsseite ja 07 06 14 intermittierender Schluss Eingangsseite ja 07 06 15 intermittierender Schluss Ausgangsseite ja 07 06 16 intermittierender Schluss Eingang-Ausgang nein unter Bedingung 18 07 06 17 intermittierender Schluss zwischen ben. Systemen nein bei Sicherheitsbauform 07 06 18 intermittierender Schluss zum Gehäuse nein bei Sicherheitsbauform 07 06 19 Nebensprechen nein 07 06 20 Vergrößerung Lichtintensität ja 07 06 21 Verkleinerung Lichtintensität ja 07 06 22 Sender Bauelement-Ausfall ja unter Bed. 7 07 06 23 Empfänger Bauelement-Ausfall ja unter Bed. 7 08 Filter 08 01 Quarz 08 01 01 Unterbrechung ja 08 01 02 Kurzschluss ja 08 01 03 nicht schwingen ja EBA Sg 226 internes Exemplar - 226 EBA

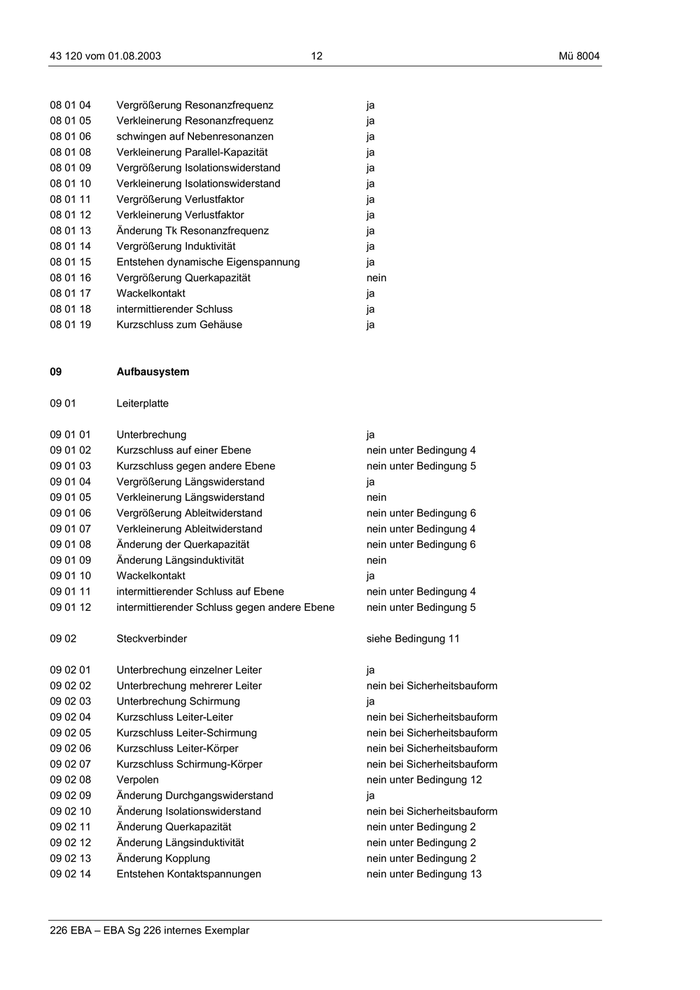

43 120 vom 01.08.2003 12 Mü 8004 08 01 04 Vergrößerung Resonanzfrequenz ja 08 01 05 Verkleinerung Resonanzfrequenz ja 08 01 06 schwingen auf Nebenresonanzen ja 08 01 08 Verkleinerung Parallel-Kapazität ja 08 01 09 Vergrößerung Isolationswiderstand ja 08 01 10 Verkleinerung Isolationswiderstand ja 08 01 11 Vergrößerung Verlustfaktor ja 08 01 12 Verkleinerung Verlustfaktor ja 08 01 13 Änderung Tk Resonanzfrequenz ja 08 01 14 Vergrößerung Induktivität ja 08 01 15 Entstehen dynamische Eigenspannung ja 08 01 16 Vergrößerung Querkapazität nein 08 01 17 Wackelkontakt ja 08 01 18 intermittierender Schluss ja 08 01 19 Kurzschluss zum Gehäuse ja 09 Aufbausystem 09 01 Leiterplatte 09 01 01 Unterbrechung ja 09 01 02 Kurzschluss auf einer Ebene nein unter Bedingung 4 09 01 03 Kurzschluss gegen andere Ebene nein unter Bedingung 5 09 01 04 Vergrößerung Längswiderstand ja 09 01 05 Verkleinerung Längswiderstand nein 09 01 06 Vergrößerung Ableitwiderstand nein unter Bedingung 6 09 01 07 Verkleinerung Ableitwiderstand nein unter Bedingung 4 09 01 08 Änderung der Querkapazität nein unter Bedingung 6 09 01 09 Änderung Längsinduktivität nein 09 01 10 Wackelkontakt ja 09 01 11 intermittierender Schluss auf Ebene nein unter Bedingung 4 09 01 12 intermittierender Schluss gegen andere Ebene nein unter Bedingung 5 09 02 Steckverbinder siehe Bedingung 11 09 02 01 Unterbrechung einzelner Leiter ja 09 02 02 Unterbrechung mehrerer Leiter nein bei Sicherheitsbauform 09 02 03 Unterbrechung Schirmung ja 09 02 04 Kurzschluss Leiter-Leiter nein bei Sicherheitsbauform 09 02 05 Kurzschluss Leiter-Schirmung nein bei Sicherheitsbauform 09 02 06 Kurzschluss Leiter-Körper nein bei Sicherheitsbauform 09 02 07 Kurzschluss Schirmung-Körper nein bei Sicherheitsbauform 09 02 08 Verpolen nein unter Bedingung 12 09 02 09 Änderung Durchgangswiderstand ja 09 02 10 Änderung Isolationswiderstand nein bei Sicherheitsbauform 09 02 11 Änderung Querkapazität nein unter Bedingung 2 09 02 12 Änderung Längsinduktivität nein unter Bedingung 2 09 02 13 Änderung Kopplung nein unter Bedingung 2 09 02 14 Entstehen Kontaktspannungen nein unter Bedingung 13 226 EBA – EBA Sg 226 internes Exemplar

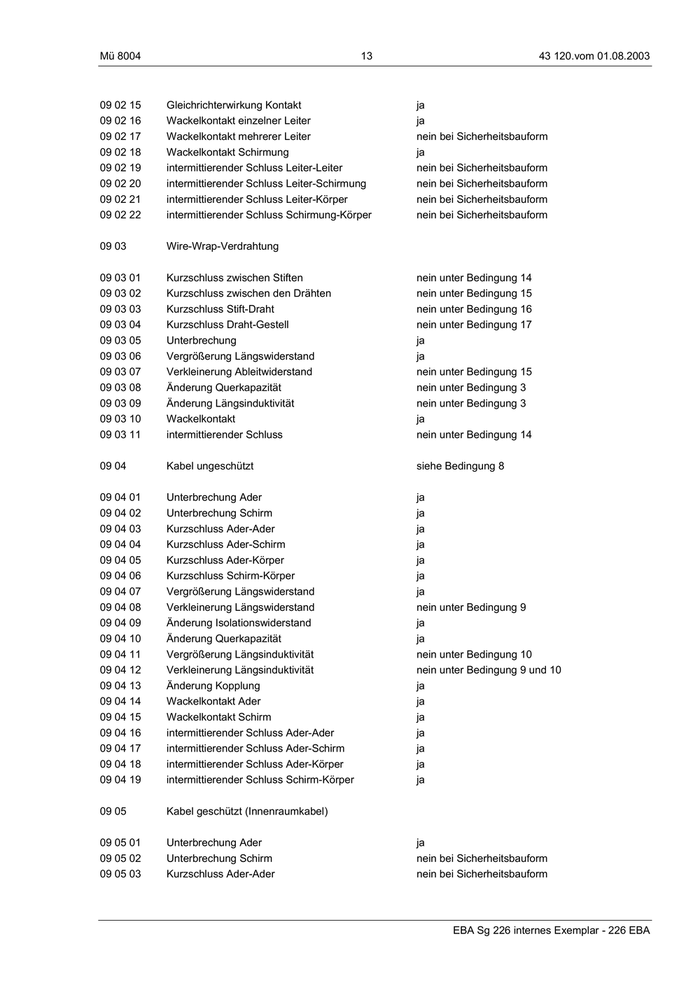

Mü 8004 13 43 120.vom 01.08.2003 09 02 15 Gleichrichterwirkung Kontakt ja 09 02 16 Wackelkontakt einzelner Leiter ja 09 02 17 Wackelkontakt mehrerer Leiter nein bei Sicherheitsbauform 09 02 18 Wackelkontakt Schirmung ja 09 02 19 intermittierender Schluss Leiter-Leiter nein bei Sicherheitsbauform 09 02 20 intermittierender Schluss Leiter-Schirmung nein bei Sicherheitsbauform 09 02 21 intermittierender Schluss Leiter-Körper nein bei Sicherheitsbauform 09 02 22 intermittierender Schluss Schirmung-Körper nein bei Sicherheitsbauform 09 03 Wire-Wrap-Verdrahtung 09 03 01 Kurzschluss zwischen Stiften nein unter Bedingung 14 09 03 02 Kurzschluss zwischen den Drähten nein unter Bedingung 15 09 03 03 Kurzschluss Stift-Draht nein unter Bedingung 16 09 03 04 Kurzschluss Draht-Gestell nein unter Bedingung 17 09 03 05 Unterbrechung ja 09 03 06 Vergrößerung Längswiderstand ja 09 03 07 Verkleinerung Ableitwiderstand nein unter Bedingung 15 09 03 08 Änderung Querkapazität nein unter Bedingung 3 09 03 09 Änderung Längsinduktivität nein unter Bedingung 3 09 03 10 Wackelkontakt ja 09 03 11 intermittierender Schluss nein unter Bedingung 14 09 04 Kabel ungeschützt siehe Bedingung 8 09 04 01 Unterbrechung Ader ja 09 04 02 Unterbrechung Schirm ja 09 04 03 Kurzschluss Ader-Ader ja 09 04 04 Kurzschluss Ader-Schirm ja 09 04 05 Kurzschluss Ader-Körper ja 09 04 06 Kurzschluss Schirm-Körper ja 09 04 07 Vergrößerung Längswiderstand ja 09 04 08 Verkleinerung Längswiderstand nein unter Bedingung 9 09 04 09 Änderung Isolationswiderstand ja 09 04 10 Änderung Querkapazität ja 09 04 11 Vergrößerung Längsinduktivität nein unter Bedingung 10 09 04 12 Verkleinerung Längsinduktivität nein unter Bedingung 9 und 10 09 04 13 Änderung Kopplung ja 09 04 14 Wackelkontakt Ader ja 09 04 15 Wackelkontakt Schirm ja 09 04 16 intermittierender Schluss Ader-Ader ja 09 04 17 intermittierender Schluss Ader-Schirm ja 09 04 18 intermittierender Schluss Ader-Körper ja 09 04 19 intermittierender Schluss Schirm-Körper ja 09 05 Kabel geschützt (Innenraumkabel) 09 05 01 Unterbrechung Ader ja 09 05 02 Unterbrechung Schirm nein bei Sicherheitsbauform 09 05 03 Kurzschluss Ader-Ader nein bei Sicherheitsbauform EBA Sg 226 internes Exemplar - 226 EBA
43 120 vom 01.08.2003 14 Mü 8004 09 05 04 Kurzschluss Ader-Schirm nein bei Sicherheitsbauform 09 05 05 Kurzschluss Ader-Körper nein bei Sicherheitsbauform 09 05 06 Kurzschluss Schirm-Körper nein bei Sicherheitsbauform 09 05 07 Vergrößerung Längswiderstand ja 09 05 08 Verkleinerung Längswiderstand nein unter Bedingung 9 09 05 09 Änderung Isolationswiderstand ja 09 05 10 Änderung Querkapazität nein unter Bedingung 10 09 05 11 Vergrößerung Längsinduktivität nein unter Bedingung 10 09 05 12 Verkleinerung Längsinduktivität nein unter Bedingung 9 und 10 09 05 13 Änderung Kopplung nein unter Bedingung 9 und 10 09 05 14 Wackelkontakt Ader ja 09 05 15 Wackelkontakt Schirm nein bei Sicherheitsbauform 09 05 16 intermittierender Schluss Ader-Ader nein bei Sicherheitsbauform 09 05 17 intermittierender Schluss Ader-Schirm nein bei Sicherheitsbauform 09 05 18 intermittierender Schluss Ader-Körper nein bei Sicherheitsbauform 09 05 19 intermittierender Schluss Schirm-Körper nein bei Sicherheitsbauform 09 06 Abschirmung (Innenraumkabel) 226 EBA – EBA Sg 226 internes Exemplar

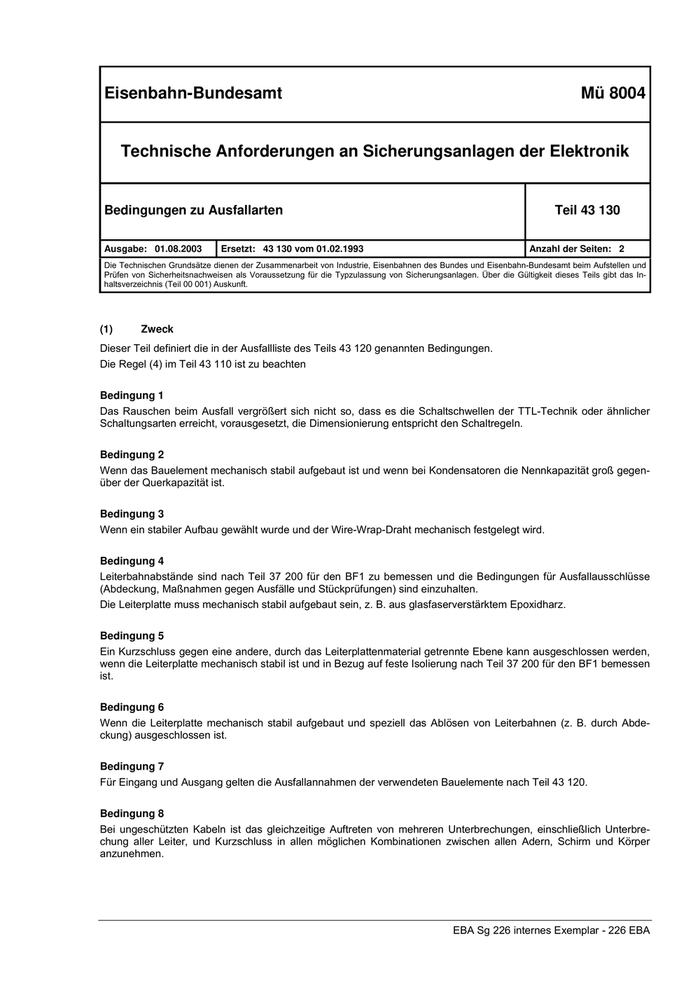

Eisenbahn-Bundesamt Mü 8004 Technische Anforderungen an Sicherungsanlagen der Elektronik Bedingungen zu Ausfallarten Teil 43 130 Ausgabe: 01.08.2003 Ersetzt: 43 130 vom 01.02.1993 Anzahl der Seiten: 2 Die Technischen Grundsätze dienen der Zusammenarbeit von Industrie, Eisenbahnen des Bundes und Eisenbahn-Bundesamt beim Aufstellen und Prüfen von Sicherheitsnachweisen als Voraussetzung für die Typzulassung von Sicherungsanlagen. Über die Gültigkeit dieses Teils gibt das In- haltsverzeichnis (Teil 00 001) Auskunft. (1) Zweck Dieser Teil definiert die in der Ausfallliste des Teils 43 120 genannten Bedingungen. Die Regel (4) im Teil 43 110 ist zu beachten Bedingung 1 Das Rauschen beim Ausfall vergrößert sich nicht so, dass es die Schaltschwellen der TTL-Technik oder ähnlicher Schaltungsarten erreicht, vorausgesetzt, die Dimensionierung entspricht den Schaltregeln. Bedingung 2 Wenn das Bauelement mechanisch stabil aufgebaut ist und wenn bei Kondensatoren die Nennkapazität groß gegen- über der Querkapazität ist. Bedingung 3 Wenn ein stabiler Aufbau gewählt wurde und der Wire-Wrap-Draht mechanisch festgelegt wird. Bedingung 4 Leiterbahnabstände sind nach Teil 37 200 für den BF1 zu bemessen und die Bedingungen für Ausfallausschlüsse (Abdeckung, Maßnahmen gegen Ausfälle und Stückprüfungen) sind einzuhalten. Die Leiterplatte muss mechanisch stabil aufgebaut sein, z. B. aus glasfaserverstärktem Epoxidharz. Bedingung 5 Ein Kurzschluss gegen eine andere, durch das Leiterplattenmaterial getrennte Ebene kann ausgeschlossen werden, wenn die Leiterplatte mechanisch stabil ist und in Bezug auf feste Isolierung nach Teil 37 200 für den BF1 bemessen ist. Bedingung 6 Wenn die Leiterplatte mechanisch stabil aufgebaut und speziell das Ablösen von Leiterbahnen (z. B. durch Abde- ckung) ausgeschlossen ist. Bedingung 7 Für Eingang und Ausgang gelten die Ausfallannahmen der verwendeten Bauelemente nach Teil 43 120. Bedingung 8 Bei ungeschützten Kabeln ist das gleichzeitige Auftreten von mehreren Unterbrechungen, einschließlich Unterbre- chung aller Leiter, und Kurzschluss in allen möglichen Kombinationen zwischen allen Adern, Schirm und Körper anzunehmen. EBA Sg 226 internes Exemplar - 226 EBA

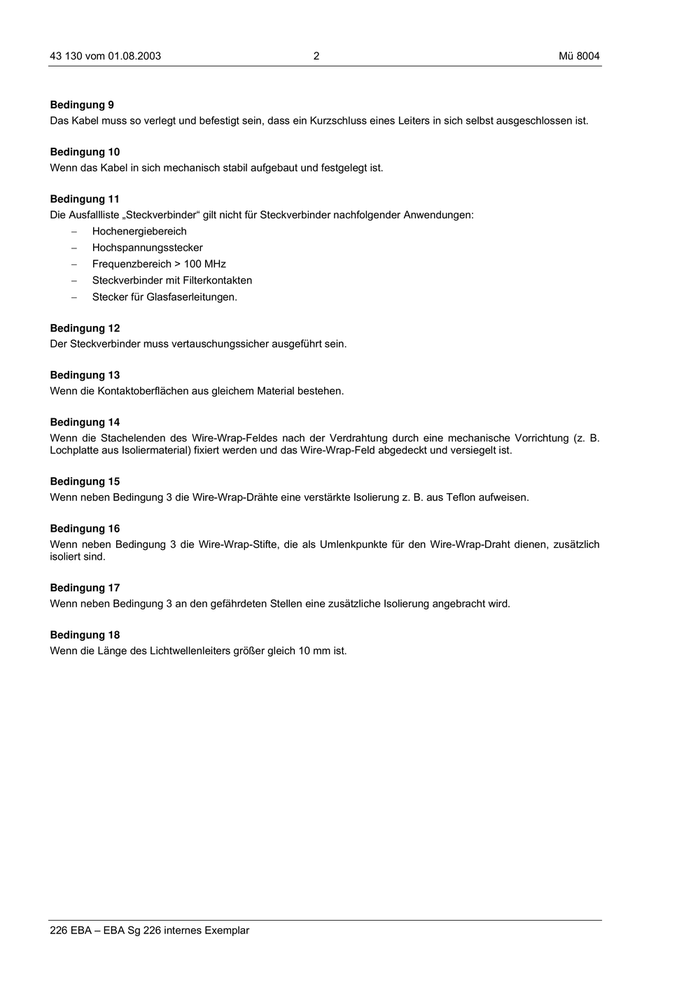

43 130 vom 01.08.2003 2 Mü 8004 Bedingung 9 Das Kabel muss so verlegt und befestigt sein, dass ein Kurzschluss eines Leiters in sich selbst ausgeschlossen ist. Bedingung 10 Wenn das Kabel in sich mechanisch stabil aufgebaut und festgelegt ist. Bedingung 11 Die Ausfallliste „Steckverbinder“ gilt nicht für Steckverbinder nachfolgender Anwendungen: − Hochenergiebereich − Hochspannungsstecker − Frequenzbereich > 100 MHz − Steckverbinder mit Filterkontakten − Stecker für Glasfaserleitungen. Bedingung 12 Der Steckverbinder muss vertauschungssicher ausgeführt sein. Bedingung 13 Wenn die Kontaktoberflächen aus gleichem Material bestehen. Bedingung 14 Wenn die Stachelenden des Wire-Wrap-Feldes nach der Verdrahtung durch eine mechanische Vorrichtung (z. B. Lochplatte aus Isoliermaterial) fixiert werden und das Wire-Wrap-Feld abgedeckt und versiegelt ist. Bedingung 15 Wenn neben Bedingung 3 die Wire-Wrap-Drähte eine verstärkte Isolierung z. B. aus Teflon aufweisen. Bedingung 16 Wenn neben Bedingung 3 die Wire-Wrap-Stifte, die als Umlenkpunkte für den Wire-Wrap-Draht dienen, zusätzlich isoliert sind. Bedingung 17 Wenn neben Bedingung 3 an den gefährdeten Stellen eine zusätzliche Isolierung angebracht wird. Bedingung 18 Wenn die Länge des Lichtwellenleiters größer gleich 10 mm ist. 226 EBA – EBA Sg 226 internes Exemplar

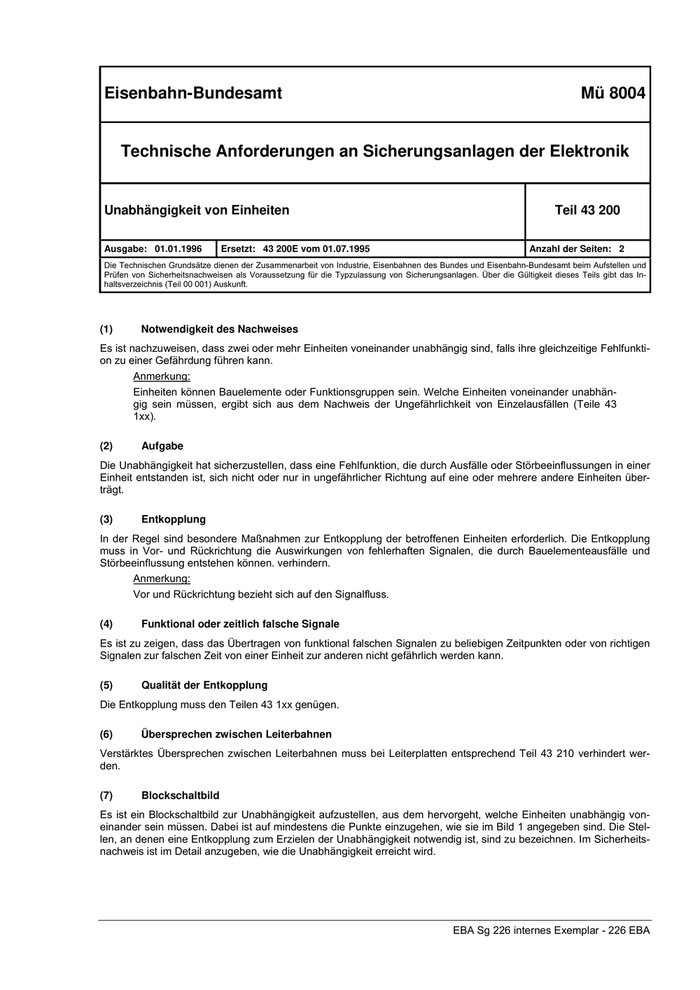

Eisenbahn-Bundesamt Mü 8004 Technische Anforderungen an Sicherungsanlagen der Elektronik Unabhängigkeit von Einheiten Teil 43 200 Ausgabe: 01.01.1996 Ersetzt: 43 200E vom 01.07.1995 Anzahl der Seiten: 2 Die Technischen Grundsätze dienen der Zusammenarbeit von Industrie, Eisenbahnen des Bundes und Eisenbahn-Bundesamt beim Aufstellen und Prüfen von Sicherheitsnachweisen als Voraussetzung für die Typzulassung von Sicherungsanlagen. Über die Gültigkeit dieses Teils gibt das In- haltsverzeichnis (Teil 00 001) Auskunft. (1) Notwendigkeit des Nachweises Es ist nachzuweisen, dass zwei oder mehr Einheiten voneinander unabhängig sind, falls ihre gleichzeitige Fehlfunkti- on zu einer Gefährdung führen kann. Anmerkung: Einheiten können Bauelemente oder Funktionsgruppen sein. Welche Einheiten voneinander unabhän- gig sein müssen, ergibt sich aus dem Nachweis der Ungefährlichkeit von Einzelausfällen (Teile 43 1xx). (2) Aufgabe Die Unabhängigkeit hat sicherzustellen, dass eine Fehlfunktion, die durch Ausfälle oder Störbeeinflussungen in einer Einheit entstanden ist, sich nicht oder nur in ungefährlicher Richtung auf eine oder mehrere andere Einheiten über- trägt. (3) Entkopplung In der Regel sind besondere Maßnahmen zur Entkopplung der betroffenen Einheiten erforderlich. Die Entkopplung muss in Vor- und Rückrichtung die Auswirkungen von fehlerhaften Signalen, die durch Bauelementeausfälle und Störbeeinflussung entstehen können. verhindern. Anmerkung: Vor und Rückrichtung bezieht sich auf den Signalfluss. (4) Funktional oder zeitlich falsche Signale Es ist zu zeigen, dass das Übertragen von funktional falschen Signalen zu beliebigen Zeitpunkten oder von richtigen Signalen zur falschen Zeit von einer Einheit zur anderen nicht gefährlich werden kann. (5) Qualität der Entkopplung Die Entkopplung muss den Teilen 43 1xx genügen. (6) Übersprechen zwischen Leiterbahnen Verstärktes Übersprechen zwischen Leiterbahnen muss bei Leiterplatten entsprechend Teil 43 210 verhindert wer- den. (7) Blockschaltbild Es ist ein Blockschaltbild zur Unabhängigkeit aufzustellen, aus dem hervorgeht, welche Einheiten unabhängig von- einander sein müssen. Dabei ist auf mindestens die Punkte einzugehen, wie sie im Bild 1 angegeben sind. Die Stel- len, an denen eine Entkopplung zum Erzielen der Unabhängigkeit notwendig ist, sind zu bezeichnen. Im Sicherheits- nachweis ist im Detail anzugeben, wie die Unabhängigkeit erreicht wird. EBA Sg 226 internes Exemplar - 226 EBA

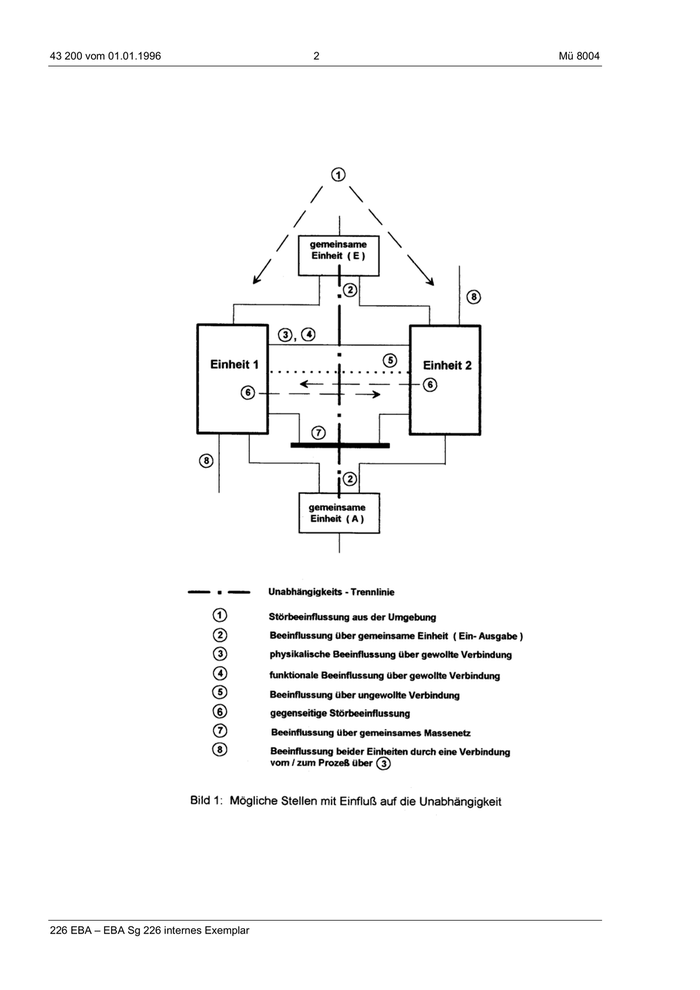

43 200 vom 01.01.1996 2 Mü 8004 226 EBA – EBA Sg 226 internes Exemplar
