This document is part of the request ”Gutachten und Beschlüsse Nottenkämper GmbH 2001”.
Probenahmes -1-
Entnehmende Stelle: Probenahmeort:
TERRACHEM Essen GmbH H. Nottenkämper
Im Teelbruch 61 IDUNA HALL
45219 Essen
J
.Hünxe, 02.07.01
Probenehmer/Fahrer

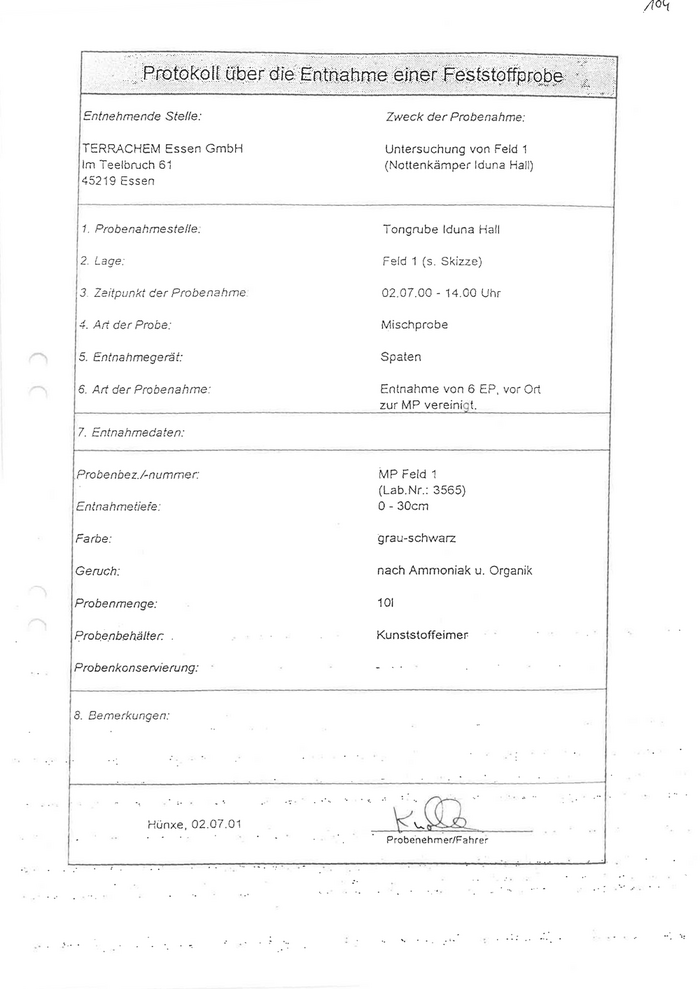

Anlage 2 PROBENAHMEPROTOKOLLE
409
...
Riebkelt. aber die httetime:::einer,Ff.e.b-totfotee:
Entnehmende Stelle: Zweck der Probenahme:
TERRACHEM Essen GmbH Untersuchung von Feld 1
Im Teelbruch 61 (Nottenkämper Iduna Hall)
45219 Essen
1.Probenahmestelle. Tongrube Iduna Hall
2. Lage: Feld 1 (s. Skizze)
3. Zeitpunkt der Probenahme 02.07.00 - 14.00 Uhr
4. Art der Probe: Mischprobe
5. Entnahmegerät: Spaten
6. Art der Probenahme: Entnahme von 6 EP, vor Ort
zur MP vereinict.
7. Entnahmedaten:
Probenbez./-nummer: MP Feld 1
(Lab.Nr.: 3565)
Entnahmetiefe: 0 - 30cm
Farbe: grau-schwarz
Geruch: nach Ammoniak u. Organik
Probenmenge: 101
Prob•enbeh.älter: . Kunststoffeimer
Probenkonservierung:
8. Bemerkungen:
Hünxe, 02.07.01
Probenehmer/Fahrer

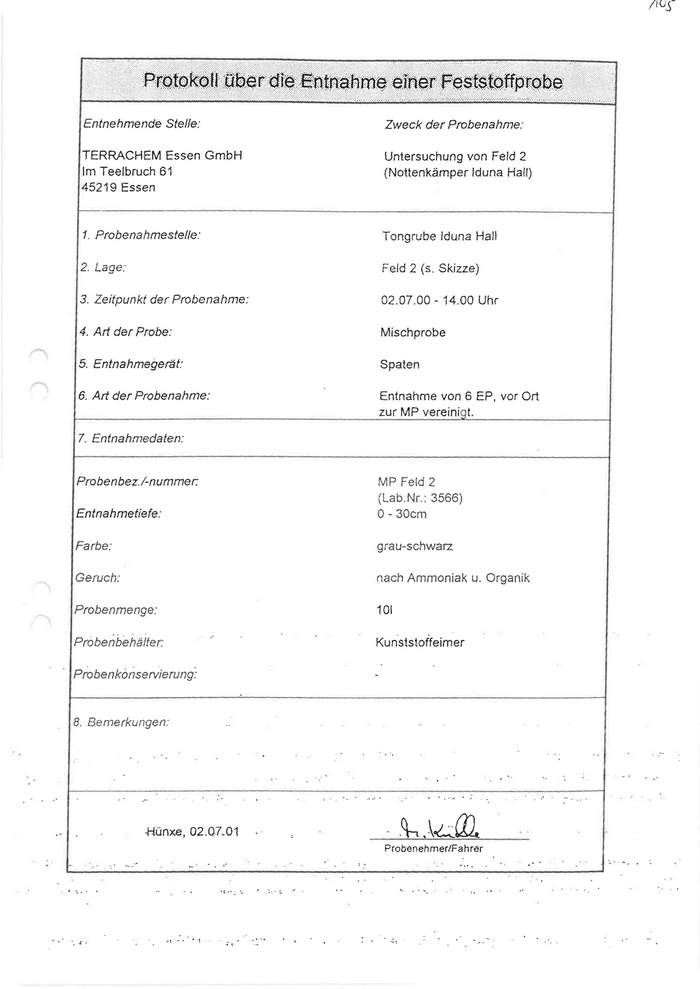

Protokot ub r. 1.• ahr i . etstoffprobe
Entnehmende Stelle: Zweck der Probenahme:
TERRACHEM Essen GmbH Untersuchung von Feld 2
Im Teelbruch 61 (Nottenkämper Iduna Hall)
45219 Essen
1.Probenahmestelle: Tongrube Iduna Hall
2. Lage: Feld 2 (s. Skizze)
3. Zeitpunkt der Probenahme: 02.07.00 - 14.00 Uhr
4. Art der Probe: Mischprobe
5. Entnahmegerät: Spaten
6. Art der Probenahme: Entnahme von 6 EP, vor Ort
zur MP vereinigt.
7. Entnahmedaten:
Probenbez.Anummer: MP Feld 2
(Lab.Nr.: 3566)
Entnahmetiefe: 0 - 30cm
Farbe: grau-schwarz
Geruch: nach Ammoniak u. Organik
Probenmenge: 101
Probenbehälter: Kunststoffeimer
Probenkänservierund
8. Bemerkungen:
.. . . .. . . . . . .. .
•Hünxe, 02.07,01 . -Qk . k.21 •
Probenehmer/Fahrer
..
. .... ..
'

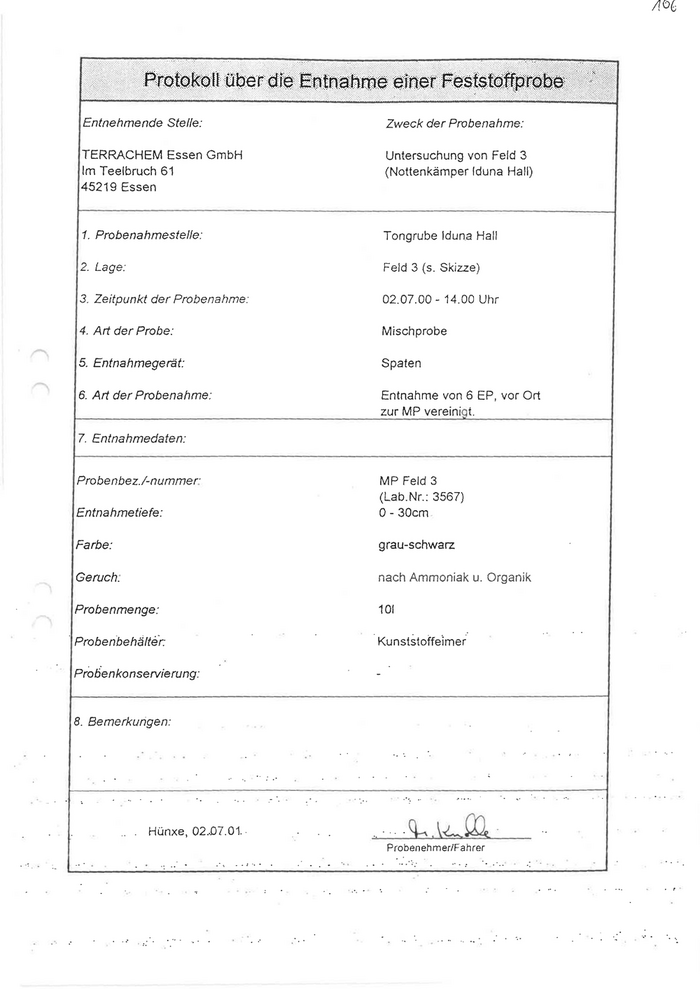

Protokol 0 er t fe Fr.fnahrno einer .Festateffprobe
Entnehmende Stelle: Zweck der Probenahme:
TERRACHEM Essen GmbH Untersuchung von Feld 3
Im Teelbruch 61 (Nottenkämper Iduna Hall)
45219 Essen
1.Probenahmestelle: Tongrube Iduna Hall
2. Lage: Feld 3 (s. Skizze)
3. Zeitpunkt der Probenahme: 02.07.00 - 14.00 Uhr
4. Art der Probe: Mischprobe
5. Entnahmegerät: Spaten
6. Art der Probenahme: Entnahme von 6 EP, vor Ort
zur MP vereinigt.
7. Entnahmedaten:
Probenbez./-nummer . MP Feld 3
(Lab.Nr.: 3567)
Entnahmetiefe: 0 - 30cm
Farbe: grau-schwarz
Geruch: nach Ammoniak u. Organik
Probenmenge: 101
. .
Probenbehältr: Kunststoffeimer
Prob-enkonservierung: -
8. Bemerkungen:
.. . - .
. Hünxe, 0227.01. • . .• - i--% W---,.Q
Probenehmer/Fahrer
• : •- • • •-, - - -
" —'
,, ..

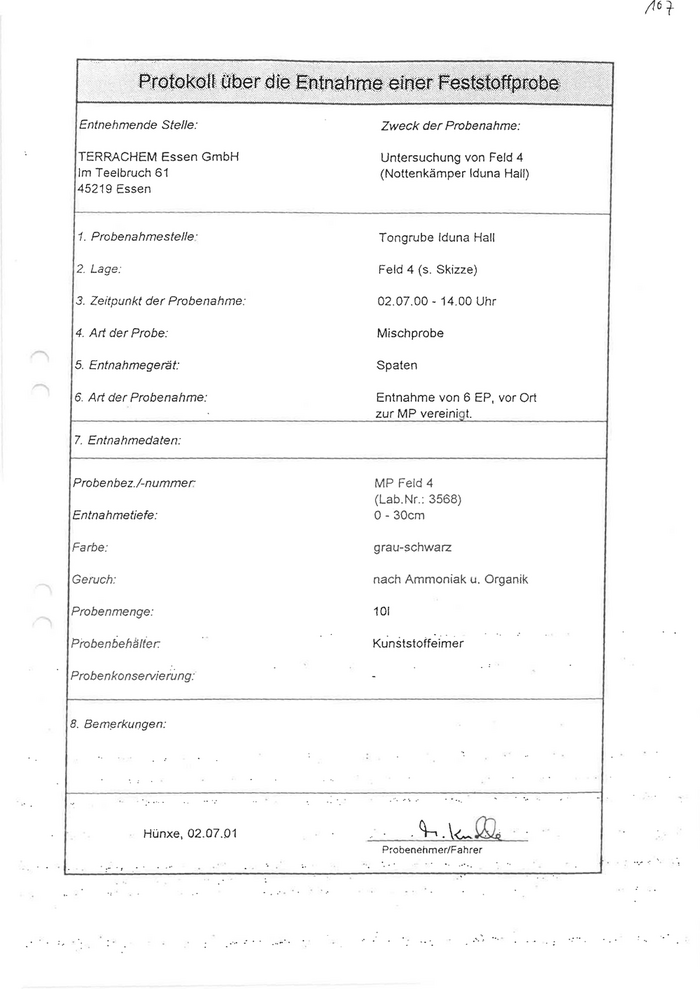

Protoke 0 r :die n r be
Entnehmende Stelle: Zweck der Probenahme:
TERRACHEM Essen GmbH Untersuchung von Feld 4
Im Teelbruch 61 (Nottenkämper Iduna Hall)
45219 Essen
1.Probenahmestelle• Tongrube Iduna Hall
2. Lage: Feld 4 (s. Skizze)
3. Zeitpunkt der Probenahme: 02.07.00 - 14.00 Uhr
4. Art der Probe: Mischprobe
5. Entnahmegerät: Spaten
6. Art der Probenahme: Entnahme von 6 EP, vor Ort
. zur MP vereinigt.
7.Entnahmedaten:
Probenbez./-nummer MP Feld 4
(Lab.Nr.: 3568)
Entnahmetiefe: 0 - 30cm
Farbe: grau-schwarz
Geruch: nach Ammoniak u. Organik
Probenmenge: 101
. . . . .. .
Probenbehälter ' Kunststoffeimer
Probenkonservieru ng: -
8. Bemerkungen:
- .
. .
.. . . . .. . ..... .
Hünxe, 02.07.01 - . i"-` • \<....22,_
Probenehmer/Fahrer
. . .. .... . . .... . . .
:•- • , • • —
•
• • •

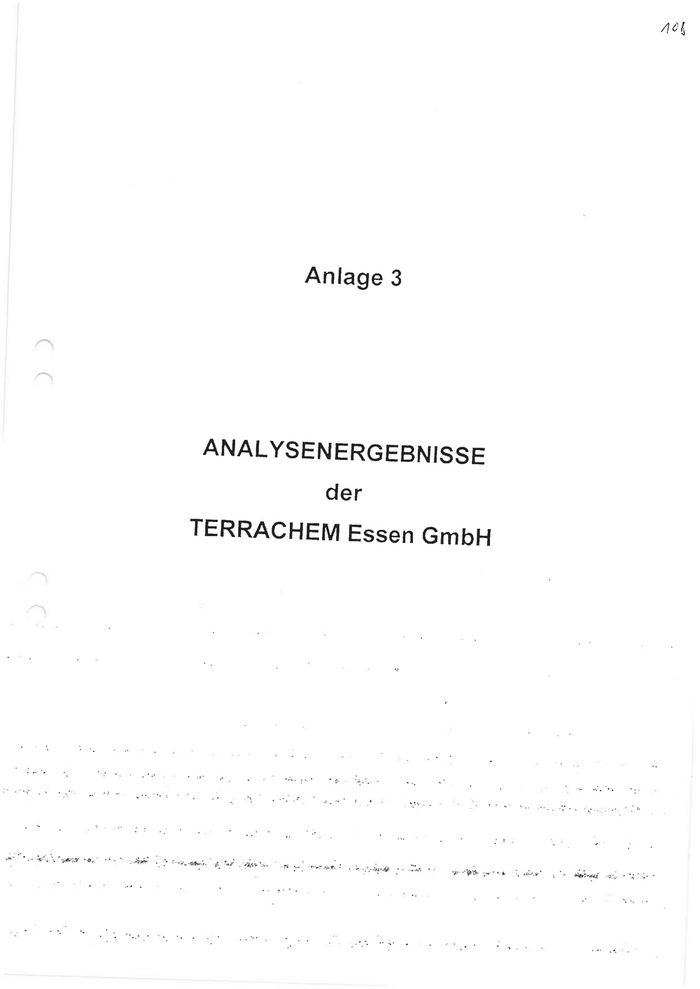

Anlage 3
ANALYSENERGEBNISSE
der
TERRACHEM Essen GmbH

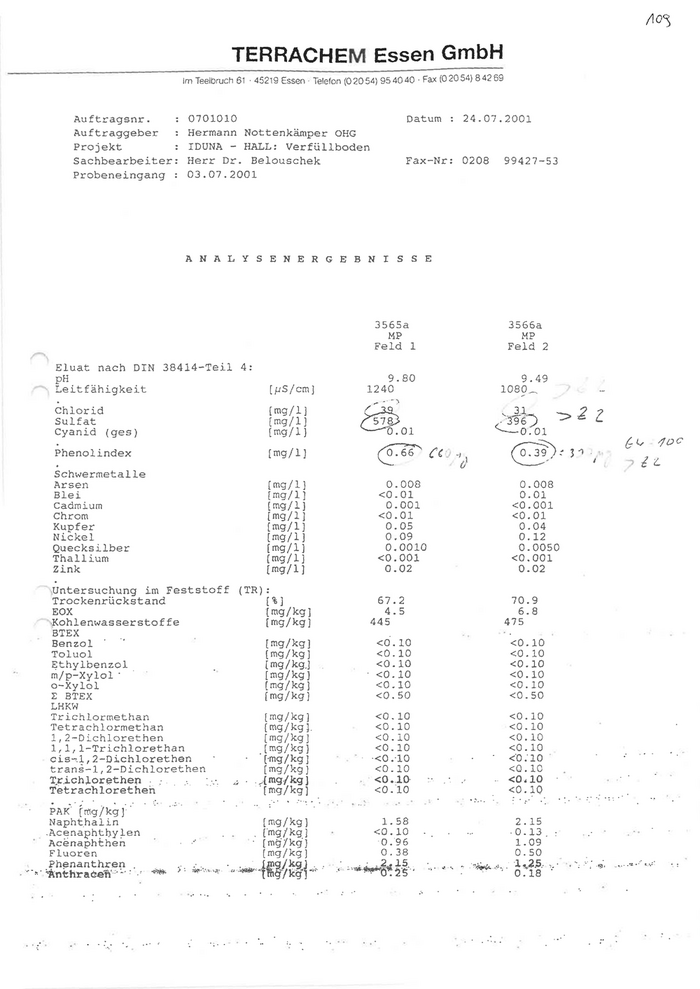

TERRACHEM Essen GmbH
Im Teelbruch 61 • 45219 Essen • Telefon (0 20 54) 95 40 40 - Fax (0 20 54) 8 42 69
Auftragsnr. : 0701010 Datum : 24.07.2001
Auftraggeber : Hermann Nottenkämper OHG
Projekt : IDUNA - HALL: Verfüllboden
Sachbearbeiter: Herr Dr. Belouschek Fax-Nr: 0208 99427-53
Probeneingang : 03.07.2001
ANALYSENERGEBNISSE
3565a 3566a
MP MP
Feld 1 Feld 2
Eluat nach DIN 38414-Teil 4:
PH 9.80 9.49
--, Leitfähigkeit [NS/cm] 1240 1080_
Chlorid
Sulfat
[mg/1]
[mg/1]
31
2z
Cyanid (ges) [mg/1] 0.01
Phenolindex [mg/1] 5.66
.
( Cc 0.19): 31
z
Schwermetalle
Arsen [mg/1] 0.008 0.008
Blei [mg/1] <0.01 0.01
Cadmium [mg/1] 0.001 <0.001
Chrom [mg/1] <0.01 <0.01
Kupfer [mg/1] 0.05 0.04
Nickel [mg/1) 0.09 0.12
Quecksilber [mg/1] 0.0010 0.0050
Thallium [mg/1) <0.001 <0.001
Zink [mg/1] 0.02 0.02
,Untersuchung im Feststoff (TR):
Trockenrückstand (%) 67.2 70.9
EOX [mg/kg] 4.5 6.8
'Kohlenwasserstoffe [mg/kg] 445 475
BTEX
Benzol [mg/kg) <0.10 <0.10
Toluol [mg/kg] <0.10 <0.10
Ethylbenzol [mg/kg.] <0.10 <0.10
m/p-Xylol* [mg/kg] •<0.10 <0.10
o-Xylol [mg/kg] <0.10 <0.10
Z BTEX [mg/kg} <0.50 <0.50
LHKW
Trichlormethan [mg/kg] <0.10 <0.10
Tetrachlormethan [mg/kg]. <0.10 <0.10
1,2-Dichlorethen [mg/kg] <0.10 <0.10
1,1,1-Trichlorethan [mg/kg] <0.10 <0.10
cis-1,2-Dichlorethen [mg/kg] <0.10 <0:10
trans-1,2-Dichlorethen [mg/kg] <0.10 <0.10
zrUchlorethen . : • "; _fmg/kg) <0.10 ‹o‘lo
Tetrachloretheh [mg/kg) <0.10 <0.10 . • •
PAK [mg/kg]
Naphthalin [mg/kg] 1.58 2.15
.Acenaphthylen , pmg/kg] <0.10 0.13_ :
Acenaphthen • [mg/kg] 0.96 1.09
Fluoren [mg/kg] 0.38 0.50
Phenanthrep . - .2 15
::. .4.915 • -e.
4Cgii lesi
'' Ienthraäeff:- -' ' 2 '''."' :;' 4'''.. ' ''''' . ' .2.**' .--' 2.5 •- 0.18
TERRACHEM Essen GmbH
Im Teelbruch 61 • 45219 Essen • Telefon (02054) 95 4040 • Fax (0 20 54) 8 42 69
Auftragsnr. : 0701010 Datum : 24.07.2001
Auftraggeber : Hermann Nottenkämper OHG
Projekt : IDUNA - HALL: Verfüllboden
Sachbearbeiter: Herr Dr. Belouschek Fax-Nr: 0208 99427-53
Probeneingang : 03.07.2001
ANALYSENERGEBNISSE
3565a 3566a
MP MP
Feld 1 Feld 2
Fluoranthen [mg/kg] 2.14 2.45
Pyren [mg/kg] 1.79 1.61
----. Benz(a)anthracen [mg/kg] 0.95 1.02
Chrysen [mg/kg] 1.33 1.64
Benz(b+k)fluoranthen [mg/kg] 1.07 1.33
Benzo(a)pyren [mg/kg] 0.53 0.62
Dibenz(a,h)anthracen [mg/kg] <0.10 0.10
Indeno(1,2,3-c,d)pyren [mg/kg] 0.14 0.21
Benz(g,h,i)perylen [mg/kg] 0.12 0.17
E PAK (EPA) [mg/kg] 13.59 14.45
E PAK (TVO) [mg/kg] 4.00 4.78
PCB
PCB - 28 [mg/kg) <0.01 <0.01
PCB - 52 [mg/kg) <0.01 <0.01
PCB - 101 [mg/kg] <0.01 <0.01
PCB - 153 [mg/kg) <0.01 <0.01
PCB - 138 [mg/kg] <0.01 <0.01
PCB - 180 [mg/kg] <0.01 <0.01
E PCB (6Kongenere) [mg/kg) <0.06 <0.06
Schwermetalle
Arsen [mg/kg] 12.3 14.2
Blei [mg/kg) (---3-7G-- -'' 228
Cadmium [mg/kg) '----- - 1.15 1.09
Chrom [mg/kg] 113 123
- Kupfer [mg/kg) - 197 - 186
Nickel [mg/kg] 65 87
Quecksilber [mg/kg] 1.11 1.36
Thallium [mg/kg) <0,5 50,5
Zink [mg/kg) (7625 759 3
Cyanid (ges) [mg/kg) 11.4 4.1
e • -s -e.
• -'
44

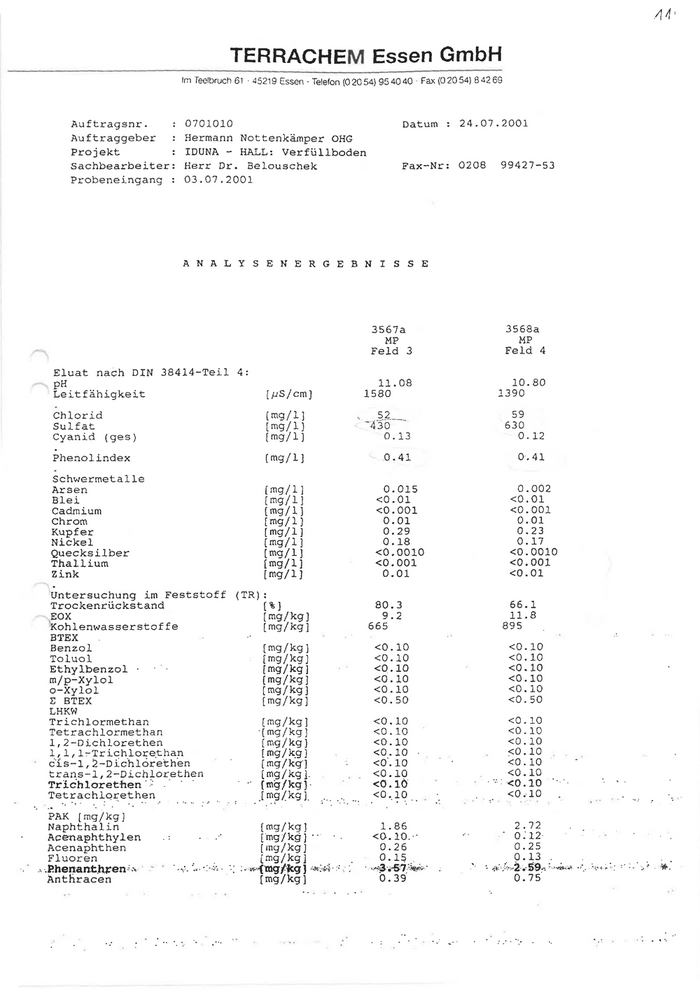

TERRACHEM Essen GmbH
Im Teelbruch 61 45219 Essen • Telefon (0 20 54) 95 40 40 Fax (0 20 54) 8 42 69
Auftragsnr. : 0701010 Datum : 24.07.2001
Auftraggeber : Hermann Nottenkämper OHG
Projekt : IDUNA - HALL: Verfüllboden
Sachbearbeiter: Herr Dr. Belouschek Fax-Nr: 0208 99427-53
Probeneingang : 03.07.2001
ANALYSENERGEBNISSE
3567a 3568a
MP MP
Feld 3 Feld 4
Eluat nach DIN 38414-Teil 4:
PH 11.08 10.80
Leitfähigkeit [pS/cm] 1580 1390
Chlorid [mg/1] 59
Sulfat [mg/1) 430 630
Cyanid (ges) [mg/1] 0.13 0.12
Phenolindex [mg/1) 0.41 0.41
Schwermetalle
Arsen [mg/1] 0.015 0.002
Blei [mg/1) <0.01 <0.01
Cadmium [mg/1] <0.001 <0.001
Chrom [mg/1] 0.01 0.01
Kupfer [mg/1] 0.29 0.23
Nickel [mg/1) 0.18 0.17
Quecksilber [mg/1) <0.0010 <0.0010
Thallium [mg/1] <0.001 <0.001
Zink [mg/1] 0.01 <0.01
Untersuchung im Feststoff (TR):
Trockenrückstand (%] 80.3 66.1
EOX [mg/kg] 9.2 11.8
kohlenwasserstoffe [mg/kg] 665 895
BTEX
Benzol [mg/kg] <0.10 <0.10
Toluol [mg/kg) <0.10 <0.10
Ethylbenzol [mg/kg] <0.10 <0.10
m/p-Xylol [mg/kg] <0.10 <0.10
o-Xylol [mg/kg] <0.10 <0.10
E BTEX [mg/kg] <0.50 <0.50
LHKW
Trichlormethan [mg/kg) <0.10 <0.10
Tetrachlormethan [mg/kg] <0.10 <0.10
1,2-Dichlorethen [mg/kg] <0.10 <0.10
1,1,1-Trichlorethan [mg/kg] <0.10 <0.10
Cis-1,2-DichlOrethen [mg/kg] <0..10 <0.10
trans-1,2-Dichlorethen [mg/kg). <0.10 <0.10
Trichlorethen. . [mg/kg)- <0.10 ' <0.10
Tetrachlorethen [rngikg]. <0.10 <0.10
•.-• .. - . ., •
PAK [mg/kg]
Naphthalin (mg/kg) 1.86 2.72
Acenaphthylen [mg/kg] - - <0.10.- 0:12
Acenaphthen [mg/kg] 0.26 0.25
Fluoren [mg/kg] . 0.15 0.13 .
-Phenanthren -, - 24--fragikg) --e:4'; ' . - ---7:3•.-57'
149i-• .j...---, ..59,:-.;.,4, ..-....,:
,
Anthracen [mg/kg] 0.39' 0.75
