This document is part of the request ”Belastungskataloge Kernkraftwerk Neckarwestheim”.
GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
LBA10CT001
350 LBA20CT001
LBA30CT001
LBA40CT001
300
250
Temperatur in °C
200
150
100
50
0
06.04.01 12:00 07.04.01 00:00 07.04.01 12:00 08.04.01 00:00 08.04.01 12:00
Beilage 8.3
Temperatur Frischdampf
GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
LBA10CT001
350 LBA20CT001
LBA30CT001
LBA40CT001
300
250
Temperatur in °C
200
150
100
50
0
21.10.01 06:00 21.10.01 18:00 22.10.01 06:00 22.10.01 18:00
Beilage 8.4
Temperatur Frischdampf
GKN II
200
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
180 JEA10CP851A
JEA20CP861A
JEA30CP851A
160 JEA40CP861A
140
120
Druck in bar
100
80
60
40
20
0

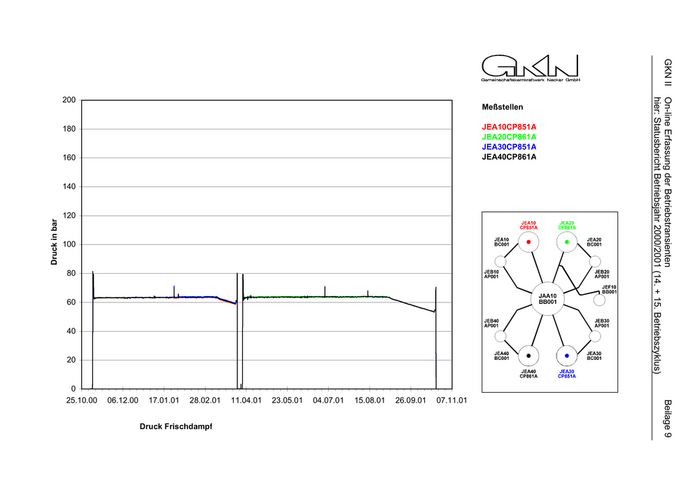

25.10.00 06.12.00 17.01.01 28.02.01 11.04.01 23.05.01 04.07.01 15.08.01 26.09.01 07.11.01
Beilage 9
Druck Frischdampf
GKN II
200
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
180 JEA10CP851A
JEA20CP861A
JEA30CP851A
160 JEA40CP861A
140
120
Druck in bar
100
80
60
40
20
0

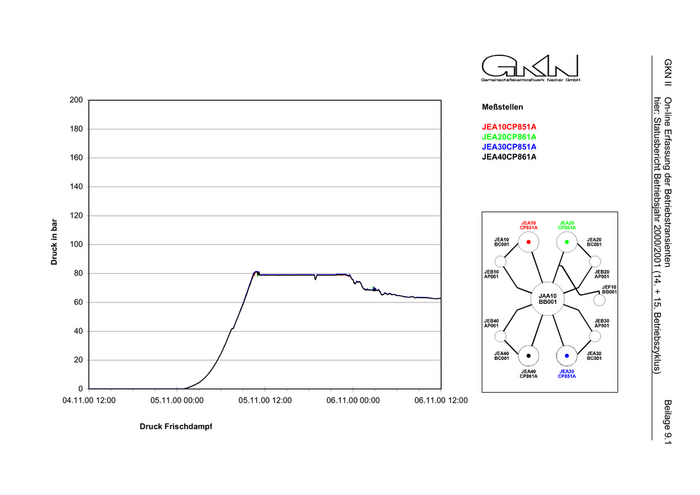

04.11.00 12:00 05.11.00 00:00 05.11.00 12:00 06.11.00 00:00 06.11.00 12:00
Beilage 9.1
Druck Frischdampf
GKN II
200
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
180 JEA10CP851A
JEA20CP861A
JEA30CP851A
160 JEA40CP861A
140
120
Druck in bar
100
80
60
40
20
0

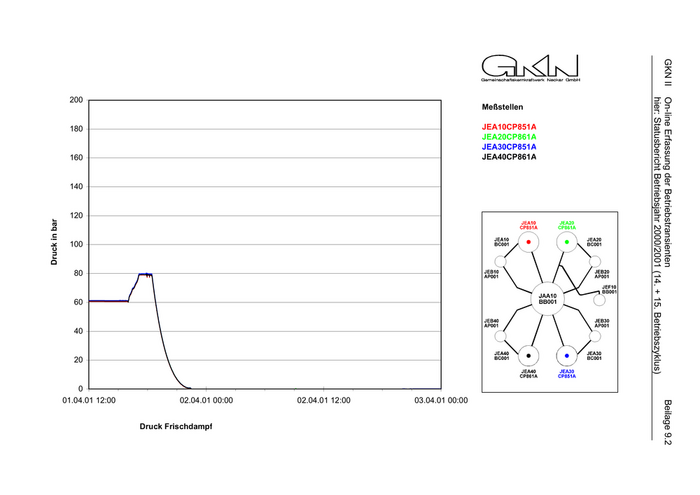

01.04.01 12:00 02.04.01 00:00 02.04.01 12:00 03.04.01 00:00
Beilage 9.2
Druck Frischdampf
GKN II
200
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
180 JEA10CP851A
JEA20CP861A
JEA30CP851A
160 JEA40CP861A
140
120
Druck in bar
100
80
60
40
20
0

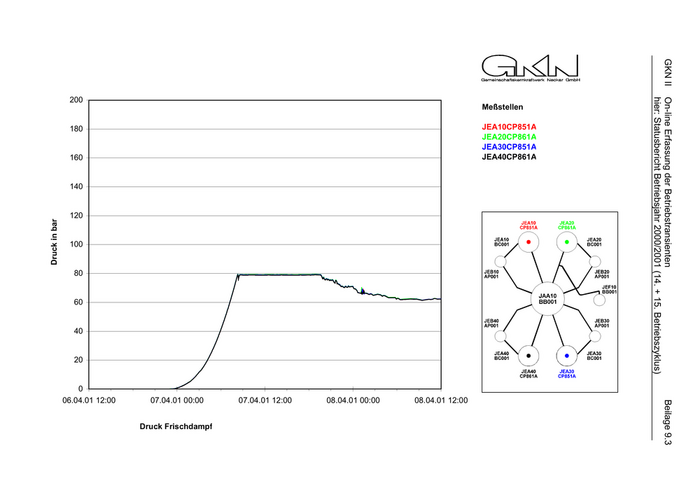

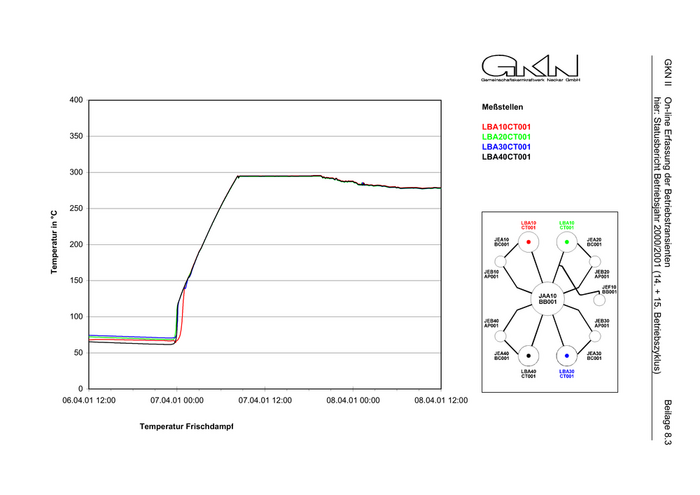

06.04.01 12:00 07.04.01 00:00 07.04.01 12:00 08.04.01 00:00 08.04.01 12:00
Beilage 9.3
Druck Frischdampf
GKN II
200
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
180 JEA10CP851A
JEA20CP861A
JEA30CP851A
160 JEA40CP861A
140
120
Druck in bar
100
80
60
40
20
0
21.10.01 06:00 21.10.01 18:00 22.10.01 06:00 22.10.01 18:00
Beilage 9.4
Druck Frischdampf

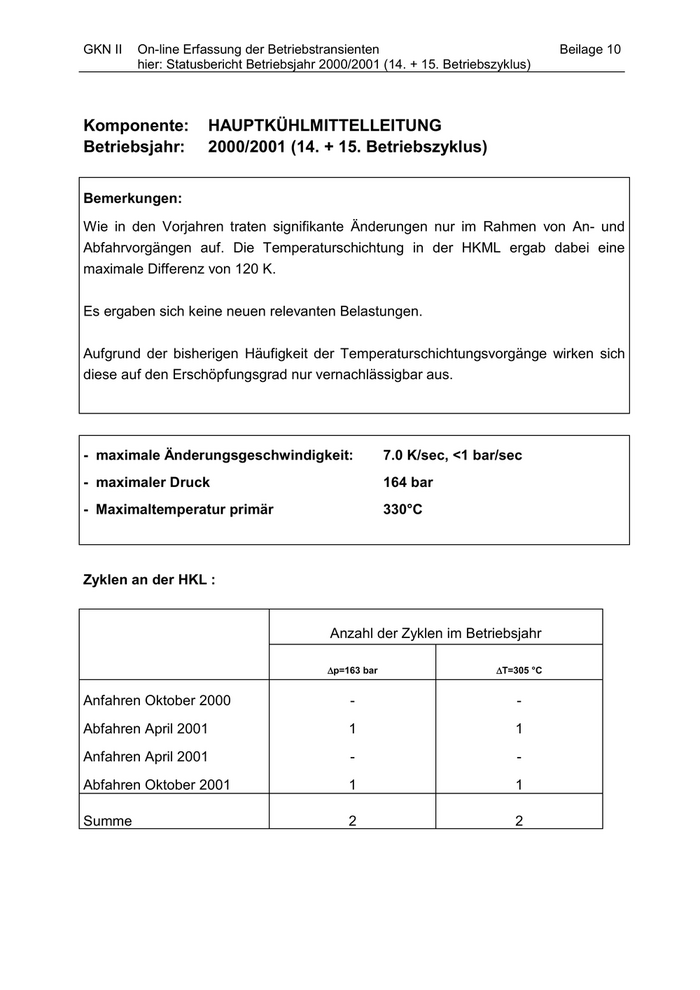

GKN II On-line Erfassung der Betriebstransienten Beilage 10
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
Komponente: HAUPTKÜHLMITTELLEITUNG
Betriebsjahr: 2000/2001 (14. + 15. Betriebszyklus)
Bemerkungen:
Wie in den Vorjahren traten signifikante Änderungen nur im Rahmen von An- und
Abfahrvorgängen auf. Die Temperaturschichtung in der HKML ergab dabei eine
maximale Differenz von 120 K.
Es ergaben sich keine neuen relevanten Belastungen.
Aufgrund der bisherigen Häufigkeit der Temperaturschichtungsvorgänge wirken sich
diese auf den Erschöpfungsgrad nur vernachlässigbar aus.
- maximale Änderungsgeschwindigkeit: 7.0 K/sec, <1 bar/sec
- maximaler Druck 164 bar
- Maximaltemperatur primär 330°C
Zyklen an der HKL :
Anzahl der Zyklen im Betriebsjahr
∆p=163 bar ∆T=305 °C
Anfahren Oktober 2000 - -
Abfahren April 2001 1 1
Anfahren April 2001 - -
Abfahren Oktober 2001 1 1
Summe 2 2
GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
JEC20CT021
350 JEC20CT022
JEC20CT023
JEC20CT024
JEC20CT025
300
250
Temperatur in °C
200
150
100
50
0

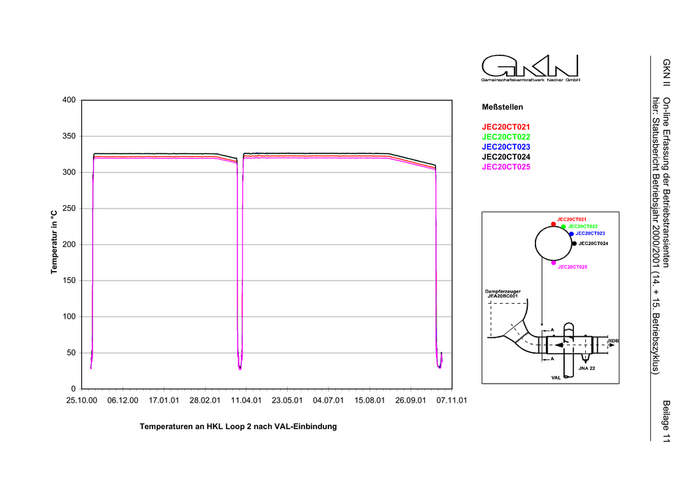

25.10.00 06.12.00 17.01.01 28.02.01 11.04.01 23.05.01 04.07.01 15.08.01 26.09.01 07.11.01
Beilage 11
Temperaturen an HKL Loop 2 nach VAL-Einbindung
GKN II
400
hier: Statusbericht Betriebsjahr 2000/2001 (14. + 15. Betriebszyklus)
On-line Erfassung der Betriebstransienten
Meßstellen
JEC20CT021
350 JEC20CT022
JEC20CT023
JEC20CT024
JEC20CT025
300
250
Temperatur in °C
200
150
100
50
0

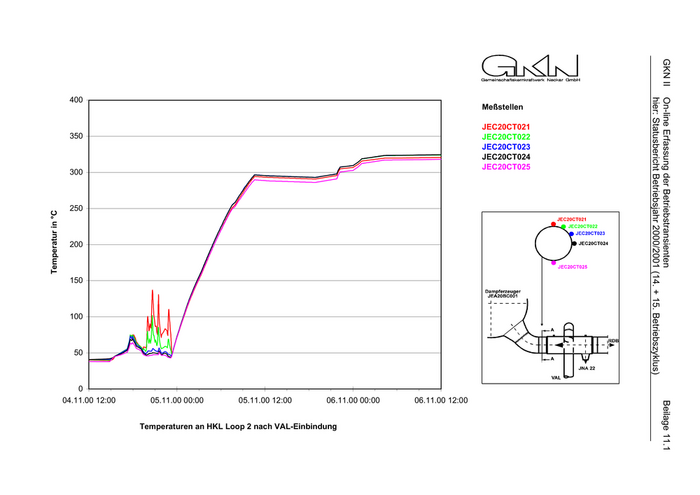

04.11.00 12:00 05.11.00 00:00 05.11.00 12:00 06.11.00 00:00 06.11.00 12:00
Beilage 11.1
Temperaturen an HKL Loop 2 nach VAL-Einbindung
