GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JEC20CT021
JEC20CT022
JEC20CT023
JEC20CT024
300
JEC20CT025
250
Temperatur in °C
200
150
100
50
0
17.08.02 00:00 17.08.02 12:00 18.08.02 00:00 18.08.02 12:00

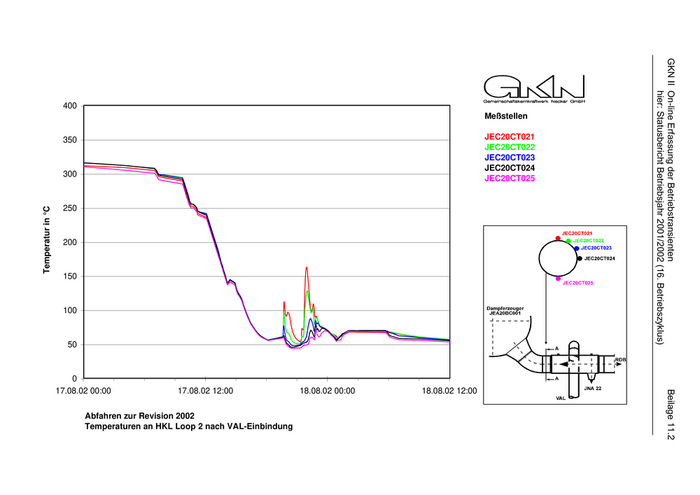

Beilage 11.2
Abfahren zur Revision 2002
Temperaturen an HKL Loop 2 nach VAL-Einbindung

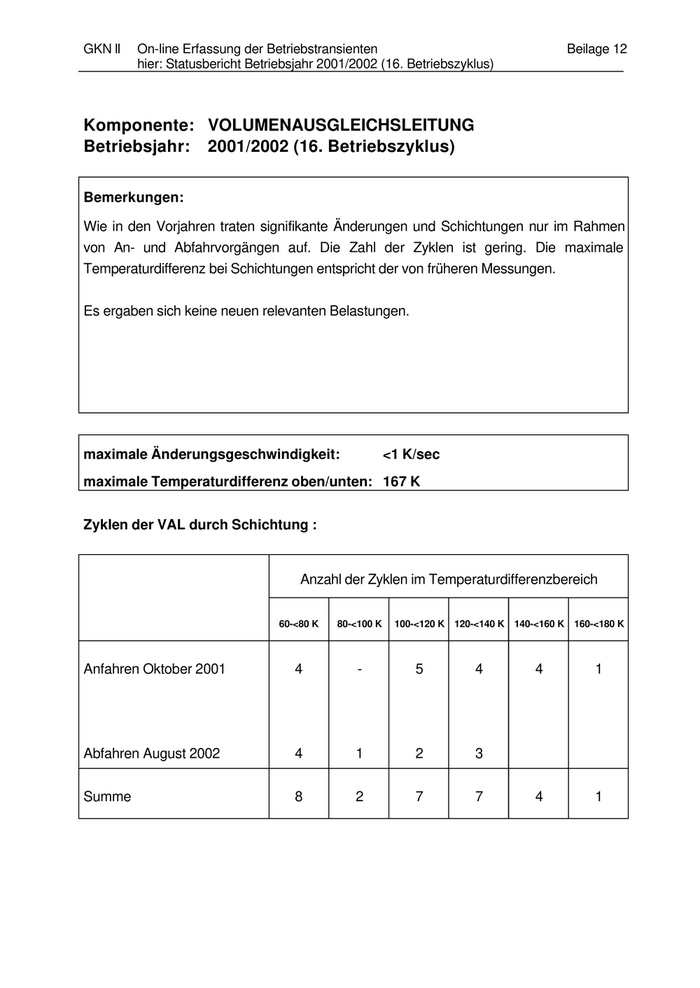

GKN II On-line Erfassung der Betriebstransienten Beilage 12
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
Komponente: VOLUMENAUSGLEICHSLEITUNG
Betriebsjahr: 2001/2002 (16. Betriebszyklus)
Bemerkungen:
Wie in den Vorjahren traten signifikante Änderungen und Schichtungen nur im Rahmen
von An- und Abfahrvorgängen auf. Die Zahl der Zyklen ist gering. Die maximale
Temperaturdifferenz bei Schichtungen entspricht der von früheren Messungen.
Es ergaben sich keine neuen relevanten Belastungen.
maximale Änderungsgeschwindigkeit: <1 K/sec
maximale Temperaturdifferenz oben/unten: 167 K
Zyklen der VAL durch Schichtung :
Anzahl der Zyklen im Temperaturdifferenzbereich
60-<80 K 80-<100 K 100-<120 K 120-<140 K 140-<160 K 160-<180 K
Anfahren Oktober 2001 4 - 5 4 4 1
Abfahren August 2002 4 1 2 3
Summe 8 2 7 7 4 1
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JEF10CT111
JEF10CT112
JEF10CT113
JEF10CT114
300
JEF10CT115
JEF10CT116
JEF10CT117
250
Temperatur in °C
200
150
100
50
0
16.10.01 27.11.01 08.01.02 19.02.02 02.04.02 14.05.02 25.06.02 06.08.02 17.09.02

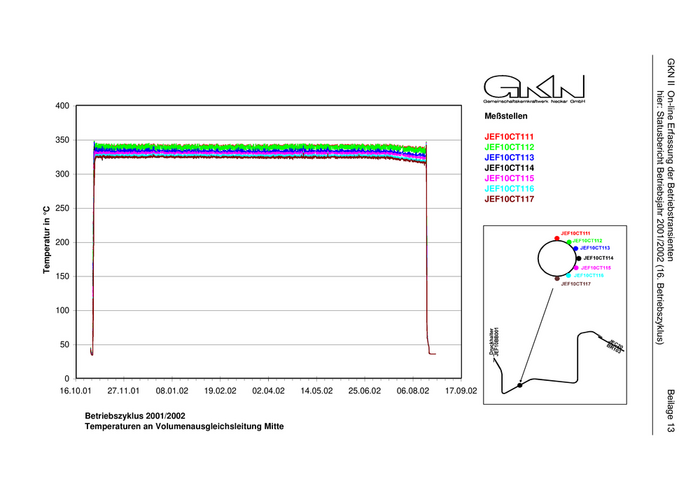

Beilage 13
Betriebszyklus 2001/2002
Temperaturen an Volumenausgleichsleitung Mitte
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JEF10CT111
JEF10CT112
JEF10CT113
JEF10CT114
300
JEF10CT115
JEF10CT116
JEF10CT117
250
Temperatur in °C
200
150
100
50
0
30.10.01 06:00 30.10.01 18:00 31.10.01 06:00 31.10.01 18:00 01.11.01 06:00

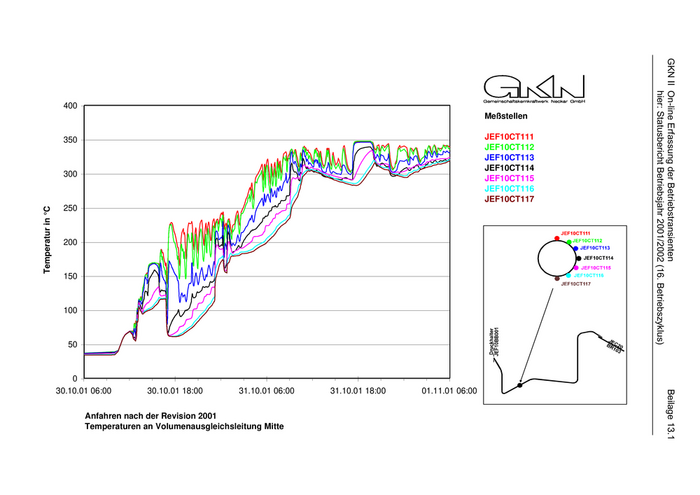

Beilage 13.1
Anfahren nach der Revision 2001
Temperaturen an Volumenausgleichsleitung Mitte
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JEF10CT111
JEF10CT112
JEF10CT113
JEF10CT114
300
JEF10CT115
JEF10CT116
JEF10CT117
250
Temperatur in °C
200
150
100
50
0
17.08.02 00:00 17.08.02 12:00 18.08.02 00:00 18.08.02 12:00

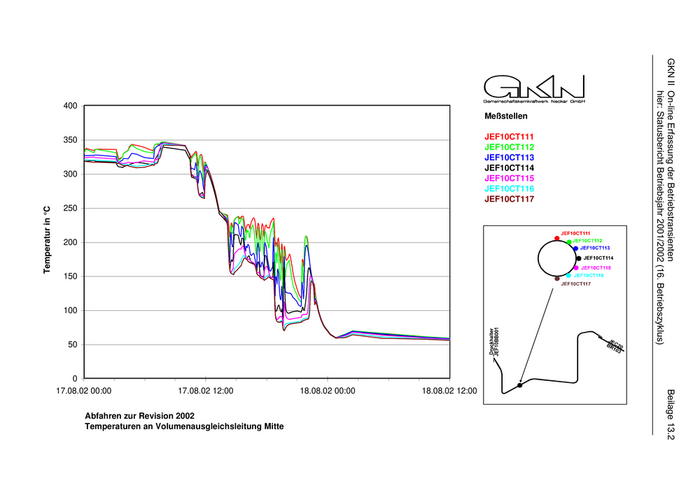

Beilage 13.2
Abfahren zur Revision 2002
Temperaturen an Volumenausgleichsleitung Mitte

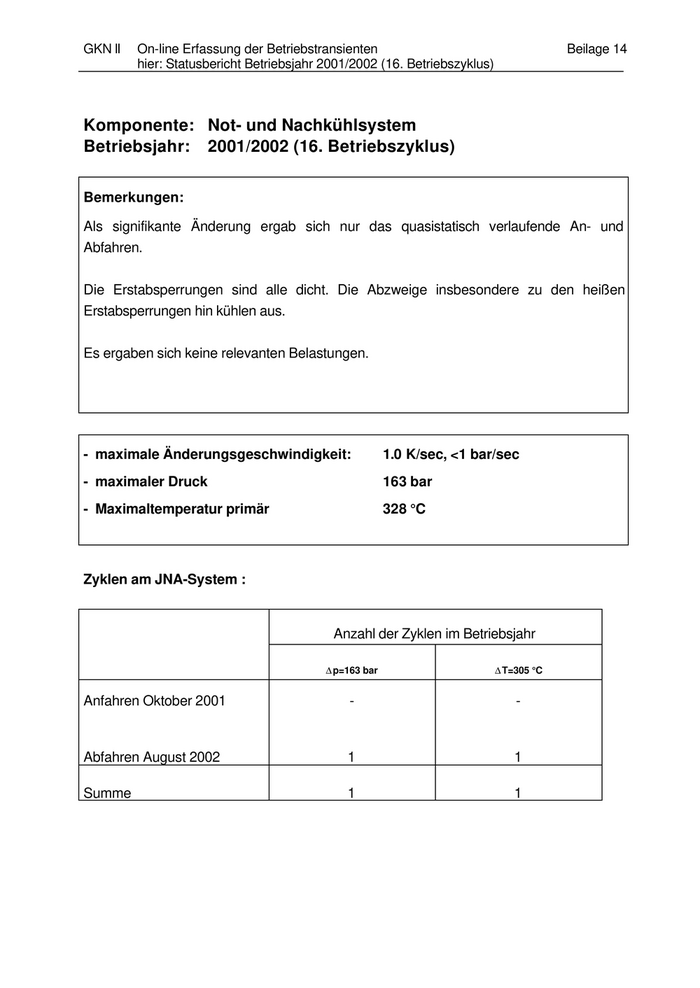

GKN II On-line Erfassung der Betriebstransienten Beilage 14
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
Komponente: Not- und Nachkühlsystem
Betriebsjahr: 2001/2002 (16. Betriebszyklus)
Bemerkungen:
Als signifikante Änderung ergab sich nur das quasistatisch verlaufende An- und
Abfahren.
Die Erstabsperrungen sind alle dicht. Die Abzweige insbesondere zu den heißen
Erstabsperrungen hin kühlen aus.
Es ergaben sich keine relevanten Belastungen.
- maximale Änderungsgeschwindigkeit: 1.0 K/sec, <1 bar/sec
- maximaler Druck 163 bar
- Maximaltemperatur primär 328 °C
Zyklen am JNA-System :
Anzahl der Zyklen im Betriebsjahr
∆ p=163 bar ∆ T=305 °C
Anfahren Oktober 2001 - -
Abfahren August 2002 1 1
Summe 1 1
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JYL32CT071
JYL32CT074
JYL32CT077
JNA31CT011
300
JNA31CT012
250
Temperatur in °C
200
150
100
50
0
16.10.01 27.11.01 08.01.02 19.02.02 02.04.02 14.05.02 25.06.02 06.08.02 17.09.02

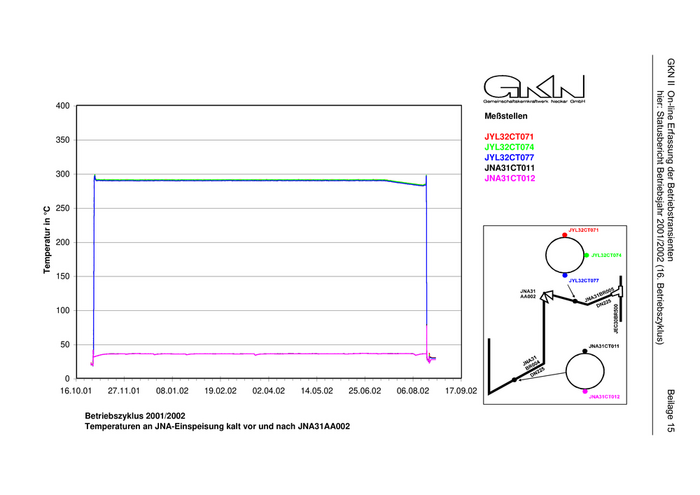

Beilage 15
Betriebszyklus 2001/2002
Temperaturen an JNA-Einspeisung kalt vor und nach JNA31AA002
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JYL32CT071
JYL32CT074
JYL32CT077
JNA31CT011
300
JNA31CT012
250
Temperatur in °C
200
150
100
50
0
30.10.01 06:00 30.10.01 18:00 31.10.01 06:00 31.10.01 18:00 01.11.01 06:00

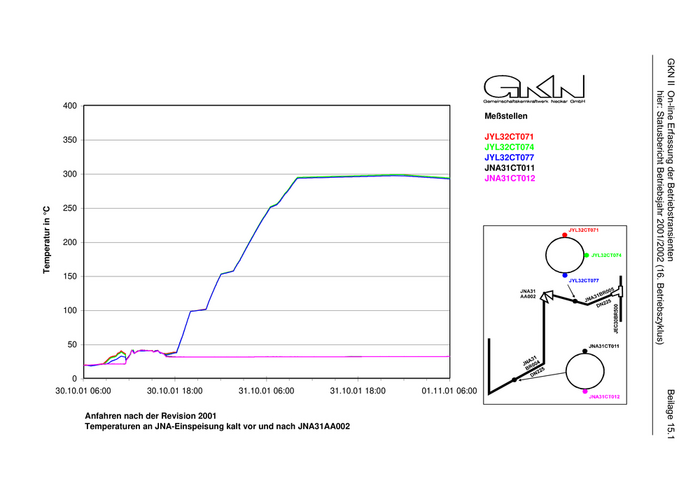

Beilage 15.1
Anfahren nach der Revision 2001
Temperaturen an JNA-Einspeisung kalt vor und nach JNA31AA002
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JYL32CT071
JYL32CT074
JYL32CT077
JNA31CT011
300
JNA31CT012
250
Temperatur in °C
200
150
100
50
0
17.08.02 00:00 17.08.02 12:00 18.08.02 00:00 18.08.02 12:00

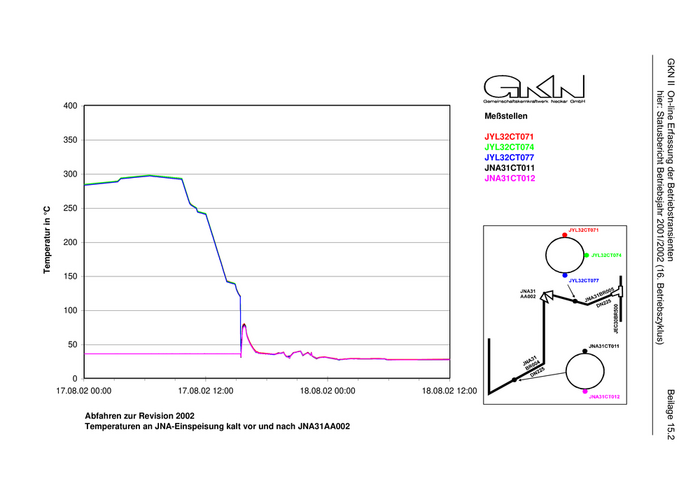

Beilage 15.2
Abfahren zur Revision 2002
Temperaturen an JNA-Einspeisung kalt vor und nach JNA31AA002
GKN III On-line Erfassung der Betriebstransienten
hier: Statusbericht Betriebsjahr 2001/2002 (16. Betriebszyklus)
400
Meßstellen
350 JNA32CT011
JNA32CT012
JNA32CT021
JNA32CT022
300
250
Temperatur in °C
200
150
100
50
0
16.10.01 27.11.01 08.01.02 19.02.02 02.04.02 14.05.02 25.06.02 06.08.02 17.09.02

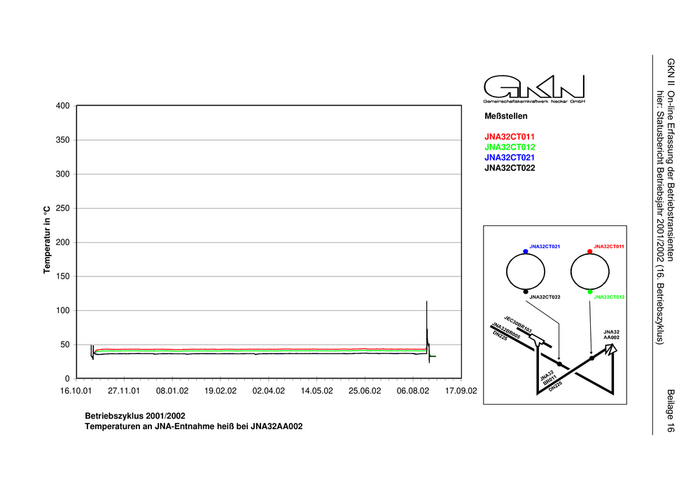

Beilage 16
Betriebszyklus 2001/2002
Temperaturen an JNA-Entnahme heiß bei JNA32AA002
