Alterungsmanagement mechanischer Komponenten
Meßstellen
175 JEC10CP851A
JEA10CP851A
Delta JEC/JEA
150
Druck in bar / Druckdifferenz in bar
125
100
75
50
25
0
MQ / 2003 / 13
21.09.02 02.11.02 14.12.02 25.01.03 08.03.03 19.04.03 31.05.03 12.07.03 23.08.03
Anhang B4.5
Betriebszyklus 2002/2003
Betriebliche Druckmeßstellen am Dampferzeuger I und deren Differenz
GKN II
200
hier: Statusbericht Betriebsjahr 2002/2003 (17. Betriebszyklus)
Alterungsmanagement mechanischer Komponenten
Meßstellen
175 JEC20CP861A
JEA20CP861A
Delta JEC/JEA
150
Druck in bar / Druckdifferenz in bar
125
100
75
50
25
0
MQ / 2003 / 13
21.09.02 02.11.02 14.12.02 25.01.03 08.03.03 19.04.03 31.05.03 12.07.03 23.08.03
Anhang B4.6
Betriebszyklus 2002/2003

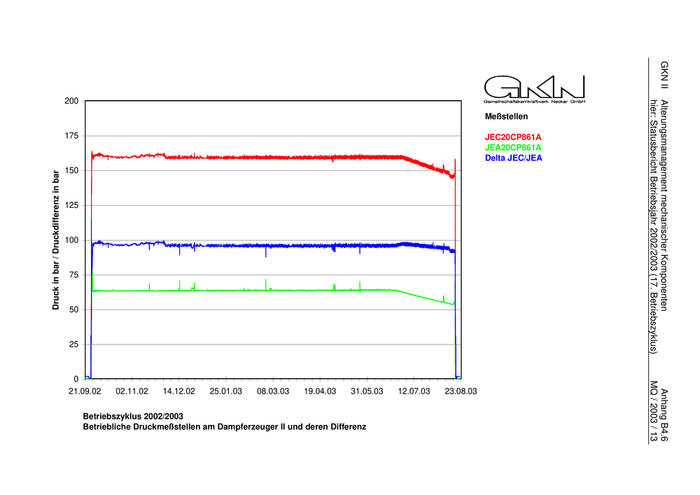

Betriebliche Druckmeßstellen am Dampferzeuger II und deren Differenz
GKN II
200
hier: Statusbericht Betriebsjahr 2002/2003 (17. Betriebszyklus)
Alterungsmanagement mechanischer Komponenten
Meßstellen
175 JEC30CP871A
JEA30CP851A
Delta JEC/JEA
150
Druck in bar / Druckdifferenz in bar
125
100
75
50
25
0
MQ / 2003 / 13
21.09.02 02.11.02 14.12.02 25.01.03 08.03.03 19.04.03 31.05.03 12.07.03 23.08.03
Anhang B4.7
Betriebszyklus 2002/2003
Betriebliche Druckmeßstellen am Dampferzeuger III und deren Differenz
GKN II
200
hier: Statusbericht Betriebsjahr 2002/2003 (17. Betriebszyklus)
Alterungsmanagement mechanischer Komponenten
Meßstellen
175 JEC40CP881A
JEA40CP861A
Delta JEC/JEA
150
Druck in bar / Druckdifferenz in bar
125
100
75
50
25
0
MQ / 2003 / 13
21.09.02 02.11.02 14.12.02 25.01.03 08.03.03 19.04.03 31.05.03 12.07.03 23.08.03
Anhang B4.8
Betriebszyklus 2002/2003
Betriebliche Druckmeßstellen am Dampferzeuger IV und deren Differenz
GKN II Alterungsmanagement mechanischer Komponenten Anhang B5.0
hier: Statusbericht Betriebsjahr 2002/2003 (17. Betriebszyklus) MQ / 2003 / 13

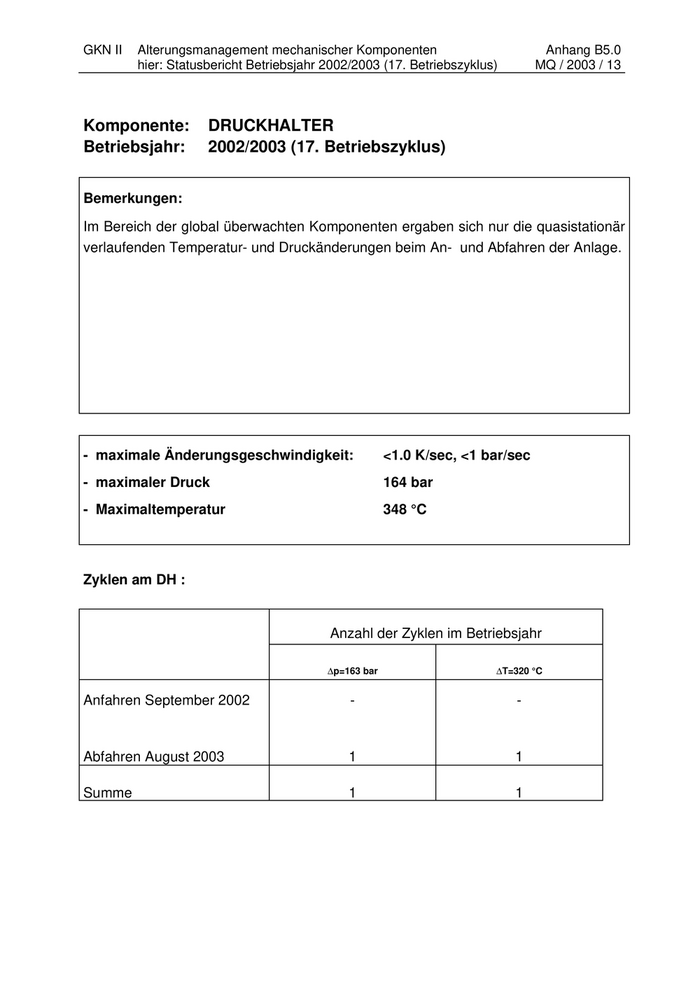

Komponente: DRUCKHALTER
Betriebsjahr: 2002/2003 (17. Betriebszyklus)
Bemerkungen:
Im Bereich der global überwachten Komponenten ergaben sich nur die quasistationär
verlaufenden Temperatur- und Druckänderungen beim An- und Abfahren der Anlage.
- maximale Änderungsgeschwindigkeit: <1.0 K/sec, <1 bar/sec
- maximaler Druck 164 bar
- Maximaltemperatur 348 °C
Zyklen am DH :
Anzahl der Zyklen im Betriebsjahr
∆p=163 bar ∆T=320 °C
Anfahren September 2002 - -
Abfahren August 2003 1 1
Summe 1 1
GKN II
hier: Statusbericht Betriebsjahr 2002/2003 (17. Betriebszyklus)
Alterungsmanagement mechanischer Komponenten
400
Meßstellen
350 JEF10CT001
300
250
Temperatur in °C
200
150
100
50
0
MQ / 2003 / 13
21.09.02 02.11.02 14.12.02 25.01.03 08.03.03 19.04.03 31.05.03 12.07.03 23.08.03
Anhang B5.1
Betriebszyklus 2002/2003

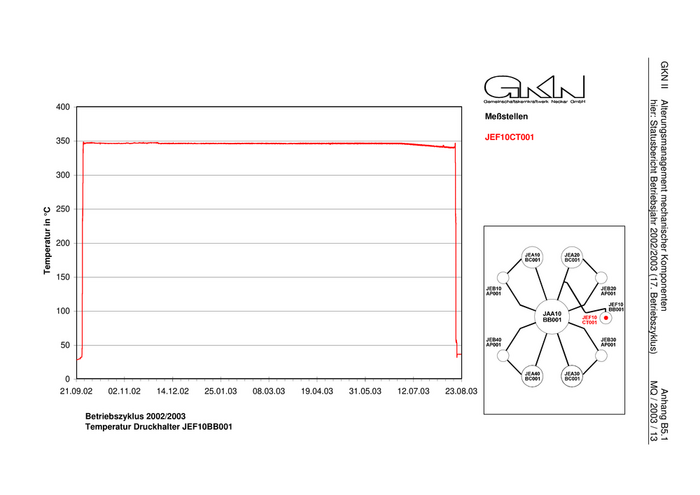

Temperatur Druckhalter JEF10BB001
GKN II
hier: Statusbericht Betriebsjahr 2002/2003 (17. Betriebszyklus)
Alterungsmanagement mechanischer Komponenten
400
Meßstellen
350 JEF10CT001
300
250
Temperatur in °C
200
150
100
50
0
MQ / 2003 / 13
25.09.02 12:00 26.09.02 00:00 26.09.02 12:00 27.09.02 00:00 27.09.02 12:00
Anhang B5.2
Anfahren nach der Revision 2002

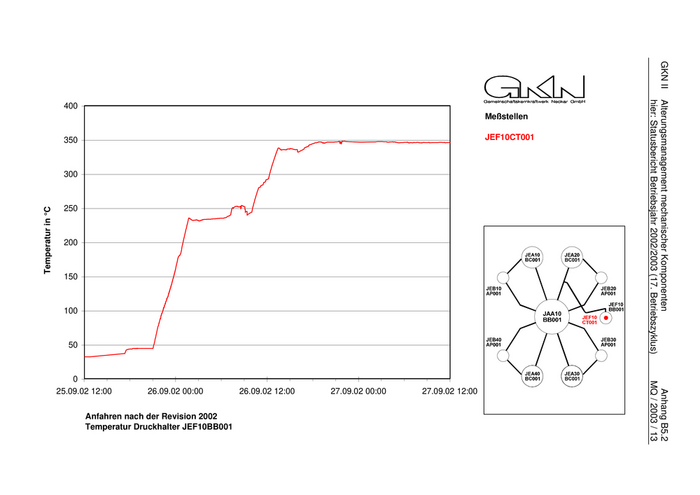

Temperatur Druckhalter JEF10BB001
GKN II
hier: Statusbericht Betriebsjahr 2002/2003 (17. Betriebszyklus)
Alterungsmanagement mechanischer Komponenten
400
Meßstellen
350 JEF10CT001
300
250
Temperatur in °C
200
150
100
50
0
MQ / 2003 / 13
17.08.03 03:00 17.08.03 09:00 17.08.03 15:00 17.08.03 21:00 18.08.03 03:00 18.08.03 09:00 18.08.03 15:00
Anhang B5.3
Abfahren zur Revision 2003

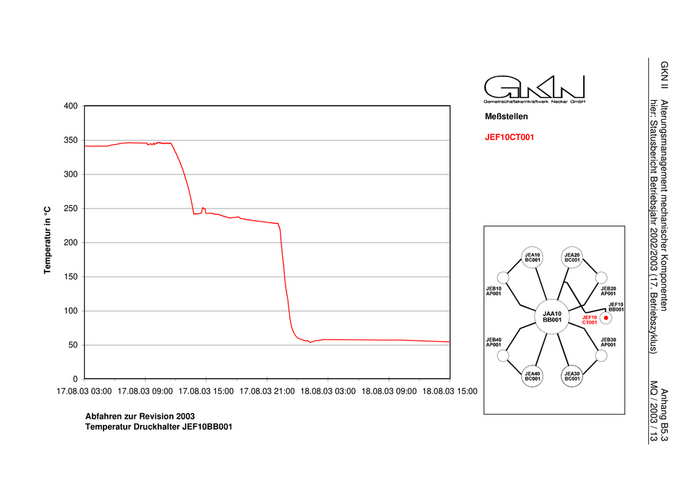

Temperatur Druckhalter JEF10BB001
GKN II Alterungsmanagement mechanischer Komponenten Anhang B6.0
hier: Statusbericht Betriebsjahr 2002/2003 (17. Betriebszyklus) MQ / 2003 / 13

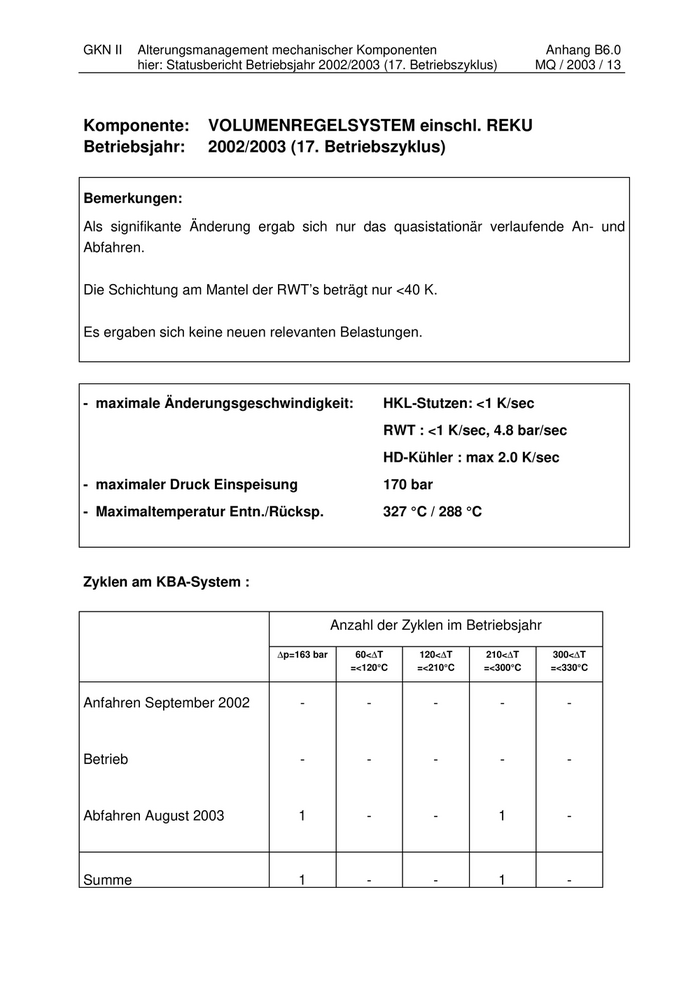

Komponente: VOLUMENREGELSYSTEM einschl. REKU
Betriebsjahr: 2002/2003 (17. Betriebszyklus)
Bemerkungen:
Als signifikante Änderung ergab sich nur das quasistationär verlaufende An- und
Abfahren.
Die Schichtung am Mantel der RWT’s beträgt nur <40 K.
Es ergaben sich keine neuen relevanten Belastungen.
- maximale Änderungsgeschwindigkeit: HKL-Stutzen: <1 K/sec
RWT : <1 K/sec, 4.8 bar/sec
HD-Kühler : max 2.0 K/sec
- maximaler Druck Einspeisung 170 bar
- Maximaltemperatur Entn./Rücksp. 327 °C / 288 °C
Zyklen am KBA-System :
Anzahl der Zyklen im Betriebsjahr
∆p=163 bar 60<∆T 120<∆T 210<∆T 300<∆T
=<120°C =<210°C =<300°C =<330°C
Anfahren September 2002 - - - - -
Betrieb - - - - -
Abfahren August 2003 1 - - 1 -
Summe 1 - - 1 -
GKN II
400
hier: Statusbericht Betriebsjahr 2002/2003 (17. Betriebszyklus)
Alterungsmanagement mechanischer Komponenten
Meßstellen
350
JYL14CT161
JYL14CT162
300
250
Temperatur in °C
200
150
100
50
0
MQ / 2003 / 13
21.09.02 02.11.02 14.12.02 25.01.03 08.03.03 19.04.03 31.05.03 12.07.03 23.08.03
Anhang B6.1
Betriebszyklus 2002/2003
Temperaturen am Einspeiseaustrittsstutzen des REKU KBA12BC001
