This document is part of the request ”Belastungskataloge Kernkraftwerk Neckarwestheim”.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018
Tabelle 5.2
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 1
Betriebszyklus 2017/2018
System / Komponente: Druckhalter JEF1OBB001
JYF40.01 /5.7/ FP Prüfung durchgeführt ohne Befund
JYF40.01 /5.7/ FP Prüfung durchgeführt ohne Befund
JYF40.01 /5.7/ FP Prüfung durchgeführt ohne Befund
JYG10.01 /5.8/ FP Prüfung durchgeführt mit Befund nicht AM relevant
JYG11.01 /5.9/ FP Prüfung durchgeführt ohne Befund
JYG20.01 /5.10/ FP Prüfung durchgeführt ohne Befund
JYH10.01 /5.11/ FP Prüfung durchgeführt mit Befund nicht AM relevant
KD-.DP.S0001 /5.12/ DP keine Prüfung
KD-.IP.E0710 /5.13/ IP keine Prüfung
KD-.XX.E0001 /5.14/ SP keine Prüfung
Auswirkungen auf nein
Absicherung / Status
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

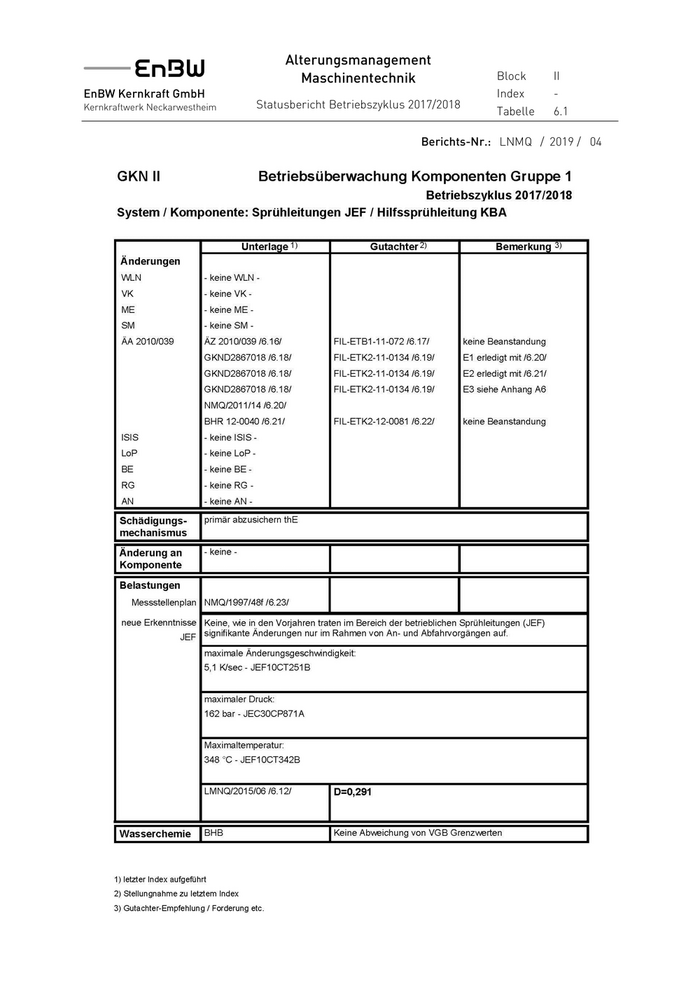

Tabelle 6.1
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 1
Betriebszyklus 2017/2018
System / Komponente: Sprühleitungen JEF / Hilfssprühleitung KBA
Unterlage 1) Gutachter 2) Bemerkung 3)
Änderungen
VVLN - keine WLN -
VK - keine VK -
ME - keine ME -
SM - keine SM -
ÄA 2010/039 ÄZ 2010/039 /6.16/ FIL-ETB1-11-072 /6.17/ keine Beanstandung
GKND2867018 /6.18/ FIL-ETK2-11-0134 /6.19/ El erledigt mit /6.20/
GKND2867018 /6.18/ FIL-ETK2-11-0134 /6.19/ E2 erledigt mit /6.21/
GKND2867018 /6.18/ FIL-ETK2-11-0134 /6.19/ E3 siehe Anhang A6
NMQ/2011/14 /6.20/
BHR 12-0040 /6.21/ FIL-ETK2-12-0081 /6.22/ keine Beanstandung
ISIS - keine ISIS-
LoP - keine LoP -
BE - keine BE -
RG - keine RG -
AN - keine AN -
Schädigungs- primär abzusichern thE
mechanismus
Änderung an - keine -
Komponente
Belastungen
Messstellenplan NMQ/1997/48f /6.23/
neue Erkenntnisse Keine, wie in den Vorjahren traten im Bereich der betrieblichen Sprühleitungen (JEF)
JEF signifikante Änderungen nur im Rahmen von An- und Abfahrvorgängen auf.
maximale Änderungsgeschwindigkeit:
5,1 K/sec - JEF1OCT251B
maximaler Druck:
162 bar - JEC30CP871A
Maximaltemperatur:
348 °C - JEF1OCT342B
LMNQ/2015/06 /6.12/ D=0,291
Wasserchemie I BHB Keine Abweichung von VGB Grenzwerten
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

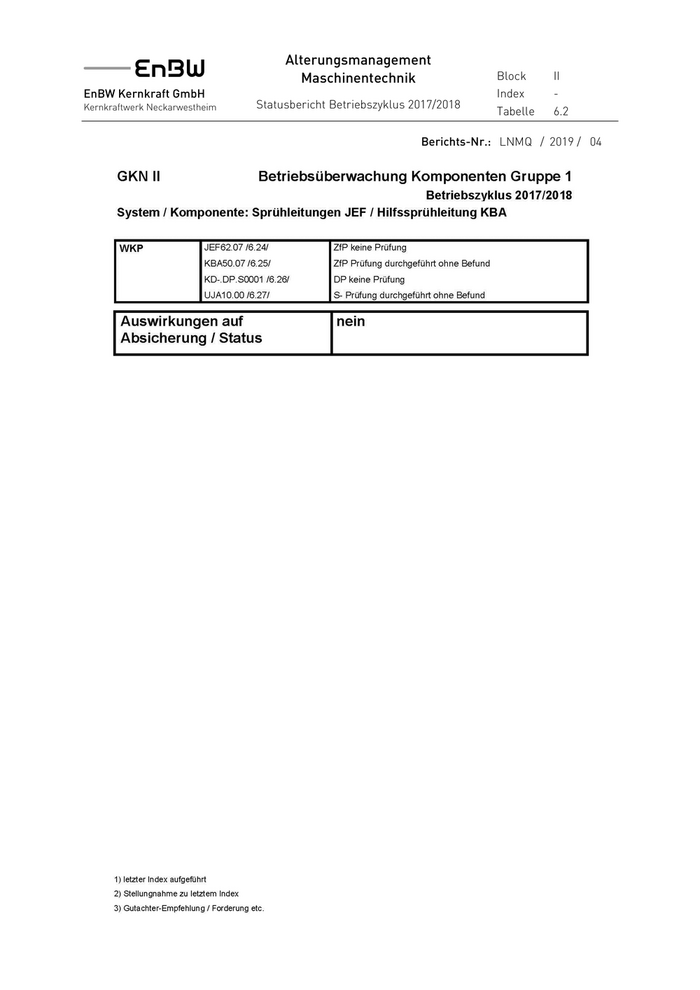

Tabelle 6.2
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 1
Betriebszyklus 2017/2018
System / Komponente: Sprühleitungen JEF / Hilfssprühleitung KBA
WKP JEF62.07 /6.24/ ZfP keine Prüfung
KBA50.07 /6.25/ ZfP Prüfung durchgeführt ohne Befund
KD-.DP.S0001 /6.26/ DP keine Prüfung
UJA10.00 /6.27/ S- Prüfung durchgeführt ohne Befund
Auswirkungen auf nein
Absicherung / Status
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

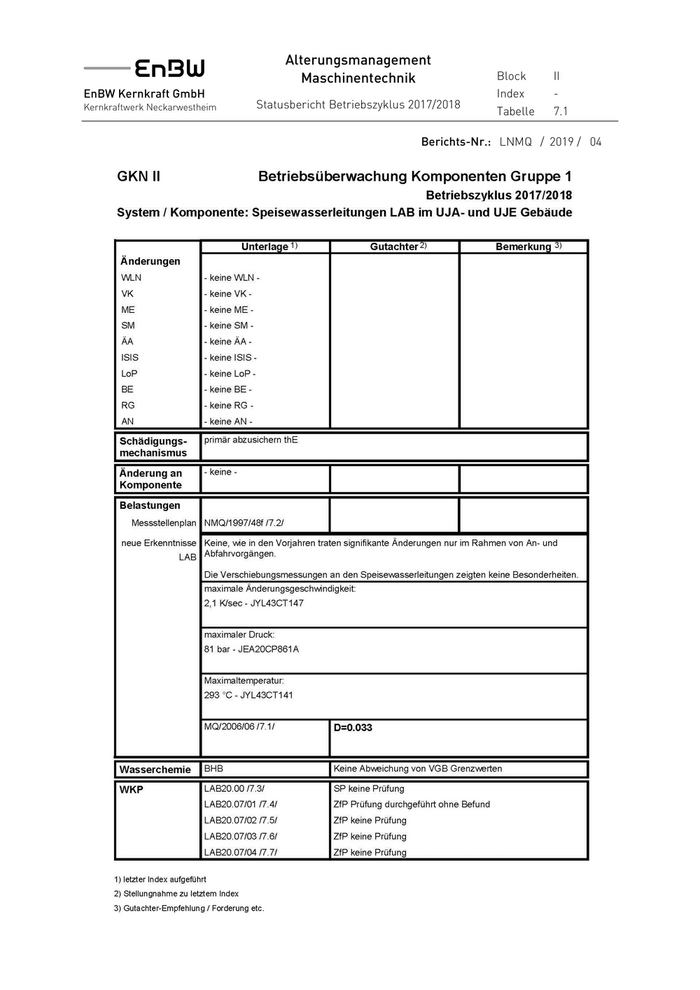

Tabelle 7.1
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 1
Betriebszyklus 2017/2018
System / Komponente: Speisewasserleitungen LAB im UJA- und UJE Gebäude
Unterlage 1) Gutachter 2) Bemerkung 3)
Änderungen
VVLN - keine WLN -
VK - keine VK -
ME - keine ME -
SM - keine SM -
ÄA - keine ÄA -
ISIS - keine ISIS-
LoP - keine LoP -
BE - keine BE -
RG - keine RG -
AN - keine AN -
Schädigungs- primär abzusichern thE
mechanismus
Änderung an - keine -
Komponente
Belastungen
Messstellenplan NMQ/1997/48f /7.2/
neue Erkenntnisse Keine, wie in den Vorjahren traten signifikante Änderungen nur im Rahmen von An- und
LAB Abfahrvorgängen.
Die Verschiebungsmessungen an den Speisewasserleitungen zeigten keine Besonderheiten.
maximale Änderungsgeschwindigkeit:
2,1 K/sec - JYL43CT147
maximaler Druck:
81 bar - JEA20CP861A
Maximaltemperatur:
293 °C - JYL43CT141
MQ/2006/06 /7.1/ D=0.033
Wasserchemie I BHB Keine Abweichung von VGB Grenzwerten
WKP LAB20.00 /7.3/ SP keine Prüfung
LAB20.07/01 /7.4/ ZfP Prüfung durchgeführt ohne Befund
LAB20.07/02 /7.5/ ZfP keine Prüfung
LAB20.07/03 /7.6/ ZfP keine Prüfung
LAB20.07/04 /7.7/ ZfP keine Prüfung
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

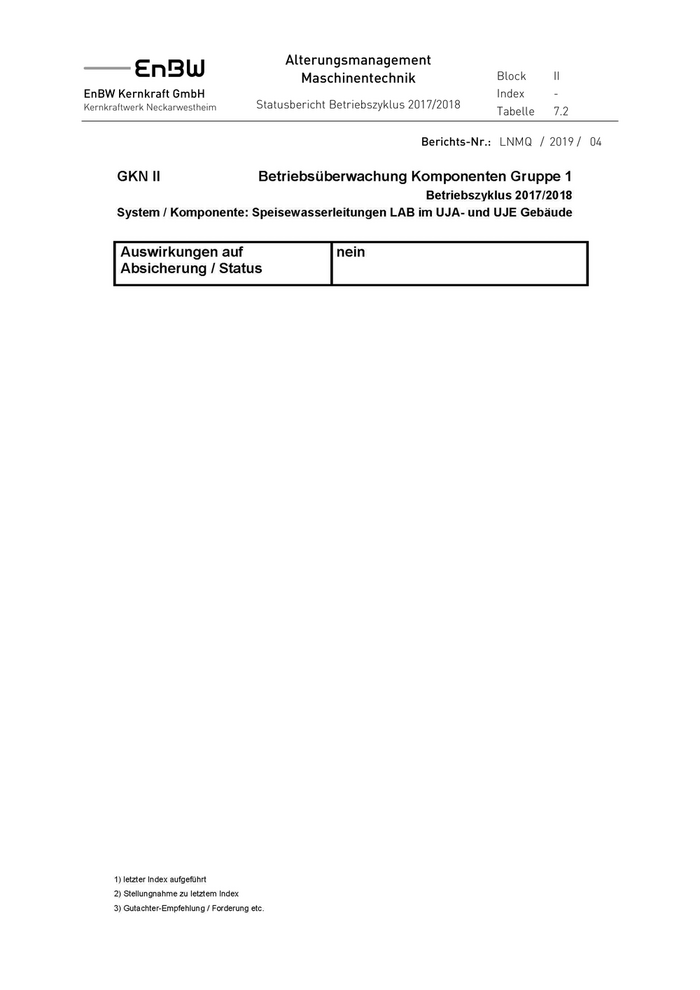

Tabelle 7.2
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 1
Betriebszyklus 2017/2018
System / Komponente: Speisewasserleitungen LAB im UJA- und UJE Gebäude
Auswirkungen auf nein
Absicherung / Status
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

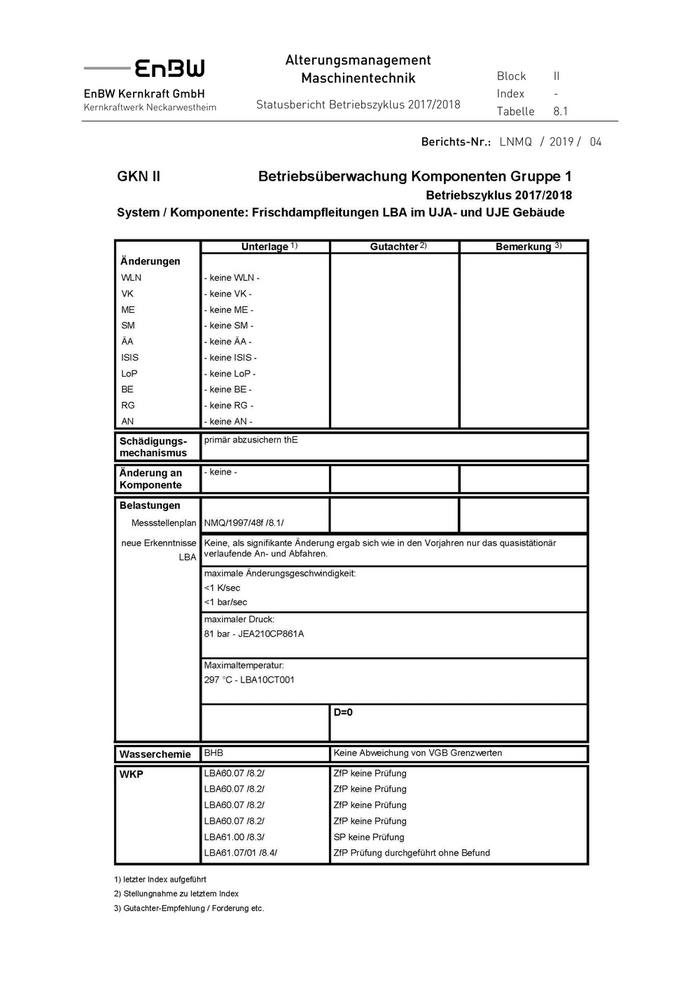

Tabelle 8.1
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 1
Betriebszyklus 2017/2018
System / Komponente: Frischdampfleitungen LBA im UJA- und UJE Gebäude
Unterlage 1) Gutachter 2) Bemerkung 3)
Änderungen
VVLN - keine WLN -
VK - keine VK -
ME - keine ME -
SM - keine SM -
ÄA - keine ÄA -
ISIS - keine ISIS-
LoP - keine LoP -
BE - keine BE -
RG - keine RG -
AN - keine AN -
Schädigungs- primär abzusichern thE
mechanismus
Änderung an - keine -
Komponente
Belastungen
Messstellenplan NMQ/1997/48f /8.1/
neue Erkenntnisse Keine, als signifikante Änderung ergab sich wie in den Vorjahren nur das quasistätionär
LBA verlaufende An- und Abfahren.
maximale Änderungsgeschwindigkeit:
<1 K/sec
<1 bar/sec
maximaler Druck:
81 bar - JEA210CP861A
Maximaltemperatur:
297 °C - LBA1OCT001
D=0
Wasserchemie I BHB Keine Abweichung von VGB Grenzwerten
WKP LBA60.07 /8.2/ ZfP keine Prüfung
LBA60.07 /8.2/ ZfP keine Prüfung
LBA60.07 /8.2/ ZfP keine Prüfung
LBA60.07 /8.2/ ZfP keine Prüfung
LBA61.00 /8.3/ SP keine Prüfung
LBA61.07/01 /8.4/ ZfP Prüfung durchgeführt ohne Befund
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

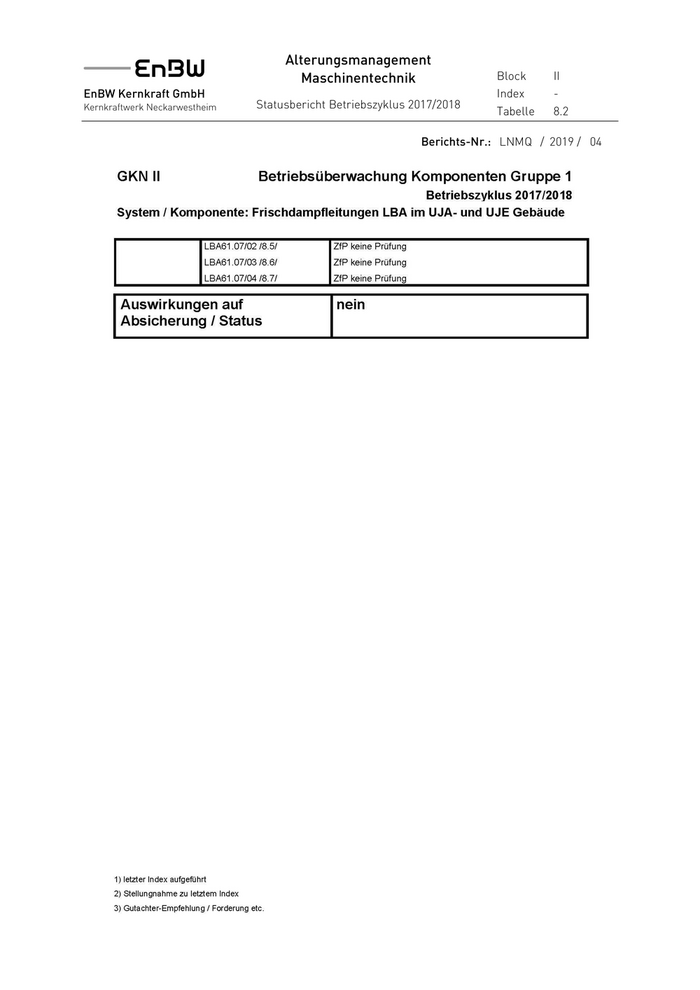

Tabelle 8.2
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 1
Betriebszyklus 2017/2018
System / Komponente: Frischdampfleitungen LBA im UJA- und UJE Gebäude
LBA61.07/02 /8.5/ ZfP keine Prüfung
LBA61.07/03 /8.6/ ZfP keine Prüfung
LBA61.07/04 /8.7/ ZfP keine Prüfung
Auswirkungen auf nein
Absicherung / Status
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018
Tabelle 21.1
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
System / Komponente: Volumenregelsystem KBA
Unterlage 1) Gutachter 2) Bemerkung 3)
Änderungen
VVLN - keine WLN -
VK - keine VK -
ME - keine ME -
SM - keine SM -
ÄA - keine ÄA -
ISIS 2007/07
LoP - keine LoP -
BE - keine BE -
RG - keine RG -
AN - keine AN -
Schädigungs- primär abzusichern thE
mechanismus
Änderung an - keine -
Komponente
Belastungen
Messstellenplan NMQ/1997/48f /21.2/
neue Erkenntnisse Keine, als signifikante Änderung ergab sich wie in den Vorjahren nur das quasistätionär
KBA verlaufende An- und Abfahren.
maximale Änderungsgeschwindigkeit HKL-Stutzen:
<1 K/sec
maximale Änderungsgeschwindigkeit RVVT:
<1 K/sec
46,6 bar/sec - KBA41CP001
maximale Änderungsgeschwindigkeit HD-Kühler:
1,7 K/sec - JYL15CT112
maximaler Druck Einspeisung:
197 bar - KBA41CP001
Maximaltemperatur Entn./Rücksp.:
301 °C - JEC3OCT002
288 °C - JYL13CT152
R321/85/180 /21.1/ D=0.054
Wasserchemie I BHB I Keine Abweichung von VGB Grenzwerten
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

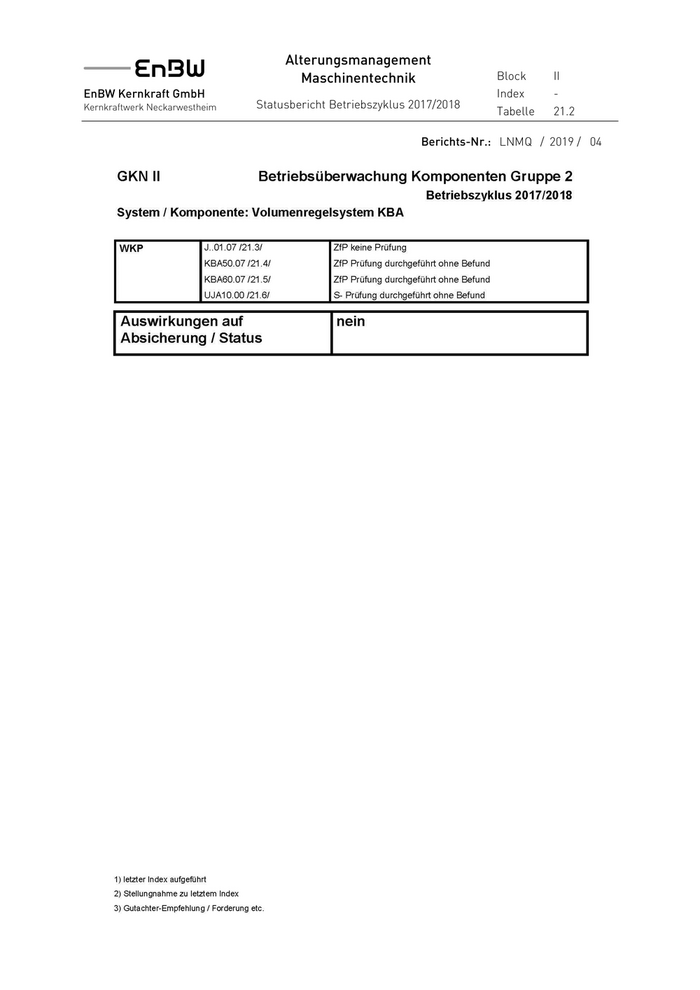

Tabelle 21.2
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
System / Komponente: Volumenregelsystem KBA
WKP J..01.07 /21.3/ ZfP keine Prüfung
KBA50.07 /21.4/ ZfP Prüfung durchgeführt ohne Befund
KBA60.07 /21.5/ ZfP Prüfung durchgeführt ohne Befund
UJA10.00 /21.6/ S- Prüfung durchgeführt ohne Befund
Auswirkungen auf nein
Absicherung / Status
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
Alterungsmanagement
En!3W Maschinentechnik Block II
EnBW Kernkraft GmbH Index -
Kernkraftwerk Neckarwestheim Statusbericht Betriebszyklus 2017/2018

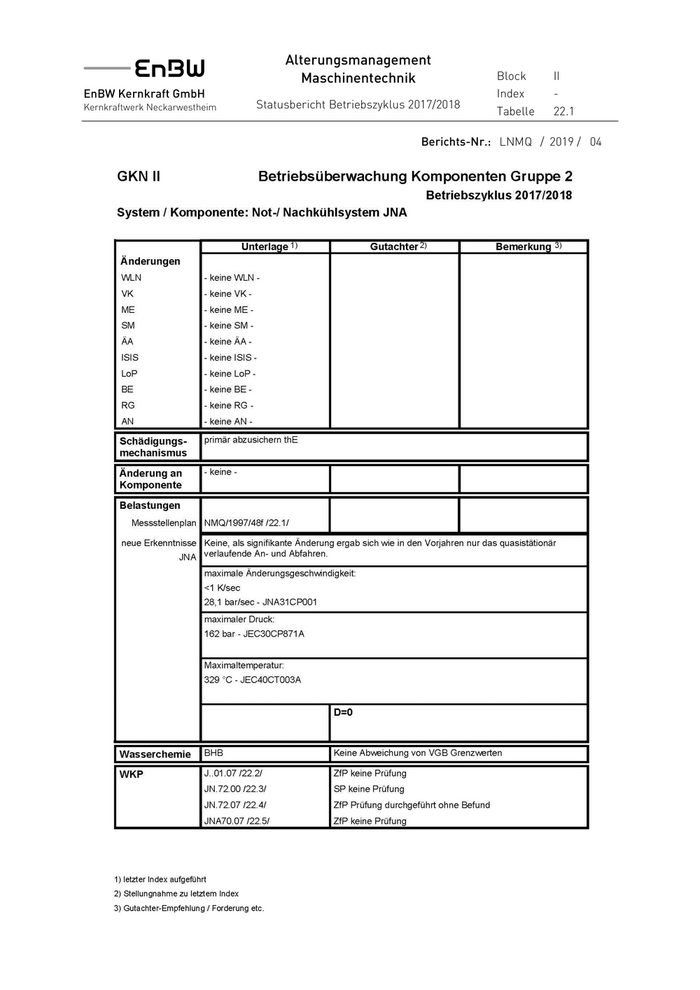

Tabelle 22.1
Berichts-Nr.: LNMQ / 2019 / 04
GKN II Betriebsüberwachung Komponenten Gruppe 2
Betriebszyklus 2017/2018
System / Komponente: Not-/ Nachkühlsystem JNA
Unterlage 1) Gutachter 2) Bemerkung 3)
Änderungen
VVLN - keine WLN -
VK - keine VK -
ME - keine ME -
SM - keine SM -
ÄA - keine ÄA -
ISIS - keine ISIS-
LoP - keine LoP -
BE - keine BE -
RG - keine RG -
AN - keine AN -
Schädigungs- primär abzusichern thE
mechanismus
Änderung an - keine -
Komponente
Belastungen
Messstellenplan NMQ/1997/48f /22.1/
neue Erkenntnisse Keine, als signifikante Änderung ergab sich wie in den Vorjahren nur das quasistätionär
JNA verlaufende An- und Abfahren.
maximale Änderungsgeschwindigkeit:
<1 K/sec
28,1 bar/sec - JNA31CP001
maximaler Druck:
162 bar - JEC30CP871A
Maximaltemperatur:
329 °C - JEC4OCT003A
D=0
Wasserchemie I BHB Keine Abweichung von VGB Grenzwerten
WKP J..01.07 /22.2/ ZfP keine Prüfung
JN.72.00 /22.3/ SP keine Prüfung
JN.72.07 /22.4/ ZfP Prüfung durchgeführt ohne Befund
JNA70.07 /22.5/ ZfP keine Prüfung
1) letzter Index aufgeführt
2) Stellungnahme zu letztem Index
3) Gutachter-Empfehlung / Forderung etc.
