140979-005-20130423datenblatt
This document is part of the request ”Standortbescheinigungen 142004, 141194, 145480, 140979”.

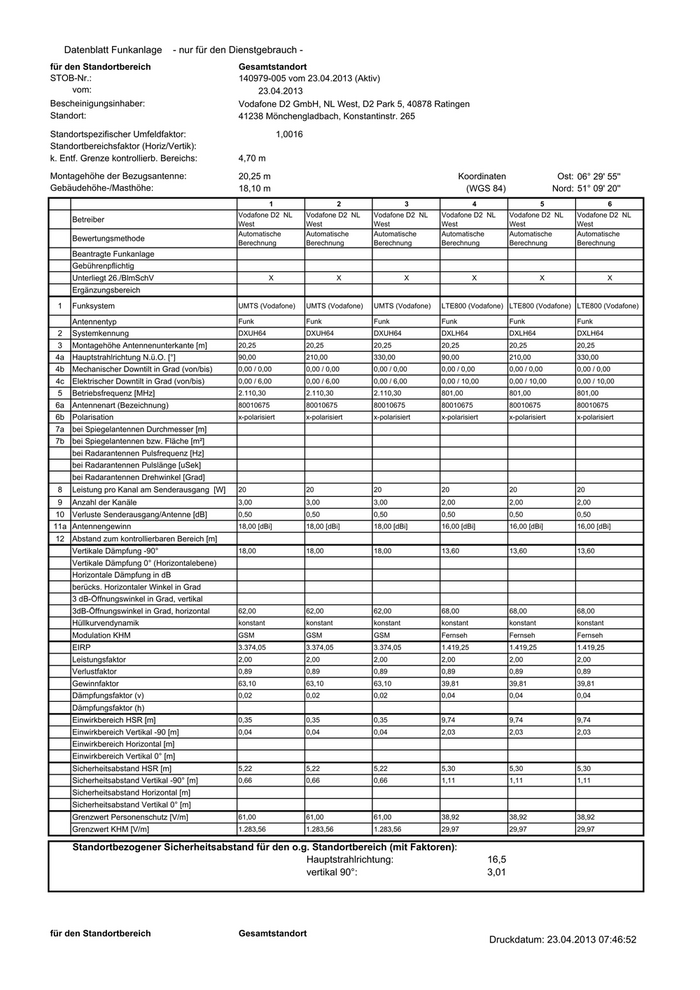

Datenblatt Funkanlage - nur für den Dienstgebrauch -
für den Standortbereich Gesamtstandort
STOB-Nr.: 140979-005 vom 23.04.2013 (Aktiv)
vom: 23.04.2013
Bescheinigungsinhaber: Vodafone D2 GmbH, NL West, D2 Park 5, 40878 Ratingen
Standort: 41238 Mönchengladbach, Konstantinstr. 265
Standortspezifischer Umfeldfaktor: 1,0016
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 4,70 m
Montagehöhe der Bezugsantenne: 20,25 m Koordinaten Ost: 06° 29' 55''
Gebäudehöhe-/Masthöhe: 18,10 m (WGS 84) Nord: 51° 09' 20''
1 2 3 4 5 6
Vodafone D2 NL Vodafone D2 NL Vodafone D2 NL Vodafone D2 NL Vodafone D2 NL Vodafone D2 NL
Betreiber
West West West West West West
Automatische Automatische Automatische Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung Berechnung Berechnung Berechnung
Beantragte Funkanlage
Gebührenpflichtig
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem UMTS (Vodafone) UMTS (Vodafone) UMTS (Vodafone) LTE800 (Vodafone) LTE800 (Vodafone) LTE800 (Vodafone)
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung DXUH64 DXUH64 DXUH64 DXLH64 DXLH64 DXLH64
3 Montagehöhe Antennenunterkante [m] 20,25 20,25 20,25 20,25 20,25 20,25
4a Hauptstrahlrichtung N.ü.O. [°] 90,00 210,00 330,00 90,00 210,00 330,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 6,00 0,00 / 6,00 0,00 / 6,00 0,00 / 10,00 0,00 / 10,00 0,00 / 10,00
5 Betriebsfrequenz [MHz] 2.110,30 2.110,30 2.110,30 801,00 801,00 801,00
6a Antennenart (Bezeichnung) 80010675 80010675 80010675 80010675 80010675 80010675
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 20 20 20 20 20 20
9 Anzahl der Kanäle 3,00 3,00 3,00 2,00 2,00 2,00
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50 0,50 0,50
11a Antennengewinn 18,00 [dBi] 18,00 [dBi] 18,00 [dBi] 16,00 [dBi] 16,00 [dBi] 16,00 [dBi]
12 Abstand zum kontrollierbaren Bereich [m]
Vertikale Dämpfung -90° 18,00 18,00 18,00 13,60 13,60 13,60
Vertikale Dämpfung 0° (Horizontalebene)
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal
3dB-Öffnungswinkel in Grad, horizontal 62,00 62,00 62,00 68,00 68,00 68,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM Fernseh Fernseh Fernseh
EIRP 3.374,05 3.374,05 3.374,05 1.419,25 1.419,25 1.419,25
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,89 0,89 0,89 0,89 0,89 0,89
Gewinnfaktor 63,10 63,10 63,10 39,81 39,81 39,81
Dämpfungsfaktor (v) 0,02 0,02 0,02 0,04 0,04 0,04
Dämpfungsfaktor (h)
Einwirkbereich HSR [m] 0,35 0,35 0,35 9,74 9,74 9,74
Einwirkbereich Vertikal -90 [m] 0,04 0,04 0,04 2,03 2,03 2,03
Einwirkbereich Horizontal [m]
Einwirkbereich Vertikal 0° [m]
Sicherheitsabstand HSR [m] 5,22 5,22 5,22 5,30 5,30 5,30
Sicherheitsabstand Vertikal -90° [m] 0,66 0,66 0,66 1,11 1,11 1,11
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 38,92 38,92 38,92
Grenzwert KHM [V/m] 1.283,56 1.283,56 1.283,56 29,97 29,97 29,97
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 16,5
vertikal 90°: 3,01
für den Standortbereich Gesamtstandort
Druckdatum: 23.04.2013 07:46:52

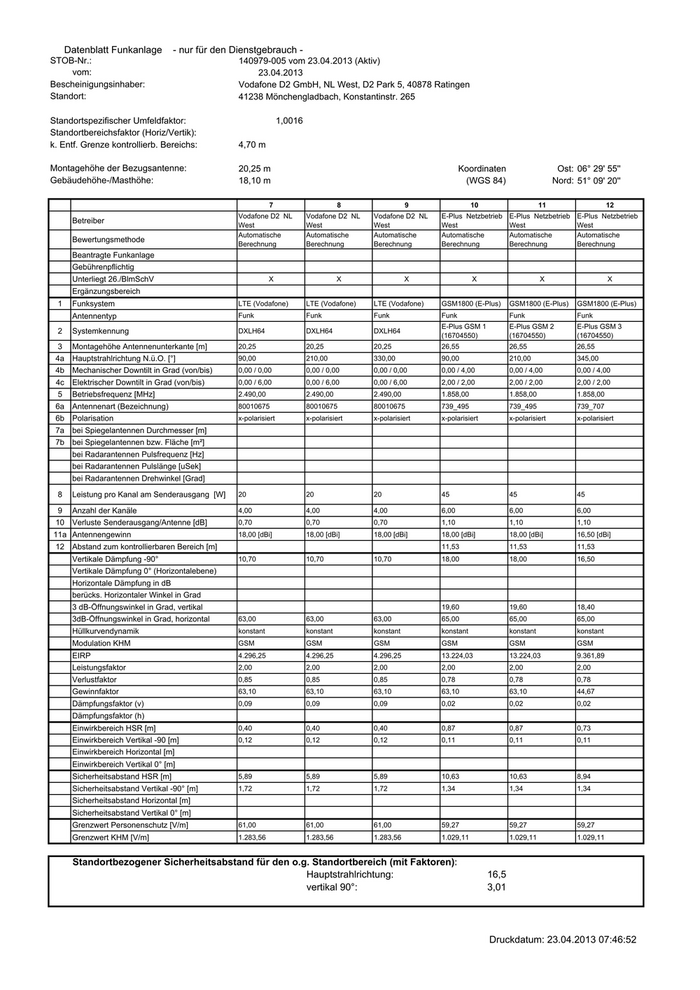

Datenblatt Funkanlage - nur für den Dienstgebrauch -
STOB-Nr.: 140979-005 vom 23.04.2013 (Aktiv)
vom: 23.04.2013
Bescheinigungsinhaber: Vodafone D2 GmbH, NL West, D2 Park 5, 40878 Ratingen
Standort: 41238 Mönchengladbach, Konstantinstr. 265
Standortspezifischer Umfeldfaktor: 1,0016
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 4,70 m
Montagehöhe der Bezugsantenne: 20,25 m Koordinaten Ost: 06° 29' 55''
Gebäudehöhe-/Masthöhe: 18,10 m (WGS 84) Nord: 51° 09' 20''
7 8 9 10 11 12
Vodafone D2 NL Vodafone D2 NL Vodafone D2 NL E-Plus Netzbetrieb E-Plus Netzbetrieb E-Plus Netzbetrieb
Betreiber
West West West West West West
Automatische Automatische Automatische Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung Berechnung Berechnung Berechnung
Beantragte Funkanlage
Gebührenpflichtig
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem LTE (Vodafone) LTE (Vodafone) LTE (Vodafone) GSM1800 (E-Plus) GSM1800 (E-Plus) GSM1800 (E-Plus)
Antennentyp Funk Funk Funk Funk Funk Funk
E-Plus GSM 1 E-Plus GSM 2 E-Plus GSM 3
2 Systemkennung DXLH64 DXLH64 DXLH64
(16704550) (16704550) (16704550)
3 Montagehöhe Antennenunterkante [m] 20,25 20,25 20,25 26,55 26,55 26,55
4a Hauptstrahlrichtung N.ü.O. [°] 90,00 210,00 330,00 90,00 210,00 345,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 4,00 0,00 / 4,00 0,00 / 4,00
4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 6,00 0,00 / 6,00 0,00 / 6,00 2,00 / 2,00 2,00 / 2,00 2,00 / 2,00
5 Betriebsfrequenz [MHz] 2.490,00 2.490,00 2.490,00 1.858,00 1.858,00 1.858,00
6a Antennenart (Bezeichnung) 80010675 80010675 80010675 739_495 739_495 739_707
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 20 20 20 45 45 45
9 Anzahl der Kanäle 4,00 4,00 4,00 6,00 6,00 6,00
10 Verluste Senderausgang/Antenne [dB] 0,70 0,70 0,70 1,10 1,10 1,10
11a Antennengewinn 18,00 [dBi] 18,00 [dBi] 18,00 [dBi] 18,00 [dBi] 18,00 [dBi] 16,50 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 11,53 11,53 11,53
Vertikale Dämpfung -90° 10,70 10,70 10,70 18,00 18,00 16,50
Vertikale Dämpfung 0° (Horizontalebene)
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 19,60 19,60 18,40
3dB-Öffnungswinkel in Grad, horizontal 63,00 63,00 63,00 65,00 65,00 65,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 4.296,25 4.296,25 4.296,25 13.224,03 13.224,03 9.361,89
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,85 0,85 0,85 0,78 0,78 0,78
Gewinnfaktor 63,10 63,10 63,10 63,10 63,10 44,67
Dämpfungsfaktor (v) 0,09 0,09 0,09 0,02 0,02 0,02
Dämpfungsfaktor (h)
Einwirkbereich HSR [m] 0,40 0,40 0,40 0,87 0,87 0,73
Einwirkbereich Vertikal -90 [m] 0,12 0,12 0,12 0,11 0,11 0,11
Einwirkbereich Horizontal [m]
Einwirkbereich Vertikal 0° [m]
Sicherheitsabstand HSR [m] 5,89 5,89 5,89 10,63 10,63 8,94
Sicherheitsabstand Vertikal -90° [m] 1,72 1,72 1,72 1,34 1,34 1,34
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00 59,27 59,27 59,27
Grenzwert KHM [V/m] 1.283,56 1.283,56 1.283,56 1.029,11 1.029,11 1.029,11
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 16,5
vertikal 90°: 3,01
Druckdatum: 23.04.2013 07:46:52

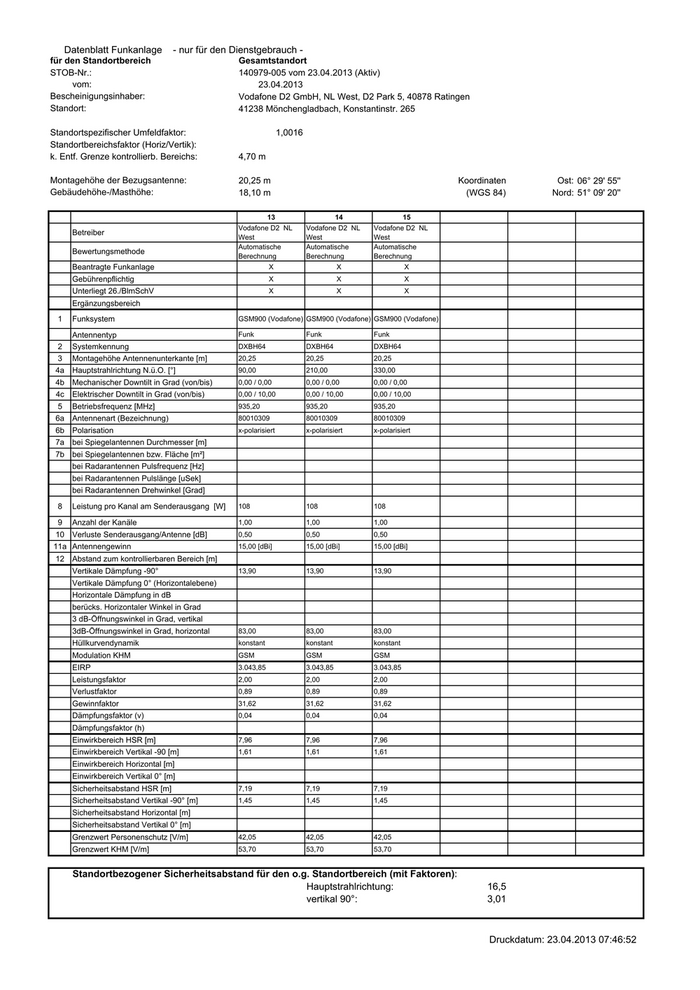

Datenblatt Funkanlage - nur für den Dienstgebrauch -
für den Standortbereich Gesamtstandort
STOB-Nr.: 140979-005 vom 23.04.2013 (Aktiv)
vom: 23.04.2013
Bescheinigungsinhaber: Vodafone D2 GmbH, NL West, D2 Park 5, 40878 Ratingen
Standort: 41238 Mönchengladbach, Konstantinstr. 265
Standortspezifischer Umfeldfaktor: 1,0016
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 4,70 m
Montagehöhe der Bezugsantenne: 20,25 m Koordinaten Ost: 06° 29' 55''
Gebäudehöhe-/Masthöhe: 18,10 m (WGS 84) Nord: 51° 09' 20''
13 14 15
Vodafone D2 NL Vodafone D2 NL Vodafone D2 NL
Betreiber
West West West
Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X
Gebührenpflichtig X X X
Unterliegt 26./BlmSchV X X X
Ergänzungsbereich
1 Funksystem GSM900 (Vodafone) GSM900 (Vodafone) GSM900 (Vodafone)
Antennentyp Funk Funk Funk
2 Systemkennung DXBH64 DXBH64 DXBH64
3 Montagehöhe Antennenunterkante [m] 20,25 20,25 20,25
4a Hauptstrahlrichtung N.ü.O. [°] 90,00 210,00 330,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 10,00 0,00 / 10,00 0,00 / 10,00
5 Betriebsfrequenz [MHz] 935,20 935,20 935,20
6a Antennenart (Bezeichnung) 80010309 80010309 80010309
6b Polarisation x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 108 108 108
9 Anzahl der Kanäle 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50
11a Antennengewinn 15,00 [dBi] 15,00 [dBi] 15,00 [dBi]
12 Abstand zum kontrollierbaren Bereich [m]
Vertikale Dämpfung -90° 13,90 13,90 13,90
Vertikale Dämpfung 0° (Horizontalebene)
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal
3dB-Öffnungswinkel in Grad, horizontal 83,00 83,00 83,00
Hüllkurvendynamik konstant konstant konstant
Modulation KHM GSM GSM GSM
EIRP 3.043,85 3.043,85 3.043,85
Leistungsfaktor 2,00 2,00 2,00
Verlustfaktor 0,89 0,89 0,89
Gewinnfaktor 31,62 31,62 31,62
Dämpfungsfaktor (v) 0,04 0,04 0,04
Dämpfungsfaktor (h)
Einwirkbereich HSR [m] 7,96 7,96 7,96
Einwirkbereich Vertikal -90 [m] 1,61 1,61 1,61
Einwirkbereich Horizontal [m]
Einwirkbereich Vertikal 0° [m]
Sicherheitsabstand HSR [m] 7,19 7,19 7,19
Sicherheitsabstand Vertikal -90° [m] 1,45 1,45 1,45
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 42,05 42,05 42,05
Grenzwert KHM [V/m] 53,70 53,70 53,70
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 16,5
vertikal 90°: 3,01
Druckdatum: 23.04.2013 07:46:52
