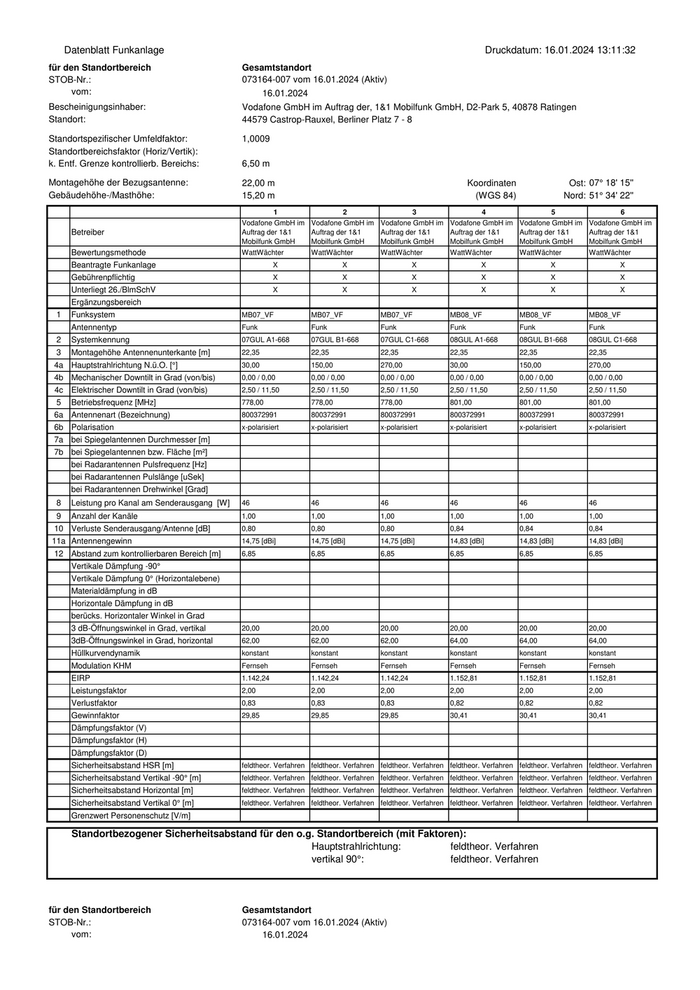

073164-007-20240116datenblatt
This document is part of the request ”Standortbescheinigungen 070879, 071469, 071778, 073164”.
Datenblatt Funkanlage Druckdatum: 16.01.2024 13:11:32
für den Standortbereich Gesamtstandort
STOB-Nr.: 073164-007 vom 16.01.2024 (Aktiv)
vom: 16.01.2024
Bescheinigungsinhaber: Vodafone GmbH im Auftrag der, 1&1 Mobilfunk GmbH, D2-Park 5, 40878 Ratingen
Standort: 44579 Castrop-Rauxel, Berliner Platz 7 - 8
Standortspezifischer Umfeldfaktor: 1,0009
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,50 m
Montagehöhe der Bezugsantenne: 22,00 m Koordinaten Ost: 07° 18' 15''
Gebäudehöhe-/Masthöhe: 15,20 m (WGS 84) Nord: 51° 34' 22''
1 2 3 4 5 6
Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im
Betreiber Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1
Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH
Bewertungsmethode WattWächter WattWächter WattWächter WattWächter WattWächter WattWächter
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB07_VF MB07_VF MB07_VF MB08_VF MB08_VF MB08_VF
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung 07GUL A1-668 07GUL B1-668 07GUL C1-668 08GUL A1-668 08GUL B1-668 08GUL C1-668
3 Montagehöhe Antennenunterkante [m] 22,35 22,35 22,35 22,35 22,35 22,35
4a Hauptstrahlrichtung N.ü.O. [°] 30,00 150,00 270,00 30,00 150,00 270,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50
5 Betriebsfrequenz [MHz] 778,00 778,00 778,00 801,00 801,00 801,00
6a Antennenart (Bezeichnung) 800372991 800372991 800372991 800372991 800372991 800372991
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 46 46 46 46 46 46
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,80 0,80 0,80 0,84 0,84 0,84
11a Antennengewinn 14,75 [dBi] 14,75 [dBi] 14,75 [dBi] 14,83 [dBi] 14,83 [dBi] 14,83 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 6,85 6,85 6,85 6,85 6,85 6,85
Vertikale Dämpfung -90°
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 20,00 20,00 20,00 20,00 20,00 20,00
3dB-Öffnungswinkel in Grad, horizontal 62,00 62,00 62,00 64,00 64,00 64,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM Fernseh Fernseh Fernseh Fernseh Fernseh Fernseh
EIRP 1.142,24 1.142,24 1.142,24 1.152,81 1.152,81 1.152,81
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,83 0,83 0,83 0,82 0,82 0,82
Gewinnfaktor 29,85 29,85 29,85 30,41 30,41 30,41
Dämpfungsfaktor (V)
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Grenzwert Personenschutz [V/m]
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: feldtheor. Verfahren
vertikal 90°: feldtheor. Verfahren
für den Standortbereich Gesamtstandort
STOB-Nr.: 073164-007 vom 16.01.2024 (Aktiv)
vom: 16.01.2024
Datenblatt Funkanlage Druckdatum: 16.01.2024 13:11:32
Bescheinigungsinhaber: Vodafone GmbH im Auftrag der, 1&1 Mobilfunk GmbH, D2-Park 5, 40878 Ratingen
Standort: 44579 Castrop-Rauxel, Berliner Platz 7 - 8
Standortspezifischer Umfeldfaktor: 1,0009
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,50 m
Montagehöhe der Bezugsantenne: 22,00 m Koordinaten Ost: 07° 18' 15''
Gebäudehöhe-/Masthöhe: 15,20 m (WGS 84) Nord: 51° 34' 22''
7 8 9 10 11 12
Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im
Betreiber Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1
Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH
Bewertungsmethode WattWächter WattWächter WattWächter WattWächter WattWächter WattWächter
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB09_VF MB09_VF MB09_VF MB18_VF MB18_VF MB18_VF
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung 09GUL A1-668 09GUL B1-668 09GUL C1-668 18GUL A1-668 18GUL B1-668 18GUL C1-668
3 Montagehöhe Antennenunterkante [m] 22,35 22,35 22,35 22,35 22,35 22,35
4a Hauptstrahlrichtung N.ü.O. [°] 30,00 150,00 270,00 30,00 150,00 270,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz] 935,00 935,00 935,00 1.855,00 1.855,00 1.855,00
6a Antennenart (Bezeichnung) 800372991 800372991 800372991 800372991 800372991 800372991
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 138 138 138 92 92 92
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,97 0,97 0,97 1,19 1,19 1,19
11a Antennengewinn 15,85 [dBi] 15,85 [dBi] 15,85 [dBi] 16,24 [dBi] 16,24 [dBi] 16,24 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 6,85 6,85 6,85 6,85 6,85 6,85
Vertikale Dämpfung -90°
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 19,00 19,00 19,00 19,00 19,00 19,00
3dB-Öffnungswinkel in Grad, horizontal 64,00 64,00 64,00 68,00 68,00 68,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 4.245,01 4.245,01 4.245,01 2.942,98 2.942,98 2.942,98
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,80 0,80 0,80 0,76 0,76 0,76
Gewinnfaktor 38,46 38,46 38,46 42,07 42,07 42,07
Dämpfungsfaktor (V)
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Grenzwert Personenschutz [V/m]
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: feldtheor. Verfahren
vertikal 90°: feldtheor. Verfahren
für den Standortbereich Gesamtstandort
STOB-Nr.: 073164-007 vom 16.01.2024 (Aktiv)
vom: 16.01.2024
Bescheinigungsinhaber: Vodafone GmbH im Auftrag der, 1&1 Mobilfunk GmbH, D2-Park 5, 40878 Ratingen
Standort: 44579 Castrop-Rauxel, Berliner Platz 7 - 8
Datenblatt Funkanlage Druckdatum: 16.01.2024 13:11:32
Standortspezifischer Umfeldfaktor: 1,0009
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,50 m
Montagehöhe der Bezugsantenne: 22,00 m Koordinaten Ost: 07° 18' 15''
Gebäudehöhe-/Masthöhe: 15,20 m (WGS 84) Nord: 51° 34' 22''
13 14 15 16 17 18
Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im Vodafone GmbH im
Betreiber Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1 Auftrag der 1&1
Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH Mobilfunk GmbH
Bewertungsmethode WattWächter WattWächter WattWächter WattWächter WattWächter WattWächter
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB21_VF MB21_VF MB21_VF MB35_VF MB35_VF MB35_VF
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung 21GUL A1-668 21GUL B1-668 21GUL C1-668 35NR A1-668 35NR B1-668 35NR C1-668
3 Montagehöhe Antennenunterkante [m] 22,35 22,35 22,35 23,80 23,80 23,80
4a Hauptstrahlrichtung N.ü.O. [°] 30,00 150,00 270,00 30,00 150,00 270,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 0,00 / 13,00 0,00 / 13,00 0,00 / 13,00
5 Betriebsfrequenz [MHz] 2.110,00 2.110,00 2.110,00 3.400,00 3.400,00 3.400,00
6a Antennenart (Bezeichnung) 800372991 800372991 800372991 AIR3227B78T-VF03 AIR3227B78T-VF03 AIR3227B78T-VF03
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 92 92 92 170 170 170
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 1,42 1,42 1,42 0,00 0,00 0,00
11a Antennengewinn 16,86 [dBi] 16,86 [dBi] 16,86 [dBi] 23,10 [dBi] 23,10 [dBi] 23,10 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 6,85 6,85 6,85 8,30 8,30 8,30
Vertikale Dämpfung -90°
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 20,00 20,00 20,00 19,00 19,00 19,00
3dB-Öffnungswinkel in Grad, horizontal 68,00 68,00 68,00 118,00 118,00 118,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 3.219,50 3.219,50 3.219,50 34.709,55 34.709,55 34.709,55
Leistungsfaktor 2,00 2,00 2,00
Verlustfaktor 0,72 0,72 0,72 1,00 1,00 1,00
Gewinnfaktor 48,53 48,53 48,53 204,17 204,17 204,17
Dämpfungsfaktor (V)
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Grenzwert Personenschutz [V/m]
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: feldtheor. Verfahren
vertikal 90°: feldtheor. Verfahren
für den Standortbereich Gesamtstandort
STOB-Nr.: 073164-007 vom 16.01.2024 (Aktiv)
vom: 16.01.2024
Bescheinigungsinhaber: Vodafone GmbH im Auftrag der, 1&1 Mobilfunk GmbH, D2-Park 5, 40878 Ratingen
Standort: 44579 Castrop-Rauxel, Berliner Platz 7 - 8
Standortspezifischer Umfeldfaktor: 1,0009
Datenblatt Funkanlage Druckdatum: 16.01.2024 13:11:32
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,50 m
Montagehöhe der Bezugsantenne: 22,00 m Koordinaten Ost: 07° 18' 15''
Gebäudehöhe-/Masthöhe: 15,20 m (WGS 84) Nord: 51° 34' 22''

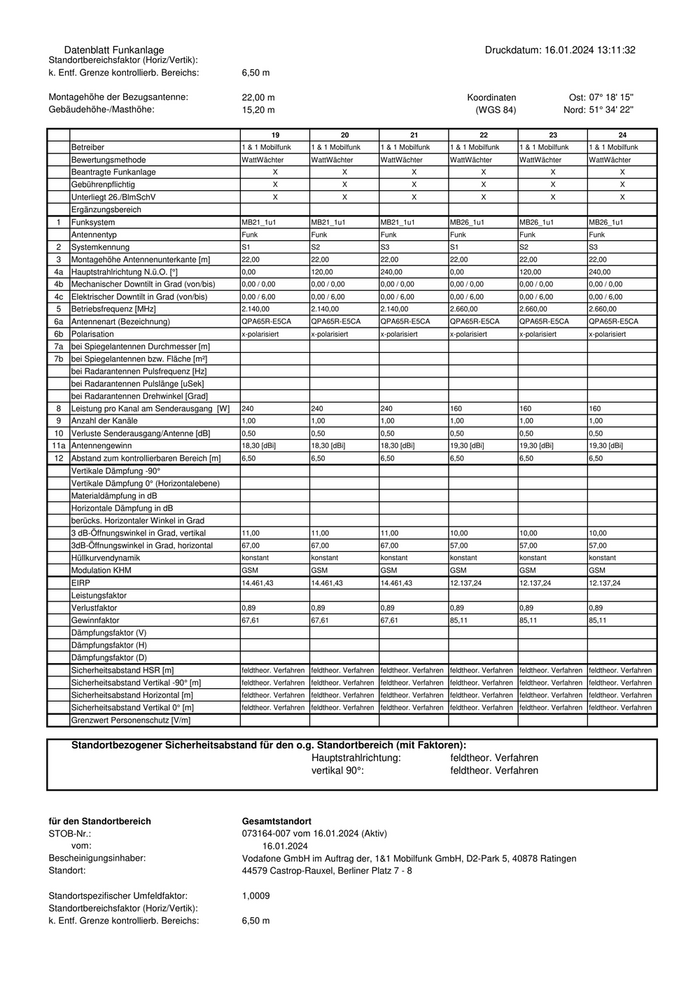

19 20 21 22 23 24
Betreiber 1 & 1 Mobilfunk 1 & 1 Mobilfunk 1 & 1 Mobilfunk 1 & 1 Mobilfunk 1 & 1 Mobilfunk 1 & 1 Mobilfunk
Bewertungsmethode WattWächter WattWächter WattWächter WattWächter WattWächter WattWächter
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB21_1u1 MB21_1u1 MB21_1u1 MB26_1u1 MB26_1u1 MB26_1u1
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung S1 S2 S3 S1 S2 S3
3 Montagehöhe Antennenunterkante [m] 22,00 22,00 22,00 22,00 22,00 22,00
4a Hauptstrahlrichtung N.ü.O. [°] 0,00 120,00 240,00 0,00 120,00 240,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 0,00 / 6,00 0,00 / 6,00 0,00 / 6,00 0,00 / 6,00 0,00 / 6,00 0,00 / 6,00
5 Betriebsfrequenz [MHz] 2.140,00 2.140,00 2.140,00 2.660,00 2.660,00 2.660,00
6a Antennenart (Bezeichnung) QPA65R-E5CA QPA65R-E5CA QPA65R-E5CA QPA65R-E5CA QPA65R-E5CA QPA65R-E5CA
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 240 240 240 160 160 160
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50 0,50 0,50
11a Antennengewinn 18,30 [dBi] 18,30 [dBi] 18,30 [dBi] 19,30 [dBi] 19,30 [dBi] 19,30 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 6,50 6,50 6,50 6,50 6,50 6,50
Vertikale Dämpfung -90°
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 11,00 11,00 11,00 10,00 10,00 10,00
3dB-Öffnungswinkel in Grad, horizontal 67,00 67,00 67,00 57,00 57,00 57,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 14.461,43 14.461,43 14.461,43 12.137,24 12.137,24 12.137,24
Leistungsfaktor
Verlustfaktor 0,89 0,89 0,89 0,89 0,89 0,89
Gewinnfaktor 67,61 67,61 67,61 85,11 85,11 85,11
Dämpfungsfaktor (V)
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Grenzwert Personenschutz [V/m]
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: feldtheor. Verfahren
vertikal 90°: feldtheor. Verfahren
für den Standortbereich Gesamtstandort
STOB-Nr.: 073164-007 vom 16.01.2024 (Aktiv)
vom: 16.01.2024
Bescheinigungsinhaber: Vodafone GmbH im Auftrag der, 1&1 Mobilfunk GmbH, D2-Park 5, 40878 Ratingen
Standort: 44579 Castrop-Rauxel, Berliner Platz 7 - 8
Standortspezifischer Umfeldfaktor: 1,0009
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,50 m

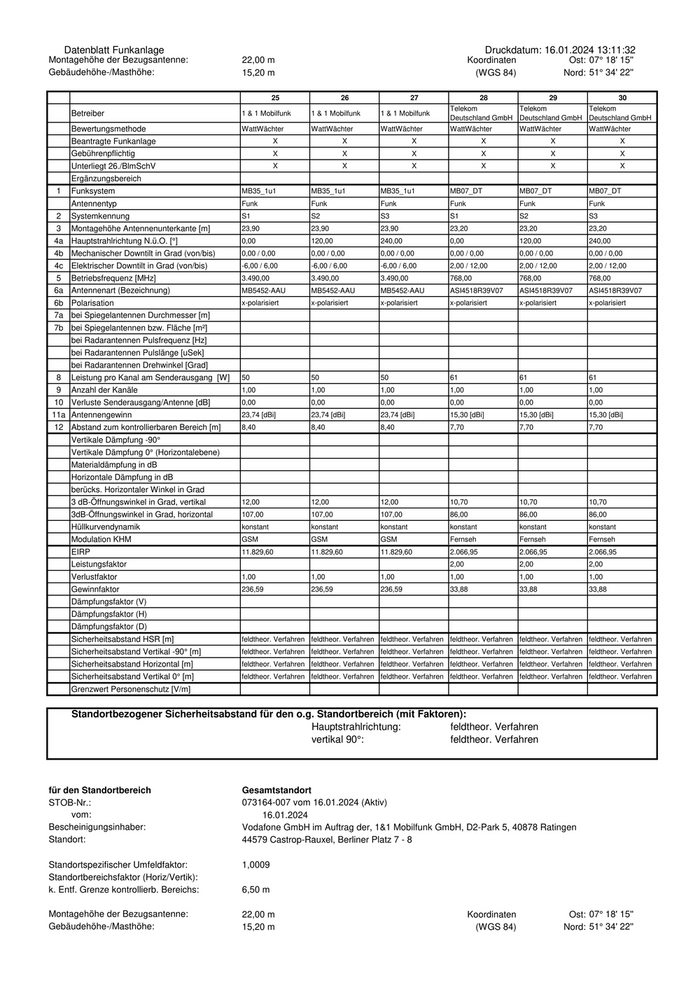

Datenblatt Funkanlage Druckdatum: 16.01.2024 13:11:32
Montagehöhe der Bezugsantenne: 22,00 m Koordinaten Ost: 07° 18' 15''
Gebäudehöhe-/Masthöhe: 15,20 m (WGS 84) Nord: 51° 34' 22''
25 26 27 28 29 30
Telekom Telekom Telekom
Betreiber 1 & 1 Mobilfunk 1 & 1 Mobilfunk 1 & 1 Mobilfunk
Deutschland GmbH Deutschland GmbH Deutschland GmbH
Bewertungsmethode WattWächter WattWächter WattWächter WattWächter WattWächter WattWächter
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB35_1u1 MB35_1u1 MB35_1u1 MB07_DT MB07_DT MB07_DT
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung S1 S2 S3 S1 S2 S3
3 Montagehöhe Antennenunterkante [m] 23,90 23,90 23,90 23,20 23,20 23,20
4a Hauptstrahlrichtung N.ü.O. [°] 0,00 120,00 240,00 0,00 120,00 240,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) -6,00 / 6,00 -6,00 / 6,00 -6,00 / 6,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz] 3.490,00 3.490,00 3.490,00 768,00 768,00 768,00
6a Antennenart (Bezeichnung) MB5452-AAU MB5452-AAU MB5452-AAU ASI4518R39V07 ASI4518R39V07 ASI4518R39V07
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 50 50 50 61 61 61
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,00 0,00 0,00 0,00 0,00 0,00
11a Antennengewinn 23,74 [dBi] 23,74 [dBi] 23,74 [dBi] 15,30 [dBi] 15,30 [dBi] 15,30 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 8,40 8,40 8,40 7,70 7,70 7,70
Vertikale Dämpfung -90°
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 12,00 12,00 12,00 10,70 10,70 10,70
3dB-Öffnungswinkel in Grad, horizontal 107,00 107,00 107,00 86,00 86,00 86,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM Fernseh Fernseh Fernseh
EIRP 11.829,60 11.829,60 11.829,60 2.066,95 2.066,95 2.066,95
Leistungsfaktor 2,00 2,00 2,00
Verlustfaktor 1,00 1,00 1,00 1,00 1,00 1,00
Gewinnfaktor 236,59 236,59 236,59 33,88 33,88 33,88
Dämpfungsfaktor (V)
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Grenzwert Personenschutz [V/m]
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: feldtheor. Verfahren
vertikal 90°: feldtheor. Verfahren
für den Standortbereich Gesamtstandort
STOB-Nr.: 073164-007 vom 16.01.2024 (Aktiv)
vom: 16.01.2024
Bescheinigungsinhaber: Vodafone GmbH im Auftrag der, 1&1 Mobilfunk GmbH, D2-Park 5, 40878 Ratingen
Standort: 44579 Castrop-Rauxel, Berliner Platz 7 - 8
Standortspezifischer Umfeldfaktor: 1,0009
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,50 m
Montagehöhe der Bezugsantenne: 22,00 m Koordinaten Ost: 07° 18' 15''
Gebäudehöhe-/Masthöhe: 15,20 m (WGS 84) Nord: 51° 34' 22''

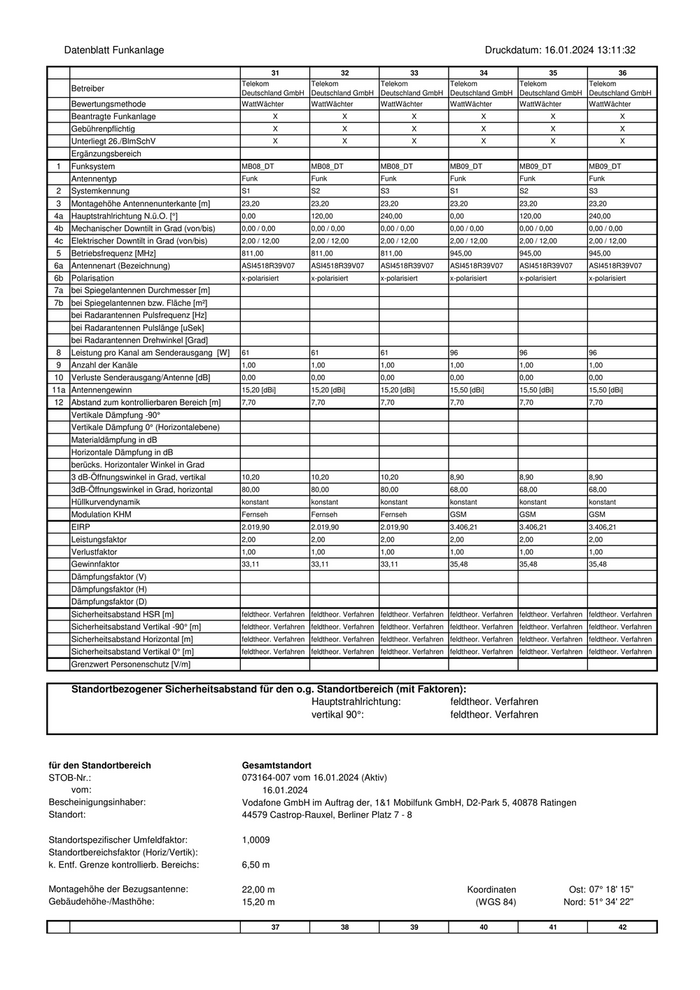

Datenblatt Funkanlage Druckdatum: 16.01.2024 13:11:32
31 32 33 34 35 36
Telekom Telekom Telekom Telekom Telekom Telekom
Betreiber
Deutschland GmbH Deutschland GmbH Deutschland GmbH Deutschland GmbH Deutschland GmbH Deutschland GmbH
Bewertungsmethode WattWächter WattWächter WattWächter WattWächter WattWächter WattWächter
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB08_DT MB08_DT MB08_DT MB09_DT MB09_DT MB09_DT
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung S1 S2 S3 S1 S2 S3
3 Montagehöhe Antennenunterkante [m] 23,20 23,20 23,20 23,20 23,20 23,20
4a Hauptstrahlrichtung N.ü.O. [°] 0,00 120,00 240,00 0,00 120,00 240,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz] 811,00 811,00 811,00 945,00 945,00 945,00
6a Antennenart (Bezeichnung) ASI4518R39V07 ASI4518R39V07 ASI4518R39V07 ASI4518R39V07 ASI4518R39V07 ASI4518R39V07
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 61 61 61 96 96 96
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,00 0,00 0,00 0,00 0,00 0,00
11a Antennengewinn 15,20 [dBi] 15,20 [dBi] 15,20 [dBi] 15,50 [dBi] 15,50 [dBi] 15,50 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 7,70 7,70 7,70 7,70 7,70 7,70
Vertikale Dämpfung -90°
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 10,20 10,20 10,20 8,90 8,90 8,90
3dB-Öffnungswinkel in Grad, horizontal 80,00 80,00 80,00 68,00 68,00 68,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM Fernseh Fernseh Fernseh GSM GSM GSM
EIRP 2.019,90 2.019,90 2.019,90 3.406,21 3.406,21 3.406,21
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 1,00 1,00 1,00 1,00 1,00 1,00
Gewinnfaktor 33,11 33,11 33,11 35,48 35,48 35,48
Dämpfungsfaktor (V)
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Grenzwert Personenschutz [V/m]
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: feldtheor. Verfahren
vertikal 90°: feldtheor. Verfahren
für den Standortbereich Gesamtstandort
STOB-Nr.: 073164-007 vom 16.01.2024 (Aktiv)
vom: 16.01.2024
Bescheinigungsinhaber: Vodafone GmbH im Auftrag der, 1&1 Mobilfunk GmbH, D2-Park 5, 40878 Ratingen
Standort: 44579 Castrop-Rauxel, Berliner Platz 7 - 8
Standortspezifischer Umfeldfaktor: 1,0009
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,50 m
Montagehöhe der Bezugsantenne: 22,00 m Koordinaten Ost: 07° 18' 15''
Gebäudehöhe-/Masthöhe: 15,20 m (WGS 84) Nord: 51° 34' 22''
37 38 39 40 41 42

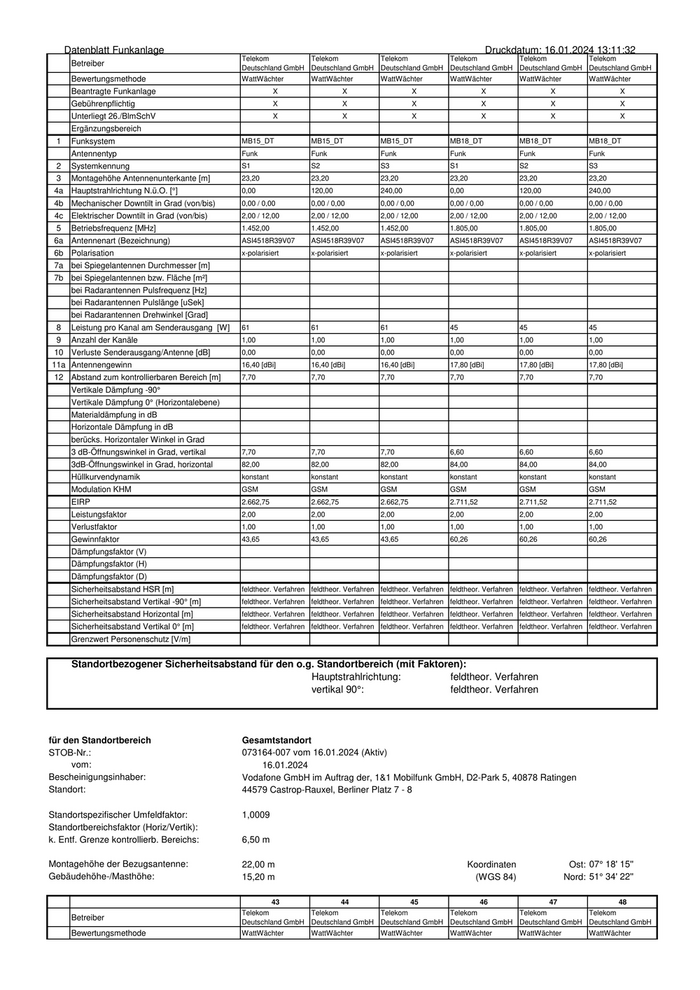

Datenblatt Funkanlage Druckdatum: 16.01.2024 13:11:32
Telekom Telekom Telekom Telekom Telekom Telekom
Betreiber
Deutschland GmbH Deutschland GmbH Deutschland GmbH Deutschland GmbH Deutschland GmbH Deutschland GmbH
Bewertungsmethode WattWächter WattWächter WattWächter WattWächter WattWächter WattWächter
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB15_DT MB15_DT MB15_DT MB18_DT MB18_DT MB18_DT
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung S1 S2 S3 S1 S2 S3
3 Montagehöhe Antennenunterkante [m] 23,20 23,20 23,20 23,20 23,20 23,20
4a Hauptstrahlrichtung N.ü.O. [°] 0,00 120,00 240,00 0,00 120,00 240,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz] 1.452,00 1.452,00 1.452,00 1.805,00 1.805,00 1.805,00
6a Antennenart (Bezeichnung) ASI4518R39V07 ASI4518R39V07 ASI4518R39V07 ASI4518R39V07 ASI4518R39V07 ASI4518R39V07
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 61 61 61 45 45 45
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,00 0,00 0,00 0,00 0,00 0,00
11a Antennengewinn 16,40 [dBi] 16,40 [dBi] 16,40 [dBi] 17,80 [dBi] 17,80 [dBi] 17,80 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 7,70 7,70 7,70 7,70 7,70 7,70
Vertikale Dämpfung -90°
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 7,70 7,70 7,70 6,60 6,60 6,60
3dB-Öffnungswinkel in Grad, horizontal 82,00 82,00 82,00 84,00 84,00 84,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 2.662,75 2.662,75 2.662,75 2.711,52 2.711,52 2.711,52
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 1,00 1,00 1,00 1,00 1,00 1,00
Gewinnfaktor 43,65 43,65 43,65 60,26 60,26 60,26
Dämpfungsfaktor (V)
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Grenzwert Personenschutz [V/m]
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: feldtheor. Verfahren
vertikal 90°: feldtheor. Verfahren
für den Standortbereich Gesamtstandort
STOB-Nr.: 073164-007 vom 16.01.2024 (Aktiv)
vom: 16.01.2024
Bescheinigungsinhaber: Vodafone GmbH im Auftrag der, 1&1 Mobilfunk GmbH, D2-Park 5, 40878 Ratingen
Standort: 44579 Castrop-Rauxel, Berliner Platz 7 - 8
Standortspezifischer Umfeldfaktor: 1,0009
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,50 m
Montagehöhe der Bezugsantenne: 22,00 m Koordinaten Ost: 07° 18' 15''
Gebäudehöhe-/Masthöhe: 15,20 m (WGS 84) Nord: 51° 34' 22''
43 44 45 46 47 48
Telekom Telekom Telekom Telekom Telekom Telekom
Betreiber
Deutschland GmbH Deutschland GmbH Deutschland GmbH Deutschland GmbH Deutschland GmbH Deutschland GmbH
Bewertungsmethode WattWächter WattWächter WattWächter WattWächter WattWächter WattWächter
Datenblatt Funkanlage Druckdatum: 16.01.2024 13:11:32
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB21_DT MB21_DT MB21_DT MB36_DT MB36_DT MB36_DT
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung S1 S2 S3 S1 S2 S3
3 Montagehöhe Antennenunterkante [m] 23,20 23,20 23,20 24,51 24,51 24,51
4a Hauptstrahlrichtung N.ü.O. [°] 0,00 120,00 240,00 0,00 120,00 240,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 -2,00 / 13,00 -2,00 / 13,00 -2,00 / 13,00
5 Betriebsfrequenz [MHz] 2.150,00 2.150,00 2.150,00 3.610,00 3.610,00 3.610,00
6a Antennenart (Bezeichnung) ASI4518R39V07 ASI4518R39V07 ASI4518R39V07 AAU5339w AAU5339w AAU5339w
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 30 30 30 150 150 150
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,00 0,00 0,00 0,00 0,00 0,00
11a Antennengewinn 18,50 [dBi] 18,50 [dBi] 18,50 [dBi] 23,80 [dBi] 23,80 [dBi] 23,80 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 7,70 7,70 7,70 9,01 9,01 9,01
Vertikale Dämpfung -90°
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 5,70 5,70 5,70 11,20 11,20 11,20
3dB-Öffnungswinkel in Grad, horizontal 74,00 74,00 74,00 114,00 114,00 114,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 2.123,84 2.123,84 2.123,84 35.982,49 35.982,49 35.982,49
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 1,00 1,00 1,00 1,00 1,00 1,00
Gewinnfaktor 70,79 70,79 70,79 239,88 239,88 239,88
Dämpfungsfaktor (V)
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Grenzwert Personenschutz [V/m]
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: feldtheor. Verfahren
vertikal 90°: feldtheor. Verfahren
für den Standortbereich Gesamtstandort
STOB-Nr.: 073164-007 vom 16.01.2024 (Aktiv)
vom: 16.01.2024
Bescheinigungsinhaber: Vodafone GmbH im Auftrag der, 1&1 Mobilfunk GmbH, D2-Park 5, 40878 Ratingen
Standort: 44579 Castrop-Rauxel, Berliner Platz 7 - 8
Standortspezifischer Umfeldfaktor: 1,0009
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,50 m
Montagehöhe der Bezugsantenne: 22,00 m Koordinaten Ost: 07° 18' 15''
Gebäudehöhe-/Masthöhe: 15,20 m (WGS 84) Nord: 51° 34' 22''
49 50 51 52 53 54
Betreiber Telefonica Köln Telefonica Köln Telefonica Köln Telefonica Köln Telefonica Köln Telefonica Köln
Bewertungsmethode WattWächter WattWächter WattWächter WattWächter WattWächter WattWächter
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X

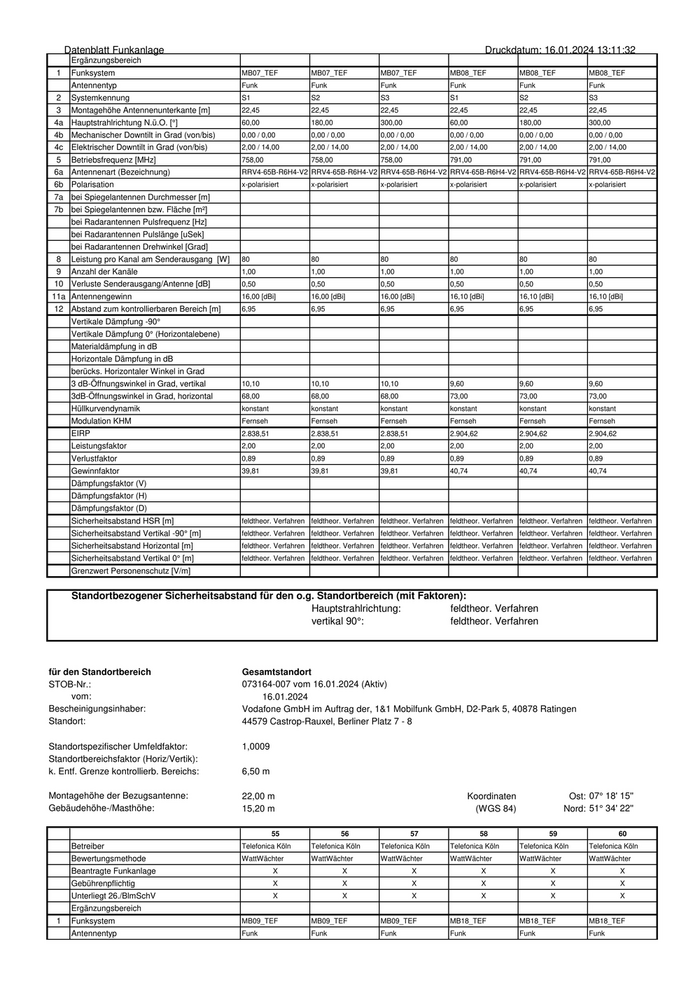

Datenblatt Funkanlage Druckdatum: 16.01.2024 13:11:32
Ergänzungsbereich
1 Funksystem MB07_TEF MB07_TEF MB07_TEF MB08_TEF MB08_TEF MB08_TEF
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung S1 S2 S3 S1 S2 S3
3 Montagehöhe Antennenunterkante [m] 22,45 22,45 22,45 22,45 22,45 22,45
4a Hauptstrahlrichtung N.ü.O. [°] 60,00 180,00 300,00 60,00 180,00 300,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00
5 Betriebsfrequenz [MHz] 758,00 758,00 758,00 791,00 791,00 791,00
6a Antennenart (Bezeichnung) RRV4-65B-R6H4-V2 RRV4-65B-R6H4-V2 RRV4-65B-R6H4-V2 RRV4-65B-R6H4-V2 RRV4-65B-R6H4-V2 RRV4-65B-R6H4-V2
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 80 80 80 80 80 80
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50 0,50 0,50
11a Antennengewinn 16,00 [dBi] 16,00 [dBi] 16,00 [dBi] 16,10 [dBi] 16,10 [dBi] 16,10 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 6,95 6,95 6,95 6,95 6,95 6,95
Vertikale Dämpfung -90°
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 10,10 10,10 10,10 9,60 9,60 9,60
3dB-Öffnungswinkel in Grad, horizontal 68,00 68,00 68,00 73,00 73,00 73,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM Fernseh Fernseh Fernseh Fernseh Fernseh Fernseh
EIRP 2.838,51 2.838,51 2.838,51 2.904,62 2.904,62 2.904,62
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,89 0,89 0,89 0,89 0,89 0,89
Gewinnfaktor 39,81 39,81 39,81 40,74 40,74 40,74
Dämpfungsfaktor (V)
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Grenzwert Personenschutz [V/m]
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: feldtheor. Verfahren
vertikal 90°: feldtheor. Verfahren
für den Standortbereich Gesamtstandort
STOB-Nr.: 073164-007 vom 16.01.2024 (Aktiv)
vom: 16.01.2024
Bescheinigungsinhaber: Vodafone GmbH im Auftrag der, 1&1 Mobilfunk GmbH, D2-Park 5, 40878 Ratingen
Standort: 44579 Castrop-Rauxel, Berliner Platz 7 - 8
Standortspezifischer Umfeldfaktor: 1,0009
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,50 m
Montagehöhe der Bezugsantenne: 22,00 m Koordinaten Ost: 07° 18' 15''
Gebäudehöhe-/Masthöhe: 15,20 m (WGS 84) Nord: 51° 34' 22''
55 56 57 58 59 60
Betreiber Telefonica Köln Telefonica Köln Telefonica Köln Telefonica Köln Telefonica Köln Telefonica Köln
Bewertungsmethode WattWächter WattWächter WattWächter WattWächter WattWächter WattWächter
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB09_TEF MB09_TEF MB09_TEF MB18_TEF MB18_TEF MB18_TEF
Antennentyp Funk Funk Funk Funk Funk Funk

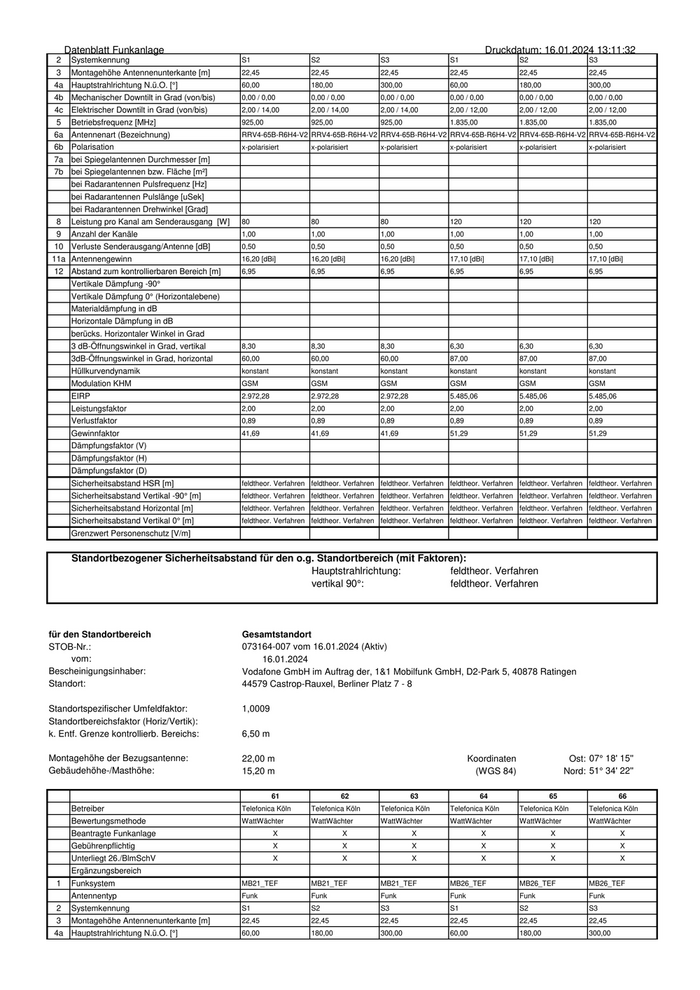

Datenblatt Funkanlage Druckdatum: 16.01.2024 13:11:32
2 Systemkennung S1 S2 S3 S1 S2 S3
3 Montagehöhe Antennenunterkante [m] 22,45 22,45 22,45 22,45 22,45 22,45
4a Hauptstrahlrichtung N.ü.O. [°] 60,00 180,00 300,00 60,00 180,00 300,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 14,00 2,00 / 14,00 2,00 / 14,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz] 925,00 925,00 925,00 1.835,00 1.835,00 1.835,00
6a Antennenart (Bezeichnung) RRV4-65B-R6H4-V2 RRV4-65B-R6H4-V2 RRV4-65B-R6H4-V2 RRV4-65B-R6H4-V2 RRV4-65B-R6H4-V2 RRV4-65B-R6H4-V2
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 80 80 80 120 120 120
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50 0,50 0,50
11a Antennengewinn 16,20 [dBi] 16,20 [dBi] 16,20 [dBi] 17,10 [dBi] 17,10 [dBi] 17,10 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 6,95 6,95 6,95 6,95 6,95 6,95
Vertikale Dämpfung -90°
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 8,30 8,30 8,30 6,30 6,30 6,30
3dB-Öffnungswinkel in Grad, horizontal 60,00 60,00 60,00 87,00 87,00 87,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 2.972,28 2.972,28 2.972,28 5.485,06 5.485,06 5.485,06
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,89 0,89 0,89 0,89 0,89 0,89
Gewinnfaktor 41,69 41,69 41,69 51,29 51,29 51,29
Dämpfungsfaktor (V)
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal -90° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Horizontal [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Sicherheitsabstand Vertikal 0° [m] feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren
Grenzwert Personenschutz [V/m]
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: feldtheor. Verfahren
vertikal 90°: feldtheor. Verfahren
für den Standortbereich Gesamtstandort
STOB-Nr.: 073164-007 vom 16.01.2024 (Aktiv)
vom: 16.01.2024
Bescheinigungsinhaber: Vodafone GmbH im Auftrag der, 1&1 Mobilfunk GmbH, D2-Park 5, 40878 Ratingen
Standort: 44579 Castrop-Rauxel, Berliner Platz 7 - 8
Standortspezifischer Umfeldfaktor: 1,0009
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 6,50 m
Montagehöhe der Bezugsantenne: 22,00 m Koordinaten Ost: 07° 18' 15''
Gebäudehöhe-/Masthöhe: 15,20 m (WGS 84) Nord: 51° 34' 22''
61 62 63 64 65 66
Betreiber Telefonica Köln Telefonica Köln Telefonica Köln Telefonica Köln Telefonica Köln Telefonica Köln
Bewertungsmethode WattWächter WattWächter WattWächter WattWächter WattWächter WattWächter
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB21_TEF MB21_TEF MB21_TEF MB26_TEF MB26_TEF MB26_TEF
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung S1 S2 S3 S1 S2 S3
3 Montagehöhe Antennenunterkante [m] 22,45 22,45 22,45 22,45 22,45 22,45
4a Hauptstrahlrichtung N.ü.O. [°] 60,00 180,00 300,00 60,00 180,00 300,00
