Datenblatt Funkanlage                                                                                                     Druckdatum: 16.04.2024 10:02:05
für den Standortbereich                          Gesamtstandort
STOB-Nr.:                                        070879-006 vom 16.04.2024 (Aktiv)
     vom:                                            16.04.2024
Bescheinigungsinhaber:                           Deutsche Telekom Technik vertr., d.d.Deutsche Funkturm GmbH, Kampstr. 106, 44137 Dortmund
Standort:                                        44339 Dortmund, Bergstr. 124

Standortspezifischer Umfeldfaktor:               1,005
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs:          3,10 m

Montagehöhe der Bezugsantenne:                   17,90 m                                                               Koordinaten                    Ost: 07° 27' 00''
Gebäudehöhe-/Masthöhe:                           19,60 m                                                                (WGS 84)                     Nord: 51° 33' 10''
                                                            1                    2                    3                    4                    5                     6
                                                 Telekom Technik      Telekom Technik      Telekom Technik      Telekom Technik      Telekom Technik       Telekom Technik
       Betreiber                                 vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG       vertr.d.d. DFMG
                                                 Dortmund             Dortmund             Dortmund             Dortmund             Dortmund              Dortmund
       Bewertungsmethode                         WattWächter          WattWächter          WattWächter          WattWächter          WattWächter           WattWächter
       Beantragte Funkanlage                                X                    X                    X                    X                    X                     X
       Gebührenpflichtig                                    X                    X                    X                    X                    X                     X
       Unterliegt 26./BlmSchV                               X                    X                    X                    X                    X                     X
       Ergänzungsbereich
  1    Funksystem                                MB07_DT              MB07_DT              MB07_DT              MB08_DT              MB08_DT               MB08_DT
       Antennentyp                               Funk                 Funk                 Funk                 Funk                 Funk                  Funk
  2    Systemkennung                             01-1.0.04 / R1 L     01-1.0.05 / R1 L     01-1.0.06 / R1 L     01-1.0.04 / R2 R     01-1.0.05 / R2 R      01-1.0.06 / R2 R
  3    Montagehöhe Antennenunterkante [m]        17,90                17,90                17,90                17,90                17,90                 17,90
 4a Hauptstrahlrichtung N.ü.O. [°]               110,00               230,00               350,00               110,00               230,00                350,00
 4b Mechanischer Downtilt in Grad (von/bis)      0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00           0,00 / 0,00
 4c    Elektrischer Downtilt in Grad (von/bis)   2,00 / 16,00         2,00 / 16,00         2,00 / 16,00         2,00 / 16,00         2,00 / 16,00          2,00 / 16,00
  5    Betriebsfrequenz [MHz]                    768,00               768,00               768,00               811,00               811,00                811,00
                                                 RRZZVV-              RRZZVV-              RRZZVV-              RRZZVV-              RRZZVV-               RRZZVV-
 6a Antennenart (Bezeichnung)
                                                 65AR6NV1             65AR6NV1             65AR6NV1             65AR6NV1             65AR6NV1              65AR6NV1
 6b Polarisation                                 x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert         x-polarisiert
 7a bei Spiegelantennen Durchmesser [m]
 7b bei Spiegelantennen bzw. Fläche [m²]
       bei Radarantennen Pulsfrequenz [Hz]
       bei Radarantennen Pulslänge [uSek]
       bei Radarantennen Drehwinkel [Grad]
  8    Leistung pro Kanal am Senderausgang [W]   45                   45                   45                   61                   61                    61
  9    Anzahl der Kanäle                         1,00                 1,00                 1,00                 1,00                 1,00                  1,00
 10 Verluste Senderausgang/Antenne [dB]          1,00                 1,00                 1,00                 0,20                 0,20                  0,20
11a Antennengewinn                               13,55 [dBi]          13,55 [dBi]          13,55 [dBi]          13,81 [dBi]          13,81 [dBi]           13,81 [dBi]
 12 Abstand zum kontrollierbaren Bereich [m]     3,10                 3,10                 3,10                 3,10                 3,10                  3,10
       Vertikale Dämpfung -90°
       Vertikale Dämpfung 0° (Horizontalebene)
       Materialdämpfung in dB
       Horizontale Dämpfung in dB
       berücks. Horizontaler Winkel in Grad
       3 dB-Öffnungswinkel in Grad, vertikal     13,00                13,00                13,00                12,00                12,00                 12,00
       3dB-Öffnungswinkel in Grad, horizontal    68,00                68,00                68,00                58,00                58,00                 58,00
       Hüllkurvendynamik                         konstant             konstant             konstant             konstant             konstant              konstant
       Modulation KHM                            Fernseh              Fernseh              Fernseh              Fernseh              Fernseh               Fernseh
       EIRP                                      809,49               809,49               809,49               1.400,65             1.400,65              1.400,65
       Leistungsfaktor                           2,00                 2,00                 2,00                 2,00                 2,00                  2,00
       Verlustfaktor                             0,79                 0,79                 0,79                 0,95                 0,95                  0,95
       Gewinnfaktor                              22,65                22,65                22,65                24,04                24,04                 24,04
       Dämpfungsfaktor (V)
       Dämpfungsfaktor (H)
       Dämpfungsfaktor (D)
       Sicherheitsabstand HSR [m]                feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal -90° [m]      feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Horizontal [m]         feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal 0° [m]        feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Grenzwert Personenschutz [V/m]

       Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
                                                       Hauptstrahlrichtung:          feldtheor. Verfahren
                                                       vertikal 90°:                 feldtheor. Verfahren




für den Standortbereich                          Gesamtstandort
STOB-Nr.:                                        070879-006 vom 16.04.2024 (Aktiv)
1

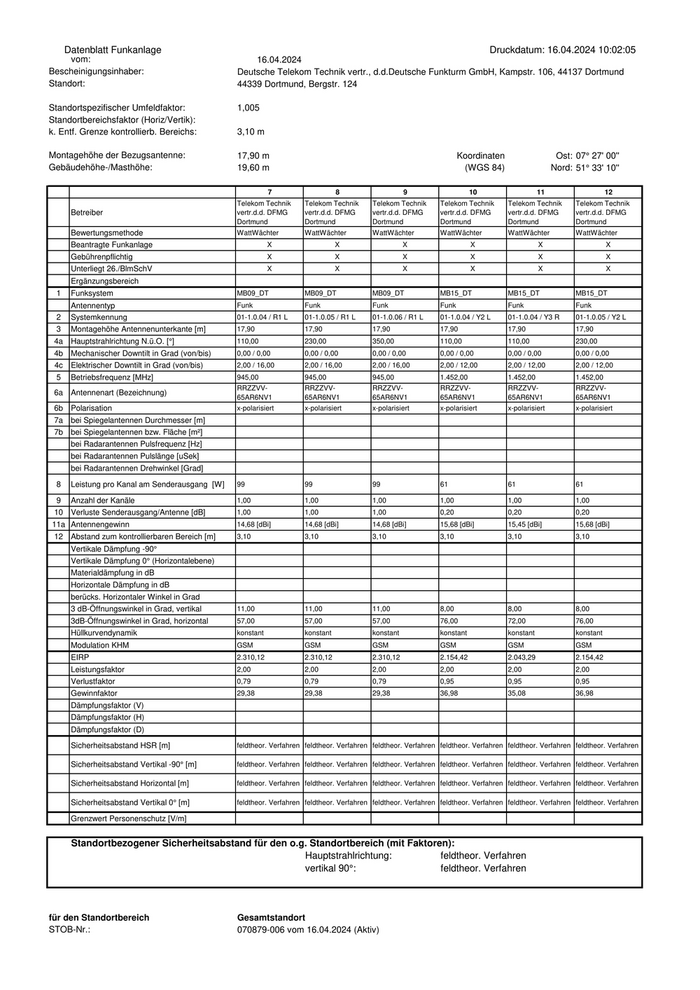

Datenblatt Funkanlage                                                                                                     Druckdatum: 16.04.2024 10:02:05
     vom:                                            16.04.2024
Bescheinigungsinhaber:                           Deutsche Telekom Technik vertr., d.d.Deutsche Funkturm GmbH, Kampstr. 106, 44137 Dortmund
Standort:                                        44339 Dortmund, Bergstr. 124

Standortspezifischer Umfeldfaktor:               1,005
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs:          3,10 m

Montagehöhe der Bezugsantenne:                   17,90 m                                                               Koordinaten                    Ost: 07° 27' 00''
Gebäudehöhe-/Masthöhe:                           19,60 m                                                                (WGS 84)                     Nord: 51° 33' 10''

                                                            7                    8                    9                    10                   11                    12
                                                 Telekom Technik      Telekom Technik      Telekom Technik      Telekom Technik      Telekom Technik       Telekom Technik
       Betreiber                                 vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG       vertr.d.d. DFMG
                                                 Dortmund             Dortmund             Dortmund             Dortmund             Dortmund              Dortmund
       Bewertungsmethode                         WattWächter          WattWächter          WattWächter          WattWächter          WattWächter           WattWächter
       Beantragte Funkanlage                                X                    X                    X                    X                    X                     X
       Gebührenpflichtig                                    X                    X                    X                    X                    X                     X
       Unterliegt 26./BlmSchV                               X                    X                    X                    X                    X                     X
       Ergänzungsbereich
  1    Funksystem                                MB09_DT              MB09_DT              MB09_DT              MB15_DT              MB15_DT               MB15_DT
       Antennentyp                               Funk                 Funk                 Funk                 Funk                 Funk                  Funk
  2    Systemkennung                             01-1.0.04 / R1 L     01-1.0.05 / R1 L     01-1.0.06 / R1 L     01-1.0.04 / Y2 L     01-1.0.04 / Y3 R      01-1.0.05 / Y2 L
  3    Montagehöhe Antennenunterkante [m]        17,90                17,90                17,90                17,90                17,90                 17,90
 4a Hauptstrahlrichtung N.ü.O. [°]               110,00               230,00               350,00               110,00               110,00                230,00
 4b Mechanischer Downtilt in Grad (von/bis)      0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00           0,00 / 0,00
 4c    Elektrischer Downtilt in Grad (von/bis)   2,00 / 16,00         2,00 / 16,00         2,00 / 16,00         2,00 / 12,00         2,00 / 12,00          2,00 / 12,00
  5    Betriebsfrequenz [MHz]                    945,00               945,00               945,00               1.452,00             1.452,00              1.452,00
                                                 RRZZVV-              RRZZVV-              RRZZVV-              RRZZVV-              RRZZVV-               RRZZVV-
 6a Antennenart (Bezeichnung)
                                                 65AR6NV1             65AR6NV1             65AR6NV1             65AR6NV1             65AR6NV1              65AR6NV1
 6b Polarisation                                 x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert         x-polarisiert
 7a bei Spiegelantennen Durchmesser [m]
 7b bei Spiegelantennen bzw. Fläche [m²]
       bei Radarantennen Pulsfrequenz [Hz]
       bei Radarantennen Pulslänge [uSek]
       bei Radarantennen Drehwinkel [Grad]

  8    Leistung pro Kanal am Senderausgang [W]   99                   99                   99                   61                   61                    61

  9    Anzahl der Kanäle                         1,00                 1,00                 1,00                 1,00                 1,00                  1,00
 10 Verluste Senderausgang/Antenne [dB]          1,00                 1,00                 1,00                 0,20                 0,20                  0,20
11a Antennengewinn                               14,68 [dBi]          14,68 [dBi]          14,68 [dBi]          15,68 [dBi]          15,45 [dBi]           15,68 [dBi]
 12 Abstand zum kontrollierbaren Bereich [m]     3,10                 3,10                 3,10                 3,10                 3,10                  3,10
       Vertikale Dämpfung -90°
       Vertikale Dämpfung 0° (Horizontalebene)
       Materialdämpfung in dB
       Horizontale Dämpfung in dB
       berücks. Horizontaler Winkel in Grad
       3 dB-Öffnungswinkel in Grad, vertikal     11,00                11,00                11,00                8,00                 8,00                  8,00
       3dB-Öffnungswinkel in Grad, horizontal    57,00                57,00                57,00                76,00                72,00                 76,00
       Hüllkurvendynamik                         konstant             konstant             konstant             konstant             konstant              konstant
       Modulation KHM                            GSM                  GSM                  GSM                  GSM                  GSM                   GSM
       EIRP                                      2.310,12             2.310,12             2.310,12             2.154,42             2.043,29              2.154,42
       Leistungsfaktor                           2,00                 2,00                 2,00                 2,00                 2,00                  2,00
       Verlustfaktor                             0,79                 0,79                 0,79                 0,95                 0,95                  0,95
       Gewinnfaktor                              29,38                29,38                29,38                36,98                35,08                 36,98
       Dämpfungsfaktor (V)
       Dämpfungsfaktor (H)
       Dämpfungsfaktor (D)
       Sicherheitsabstand HSR [m]                feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal -90° [m]      feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Horizontal [m]         feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal 0° [m]        feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Grenzwert Personenschutz [V/m]


       Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
                                                       Hauptstrahlrichtung:          feldtheor. Verfahren
                                                       vertikal 90°:                 feldtheor. Verfahren




für den Standortbereich                          Gesamtstandort
STOB-Nr.:                                        070879-006 vom 16.04.2024 (Aktiv)
2

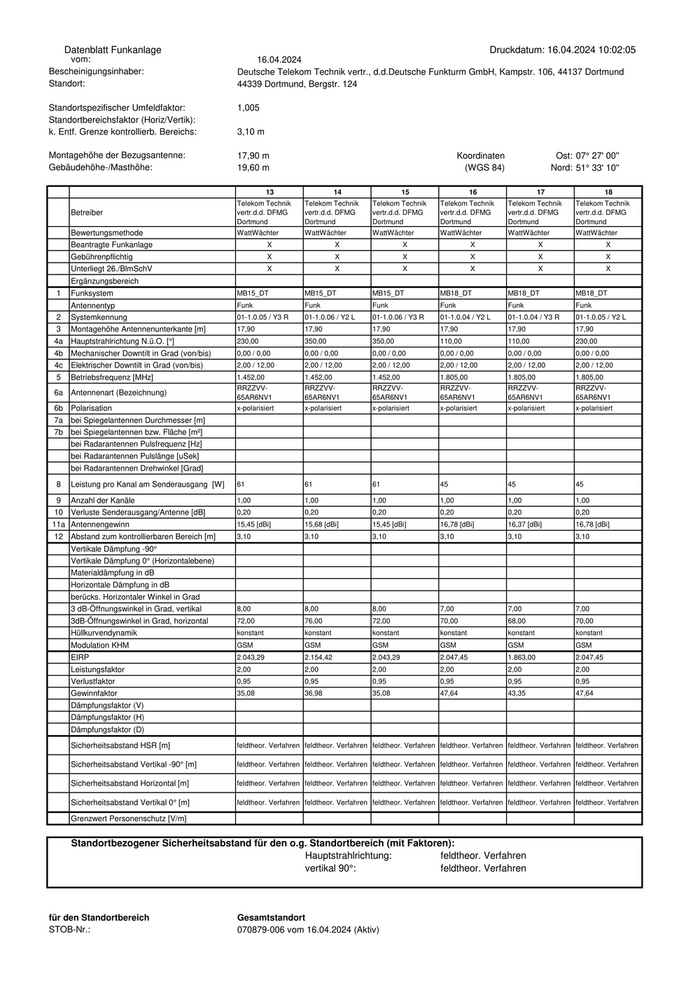

Datenblatt Funkanlage                                                                                                     Druckdatum: 16.04.2024 10:02:05
     vom:                                            16.04.2024
Bescheinigungsinhaber:                           Deutsche Telekom Technik vertr., d.d.Deutsche Funkturm GmbH, Kampstr. 106, 44137 Dortmund
Standort:                                        44339 Dortmund, Bergstr. 124

Standortspezifischer Umfeldfaktor:               1,005
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs:          3,10 m

Montagehöhe der Bezugsantenne:                   17,90 m                                                               Koordinaten                    Ost: 07° 27' 00''
Gebäudehöhe-/Masthöhe:                           19,60 m                                                                (WGS 84)                     Nord: 51° 33' 10''

                                                            13                   14                   15                   16                   17                    18
                                                 Telekom Technik      Telekom Technik      Telekom Technik      Telekom Technik      Telekom Technik       Telekom Technik
       Betreiber                                 vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG       vertr.d.d. DFMG
                                                 Dortmund             Dortmund             Dortmund             Dortmund             Dortmund              Dortmund
       Bewertungsmethode                         WattWächter          WattWächter          WattWächter          WattWächter          WattWächter           WattWächter
       Beantragte Funkanlage                                X                    X                    X                    X                    X                     X
       Gebührenpflichtig                                    X                    X                    X                    X                    X                     X
       Unterliegt 26./BlmSchV                               X                    X                    X                    X                    X                     X
       Ergänzungsbereich
  1    Funksystem                                MB15_DT              MB15_DT              MB15_DT              MB18_DT              MB18_DT               MB18_DT
       Antennentyp                               Funk                 Funk                 Funk                 Funk                 Funk                  Funk
  2    Systemkennung                             01-1.0.05 / Y3 R     01-1.0.06 / Y2 L     01-1.0.06 / Y3 R     01-1.0.04 / Y2 L     01-1.0.04 / Y3 R      01-1.0.05 / Y2 L
  3    Montagehöhe Antennenunterkante [m]        17,90                17,90                17,90                17,90                17,90                 17,90
 4a Hauptstrahlrichtung N.ü.O. [°]               230,00               350,00               350,00               110,00               110,00                230,00
 4b Mechanischer Downtilt in Grad (von/bis)      0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00           0,00 / 0,00
 4c    Elektrischer Downtilt in Grad (von/bis)   2,00 / 12,00         2,00 / 12,00         2,00 / 12,00         2,00 / 12,00         2,00 / 12,00          2,00 / 12,00
  5    Betriebsfrequenz [MHz]                    1.452,00             1.452,00             1.452,00             1.805,00             1.805,00              1.805,00
                                                 RRZZVV-              RRZZVV-              RRZZVV-              RRZZVV-              RRZZVV-               RRZZVV-
 6a Antennenart (Bezeichnung)
                                                 65AR6NV1             65AR6NV1             65AR6NV1             65AR6NV1             65AR6NV1              65AR6NV1
 6b Polarisation                                 x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert         x-polarisiert
 7a bei Spiegelantennen Durchmesser [m]
 7b bei Spiegelantennen bzw. Fläche [m²]
       bei Radarantennen Pulsfrequenz [Hz]
       bei Radarantennen Pulslänge [uSek]
       bei Radarantennen Drehwinkel [Grad]

  8    Leistung pro Kanal am Senderausgang [W]   61                   61                   61                   45                   45                    45

  9    Anzahl der Kanäle                         1,00                 1,00                 1,00                 1,00                 1,00                  1,00
 10 Verluste Senderausgang/Antenne [dB]          0,20                 0,20                 0,20                 0,20                 0,20                  0,20
11a Antennengewinn                               15,45 [dBi]          15,68 [dBi]          15,45 [dBi]          16,78 [dBi]          16,37 [dBi]           16,78 [dBi]
 12 Abstand zum kontrollierbaren Bereich [m]     3,10                 3,10                 3,10                 3,10                 3,10                  3,10
       Vertikale Dämpfung -90°
       Vertikale Dämpfung 0° (Horizontalebene)
       Materialdämpfung in dB
       Horizontale Dämpfung in dB
       berücks. Horizontaler Winkel in Grad
       3 dB-Öffnungswinkel in Grad, vertikal     8,00                 8,00                 8,00                 7,00                 7,00                  7,00
       3dB-Öffnungswinkel in Grad, horizontal    72,00                76,00                72,00                70,00                68,00                 70,00
       Hüllkurvendynamik                         konstant             konstant             konstant             konstant             konstant              konstant
       Modulation KHM                            GSM                  GSM                  GSM                  GSM                  GSM                   GSM
       EIRP                                      2.043,29             2.154,42             2.043,29             2.047,45             1.863,00              2.047,45
       Leistungsfaktor                           2,00                 2,00                 2,00                 2,00                 2,00                  2,00
       Verlustfaktor                             0,95                 0,95                 0,95                 0,95                 0,95                  0,95
       Gewinnfaktor                              35,08                36,98                35,08                47,64                43,35                 47,64
       Dämpfungsfaktor (V)
       Dämpfungsfaktor (H)
       Dämpfungsfaktor (D)
       Sicherheitsabstand HSR [m]                feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal -90° [m]      feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Horizontal [m]         feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal 0° [m]        feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Grenzwert Personenschutz [V/m]


       Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
                                                       Hauptstrahlrichtung:          feldtheor. Verfahren
                                                       vertikal 90°:                 feldtheor. Verfahren




für den Standortbereich                          Gesamtstandort
STOB-Nr.:                                        070879-006 vom 16.04.2024 (Aktiv)
3

Datenblatt Funkanlage                                                                                                     Druckdatum: 16.04.2024 10:02:05
     vom:                                            16.04.2024
Bescheinigungsinhaber:                           Deutsche Telekom Technik vertr., d.d.Deutsche Funkturm GmbH, Kampstr. 106, 44137 Dortmund
Standort:                                        44339 Dortmund, Bergstr. 124

Standortspezifischer Umfeldfaktor:               1,005
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs:          3,10 m

Montagehöhe der Bezugsantenne:                   17,90 m                                                               Koordinaten                    Ost: 07° 27' 00''
Gebäudehöhe-/Masthöhe:                           19,60 m                                                                (WGS 84)                     Nord: 51° 33' 10''

                                                            19                   20                   21                   22                   23                    24
                                                 Telekom Technik      Telekom Technik      Telekom Technik      Telekom Technik      Telekom Technik       Telekom Technik
       Betreiber                                 vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG       vertr.d.d. DFMG
                                                 Dortmund             Dortmund             Dortmund             Dortmund             Dortmund              Dortmund
       Bewertungsmethode                         WattWächter          WattWächter          WattWächter          WattWächter          WattWächter           WattWächter
       Beantragte Funkanlage                                X                    X                    X                    X                    X                     X
       Gebührenpflichtig                                    X                    X                    X                    X                    X                     X
       Unterliegt 26./BlmSchV                               X                    X                    X                    X                    X                     X
       Ergänzungsbereich
  1    Funksystem                                MB18_DT              MB18_DT              MB18_DT              MB21_DT              MB21_DT               MB21_DT
       Antennentyp                               Funk                 Funk                 Funk                 Funk                 Funk                  Funk
  2    Systemkennung                             01-1.0.05 / Y3 R     01-1.0.06 / Y2 L     01-1.0.06 / Y3 R     01-1.0.04 / Y2 L     01-1.0.04 / Y3 R      01-1.0.05 / Y2 L
  3    Montagehöhe Antennenunterkante [m]        17,90                17,90                17,90                17,90                17,90                 17,90
 4a Hauptstrahlrichtung N.ü.O. [°]               230,00               350,00               350,00               110,00               110,00                230,00
 4b Mechanischer Downtilt in Grad (von/bis)      0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00           0,00 / 0,00
 4c    Elektrischer Downtilt in Grad (von/bis)   2,00 / 12,00         2,00 / 12,00         2,00 / 12,00         2,00 / 12,00         2,00 / 12,00          2,00 / 12,00
  5    Betriebsfrequenz [MHz]                    1.805,00             1.805,00             1.805,00             2.150,00             2.150,00              2.150,00
                                                 RRZZVV-              RRZZVV-              RRZZVV-              RRZZVV-              RRZZVV-               RRZZVV-
 6a Antennenart (Bezeichnung)
                                                 65AR6NV1             65AR6NV1             65AR6NV1             65AR6NV1             65AR6NV1              65AR6NV1
 6b Polarisation                                 x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert         x-polarisiert
 7a bei Spiegelantennen Durchmesser [m]
 7b bei Spiegelantennen bzw. Fläche [m²]
       bei Radarantennen Pulsfrequenz [Hz]
       bei Radarantennen Pulslänge [uSek]
       bei Radarantennen Drehwinkel [Grad]

  8    Leistung pro Kanal am Senderausgang [W]   45                   45                   45                   30                   30                    30

  9    Anzahl der Kanäle                         1,00                 1,00                 1,00                 1,00                 1,00                  1,00
 10 Verluste Senderausgang/Antenne [dB]          0,20                 0,20                 0,20                 0,20                 0,20                  0,20
11a Antennengewinn                               16,37 [dBi]          16,78 [dBi]          16,37 [dBi]          17,79 [dBi]          17,64 [dBi]           17,79 [dBi]
 12 Abstand zum kontrollierbaren Bereich [m]     3,10                 3,10                 3,10                 3,10                 3,10                  3,10
       Vertikale Dämpfung -90°
       Vertikale Dämpfung 0° (Horizontalebene)
       Materialdämpfung in dB
       Horizontale Dämpfung in dB
       berücks. Horizontaler Winkel in Grad
       3 dB-Öffnungswinkel in Grad, vertikal     7,00                 7,00                 7,00                 5,00                 6,00                  5,00
       3dB-Öffnungswinkel in Grad, horizontal    68,00                70,00                68,00                67,00                65,00                 67,00
       Hüllkurvendynamik                         konstant             konstant             konstant             konstant             konstant              konstant
       Modulation KHM                            GSM                  GSM                  GSM                  GSM                  GSM                   GSM
       EIRP                                      1.863,00             2.047,45             1.863,00             1.722,35             1.663,88              1.722,35
       Leistungsfaktor                           2,00                 2,00                 2,00                 2,00                 2,00                  2,00
       Verlustfaktor                             0,95                 0,95                 0,95                 0,95                 0,95                  0,95
       Gewinnfaktor                              43,35                47,64                43,35                60,12                58,08                 60,12
       Dämpfungsfaktor (V)
       Dämpfungsfaktor (H)
       Dämpfungsfaktor (D)
       Sicherheitsabstand HSR [m]                feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal -90° [m]      feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Horizontal [m]         feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal 0° [m]        feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Grenzwert Personenschutz [V/m]


       Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
                                                       Hauptstrahlrichtung:          feldtheor. Verfahren
                                                       vertikal 90°:                 feldtheor. Verfahren




für den Standortbereich                          Gesamtstandort
STOB-Nr.:                                        070879-006 vom 16.04.2024 (Aktiv)
4

Datenblatt Funkanlage                                                                                              Druckdatum: 16.04.2024 10:02:05
     vom:                                            16.04.2024
Bescheinigungsinhaber:                           Deutsche Telekom Technik vertr., d.d.Deutsche Funkturm GmbH, Kampstr. 106, 44137 Dortmund
Standort:                                        44339 Dortmund, Bergstr. 124

Standortspezifischer Umfeldfaktor:               1,005
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs:          3,10 m

Montagehöhe der Bezugsantenne:                   17,90 m                                                          Koordinaten         Ost: 07° 27' 00''
Gebäudehöhe-/Masthöhe:                           19,60 m                                                           (WGS 84)          Nord: 51° 33' 10''

                                                            25                   26                   27
                                                 Telekom Technik      Telekom Technik      Telekom Technik
       Betreiber                                 vertr.d.d. DFMG      vertr.d.d. DFMG      vertr.d.d. DFMG
                                                 Dortmund             Dortmund             Dortmund
       Bewertungsmethode                         WattWächter          WattWächter          WattWächter
       Beantragte Funkanlage                                X                    X                    X
       Gebührenpflichtig                                    X                    X                    X
       Unterliegt 26./BlmSchV                               X                    X                    X
       Ergänzungsbereich
  1    Funksystem                                MB21_DT              MB21_DT              MB21_DT
       Antennentyp                               Funk                 Funk                 Funk
  2    Systemkennung                             01-1.0.05 / Y3 R     01-1.0.06 / Y2 L     01-1.0.06 / Y3 R
  3    Montagehöhe Antennenunterkante [m]        17,90                17,90                17,90
 4a Hauptstrahlrichtung N.ü.O. [°]               230,00               350,00               350,00
 4b Mechanischer Downtilt in Grad (von/bis)      0,00 / 0,00          0,00 / 0,00          0,00 / 0,00
 4c    Elektrischer Downtilt in Grad (von/bis)   2,00 / 12,00         2,00 / 12,00         2,00 / 12,00
  5    Betriebsfrequenz [MHz]                    2.150,00             2.150,00             2.150,00
                                                 RRZZVV-              RRZZVV-              RRZZVV-
 6a Antennenart (Bezeichnung)
                                                 65AR6NV1             65AR6NV1             65AR6NV1
 6b Polarisation                                 x-polarisiert        x-polarisiert        x-polarisiert
 7a bei Spiegelantennen Durchmesser [m]
 7b bei Spiegelantennen bzw. Fläche [m²]
       bei Radarantennen Pulsfrequenz [Hz]
       bei Radarantennen Pulslänge [uSek]
       bei Radarantennen Drehwinkel [Grad]

  8    Leistung pro Kanal am Senderausgang [W]   30                   30                   30

  9    Anzahl der Kanäle                         1,00                 1,00                 1,00
 10 Verluste Senderausgang/Antenne [dB]          0,20                 0,20                 0,20
11a Antennengewinn                               17,64 [dBi]          17,79 [dBi]          17,64 [dBi]
 12 Abstand zum kontrollierbaren Bereich [m]     3,10                 3,10                 3,10
       Vertikale Dämpfung -90°
       Vertikale Dämpfung 0° (Horizontalebene)
       Materialdämpfung in dB
       Horizontale Dämpfung in dB
       berücks. Horizontaler Winkel in Grad
       3 dB-Öffnungswinkel in Grad, vertikal     6,00                 5,00                 6,00
       3dB-Öffnungswinkel in Grad, horizontal    65,00                67,00                65,00
       Hüllkurvendynamik                         konstant             konstant             konstant
       Modulation KHM                            GSM                  GSM                  GSM
       EIRP                                      1.663,88             1.722,35             1.663,88
       Leistungsfaktor                           2,00                 2,00                 2,00
       Verlustfaktor                             0,95                 0,95                 0,95
       Gewinnfaktor                              58,08                60,12                58,08
       Dämpfungsfaktor (V)
       Dämpfungsfaktor (H)
       Dämpfungsfaktor (D)
       Sicherheitsabstand HSR [m]                feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal -90° [m]      feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Horizontal [m]         feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal 0° [m]        feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Grenzwert Personenschutz [V/m]


       Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
                                                       Hauptstrahlrichtung:          feldtheor. Verfahren
                                                       vertikal 90°:                 feldtheor. Verfahren
5
