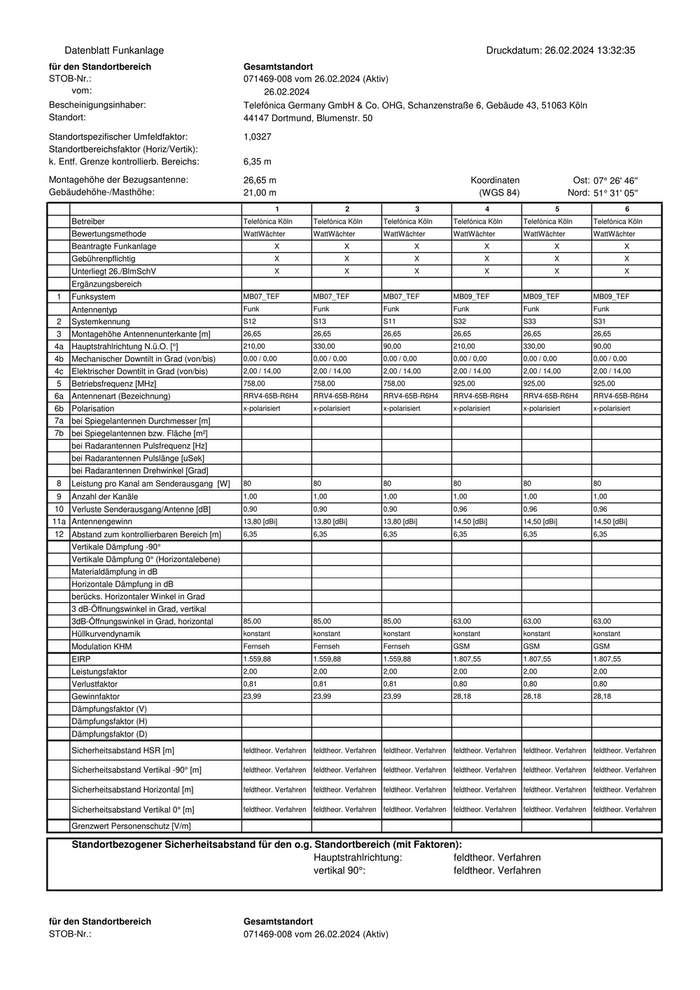

Datenblatt Funkanlage                                                                                                Druckdatum: 26.02.2024 13:32:35
für den Standortbereich                          Gesamtstandort
STOB-Nr.:                                        071469-008 vom 26.02.2024 (Aktiv)
      vom:                                            26.02.2024
Bescheinigungsinhaber:                           Telefónica Germany GmbH & Co. OHG, Schanzenstraße 6, Gebäude 43, 51063 Köln
Standort:                                        44147 Dortmund, Blumenstr. 50

Standortspezifischer Umfeldfaktor:               1,0327
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs:          6,35 m

Montagehöhe der Bezugsantenne:                   26,65 m                                                               Koordinaten                    Ost: 07° 26' 46''
Gebäudehöhe-/Masthöhe:                           21,00 m                                                                (WGS 84)                     Nord: 51° 31' 05''
                                                            1                    2                    3                    4                    5                     6
       Betreiber                                 Telefónica Köln      Telefónica Köln      Telefónica Köln      Telefónica Köln      Telefónica Köln       Telefónica Köln
       Bewertungsmethode                         WattWächter          WattWächter          WattWächter          WattWächter          WattWächter           WattWächter
       Beantragte Funkanlage                                X                    X                    X                    X                    X                     X
       Gebührenpflichtig                                    X                    X                    X                    X                    X                     X
       Unterliegt 26./BlmSchV                               X                    X                    X                    X                    X                     X
       Ergänzungsbereich
  1    Funksystem                                MB07_TEF             MB07_TEF             MB07_TEF             MB09_TEF             MB09_TEF              MB09_TEF
       Antennentyp                               Funk                 Funk                 Funk                 Funk                 Funk                  Funk
  2    Systemkennung                             S12                  S13                  S11                  S32                  S33                   S31
  3 Montagehöhe Antennenunterkante [m]           26,65                26,65                26,65                26,65                26,65                 26,65
 4a Hauptstrahlrichtung N.ü.O. [°]               210,00               330,00               90,00                210,00               330,00                90,00
 4b Mechanischer Downtilt in Grad (von/bis)      0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00           0,00 / 0,00
 4c    Elektrischer Downtilt in Grad (von/bis)   2,00 / 14,00         2,00 / 14,00         2,00 / 14,00         2,00 / 14,00         2,00 / 14,00          2,00 / 14,00
  5    Betriebsfrequenz [MHz]                    758,00               758,00               758,00               925,00               925,00                925,00
 6a Antennenart (Bezeichnung)                    RRV4-65B-R6H4        RRV4-65B-R6H4        RRV4-65B-R6H4        RRV4-65B-R6H4        RRV4-65B-R6H4         RRV4-65B-R6H4
 6b Polarisation                                 x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert         x-polarisiert
 7a bei Spiegelantennen Durchmesser [m]
 7b bei Spiegelantennen bzw. Fläche [m²]
       bei Radarantennen Pulsfrequenz [Hz]
       bei Radarantennen Pulslänge [uSek]
       bei Radarantennen Drehwinkel [Grad]
  8    Leistung pro Kanal am Senderausgang [W]   80                   80                   80                   80                   80                    80
  9    Anzahl der Kanäle                         1,00                 1,00                 1,00                 1,00                 1,00                  1,00
 10 Verluste Senderausgang/Antenne [dB]          0,90                 0,90                 0,90                 0,96                 0,96                  0,96
11a Antennengewinn                               13,80 [dBi]          13,80 [dBi]          13,80 [dBi]          14,50 [dBi]          14,50 [dBi]           14,50 [dBi]
 12 Abstand zum kontrollierbaren Bereich [m]     6,35                 6,35                 6,35                 6,35                 6,35                  6,35
       Vertikale Dämpfung -90°
       Vertikale Dämpfung 0° (Horizontalebene)
       Materialdämpfung in dB
       Horizontale Dämpfung in dB
       berücks. Horizontaler Winkel in Grad
       3 dB-Öffnungswinkel in Grad, vertikal
       3dB-Öffnungswinkel in Grad, horizontal    85,00                85,00                85,00                63,00                63,00                 63,00
       Hüllkurvendynamik                         konstant             konstant             konstant             konstant             konstant              konstant
       Modulation KHM                            Fernseh              Fernseh              Fernseh              GSM                  GSM                   GSM
       EIRP                                      1.559,88             1.559,88             1.559,88             1.807,55             1.807,55              1.807,55
       Leistungsfaktor                           2,00                 2,00                 2,00                 2,00                 2,00                  2,00
       Verlustfaktor                             0,81                 0,81                 0,81                 0,80                 0,80                  0,80
       Gewinnfaktor                              23,99                23,99                23,99                28,18                28,18                 28,18
       Dämpfungsfaktor (V)
       Dämpfungsfaktor (H)
       Dämpfungsfaktor (D)
       Sicherheitsabstand HSR [m]                feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal -90° [m]      feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Horizontal [m]         feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal 0° [m]        feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Grenzwert Personenschutz [V/m]

       Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
                                                         Hauptstrahlrichtung:         feldtheor. Verfahren
                                                         vertikal 90°:                feldtheor. Verfahren




für den Standortbereich                          Gesamtstandort
STOB-Nr.:                                        071469-008 vom 26.02.2024 (Aktiv)
1

Datenblatt Funkanlage                                                                                                Druckdatum: 26.02.2024 13:32:35
     vom:                                             26.02.2024
Bescheinigungsinhaber:                           Telefónica Germany GmbH & Co. OHG, Schanzenstraße 6, Gebäude 43, 51063 Köln
Standort:                                        44147 Dortmund, Blumenstr. 50

Standortspezifischer Umfeldfaktor:               1,0327
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs:          6,35 m

Montagehöhe der Bezugsantenne:                   26,65 m                                                               Koordinaten                    Ost: 07° 26' 46''
Gebäudehöhe-/Masthöhe:                           21,00 m                                                                (WGS 84)                     Nord: 51° 31' 05''

                                                            7                    8                    9                    10                   11                    12
       Betreiber                                 Telefónica Köln      Telefónica Köln      Telefónica Köln      Telefónica Köln      Telefónica Köln       Telefónica Köln
       Bewertungsmethode                         WattWächter          WattWächter          WattWächter          WattWächter          WattWächter           WattWächter
       Beantragte Funkanlage                                X                    X                    X                    X                    X                     X
       Gebührenpflichtig                                    X                    X                    X                    X                    X                     X
       Unterliegt 26./BlmSchV                               X                    X                    X                    X                    X                     X
       Ergänzungsbereich
  1    Funksystem                                MB18_TEF             MB18_TEF             MB18_TEF             MB21_TEF             MB21_TEF              MB21_TEF
       Antennentyp                               Funk                 Funk                 Funk                 Funk                 Funk                  Funk
  2    Systemkennung                             S42                  S43                  S41                  S52                  S53                   S51
  3    Montagehöhe Antennenunterkante [m]        26,65                26,65                26,65                26,65                26,65                 26,65
 4a Hauptstrahlrichtung N.ü.O. [°]               210,00               330,00               90,00                210,00               330,00                90,00
 4b Mechanischer Downtilt in Grad (von/bis)      0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 0,00           0,00 / 0,00
 4c    Elektrischer Downtilt in Grad (von/bis)   2,00 / 12,00         2,00 / 12,00         2,00 / 12,00         2,00 / 12,00         2,00 / 12,00          2,00 / 12,00
  5    Betriebsfrequenz [MHz]                    1.835,00             1.835,00             1.835,00             2.130,00             2.130,00              2.130,00
 6a Antennenart (Bezeichnung)                    RRV4-65B-R6H4        RRV4-65B-R6H4        RRV4-65B-R6H4        RRV4-65B-R6H4        RRV4-65B-R6H4         RRV4-65B-R6H4
 6b Polarisation                                 x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert         x-polarisiert
 7a bei Spiegelantennen Durchmesser [m]
 7b bei Spiegelantennen bzw. Fläche [m²]
       bei Radarantennen Pulsfrequenz [Hz]
       bei Radarantennen Pulslänge [uSek]
       bei Radarantennen Drehwinkel [Grad]

  8    Leistung pro Kanal am Senderausgang [W]   160                  160                  160                  160                  160                   160

  9    Anzahl der Kanäle                         1,00                 1,00                 1,00                 1,00                 1,00                  1,00
 10 Verluste Senderausgang/Antenne [dB]          1,09                 1,09                 1,09                 1,19                 1,19                  1,19
11a Antennengewinn                               16,20 [dBi]          16,20 [dBi]          16,20 [dBi]          17,40 [dBi]          17,40 [dBi]           17,40 [dBi]
 12 Abstand zum kontrollierbaren Bereich [m]     6,35                 6,35                 6,35                 6,35                 6,35                  6,35
       Vertikale Dämpfung -90°
       Vertikale Dämpfung 0° (Horizontalebene)
       Materialdämpfung in dB
       Horizontale Dämpfung in dB
       berücks. Horizontaler Winkel in Grad
       3 dB-Öffnungswinkel in Grad, vertikal
       3dB-Öffnungswinkel in Grad, horizontal    70,00                70,00                70,00                60,00                60,00                 60,00
       Hüllkurvendynamik                         konstant             konstant             konstant             konstant             konstant              konstant
       Modulation KHM                            GSM                  GSM                  GSM                  GSM                  GSM                   GSM
       EIRP                                      5.189,43             5.189,43             5.189,43             6.685,29             6.685,29              6.685,29
       Leistungsfaktor                           2,00                 2,00                 2,00                 2,00                 2,00                  2,00
       Verlustfaktor                             0,78                 0,78                 0,78                 0,76                 0,76                  0,76
       Gewinnfaktor                              41,69                41,69                41,69                54,95                54,95                 54,95
       Dämpfungsfaktor (V)
       Dämpfungsfaktor (H)
       Dämpfungsfaktor (D)
       Sicherheitsabstand HSR [m]                feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal -90° [m]      feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Horizontal [m]         feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal 0° [m]        feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Grenzwert Personenschutz [V/m]


       Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
                                                         Hauptstrahlrichtung:         feldtheor. Verfahren
                                                         vertikal 90°:                feldtheor. Verfahren




für den Standortbereich                          Gesamtstandort
STOB-Nr.:                                        071469-008 vom 26.02.2024 (Aktiv)
2

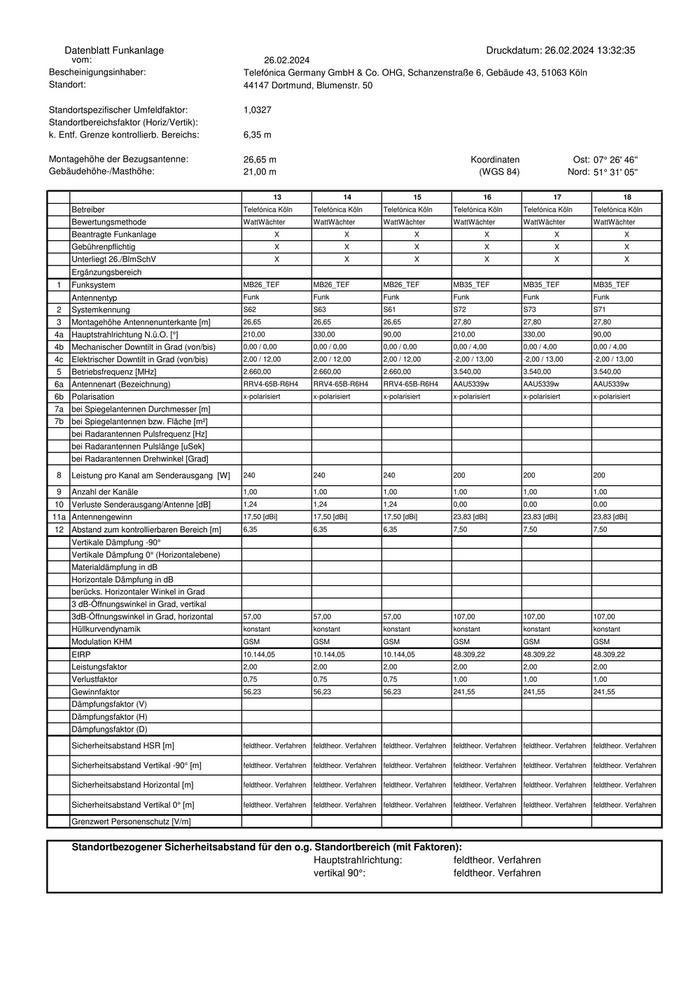

Datenblatt Funkanlage                                                                                                 Druckdatum: 26.02.2024 13:32:35
     vom:                                             26.02.2024
Bescheinigungsinhaber:                           Telefónica Germany GmbH & Co. OHG, Schanzenstraße 6, Gebäude 43, 51063 Köln
Standort:                                        44147 Dortmund, Blumenstr. 50

Standortspezifischer Umfeldfaktor:               1,0327
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs:          6,35 m

Montagehöhe der Bezugsantenne:                   26,65 m                                                               Koordinaten                    Ost: 07° 26' 46''
Gebäudehöhe-/Masthöhe:                           21,00 m                                                                (WGS 84)                     Nord: 51° 31' 05''

                                                            13                   14                   15                   16                   17                    18
       Betreiber                                 Telefónica Köln      Telefónica Köln      Telefónica Köln      Telefónica Köln      Telefónica Köln       Telefónica Köln
       Bewertungsmethode                         WattWächter          WattWächter          WattWächter          WattWächter          WattWächter           WattWächter
       Beantragte Funkanlage                                X                    X                    X                    X                    X                     X
       Gebührenpflichtig                                    X                    X                    X                    X                    X                     X
       Unterliegt 26./BlmSchV                               X                    X                    X                    X                    X                     X
       Ergänzungsbereich
  1    Funksystem                                MB26_TEF             MB26_TEF             MB26_TEF             MB35_TEF             MB35_TEF              MB35_TEF
       Antennentyp                               Funk                 Funk                 Funk                 Funk                 Funk                  Funk
  2    Systemkennung                             S62                  S63                  S61                  S72                  S73                   S71
  3    Montagehöhe Antennenunterkante [m]        26,65                26,65                26,65                27,80                27,80                 27,80
 4a Hauptstrahlrichtung N.ü.O. [°]               210,00               330,00               90,00                210,00               330,00                90,00
 4b Mechanischer Downtilt in Grad (von/bis)      0,00 / 0,00          0,00 / 0,00          0,00 / 0,00          0,00 / 4,00          0,00 / 4,00           0,00 / 4,00
 4c    Elektrischer Downtilt in Grad (von/bis)   2,00 / 12,00         2,00 / 12,00         2,00 / 12,00         -2,00 / 13,00        -2,00 / 13,00         -2,00 / 13,00
  5    Betriebsfrequenz [MHz]                    2.660,00             2.660,00             2.660,00             3.540,00             3.540,00              3.540,00
 6a Antennenart (Bezeichnung)                    RRV4-65B-R6H4        RRV4-65B-R6H4        RRV4-65B-R6H4        AAU5339w             AAU5339w              AAU5339w
 6b Polarisation                                 x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert        x-polarisiert         x-polarisiert
 7a bei Spiegelantennen Durchmesser [m]
 7b bei Spiegelantennen bzw. Fläche [m²]
       bei Radarantennen Pulsfrequenz [Hz]
       bei Radarantennen Pulslänge [uSek]
       bei Radarantennen Drehwinkel [Grad]

  8    Leistung pro Kanal am Senderausgang [W]   240                  240                  240                  200                  200                   200

  9    Anzahl der Kanäle                         1,00                 1,00                 1,00                 1,00                 1,00                  1,00
 10 Verluste Senderausgang/Antenne [dB]          1,24                 1,24                 1,24                 0,00                 0,00                  0,00
11a Antennengewinn                               17,50 [dBi]          17,50 [dBi]          17,50 [dBi]          23,83 [dBi]          23,83 [dBi]           23,83 [dBi]
 12 Abstand zum kontrollierbaren Bereich [m]     6,35                 6,35                 6,35                 7,50                 7,50                  7,50
       Vertikale Dämpfung -90°
       Vertikale Dämpfung 0° (Horizontalebene)
       Materialdämpfung in dB
       Horizontale Dämpfung in dB
       berücks. Horizontaler Winkel in Grad
       3 dB-Öffnungswinkel in Grad, vertikal
       3dB-Öffnungswinkel in Grad, horizontal    57,00                57,00                57,00                107,00               107,00                107,00
       Hüllkurvendynamik                         konstant             konstant             konstant             konstant             konstant              konstant
       Modulation KHM                            GSM                  GSM                  GSM                  GSM                  GSM                   GSM
       EIRP                                      10.144,05            10.144,05            10.144,05            48.309,22            48.309,22             48.309,22
       Leistungsfaktor                           2,00                 2,00                 2,00                 2,00                 2,00                  2,00
       Verlustfaktor                             0,75                 0,75                 0,75                 1,00                 1,00                  1,00
       Gewinnfaktor                              56,23                56,23                56,23                241,55               241,55                241,55
       Dämpfungsfaktor (V)
       Dämpfungsfaktor (H)
       Dämpfungsfaktor (D)
       Sicherheitsabstand HSR [m]                feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal -90° [m]      feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Horizontal [m]         feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Sicherheitsabstand Vertikal 0° [m]        feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren feldtheor. Verfahren

       Grenzwert Personenschutz [V/m]


       Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
                                                         Hauptstrahlrichtung:         feldtheor. Verfahren
                                                         vertikal 90°:                feldtheor. Verfahren
3
