071778-005-20240104datenblatt
This document is part of the request ”Standortbescheinigungen 070879, 071469, 071778, 073164”.

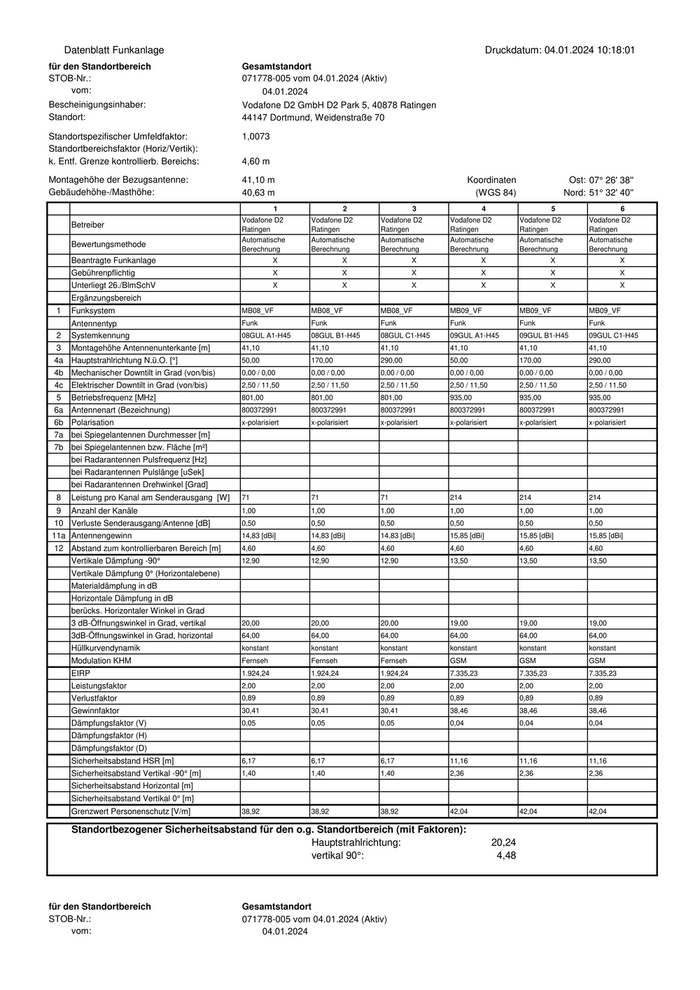

Datenblatt Funkanlage Druckdatum: 04.01.2024 10:18:01
für den Standortbereich Gesamtstandort
STOB-Nr.: 071778-005 vom 04.01.2024 (Aktiv)
vom: 04.01.2024
Bescheinigungsinhaber: Vodafone D2 GmbH D2 Park 5, 40878 Ratingen
Standort: 44147 Dortmund, Weidenstraße 70
Standortspezifischer Umfeldfaktor: 1,0073
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 4,60 m
Montagehöhe der Bezugsantenne: 41,10 m Koordinaten Ost: 07° 26' 38''
Gebäudehöhe-/Masthöhe: 40,63 m (WGS 84) Nord: 51° 32' 40''
1 2 3 4 5 6
Vodafone D2 Vodafone D2 Vodafone D2 Vodafone D2 Vodafone D2 Vodafone D2
Betreiber
Ratingen Ratingen Ratingen Ratingen Ratingen Ratingen
Automatische Automatische Automatische Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB08_VF MB08_VF MB08_VF MB09_VF MB09_VF MB09_VF
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung 08GUL A1-H45 08GUL B1-H45 08GUL C1-H45 09GUL A1-H45 09GUL B1-H45 09GUL C1-H45
3 Montagehöhe Antennenunterkante [m] 41,10 41,10 41,10 41,10 41,10 41,10
4a Hauptstrahlrichtung N.ü.O. [°] 50,00 170,00 290,00 50,00 170,00 290,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50 2,50 / 11,50
5 Betriebsfrequenz [MHz] 801,00 801,00 801,00 935,00 935,00 935,00
6a Antennenart (Bezeichnung) 800372991 800372991 800372991 800372991 800372991 800372991
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 71 71 71 214 214 214
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50 0,50 0,50
11a Antennengewinn 14,83 [dBi] 14,83 [dBi] 14,83 [dBi] 15,85 [dBi] 15,85 [dBi] 15,85 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 4,60 4,60 4,60 4,60 4,60 4,60
Vertikale Dämpfung -90° 12,90 12,90 12,90 13,50 13,50 13,50
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 20,00 20,00 20,00 19,00 19,00 19,00
3dB-Öffnungswinkel in Grad, horizontal 64,00 64,00 64,00 64,00 64,00 64,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM Fernseh Fernseh Fernseh GSM GSM GSM
EIRP 1.924,24 1.924,24 1.924,24 7.335,23 7.335,23 7.335,23
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,89 0,89 0,89 0,89 0,89 0,89
Gewinnfaktor 30,41 30,41 30,41 38,46 38,46 38,46
Dämpfungsfaktor (V) 0,05 0,05 0,05 0,04 0,04 0,04
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 6,17 6,17 6,17 11,16 11,16 11,16
Sicherheitsabstand Vertikal -90° [m] 1,40 1,40 1,40 2,36 2,36 2,36
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 38,92 38,92 38,92 42,04 42,04 42,04
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 20,24
vertikal 90°: 4,48
für den Standortbereich Gesamtstandort
STOB-Nr.: 071778-005 vom 04.01.2024 (Aktiv)
vom: 04.01.2024

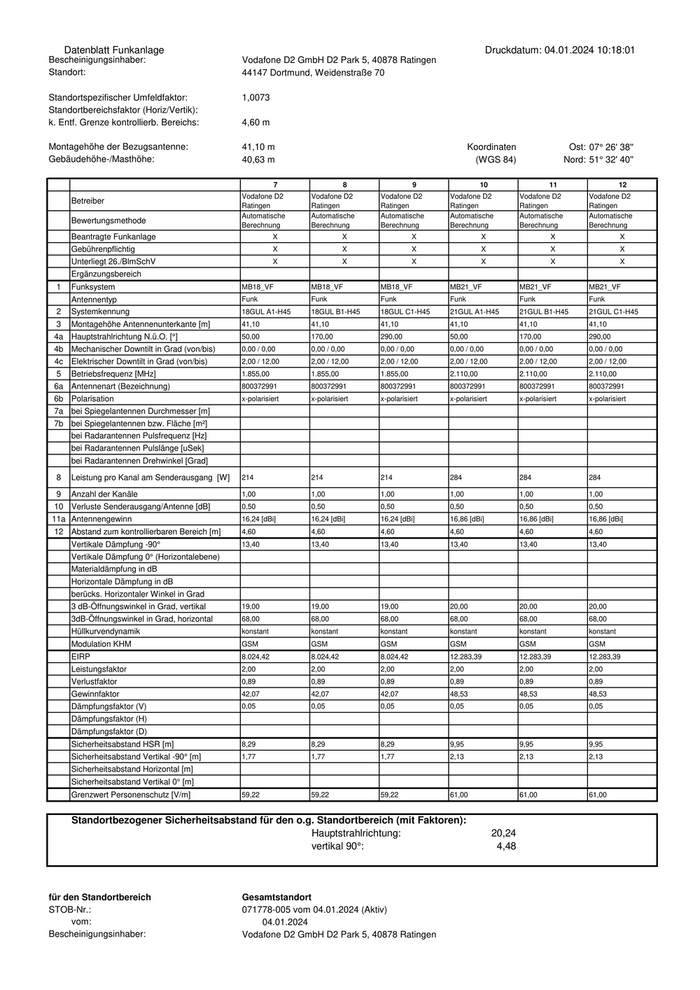

Datenblatt Funkanlage Druckdatum: 04.01.2024 10:18:01
Bescheinigungsinhaber: Vodafone D2 GmbH D2 Park 5, 40878 Ratingen
Standort: 44147 Dortmund, Weidenstraße 70
Standortspezifischer Umfeldfaktor: 1,0073
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 4,60 m
Montagehöhe der Bezugsantenne: 41,10 m Koordinaten Ost: 07° 26' 38''
Gebäudehöhe-/Masthöhe: 40,63 m (WGS 84) Nord: 51° 32' 40''
7 8 9 10 11 12
Vodafone D2 Vodafone D2 Vodafone D2 Vodafone D2 Vodafone D2 Vodafone D2
Betreiber
Ratingen Ratingen Ratingen Ratingen Ratingen Ratingen
Automatische Automatische Automatische Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X X X X
Gebührenpflichtig X X X X X X
Unterliegt 26./BlmSchV X X X X X X
Ergänzungsbereich
1 Funksystem MB18_VF MB18_VF MB18_VF MB21_VF MB21_VF MB21_VF
Antennentyp Funk Funk Funk Funk Funk Funk
2 Systemkennung 18GUL A1-H45 18GUL B1-H45 18GUL C1-H45 21GUL A1-H45 21GUL B1-H45 21GUL C1-H45
3 Montagehöhe Antennenunterkante [m] 41,10 41,10 41,10 41,10 41,10 41,10
4a Hauptstrahlrichtung N.ü.O. [°] 50,00 170,00 290,00 50,00 170,00 290,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz] 1.855,00 1.855,00 1.855,00 2.110,00 2.110,00 2.110,00
6a Antennenart (Bezeichnung) 800372991 800372991 800372991 800372991 800372991 800372991
6b Polarisation x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 214 214 214 284 284 284
9 Anzahl der Kanäle 1,00 1,00 1,00 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50 0,50 0,50 0,50
11a Antennengewinn 16,24 [dBi] 16,24 [dBi] 16,24 [dBi] 16,86 [dBi] 16,86 [dBi] 16,86 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 4,60 4,60 4,60 4,60 4,60 4,60
Vertikale Dämpfung -90° 13,40 13,40 13,40 13,40 13,40 13,40
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 19,00 19,00 19,00 20,00 20,00 20,00
3dB-Öffnungswinkel in Grad, horizontal 68,00 68,00 68,00 68,00 68,00 68,00
Hüllkurvendynamik konstant konstant konstant konstant konstant konstant
Modulation KHM GSM GSM GSM GSM GSM GSM
EIRP 8.024,42 8.024,42 8.024,42 12.283,39 12.283,39 12.283,39
Leistungsfaktor 2,00 2,00 2,00 2,00 2,00 2,00
Verlustfaktor 0,89 0,89 0,89 0,89 0,89 0,89
Gewinnfaktor 42,07 42,07 42,07 48,53 48,53 48,53
Dämpfungsfaktor (V) 0,05 0,05 0,05 0,05 0,05 0,05
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 8,29 8,29 8,29 9,95 9,95 9,95
Sicherheitsabstand Vertikal -90° [m] 1,77 1,77 1,77 2,13 2,13 2,13
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 59,22 59,22 59,22 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 20,24
vertikal 90°: 4,48

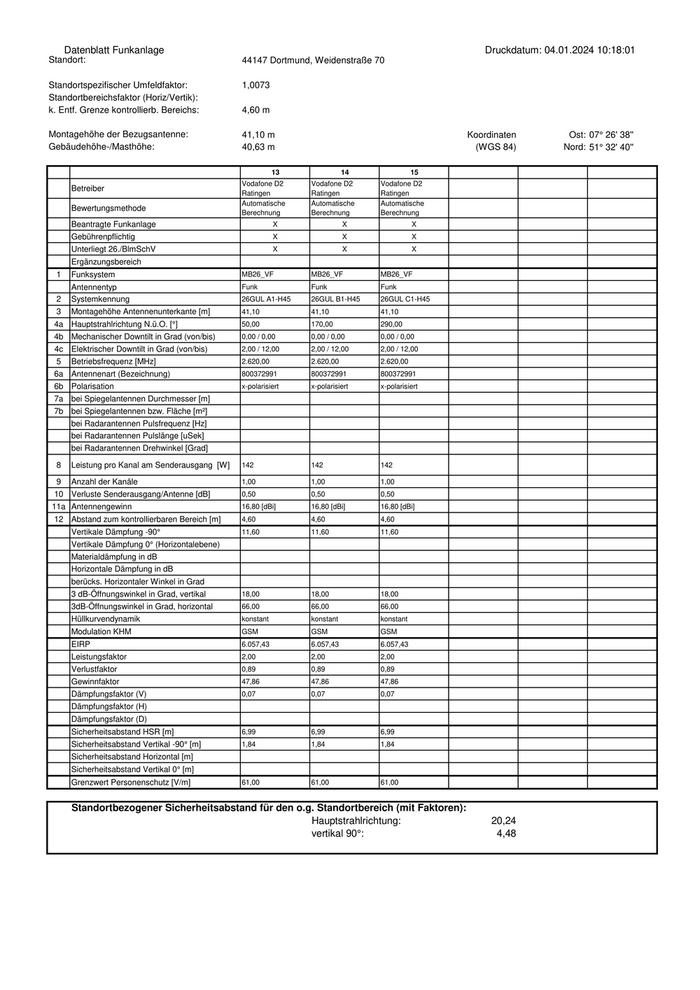

für den Standortbereich Gesamtstandort
STOB-Nr.: 071778-005 vom 04.01.2024 (Aktiv)
vom: 04.01.2024
Bescheinigungsinhaber: Vodafone D2 GmbH D2 Park 5, 40878 Ratingen
Datenblatt Funkanlage Druckdatum: 04.01.2024 10:18:01
Standort: 44147 Dortmund, Weidenstraße 70
Standortspezifischer Umfeldfaktor: 1,0073
Standortbereichsfaktor (Horiz/Vertik):
k. Entf. Grenze kontrollierb. Bereichs: 4,60 m
Montagehöhe der Bezugsantenne: 41,10 m Koordinaten Ost: 07° 26' 38''
Gebäudehöhe-/Masthöhe: 40,63 m (WGS 84) Nord: 51° 32' 40''
13 14 15
Vodafone D2 Vodafone D2 Vodafone D2
Betreiber
Ratingen Ratingen Ratingen
Automatische Automatische Automatische
Bewertungsmethode
Berechnung Berechnung Berechnung
Beantragte Funkanlage X X X
Gebührenpflichtig X X X
Unterliegt 26./BlmSchV X X X
Ergänzungsbereich
1 Funksystem MB26_VF MB26_VF MB26_VF
Antennentyp Funk Funk Funk
2 Systemkennung 26GUL A1-H45 26GUL B1-H45 26GUL C1-H45
3 Montagehöhe Antennenunterkante [m] 41,10 41,10 41,10
4a Hauptstrahlrichtung N.ü.O. [°] 50,00 170,00 290,00
4b Mechanischer Downtilt in Grad (von/bis) 0,00 / 0,00 0,00 / 0,00 0,00 / 0,00
4c Elektrischer Downtilt in Grad (von/bis) 2,00 / 12,00 2,00 / 12,00 2,00 / 12,00
5 Betriebsfrequenz [MHz] 2.620,00 2.620,00 2.620,00
6a Antennenart (Bezeichnung) 800372991 800372991 800372991
6b Polarisation x-polarisiert x-polarisiert x-polarisiert
7a bei Spiegelantennen Durchmesser [m]
7b bei Spiegelantennen bzw. Fläche [m²]
bei Radarantennen Pulsfrequenz [Hz]
bei Radarantennen Pulslänge [uSek]
bei Radarantennen Drehwinkel [Grad]
8 Leistung pro Kanal am Senderausgang [W] 142 142 142
9 Anzahl der Kanäle 1,00 1,00 1,00
10 Verluste Senderausgang/Antenne [dB] 0,50 0,50 0,50
11a Antennengewinn 16,80 [dBi] 16,80 [dBi] 16,80 [dBi]
12 Abstand zum kontrollierbaren Bereich [m] 4,60 4,60 4,60
Vertikale Dämpfung -90° 11,60 11,60 11,60
Vertikale Dämpfung 0° (Horizontalebene)
Materialdämpfung in dB
Horizontale Dämpfung in dB
berücks. Horizontaler Winkel in Grad
3 dB-Öffnungswinkel in Grad, vertikal 18,00 18,00 18,00
3dB-Öffnungswinkel in Grad, horizontal 66,00 66,00 66,00
Hüllkurvendynamik konstant konstant konstant
Modulation KHM GSM GSM GSM
EIRP 6.057,43 6.057,43 6.057,43
Leistungsfaktor 2,00 2,00 2,00
Verlustfaktor 0,89 0,89 0,89
Gewinnfaktor 47,86 47,86 47,86
Dämpfungsfaktor (V) 0,07 0,07 0,07
Dämpfungsfaktor (H)
Dämpfungsfaktor (D)
Sicherheitsabstand HSR [m] 6,99 6,99 6,99
Sicherheitsabstand Vertikal -90° [m] 1,84 1,84 1,84
Sicherheitsabstand Horizontal [m]
Sicherheitsabstand Vertikal 0° [m]
Grenzwert Personenschutz [V/m] 61,00 61,00 61,00
Standortbezogener Sicherheitsabstand für den o.g. Standortbereich (mit Faktoren):
Hauptstrahlrichtung: 20,24
vertikal 90°: 4,48
